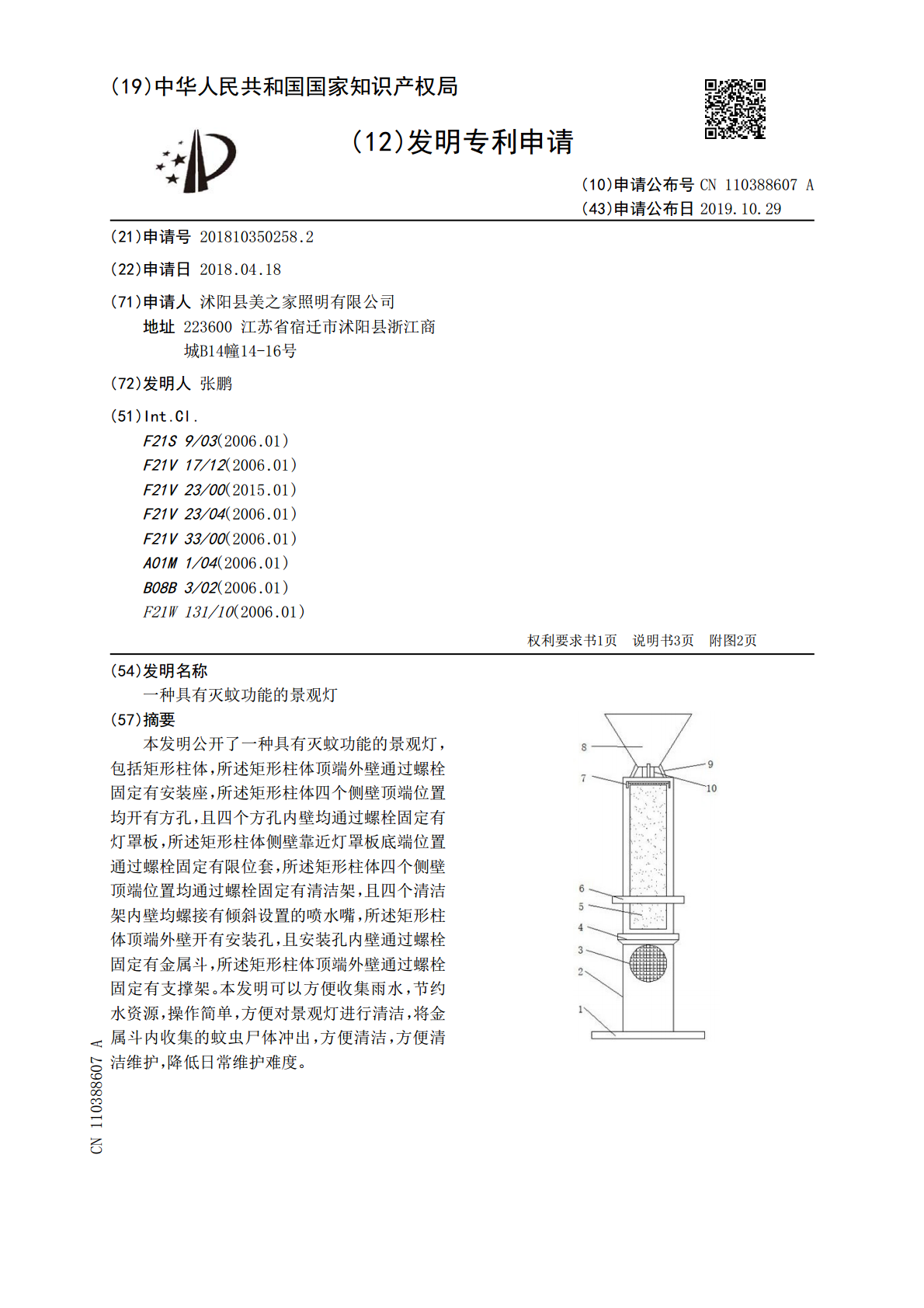

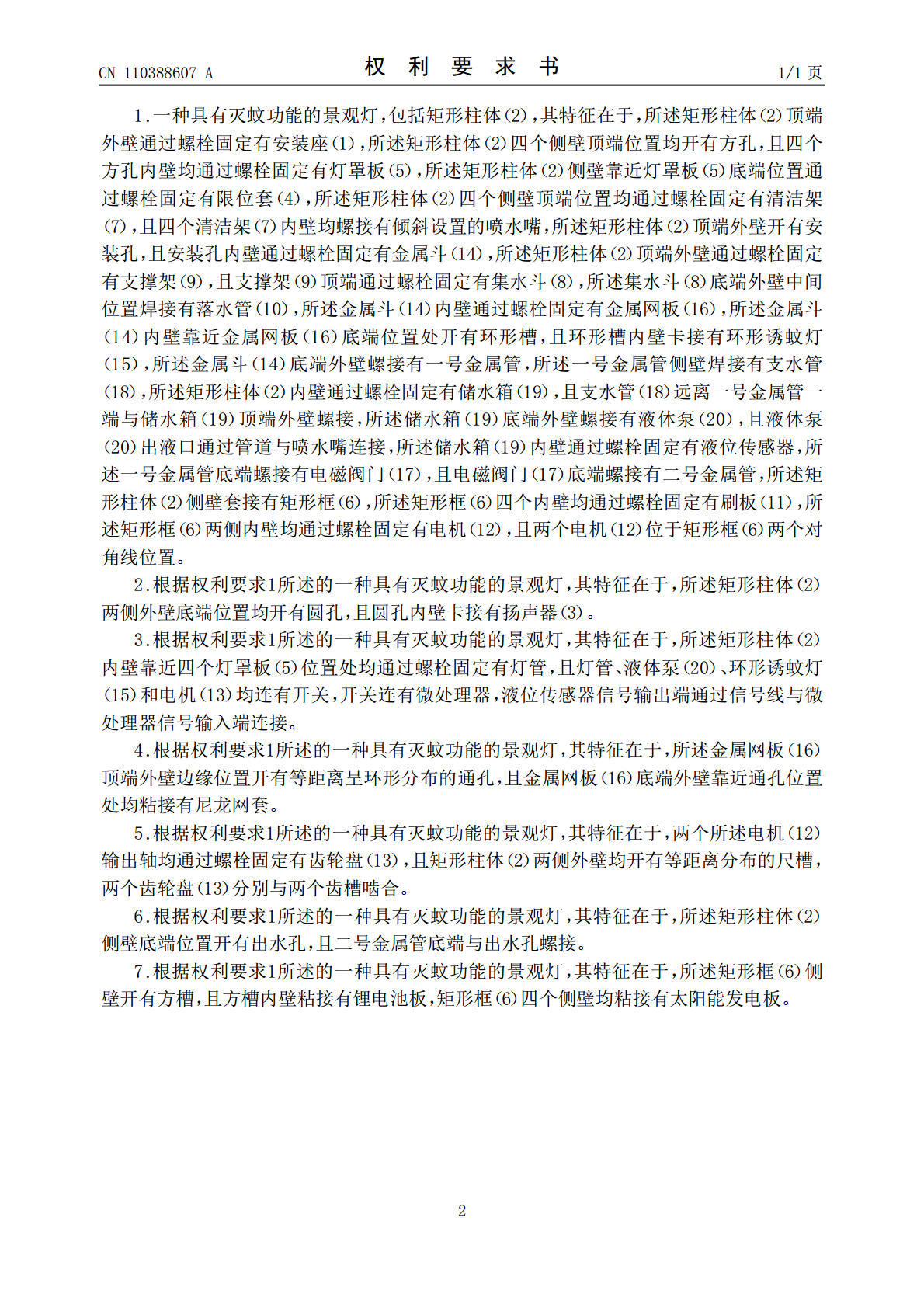

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110388607A(43)申请公布日2019.10.29(21)申请号201810350258.2(22)申请日2018.04.18(71)申请人沭阳县美之家照明有限公司地址223600江苏省宿迁市沭阳县浙江商城B14幢14-16号(72)发明人张鹏(51)Int.Cl.F21S9/03(2006.01)F21V17/12(2006.01)F21V23/00(2015.01)F21V23/04(2006.01)F21V33/00(2006.01)A01M1/04(2006.01)B08B3/02(2006.01)F21W131/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种具有灭蚊功能的景观灯(57)摘要本发明公开了一种具有灭蚊功能的景观灯，包括矩形柱体，所述矩形柱体顶端外壁通过螺栓固定有安装座，所述矩形柱体四个侧壁顶端位置均开有方孔，且四个方孔内壁均通过螺栓固定有灯罩板，所述矩形柱体侧壁靠近灯罩板底端位置通过螺栓固定有限位套，所述矩形柱体四个侧壁顶端位置均通过螺栓固定有清洁架，且四个清洁架内壁均螺接有倾斜设置的喷水嘴，所述矩形柱体顶端外壁开有安装孔，且安装孔内壁通过螺栓固定有金属斗，所述矩形柱体顶端外壁通过螺栓固定有支撑架。本发明可以方便收集雨水，节约水资源，操作简单，方便对景观灯进行清洁，将金属斗内收集的蚊虫尸体冲出，方便清洁，方便清洁维护，降低日常维护难度。CN110388607ACN110388607A权利要求书1/1页1.一种具有灭蚊功能的景观灯，包括矩形柱体（2），其特征在于，所述矩形柱体（2）顶端外壁通过螺栓固定有安装座（1），所述矩形柱体（2）四个侧壁顶端位置均开有方孔，且四个方孔内壁均通过螺栓固定有灯罩板（5），所述矩形柱体（2）侧壁靠近灯罩板（5）底端位置通过螺栓固定有限位套（4），所述矩形柱体（2）四个侧壁顶端位置均通过螺栓固定有清洁架（7），且四个清洁架（7）内壁均螺接有倾斜设置的喷水嘴，所述矩形柱体（2）顶端外壁开有安装孔，且安装孔内壁通过螺栓固定有金属斗（14），所述矩形柱体（2）顶端外壁通过螺栓固定有支撑架（9），且支撑架（9）顶端通过螺栓固定有集水斗（8），所述集水斗（8）底端外壁中间位置焊接有落水管（10），所述金属斗（14）内壁通过螺栓固定有金属网板（16），所述金属斗（14）内壁靠近金属网板（16）底端位置处开有环形槽，且环形槽内壁卡接有环形诱蚊灯（15），所述金属斗（14）底端外壁螺接有一号金属管，所述一号金属管侧壁焊接有支水管（18），所述矩形柱体（2）内壁通过螺栓固定有储水箱（19），且支水管（18）远离一号金属管一端与储水箱（19）顶端外壁螺接，所述储水箱（19）底端外壁螺接有液体泵（20），且液体泵（20）出液口通过管道与喷水嘴连接，所述储水箱（19）内壁通过螺栓固定有液位传感器，所述一号金属管底端螺接有电磁阀门（17），且电磁阀门（17）底端螺接有二号金属管，所述矩形柱体（2）侧壁套接有矩形框（6），所述矩形框（6）四个内壁均通过螺栓固定有刷板（11），所述矩形框（6）两侧内壁均通过螺栓固定有电机（12），且两个电机（12）位于矩形框（6）两个对角线位置。2.根据权利要求1所述的一种具有灭蚊功能的景观灯，其特征在于，所述矩形柱体（2）两侧外壁底端位置均开有圆孔，且圆孔内壁卡接有扬声器（3）。3.根据权利要求1所述的一种具有灭蚊功能的景观灯，其特征在于，所述矩形柱体（2）内壁靠近四个灯罩板（5）位置处均通过螺栓固定有灯管，且灯管、液体泵（20）、环形诱蚊灯（15）和电机（13）均连有开关，开关连有微处理器，液位传感器信号输出端通过信号线与微处理器信号输入端连接。4.根据权利要求1所述的一种具有灭蚊功能的景观灯，其特征在于，所述金属网板（16）顶端外壁边缘位置开有等距离呈环形分布的通孔，且金属网板（16）底端外壁靠近通孔位置处均粘接有尼龙网套。5.根据权利要求1所述的一种具有灭蚊功能的景观灯，其特征在于，两个所述电机（12）输出轴均通过螺栓固定有齿轮盘（13），且矩形柱体（2）两侧外壁均开有等距离分布的尺槽，两个齿轮盘（13）分别与两个齿槽啮合。6.根据权利要求1所述的一种具有灭蚊功能的景观灯，其特征在于，所述矩形柱体（2）侧壁底端位置开有出水孔，且二号金属管底端与出水孔螺接。7.根据权利要求1所述的一种具有灭蚊功能的景观灯，其特征在于，所述矩形框（6）侧壁开有方槽，且方槽内壁粘接有锂电池板，矩形框（6）四个侧壁均粘接有太阳能发电板。2CN110388607A说明书1/3页一种具有灭蚊功能的景观灯技术领域[0001]本发明涉及景观灯技术领域，尤其涉及一种具有灭蚊功能的景观灯。
