一种防变形焊接平台.pdf

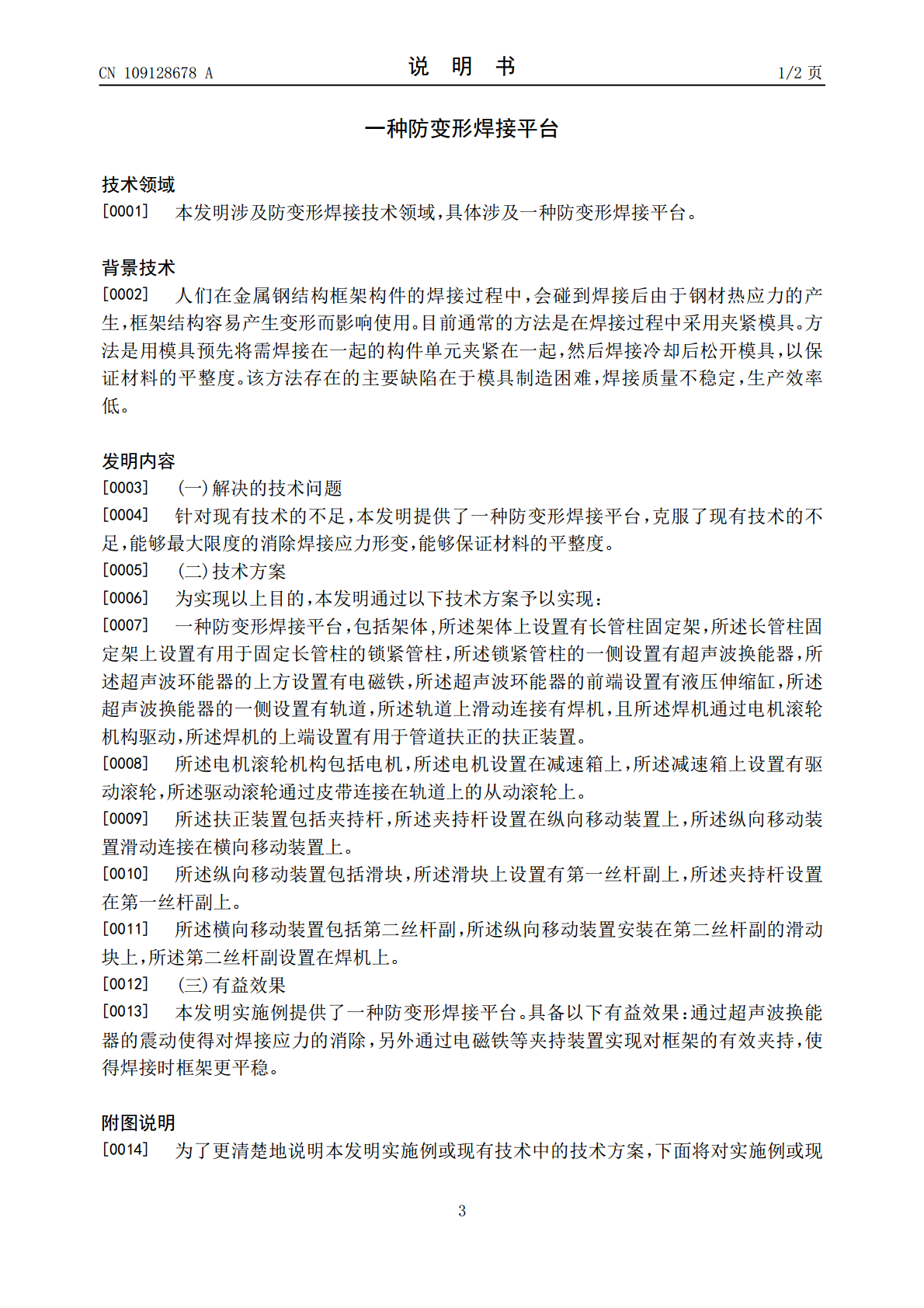

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109128678A(43)申请公布日2019.01.04(21)申请号201811145580.8(22)申请日2018.09.29(71)申请人安徽钟南人防工程防护设备有限公司地址246300安徽省安庆市潜山县综合经济开发区(72)发明人余松和储成刚程李俊储明川仰红节方小兵(74)专利代理机构合肥汇融专利代理有限公司34141代理人杨家坤(51)Int.Cl.B23K37/053(2006.01)B23K37/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种防变形焊接平台(57)摘要本发明提供一种防变形焊接平台，包括架体,架体上设置有长管柱固定架，长管柱固定架上设置有用于固定长管柱的锁紧管柱，锁紧管柱的一侧设置有超声波换能器，超声波环能器的上方设置有电磁铁，超声波环能器的前端设置有液压伸缩缸，超声波换能器的一侧设置有轨道，轨道上滑动连接有焊机，且焊机通过电机滚轮机构驱动，焊机的上端设置有用于管道扶正的扶正装置。本发明的方案使得焊接应力减小，管材焊接过后焊接变形小，工件焊接过后的平整度好。CN109128678ACN109128678A权利要求书1/1页1.一种防变形焊接平台，其特征在于：包括架体,所述架体上设置有长管柱固定架，所述长管柱固定架上设置有用于固定长管柱的锁紧管柱，所述锁紧管柱的一侧设置有超声波换能器，所述超声波环能器的上方设置有电磁铁，所述超声波环能器的前端设置有液压伸缩缸，所述超声波换能器的一侧设置有轨道，所述轨道上滑动连接有焊机，且所述焊机通过电机滚轮机构驱动，所述焊机的上端设置有用于管道扶正的扶正装置。2.如权利要求1所述的防变形焊接平台，其特征在于：所述电机滚轮机构包括电机，所述电机设置在减速箱上，所述减速箱上设置有驱动滚轮，所述驱动滚轮通过皮带连接在轨道上的从动滚轮上。3.如权利要求1所述的防变形焊接平台，其特征在于：所述扶正装置包括夹持杆，所述夹持杆设置在纵向移动装置上，所述纵向移动装置滑动连接在横向移动装置上。4.如权利要求3所述的防变形焊接平台，其特征在于：所述纵向移动装置包括滑块，所述滑块上设置有第一丝杆副上，所述夹持杆设置在第一丝杆副上。5.如权利要求3所述的防变形焊接平台，其特征在于：所述横向移动装置包括第二丝杆副，所述纵向移动装置安装在第二丝杆副的滑动块上，所述第二丝杆副设置在焊机上。2CN109128678A说明书1/2页一种防变形焊接平台技术领域[0001]本发明涉及防变形焊接技术领域，具体涉及一种防变形焊接平台。背景技术[0002]人们在金属钢结构框架构件的焊接过程中，会碰到焊接后由于钢材热应力的产生，框架结构容易产生变形而影响使用。目前通常的方法是在焊接过程中采用夹紧模具。方法是用模具预先将需焊接在一起的构件单元夹紧在一起，然后焊接冷却后松开模具，以保证材料的平整度。该方法存在的主要缺陷在于模具制造困难，焊接质量不稳定，生产效率低。发明内容[0003](一)解决的技术问题[0004]针对现有技术的不足，本发明提供了一种防变形焊接平台，克服了现有技术的不足，能够最大限度的消除焊接应力形变，能够保证材料的平整度。[0005](二)技术方案[0006]为实现以上目的，本发明通过以下技术方案予以实现：[0007]一种防变形焊接平台，包括架体,所述架体上设置有长管柱固定架，所述长管柱固定架上设置有用于固定长管柱的锁紧管柱，所述锁紧管柱的一侧设置有超声波换能器，所述超声波环能器的上方设置有电磁铁，所述超声波环能器的前端设置有液压伸缩缸，所述超声波换能器的一侧设置有轨道，所述轨道上滑动连接有焊机，且所述焊机通过电机滚轮机构驱动，所述焊机的上端设置有用于管道扶正的扶正装置。[0008]所述电机滚轮机构包括电机，所述电机设置在减速箱上，所述减速箱上设置有驱动滚轮，所述驱动滚轮通过皮带连接在轨道上的从动滚轮上。[0009]所述扶正装置包括夹持杆，所述夹持杆设置在纵向移动装置上，所述纵向移动装置滑动连接在横向移动装置上。[0010]所述纵向移动装置包括滑块，所述滑块上设置有第一丝杆副上，所述夹持杆设置在第一丝杆副上。[0011]所述横向移动装置包括第二丝杆副，所述纵向移动装置安装在第二丝杆副的滑动块上，所述第二丝杆副设置在焊机上。[0012](三)有益效果[0013]本发明实施例提供了一种防变形焊接平台。具备以下有益效果：通过超声波换能器的震动使得对焊接应力的消除，另外通过电磁铁等夹持装置实现对框架的有效夹持，使得焊接时框架更平稳。附图说明[0014]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现3CN109128678A说明书2/2页有技术描述中所需要使用的附图作简单地介绍
