一种用于聚氨酯弹性体浇注机的新型料罐.pdf

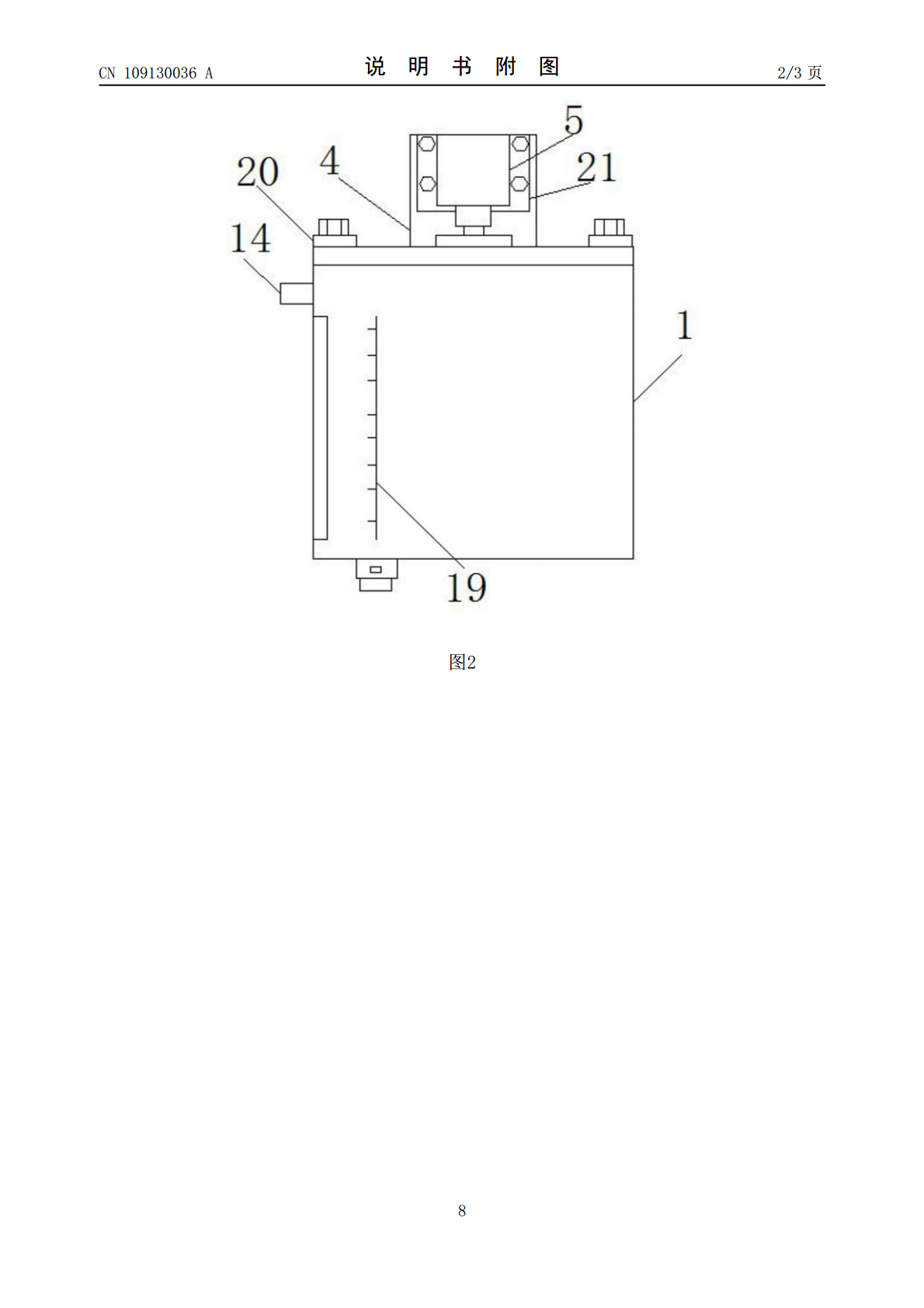

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109130036A(43)申请公布日2019.01.04(21)申请号201810664312.0(22)申请日2018.06.25(71)申请人马鞍山久特新材料科技有限公司地址243000安徽省马鞍山市慈湖高新区霍里山大道北段1669号2栋(72)发明人杨欢(74)专利代理机构北京华智则铭知识产权代理有限公司11573代理人陈向敏(51)Int.Cl.B29C39/22(2006.01)B29K75/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种用于聚氨酯弹性体浇注机的新型料罐(57)摘要本发明公开了一种用于聚氨酯弹性体浇注机的新型料罐,包括罐体，罐体的顶端为开口，罐体的内底部固定连接有箱体，罐体的顶端通过第一螺栓固定连接有盖板，盖板的上表面固定连接有固定块，固定块的一侧通过第二螺栓固定连接有驱动装置，驱动装置的输出端通过联轴器固定连接有第一转轴，第一转轴远离驱动装置的一端依次贯穿盖板和箱体并延伸至箱体的内部，第一转轴底端的外侧壁上固定套接有第一锥齿轮，第一转轴的外侧壁上固定套接有第一密封圈和第二密封圈，第一密封圈与盖板的上表面转动连接。本发明通过第一搅拌器和第二搅拌器分别从水平和竖直两个方向上对浇注机料罐内的原料液进行搅拌，大大提高了搅拌的效率。CN109130036ACN109130036A权利要求书1/1页1.一种用于聚氨酯弹性体浇注机的新型料罐，包括罐体(1)，其特征在于，所述罐体(1)的顶端为开口，所述罐体(1)的内底部固定连接有箱体(2)，所述罐体(1)的顶端通过第一螺栓固定连接有盖板(3)，所述盖板(3)的上表面固定连接有固定块(4)，所述固定块(4)的一侧通过第二螺栓固定连接有驱动装置(5)，所述驱动装置(5)的输出端通过联轴器固定连接有第一转轴(6)，所述第一转轴(6)远离驱动装置(5)的一端依次贯穿盖板(3)和箱体(2)并延伸至箱体(2)的内部，所述第一转轴(6)底端的外侧壁上固定套接有第一锥齿轮(7)，所述第一转轴(6)的外侧壁上套设有第一密封圈(8)和第二密封圈，所述第一密封圈(8)与盖板(3)的上表面固定连接，所述第二密封圈与箱体(2)的内顶部固定连接，所述第一转轴(6)的外侧壁上固定连接有第一搅拌器(9)，所述第一搅拌器(9)包括框体，所述框体两个相靠近的竖直侧壁之间共同固定连接有螺带，所述框体两个相靠近的水平侧壁之间共同固定连接有一排均匀分布的搅拌片，所述箱体(2)的内部设有两个相对称的搅拌机构，所述搅拌机构包括第二转轴(10)，所述第二转轴(10)的一端贯穿箱体(2)一侧的侧壁并与罐体(1)转动连接，所述第二转轴(10)的另一端固定套接有第二锥齿轮(11)，所述第二锥齿轮(11)与第一锥齿轮(7)相啮合，所述第二转轴(10)的外侧壁上套设有第三密封圈(12)，所述第三密封圈(12)与箱体(2)一侧的内侧壁固定连接，所述第二转轴(10)的外侧壁上固定套接有第二搅拌器(13)，所述第二搅拌器(13)位于箱体(2)和罐体(1)之间，所述罐体(1)顶端一侧的侧壁上固定连通有进料管(14)，所述罐体(1)的底端固定连通有出料管(15)，所述出料管(15)上固定连接有阀门(16)。2.根据权利要求1所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述罐体(1)一侧的外侧壁上开设有凹槽(17)，所述凹槽(17)靠近箱体(2)的一侧贯穿罐体(1)的内侧壁，所述凹槽(17)的内部嵌设有透明窗(18)。3.根据权利要求2所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述罐体(1)的外侧壁上固定连接有刻度尺(19)，所述刻度尺(19)与透明窗(18)相对应。4.根据权利要求1所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述第一螺栓包括螺栓头和螺纹杆，所述螺纹杆的外侧壁上固定套接有橡胶垫(20)，所述橡胶垫(20)位于螺栓头和盖板(3)之间。5.根据权利要求1所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述驱动装置(5)与固定块(4)之间设有减震垫(21)。6.根据权利要求5所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述减震垫(21)的材质为橡胶材质。7.根据权利要求1所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述驱动装置(5)为电机。8.根据权利要求1所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述箱体(2)的内底部固定连接有两个轴承座(22)，两个所述轴承座(22)分别与两个第二转轴(10)转动连接。9.根据权利要求1所述的一种用于聚氨酯弹性体浇注机的新型料罐，其特征在于，所述第一搅拌器(9)和第二搅拌器(13)的材质均为不锈
