一种可跨越障碍的手推车.pdf

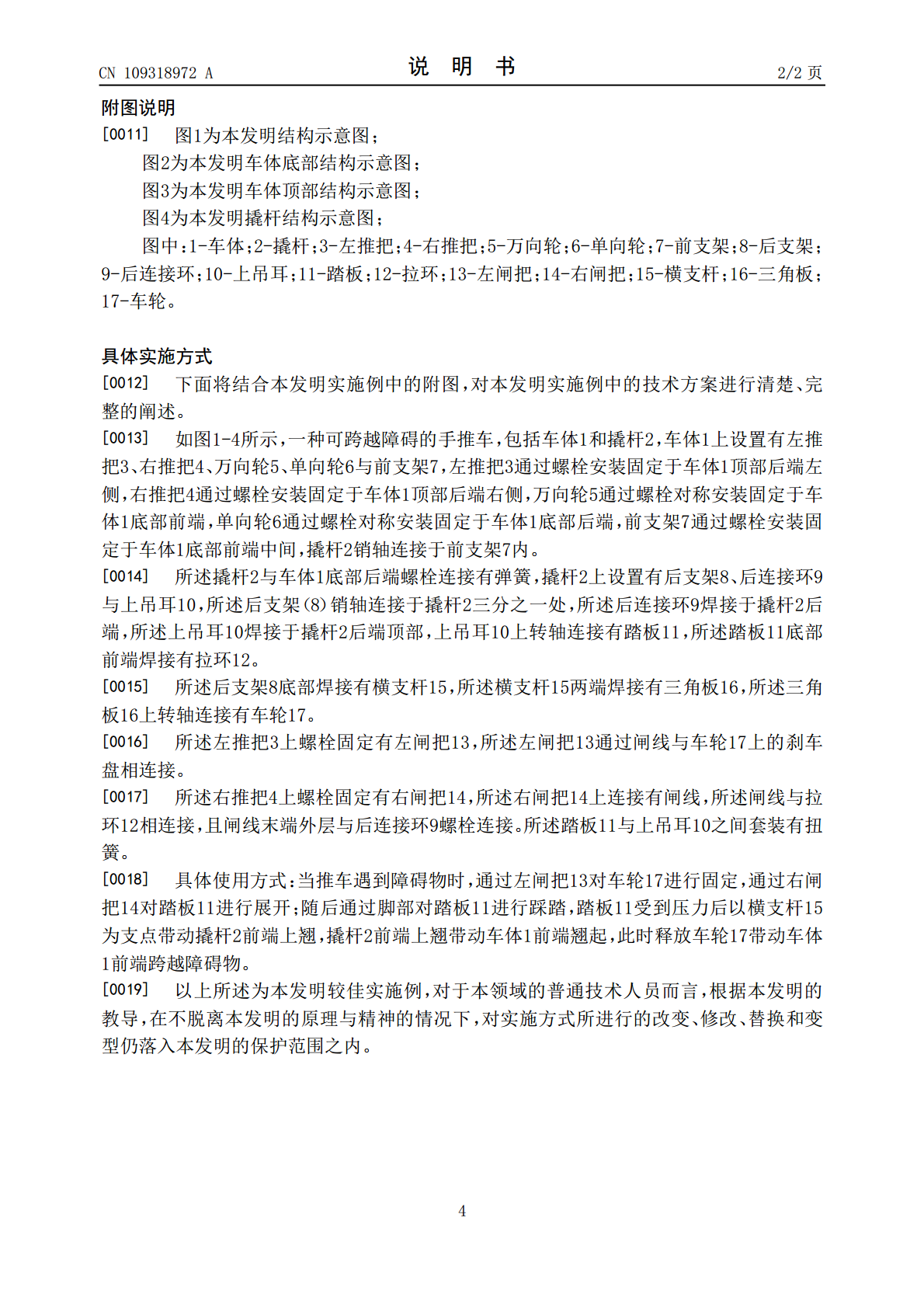

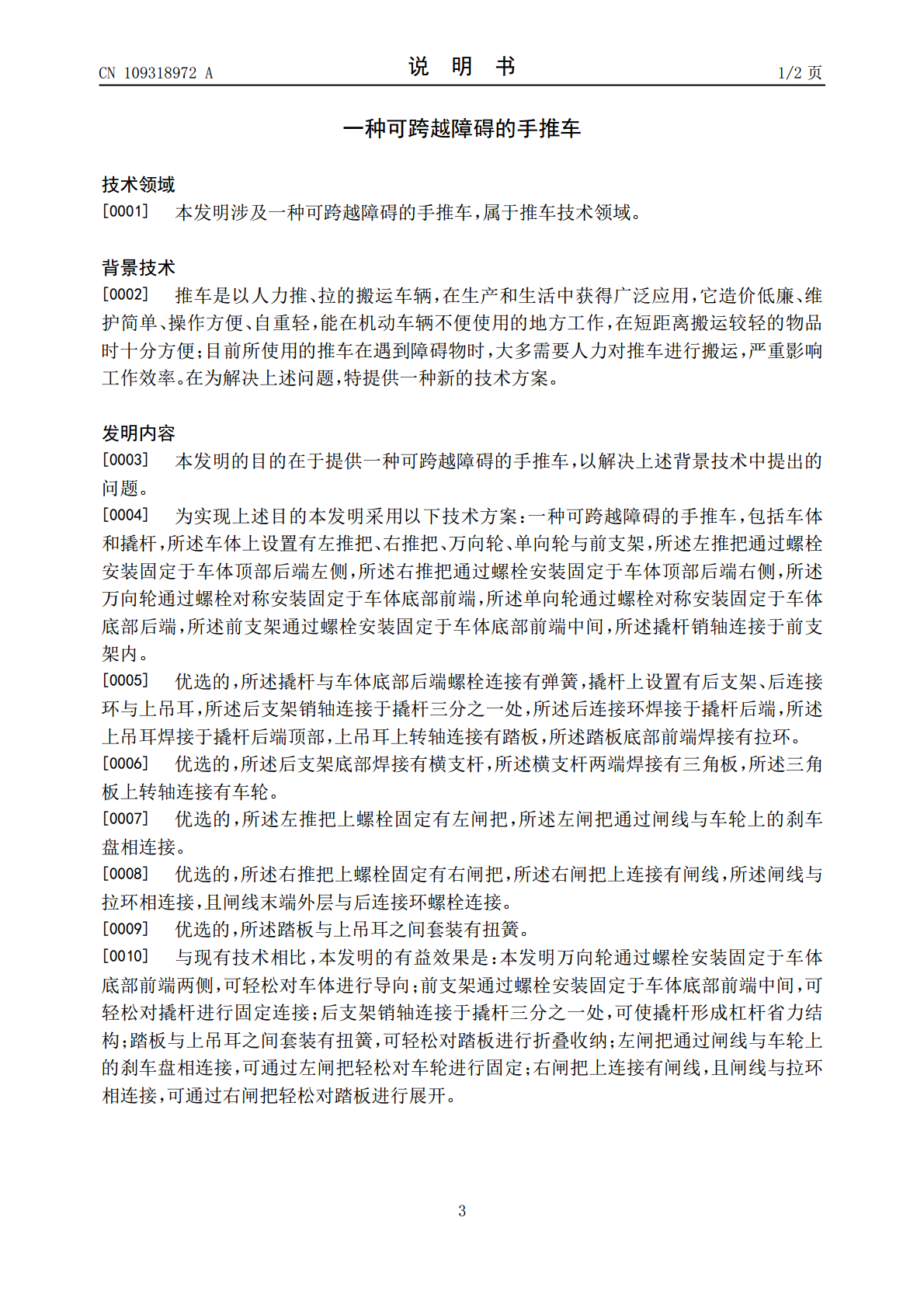

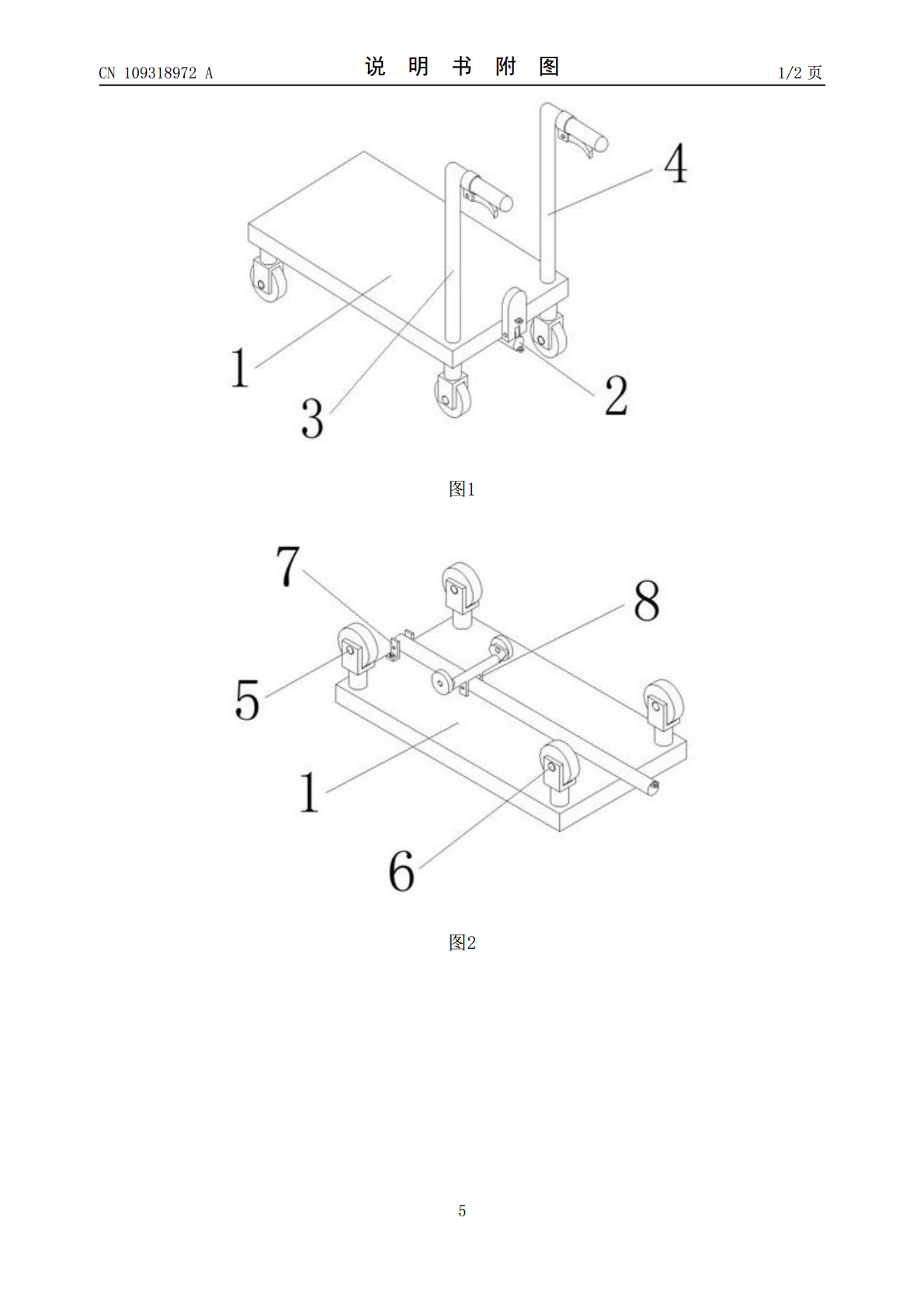

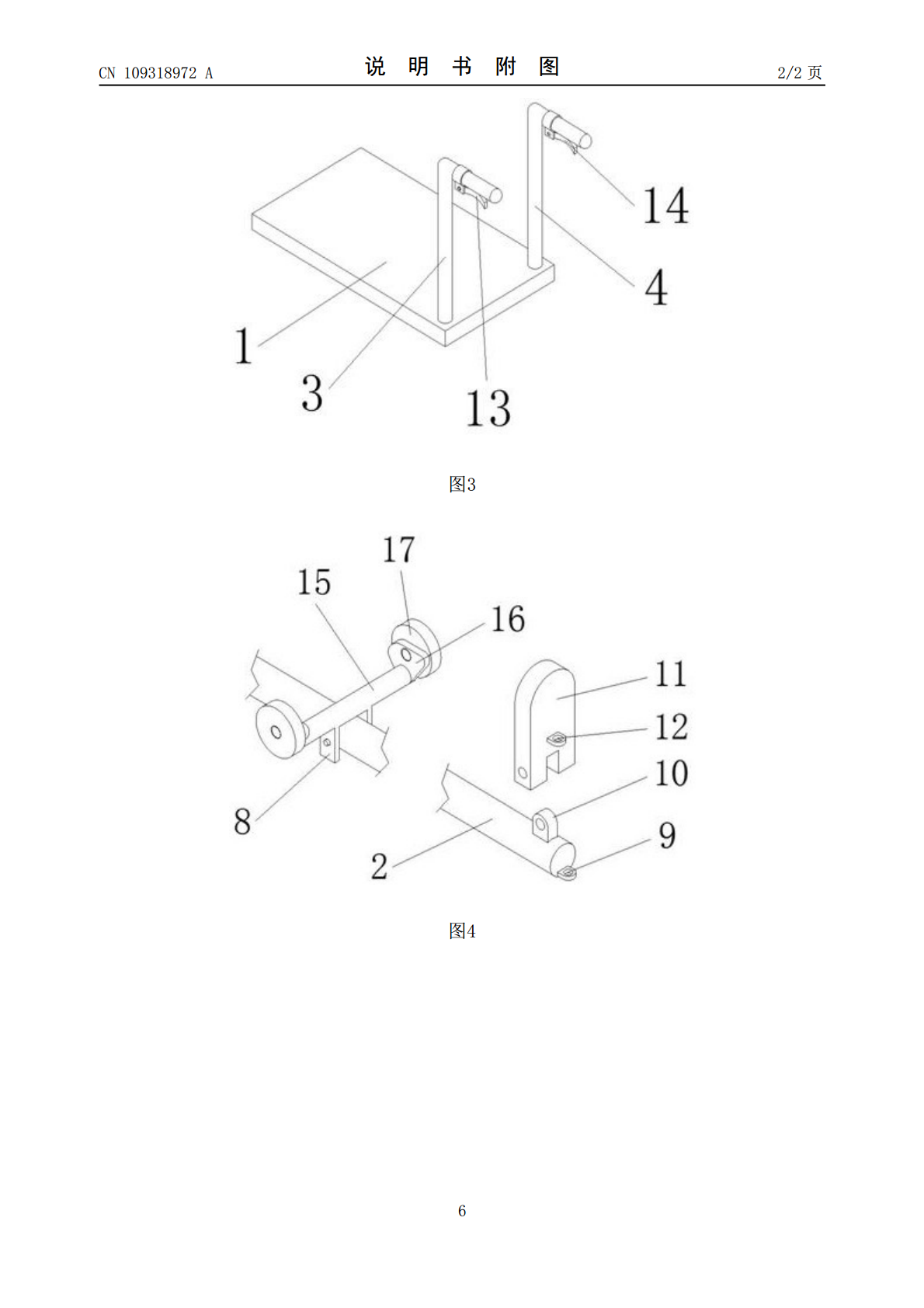

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109318972A(43)申请公布日2019.02.12(21)申请号201811181465.6(22)申请日2018.10.11(71)申请人张海洋地址277500山东省枣庄市滕州市姜屯镇奚庄村9号(72)发明人张海洋刘园(51)Int.Cl.B62B5/02(2006.01)B62B5/04(2006.01)B62B3/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种可跨越障碍的手推车(57)摘要本发明公开了一种可跨越障碍的手推车，包括车体和撬杆，所述车体上设置有左推把、右推把、万向轮、单向轮与前支架，所述左推把通过螺栓安装固定于车体顶部后端左侧，所述右推把通过螺栓安装固定于车体顶部后端右侧，所述万向轮通过螺栓对称安装固定于车体底部前端，所述单向轮通过螺栓对称安装固定于车体底部后端，所述前支架通过螺栓安装固定于车体底部前端中间，所述撬杆销轴连接于前支架内。本发明可轻松对车体进行翘起，使车体轻松跨越障碍物。CN109318972ACN109318972A权利要求书1/1页1.一种可跨越障碍的手推车，包括车体（1）和撬杆（2），其特征在于：所述车体（1）上设置有左推把（3）、右推把（4）、万向轮（5）、单向轮（6）与前支架（7），所述左推把（3）通过螺栓安装固定于车体（1）顶部后端左侧，所述右推把（4）通过螺栓安装固定于车体（1）顶部后端右侧，所述万向轮（5）通过螺栓对称安装固定于车体（1）底部前端，所述单向轮（6）通过螺栓对称安装固定于车体（1）底部后端，所述前支架（7）通过螺栓安装固定于车体（1）底部前端中间，所述撬杆（2）销轴连接于前支架（7）内。2.根据权利要求1所述的一种可跨越障碍的手推车，其特征在于：所述撬杆（2）与车体（1）底部后端螺栓连接有弹簧，撬杆（2）上设置有后支架（8）、后连接环（9）与上吊耳（10），所述后支架（8）销轴连接于撬杆（2）三分之一处，所述后连接环（9）焊接于撬杆（2）后端，所述上吊耳（10）焊接于撬杆（2）后端顶部，上吊耳（10）上转轴连接有踏板（11），所述踏板（11）底部前端焊接有拉环（12）。3.根据权利要求2所述的一种可跨越障碍的手推车，其特征在于：所述后支架（8）底部焊接有横支杆（15），所述横支杆（15）两端焊接有三角板（16），所述三角板（16）上转轴连接有车轮（17）。4.根据权利要求1所述的一种可跨越障碍的手推车，其特征在于：所述左推把（3）上螺栓固定有左闸把（13），所述左闸把（13）通过闸线与车轮（17）上的刹车盘相连接。5.根据权利要求1所述的一种可跨越障碍的手推车，其特征在于：所述右推把（4）上螺栓固定有右闸把（14），所述右闸把（14）上连接有闸线，所述闸线与拉环（12）相连接，且闸线末端外层与后连接环（9）螺栓连接。6.根据权利要求2所述的一种可跨越障碍的手推车，其特征在于：所述踏板（11）与上吊耳（10）之间套装有扭簧。2CN109318972A说明书1/2页一种可跨越障碍的手推车技术领域[0001]本发明涉及一种可跨越障碍的手推车，属于推车技术领域。背景技术[0002]推车是以人力推、拉的搬运车辆，在生产和生活中获得广泛应用，它造价低廉、维护简单、操作方便、自重轻，能在机动车辆不便使用的地方工作，在短距离搬运较轻的物品时十分方便；目前所使用的推车在遇到障碍物时，大多需要人力对推车进行搬运，严重影响工作效率。在为解决上述问题，特提供一种新的技术方案。发明内容[0003]本发明的目的在于提供一种可跨越障碍的手推车，以解决上述背景技术中提出的问题。[0004]为实现上述目的本发明采用以下技术方案：一种可跨越障碍的手推车，包括车体和撬杆，所述车体上设置有左推把、右推把、万向轮、单向轮与前支架，所述左推把通过螺栓安装固定于车体顶部后端左侧，所述右推把通过螺栓安装固定于车体顶部后端右侧，所述万向轮通过螺栓对称安装固定于车体底部前端，所述单向轮通过螺栓对称安装固定于车体底部后端，所述前支架通过螺栓安装固定于车体底部前端中间，所述撬杆销轴连接于前支架内。[0005]优选的，所述撬杆与车体底部后端螺栓连接有弹簧，撬杆上设置有后支架、后连接环与上吊耳，所述后支架销轴连接于撬杆三分之一处，所述后连接环焊接于撬杆后端，所述上吊耳焊接于撬杆后端顶部，上吊耳上转轴连接有踏板，所述踏板底部前端焊接有拉环。[0006]优选的，所述后支架底部焊接有横支杆，所述横支杆两端焊接有三角板，所述三角板上转轴连接有车轮。[0007]优选的，所述左推把上螺栓固定有左闸把，所述左闸把通过闸线与车轮上的刹车盘相连接。[0008]优选的，所述右推把上螺栓固定有右闸把，所述右闸把上连接有闸线，所述闸线与
