一种可自动伸缩及加热烘干的智能晾衣架.pdf

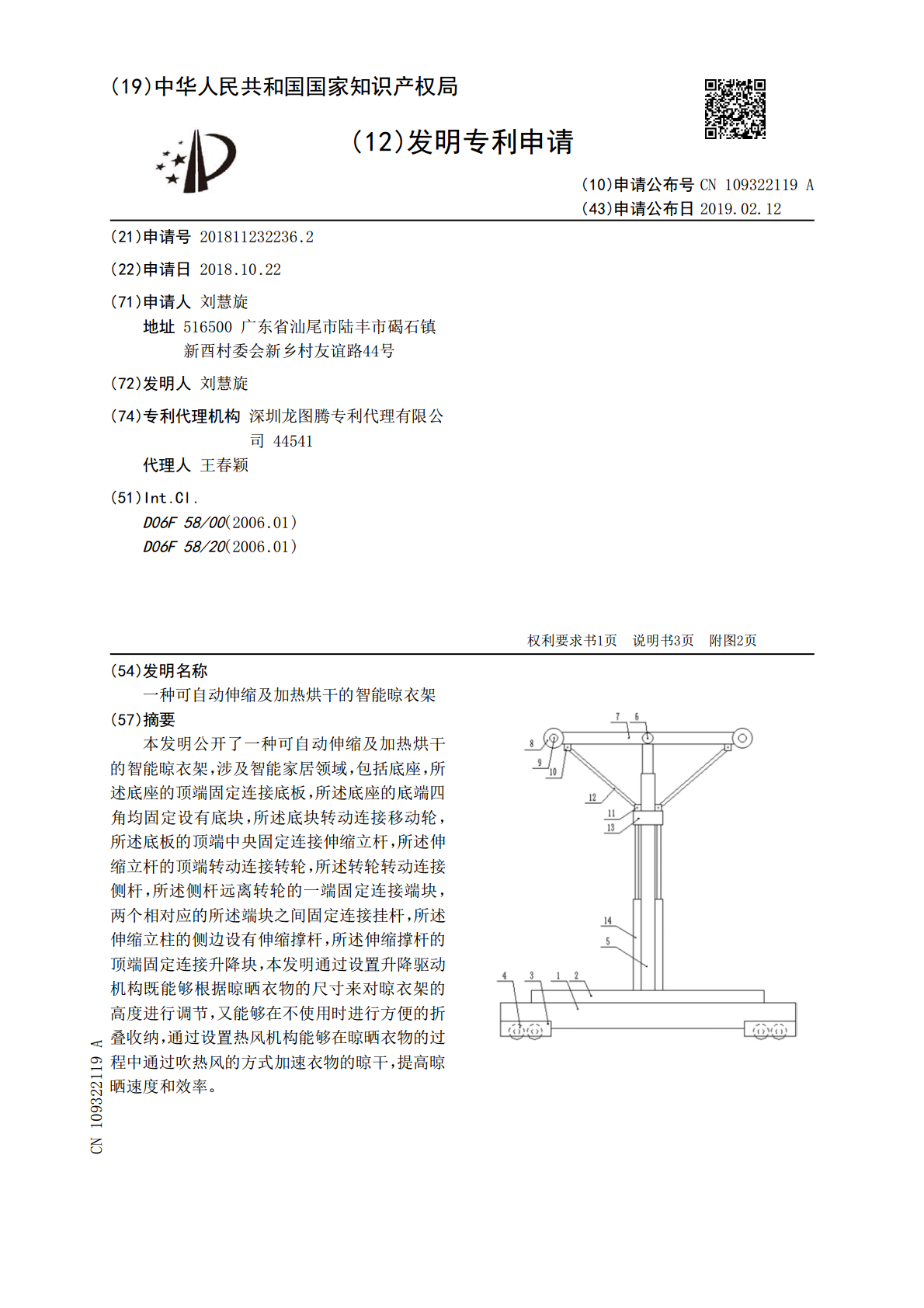

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109322119A(43)申请公布日2019.02.12(21)申请号201811232236.2(22)申请日2018.10.22(71)申请人刘慧旋地址516500广东省汕尾市陆丰市碣石镇新酉村委会新乡村友谊路44号(72)发明人刘慧旋(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人王春颖(51)Int.Cl.D06F58/00(2006.01)D06F58/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可自动伸缩及加热烘干的智能晾衣架(57)摘要本发明公开了一种可自动伸缩及加热烘干的智能晾衣架，涉及智能家居领域，包括底座，所述底座的顶端固定连接底板，所述底座的底端四角均固定设有底块，所述底块转动连接移动轮，所述底板的顶端中央固定连接伸缩立杆，所述伸缩立杆的顶端转动连接转轮，所述转轮转动连接侧杆，所述侧杆远离转轮的一端固定连接端块，两个相对应的所述端块之间固定连接挂杆，所述伸缩立柱的侧边设有伸缩撑杆，所述伸缩撑杆的顶端固定连接升降块，本发明通过设置升降驱动机构既能够根据晾晒衣物的尺寸来对晾衣架的高度进行调节，又能够在不使用时进行方便的折叠收纳，通过设置热风机构能够在晾晒衣物的过程中通过吹热风的方式加速衣物的晾干，提高晾晒速度和效率。CN109322119ACN109322119A权利要求书1/1页1.一种可自动伸缩及加热烘干的智能晾衣架，包括底座（1），所述底座（1）的顶端固定连接底板（2），所述底座（1）的底端四角均固定设有底块（3），所述底块（3）转动连接移动轮（4），其特征在于，所述底板（2）的顶端中央固定连接伸缩立杆（5），所述伸缩立杆（5）的顶端转动连接转轮（6），所述转轮（6）转动连接侧杆（7），所述侧杆（7）远离转轮（6）的一端固定连接端块（8），两个相对应的所述端块（8）之间固定连接挂杆（9），所述伸缩立柱（5）的侧边设有伸缩撑杆（14），所述伸缩撑杆的顶端固定连接升降块（13），所述升降块（13）套设于伸缩立杆（5）的外部，所述升降块与端块（8）之间连接有撑杆（12），所述底座（1）内开设有内安装腔（15），所述内安装腔（15）内设有升降驱动机构和热风机构。2.根据权利要求1所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述升降驱动机构包括固定设置于内安装腔（15）的电动伸缩杆（16），所述内安装腔（15）内固定设有液压缸（17），所述液压缸（17）内滑动连接推板（18），所述推板（18）与电动伸缩杆（16）的伸缩端固定连接，所述液压缸（17）与伸缩撑杆（14）之间通过导管（19）相连接。3.根据权利要求2所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述液压缸（17）、伸缩撑杆（14）以及导管（19）内填充设有液压介质。4.根据权利要求1所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述热风机构包括设置于内安装腔（15）内的风机（21），所述风机（21）的输出端连接加热装置（22），所述加热装置（22）连接风管（23），所述风管（23）穿过伸缩立柱（5）并置于挂杆（9）内。5.根据权利要求4所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述加热装置（22）包括加热筒，所述加热筒内固定设有电加热丝。6.根据权利要求1所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述移动轮（4）与底块（3）的连接处设有锁紧螺栓（24）。7.根据权利要求1所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述挂杆（9）上等距离设置有多个阻隔凸起（25）。8.根据权利要求1所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述侧杆（7）的底端固定连接第一连接块（10），所述升降块（13）的顶端固定设有第二连接块（11），所述撑杆（12）的两端与第一连接块（10）、第二连接块（11）均转动连接。9.根据权利要求4所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，所述挂杆（9）的底端开设有多个吹风孔，多个所述吹风孔等距离排列。10.根据权利要求1所述的可自动伸缩及加热烘干的智能晾衣架，其特征在于，两个相对的所述侧杆（7）之间连接多个挂绳（26）。2CN109322119A说明书1/3页一种可自动伸缩及加热烘干的智能晾衣架技术领域[0001]本发明涉及智能家居领域，具体是一种可自动伸缩及加热烘干的智能晾衣架。背景技术[0002]晾衣架是人们日常生活中常用到的一种工具，人们用晾衣架来晾晒衣物，但是现在使用的晾衣架通风较差，导致晾晒的速度较慢，已经不能很好的满足人们的需求。相关技术中，出差或旅游时，由于酒店内不方便晾晒，换洗下来的衣服往往不能及时晾干。而且，酒店内往往没有充足的光照
