一种外置对重体附壁轨道电梯系统.pdf

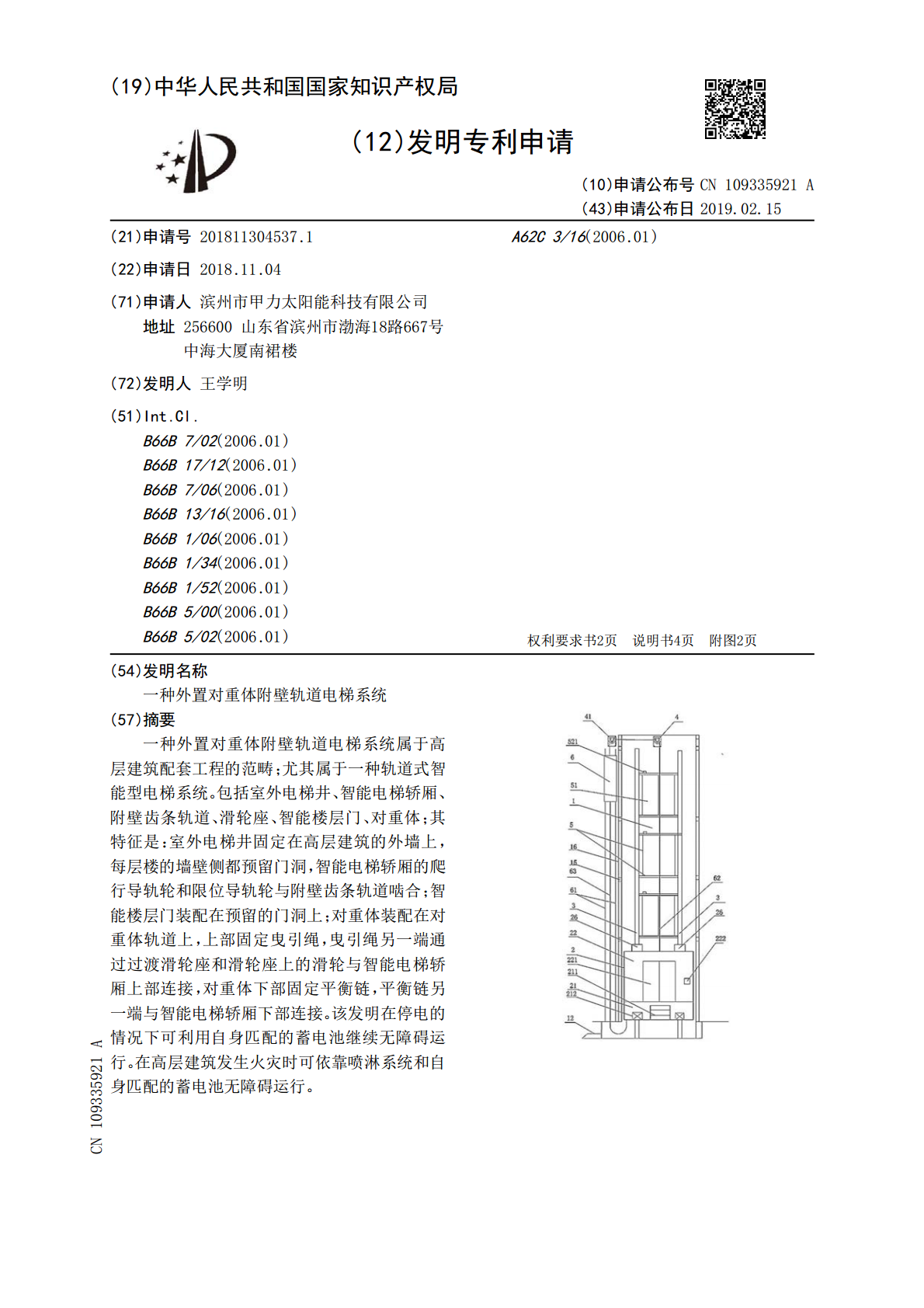

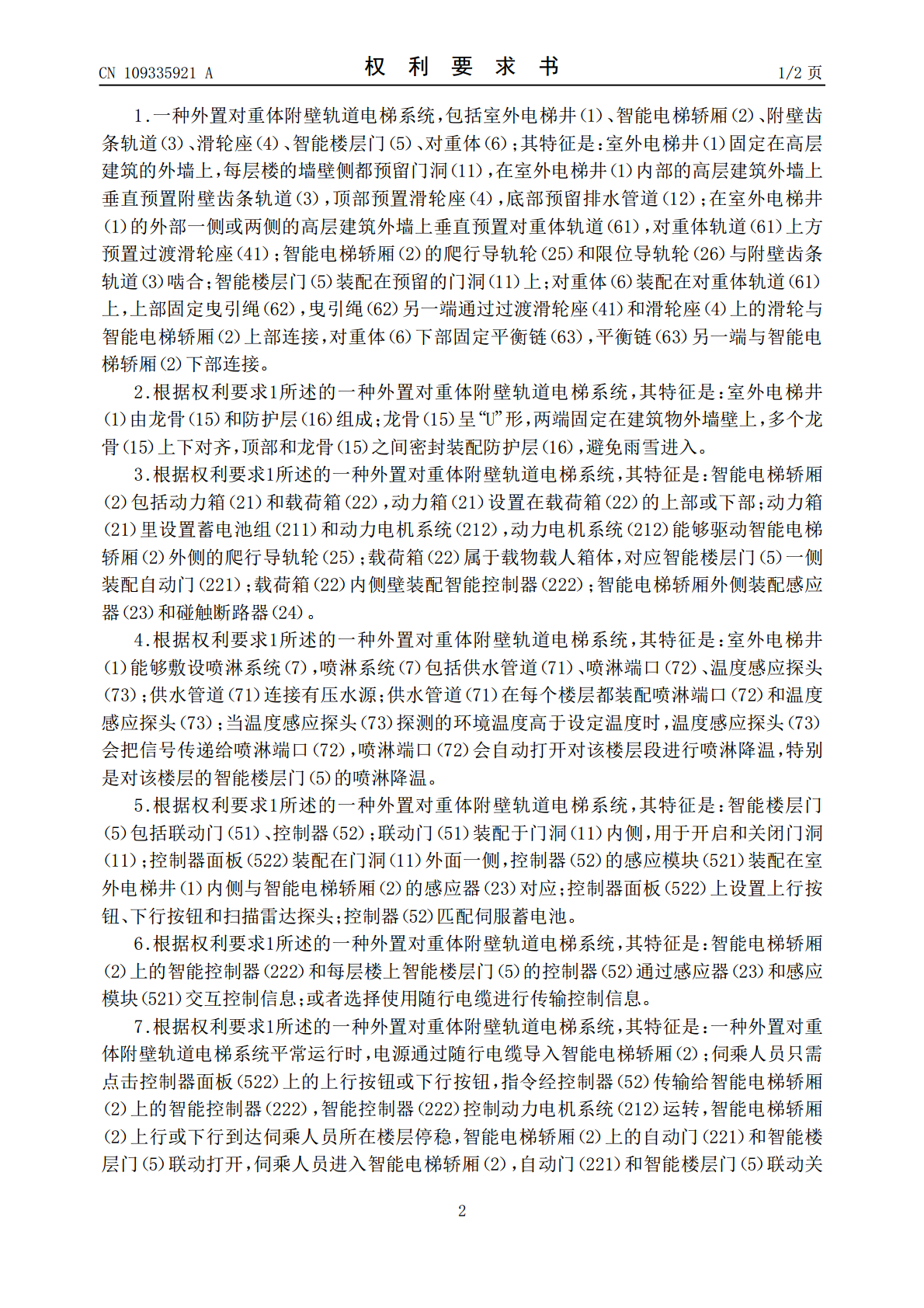

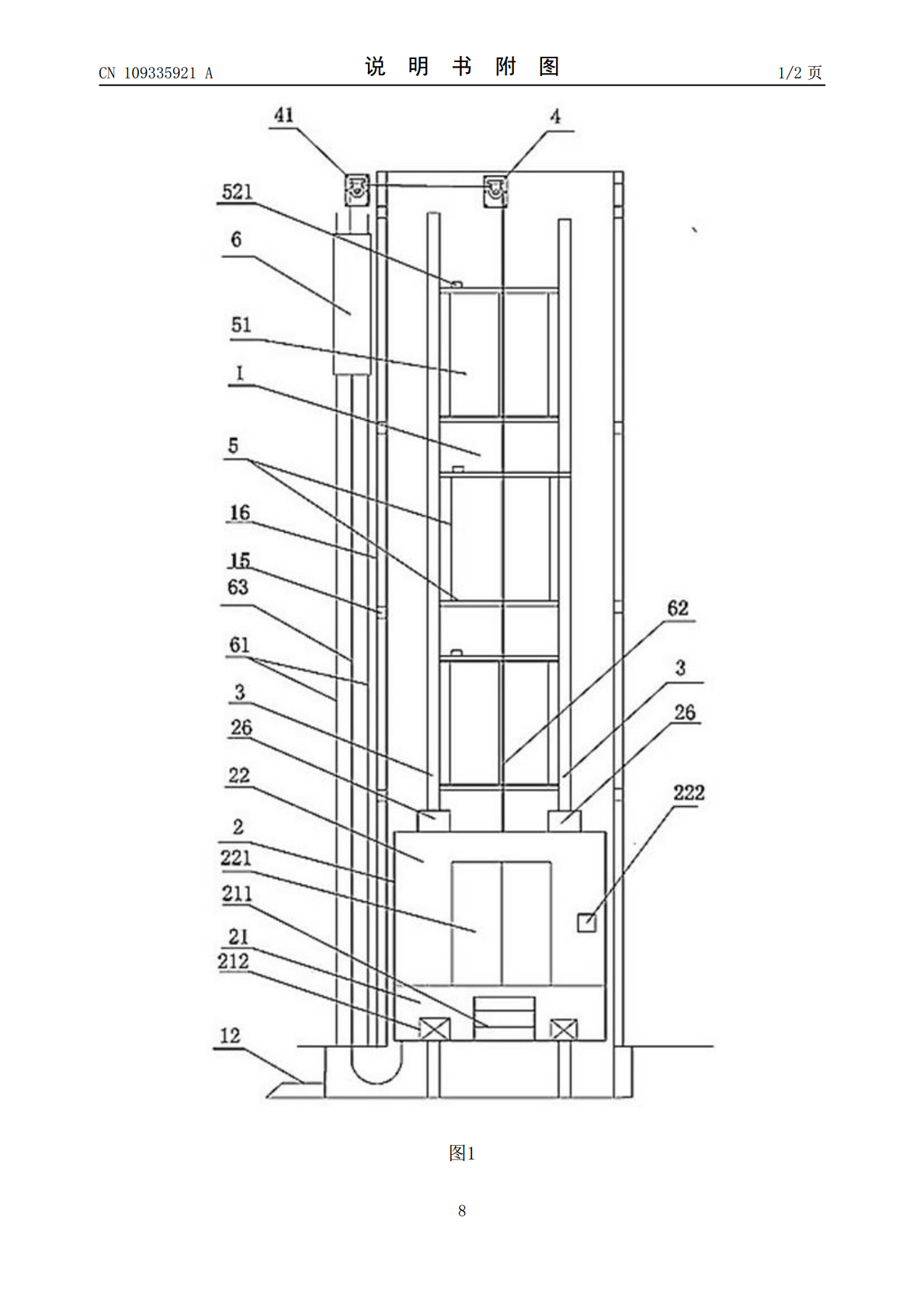

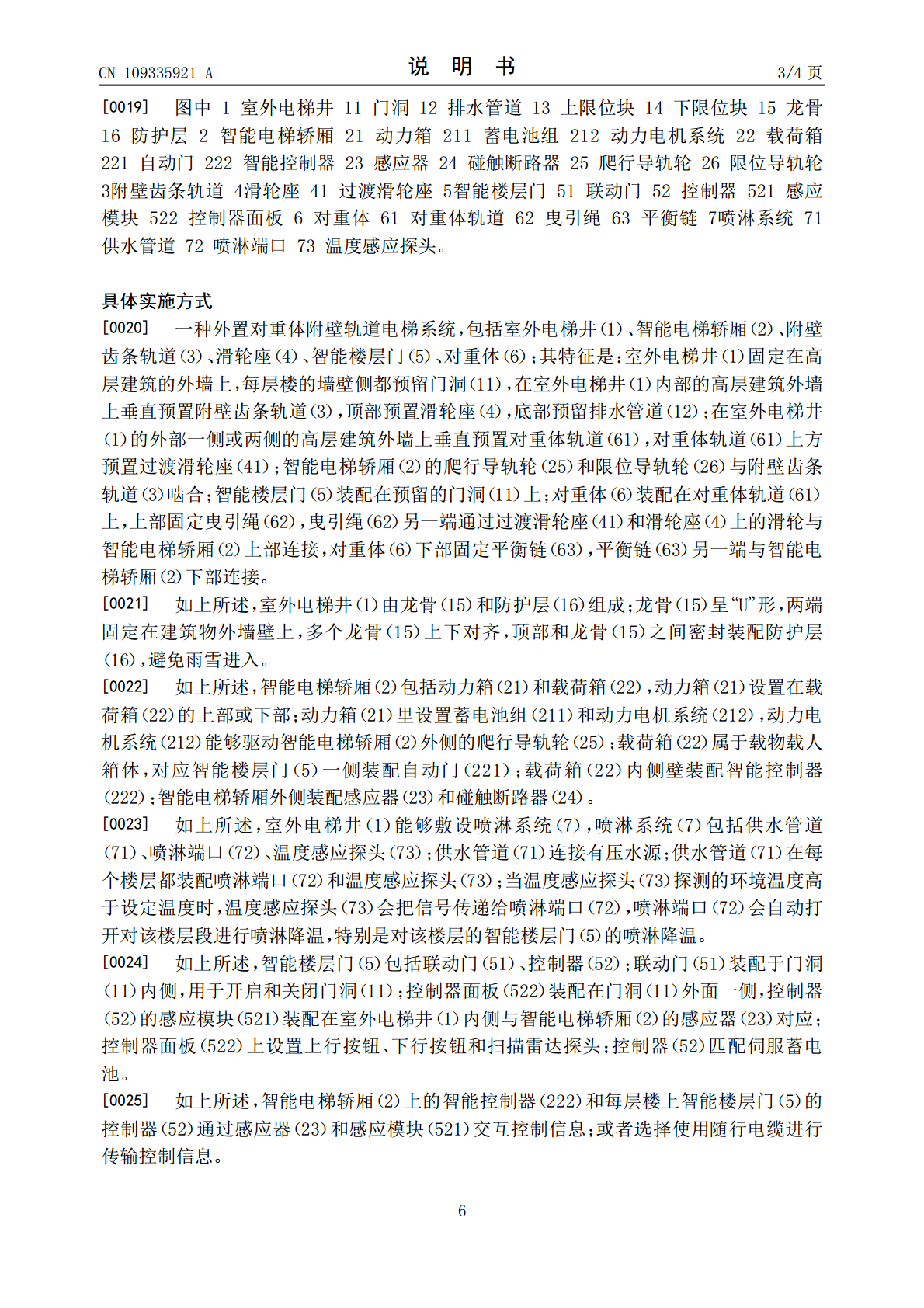

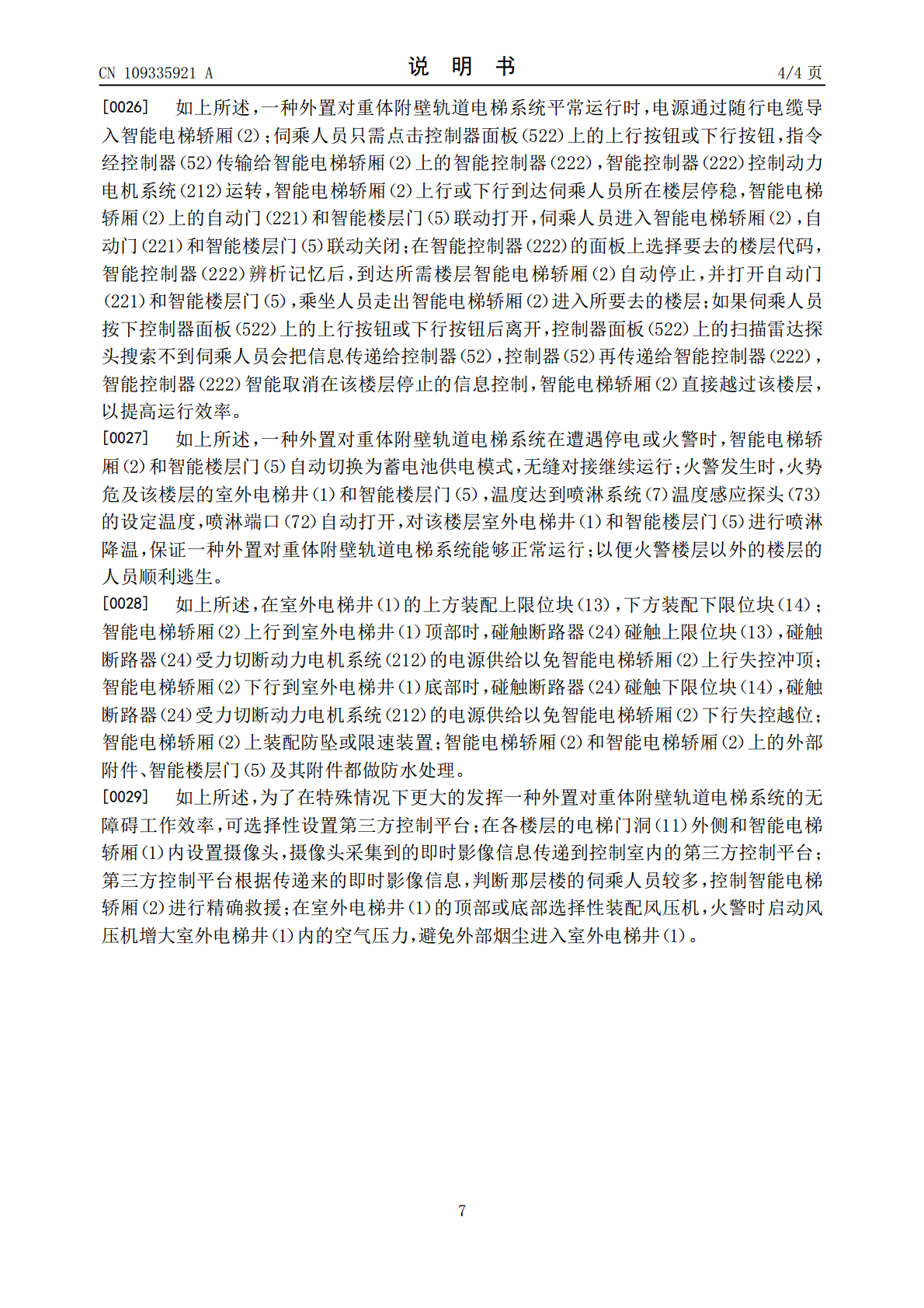

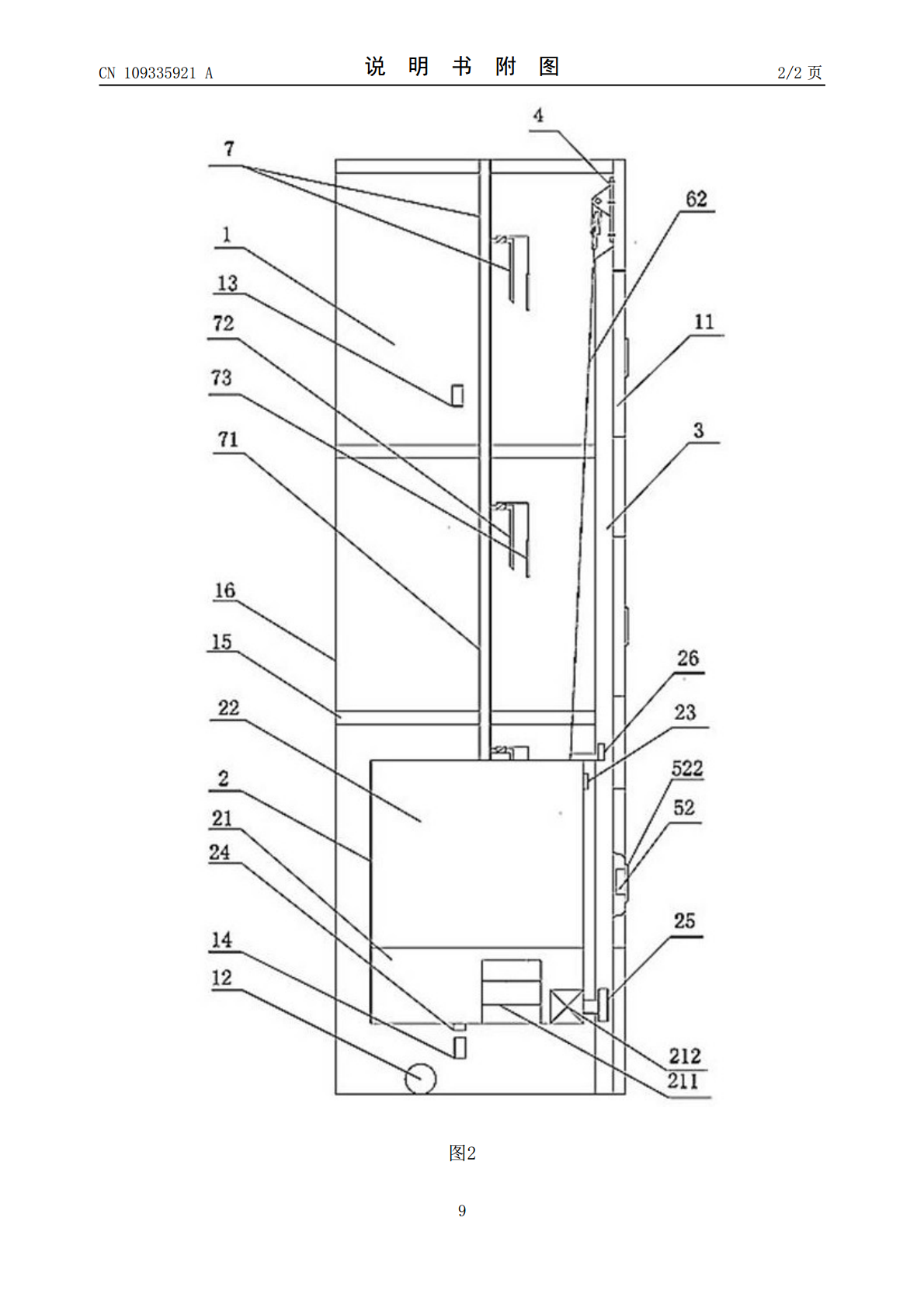

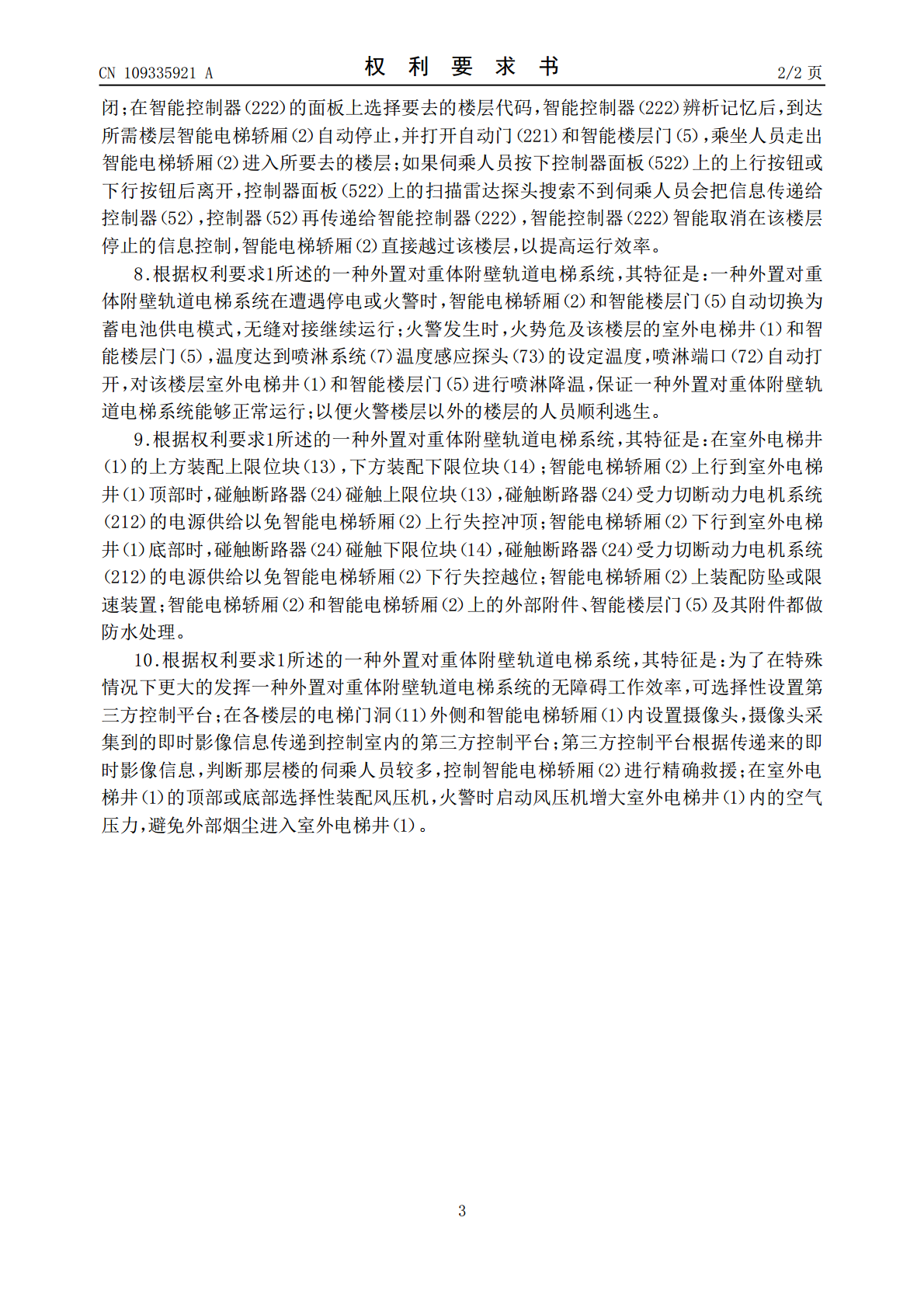

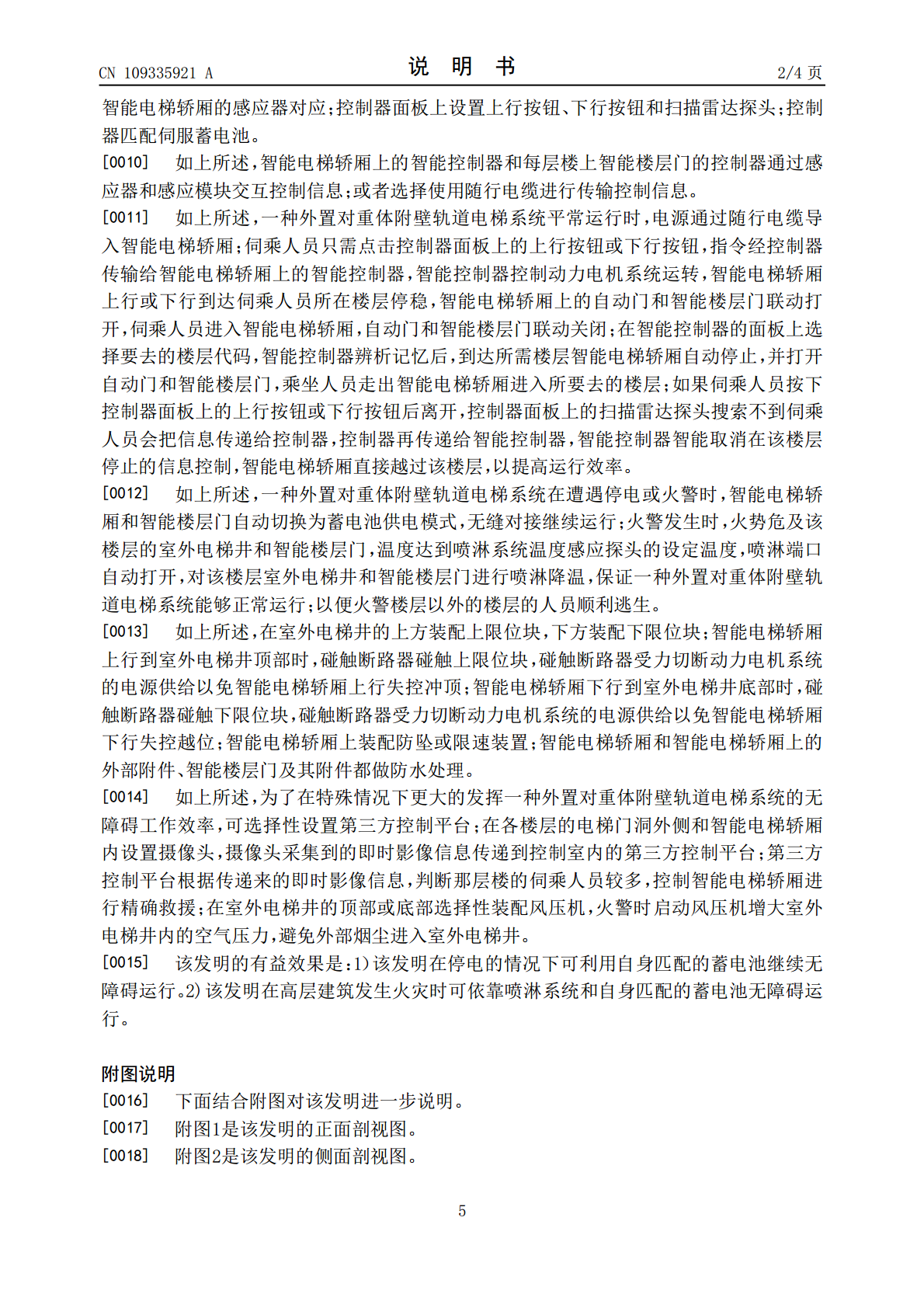

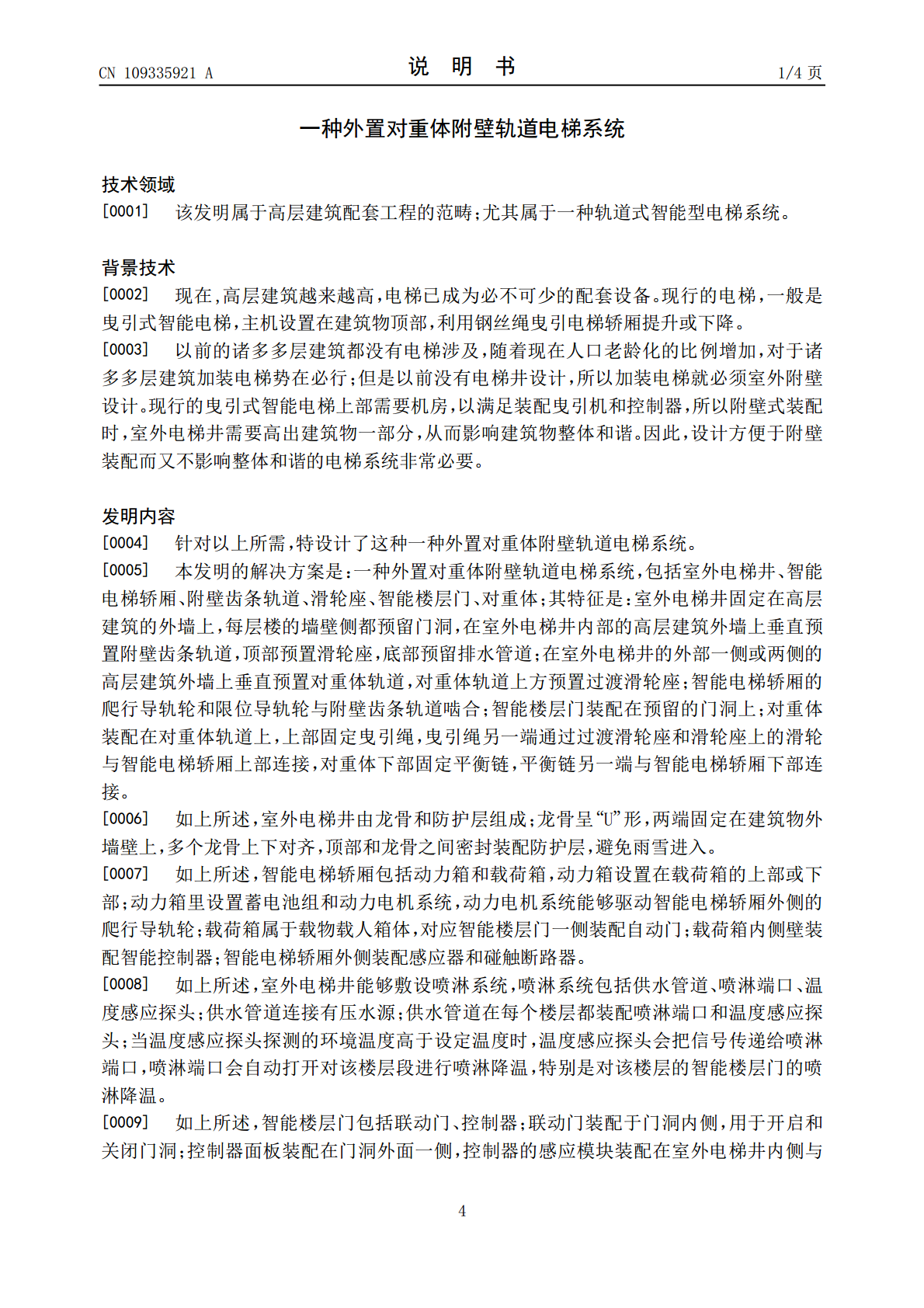

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109335921A(43)申请公布日2019.02.15(21)申请号201811304537.1A62C3/16(2006.01)(22)申请日2018.11.04(71)申请人滨州市甲力太阳能科技有限公司地址256600山东省滨州市渤海18路667号中海大厦南裙楼(72)发明人王学明(51)Int.Cl.B66B7/02(2006.01)B66B17/12(2006.01)B66B7/06(2006.01)B66B13/16(2006.01)B66B1/06(2006.01)B66B1/34(2006.01)B66B1/52(2006.01)B66B5/00(2006.01)B66B5/02(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种外置对重体附壁轨道电梯系统(57)摘要一种外置对重体附壁轨道电梯系统属于高层建筑配套工程的范畴；尤其属于一种轨道式智能型电梯系统。包括室外电梯井、智能电梯轿厢、附壁齿条轨道、滑轮座、智能楼层门、对重体；其特征是：室外电梯井固定在高层建筑的外墙上，每层楼的墙壁侧都预留门洞，智能电梯轿厢的爬行导轨轮和限位导轨轮与附壁齿条轨道啮合；智能楼层门装配在预留的门洞上；对重体装配在对重体轨道上，上部固定曳引绳，曳引绳另一端通过过渡滑轮座和滑轮座上的滑轮与智能电梯轿厢上部连接，对重体下部固定平衡链，平衡链另一端与智能电梯轿厢下部连接。该发明在停电的情况下可利用自身匹配的蓄电池继续无障碍运行。在高层建筑发生火灾时可依靠喷淋系统和自身匹配的蓄电池无障碍运行。CN109335921ACN109335921A权利要求书1/2页1.一种外置对重体附壁轨道电梯系统，包括室外电梯井（1）、智能电梯轿厢（2）、附壁齿条轨道（3）、滑轮座（4）、智能楼层门（5）、对重体（6）；其特征是：室外电梯井（1）固定在高层建筑的外墙上，每层楼的墙壁侧都预留门洞（11），在室外电梯井（1）内部的高层建筑外墙上垂直预置附壁齿条轨道（3），顶部预置滑轮座（4），底部预留排水管道（12）；在室外电梯井（1）的外部一侧或两侧的高层建筑外墙上垂直预置对重体轨道（61），对重体轨道（61）上方预置过渡滑轮座（41）；智能电梯轿厢（2）的爬行导轨轮（25）和限位导轨轮（26）与附壁齿条轨道（3）啮合；智能楼层门（5）装配在预留的门洞（11）上；对重体（6）装配在对重体轨道（61）上，上部固定曳引绳（62），曳引绳（62）另一端通过过渡滑轮座（41）和滑轮座（4）上的滑轮与智能电梯轿厢（2）上部连接，对重体（6）下部固定平衡链（63），平衡链（63）另一端与智能电梯轿厢（2）下部连接。2.根据权利要求1所述的一种外置对重体附壁轨道电梯系统，其特征是：室外电梯井（1）由龙骨（15）和防护层（16）组成；龙骨（15）呈“U”形，两端固定在建筑物外墙壁上，多个龙骨（15）上下对齐，顶部和龙骨（15）之间密封装配防护层（16），避免雨雪进入。3.根据权利要求1所述的一种外置对重体附壁轨道电梯系统，其特征是：智能电梯轿厢（2）包括动力箱（21）和载荷箱（22），动力箱（21）设置在载荷箱（22）的上部或下部；动力箱（21）里设置蓄电池组（211）和动力电机系统（212），动力电机系统（212）能够驱动智能电梯轿厢（2）外侧的爬行导轨轮（25）；载荷箱（22）属于载物载人箱体，对应智能楼层门（5）一侧装配自动门（221）；载荷箱（22）内侧壁装配智能控制器（222）；智能电梯轿厢外侧装配感应器（23）和碰触断路器（24）。4.根据权利要求1所述的一种外置对重体附壁轨道电梯系统，其特征是：室外电梯井（1）能够敷设喷淋系统（7），喷淋系统（7）包括供水管道（71）、喷淋端口（72）、温度感应探头（73）；供水管道（71）连接有压水源；供水管道（71）在每个楼层都装配喷淋端口（72）和温度感应探头（73）；当温度感应探头（73）探测的环境温度高于设定温度时，温度感应探头（73）会把信号传递给喷淋端口（72），喷淋端口（72）会自动打开对该楼层段进行喷淋降温，特别是对该楼层的智能楼层门（5）的喷淋降温。5.根据权利要求1所述的一种外置对重体附壁轨道电梯系统，其特征是：智能楼层门（5）包括联动门（51）、控制器（52）；联动门（51）装配于门洞（11）内侧，用于开启和关闭门洞（11）；控制器面板（522）装配在门洞（11）外面一侧，控制器（52）的感应模块（521）装配在室外电梯井（1）内侧与智能电梯轿厢（2）的感应器（23）对应；控制器面板（522）上设置上行按钮、下行按钮和扫描雷达探头；控制器（52）匹配伺服蓄电池。6.根据权利要求1所述的一种外置对重体附壁轨道电梯系
