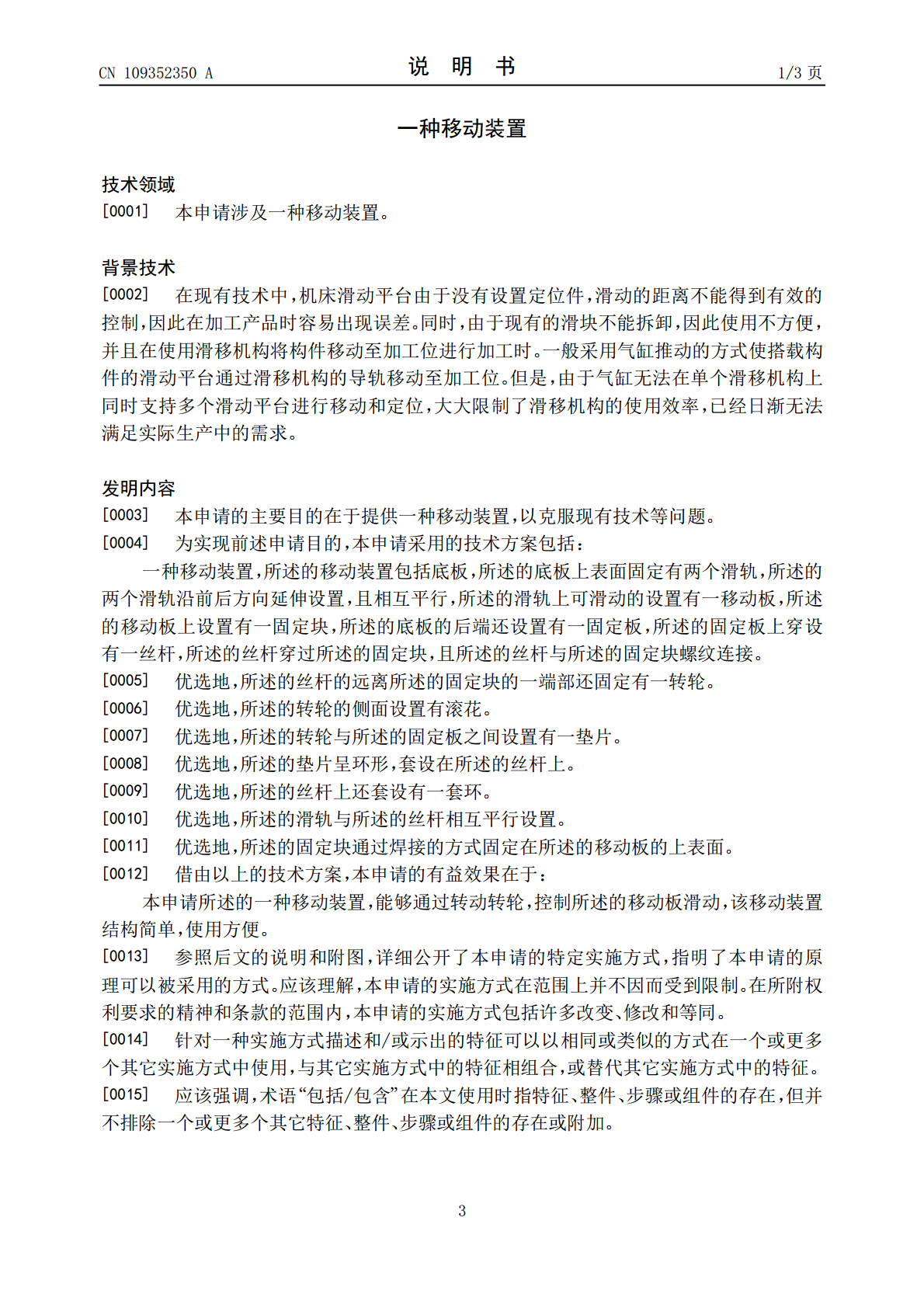

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109352350A(43)申请公布日2019.02.19(21)申请号201811293958.9(22)申请日2018.11.01(71)申请人苏州固特斯电子科技有限公司地址215000江苏省苏州市高新区松花江路255号15幢101室(72)发明人金建华(51)Int.Cl.B23Q1/01(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种移动装置(57)摘要本申请涉及一种移动装置，所述的移动装置包括底板，所述的底板上表面固定有两个滑轨，所述的两个滑轨沿前后方向延伸设置，且相互平行，所述的滑轨上可滑动的设置有一移动板，所述的移动板上设置有一固定块，所述的底板的后端还设置有一固定板，所述的固定板上穿设有一丝杆，所述的丝杆穿过所述的固定块，且所述的丝杆与所述的固定块螺纹连接。本申请所述的一种移动装置，能够通过转动转轮，控制所述的移动板滑动，该移动装置结构简单，使用方便。CN109352350ACN109352350A权利要求书1/1页1.一种移动装置，其特征在于：所述的移动装置包括底板，所述的底板上表面固定有两个滑轨，所述的两个滑轨沿前后方向延伸设置，且相互平行，所述的滑轨上可滑动的设置有一移动板，所述的移动板上设置有一固定块，所述的底板的后端还设置有一固定板，所述的固定板上穿设有一丝杆，所述的丝杆穿过所述的固定块，且所述的丝杆与所述的固定块螺纹连接。2.根据权利要求1所述的一种移动装置，其特征在于：所述的丝杆的远离所述的固定块的一端部还固定有一转轮。3.根据权利要求2所述的一种移动装置，其特征在于：所述的转轮的侧面设置有滚花。4.根据权利要求3所述的一种移动装置，其特征在于：所述的转轮与所述的固定板之间设置有一垫片。5.根据权利要求4所述的一种移动装置，其特征在于：所述的垫片呈环形，套设在所述的丝杆上。6.根据权利要求5所述的一种移动装置，其特征在于：所述的丝杆上还套设有一套环。7.根据权利要求6所述的一种移动装置，其特征在于：所述的滑轨与所述的丝杆相互平行设置。8.根据权利要求7所述的一种移动装置，其特征在于：所述的固定块通过焊接的方式固定在所述的移动板的上表面。2CN109352350A说明书1/3页一种移动装置技术领域[0001]本申请涉及一种移动装置。背景技术[0002]在现有技术中，机床滑动平台由于没有设置定位件，滑动的距离不能得到有效的控制，因此在加工产品时容易出现误差。同时，由于现有的滑块不能拆卸，因此使用不方便，并且在使用滑移机构将构件移动至加工位进行加工时。一般采用气缸推动的方式使搭载构件的滑动平台通过滑移机构的导轨移动至加工位。但是，由于气缸无法在单个滑移机构上同时支持多个滑动平台进行移动和定位，大大限制了滑移机构的使用效率，已经日渐无法满足实际生产中的需求。发明内容[0003]本申请的主要目的在于提供一种移动装置，以克服现有技术等问题。[0004]为实现前述申请目的，本申请采用的技术方案包括：一种移动装置，所述的移动装置包括底板，所述的底板上表面固定有两个滑轨，所述的两个滑轨沿前后方向延伸设置，且相互平行，所述的滑轨上可滑动的设置有一移动板，所述的移动板上设置有一固定块，所述的底板的后端还设置有一固定板，所述的固定板上穿设有一丝杆，所述的丝杆穿过所述的固定块，且所述的丝杆与所述的固定块螺纹连接。[0005]优选地，所述的丝杆的远离所述的固定块的一端部还固定有一转轮。[0006]优选地，所述的转轮的侧面设置有滚花。[0007]优选地，所述的转轮与所述的固定板之间设置有一垫片。[0008]优选地，所述的垫片呈环形，套设在所述的丝杆上。[0009]优选地，所述的丝杆上还套设有一套环。[0010]优选地，所述的滑轨与所述的丝杆相互平行设置。[0011]优选地，所述的固定块通过焊接的方式固定在所述的移动板的上表面。[0012]借由以上的技术方案，本申请的有益效果在于：本申请所述的一种移动装置，能够通过转动转轮，控制所述的移动板滑动，该移动装置结构简单，使用方便。[0013]参照后文的说明和附图，详细公开了本申请的特定实施方式，指明了本申请的原理可以被采用的方式。应该理解，本申请的实施方式在范围上并不因而受到限制。在所附权利要求的精神和条款的范围内，本申请的实施方式包括许多改变、修改和等同。[0014]针对一种实施方式描述和/或示出的特征可以以相同或类似的方式在一个或更多个其它实施方式中使用，与其它实施方式中的特征相组合，或替代其它实施方式中的特征。[0015]应该强调，术语“包括/包含”在本文使用时指特征、整件、步骤或组件的存在，但并不排除一个或更多个其它特征、整件、步骤或组件的存在或附加。3CN109352350A
