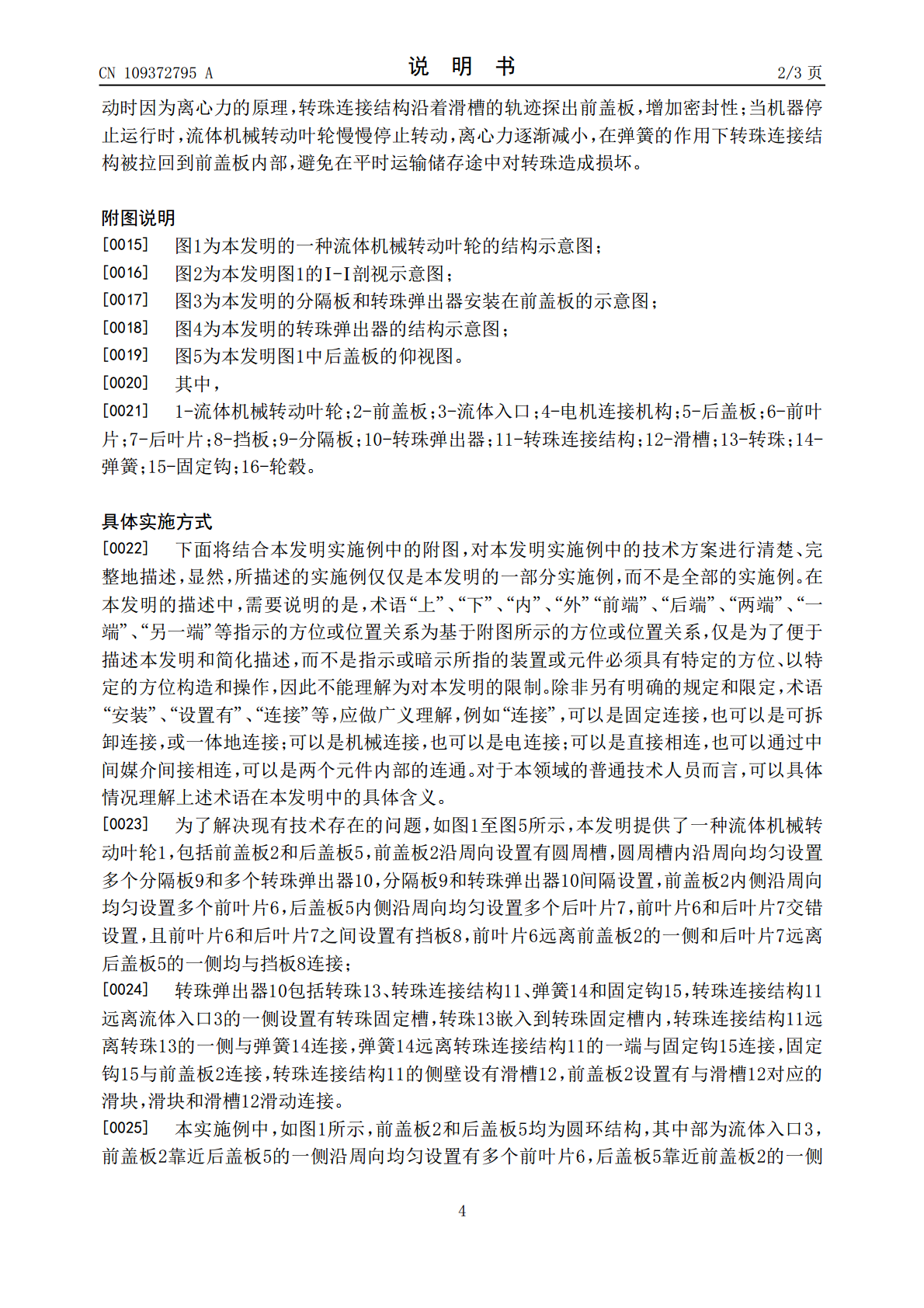

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109372795A(43)申请公布日2019.02.22(21)申请号201811623141.3(22)申请日2018.12.28(71)申请人辽宁工程技术大学地址123000辽宁省阜新市玉龙路88号辽工大北校区(72)发明人杨新乐李美颐李惟慷王亚鹏卜淑娟李奇(74)专利代理机构沈阳东大知识产权代理有限公司21109代理人刘晓岚(51)Int.Cl.F04D29/24(2006.01)F04D29/30(2006.01)F04D29/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种流体机械转动叶轮(57)摘要一种流体机械转动叶轮，属于叶轮技术领域。所述流体机械转动叶轮，包括前盖板和后盖板，所述前盖板沿周向设置有圆周槽，所述圆周槽内沿周向均匀设置多个分隔板和多个转珠弹出器，所述分隔板和转珠弹出器间隔设置，所述前盖板内侧沿周向均匀设置多个前叶片，所述后盖板内侧沿周向均匀设置多个后叶片，所述前叶片和后叶片交错设置，且前叶片和后叶片之间设置有挡板，所述前叶片远离前盖板的一侧和后叶片远离后盖板的一侧均与挡板连接。所述流体机械转动叶轮，结构简单、在不增大叶轮与流体机械内部摩擦力的情况下增加了叶轮的密封性、实用性强，叶轮通过交错设置的上下叶片，减少流体进入出口的时间，增加了流体的平稳性和泵送流体的量。CN109372795ACN109372795A权利要求书1/1页1.一种流体机械转动叶轮，包括前盖板和后盖板，其特征在于，所述前盖板沿周向设置有圆周槽，所述圆周槽内沿周向均匀设置多个分隔板和多个转珠弹出器，所述分隔板和转珠弹出器间隔设置，所述前盖板内侧沿周向均匀设置多个前叶片，所述后盖板内侧沿周向均匀设置多个后叶片，所述前叶片和后叶片交错设置，且前叶片和后叶片之间设置有挡板，所述前叶片远离前盖板的一侧和后叶片远离后盖板的一侧均与挡板连接；所述转珠弹出器包括转珠、转珠连接结构、弹簧和固定钩，所述转珠连接结构远离流体入口的一侧设置有转珠固定槽，所述转珠嵌入到转珠固定槽内，转珠连接结构远离转珠的一侧与弹簧连接，所述弹簧远离转珠连接结构的一端与固定钩连接，所述固定钩与前盖板连接，所述转珠连接结构的侧壁设有滑槽，所述前盖板设置有与滑槽对应的滑块，所述滑块和滑槽滑动连接。2.根据权利要求1所述的流体机械转动叶轮，其特征在于，所述挡板为圆环结构。3.根据权利要求1所述的流体机械转动叶轮，其特征在于，所述转珠固定槽与转珠活动连接。4.根据权利要求1所述的流体机械转动叶轮，其特征在于，所述前叶片与后叶片的结构相同。5.根据权利要求1所述的流体机械转动叶轮，其特征在于，所述分隔板的数量与转珠弹出器的数量相同。2CN109372795A说明书1/3页一种流体机械转动叶轮技术领域[0001]本发明涉及叶轮技术领域，特别涉及一种流体机械转动叶轮。背景技术[0002]流体机械在日常生活和工业生产中被广泛应用，而流体机械叶轮是流体机械的重要工作部件，它的形状、尺寸、加工工艺等对流体机械性能有决定性的影响，现有的流体机械转动叶轮的前后盖板与流体机械内部腔体的密封性能不好，叶轮内部的流体容易泄露。发明内容[0003]为了解决现有技术存在的流体机械转动叶轮的前后盖板与流体机械内部腔体的密封性能不好、叶轮内部的流体容易泄露等技术问题，本发明提供了一种流体机械转动叶轮，结构简单、在不增大叶轮与流体机械内部摩擦力的情况下增加了叶轮的密封性、实用性强，叶轮通过交错设置的上下叶片，减少流体进入出口的时间，增加了流体的平稳性和泵送流体的量。[0004]为了实现上述目的，本发明的技术方案是：[0005]一种流体机械转动叶轮，包括前盖板和后盖板，所述前盖板沿周向设置有圆周槽，所述圆周槽内沿周向均匀设置多个分隔板和多个转珠弹出器，所述分隔板和转珠弹出器间隔设置，所述前盖板内侧沿周向均匀设置多个前叶片，所述后盖板内侧沿周向均匀设置多个后叶片，所述前叶片和后叶片交错设置，且前叶片和后叶片之间设置有挡板，所述前叶片远离前盖板的一侧和后叶片远离后盖板的一侧均与挡板连接；[0006]所述转珠弹出器包括转珠、转珠连接结构、弹簧和固定钩，所述转珠连接结构远离流体入口的一侧设置有转珠固定槽，所述转珠嵌入到转珠固定槽内，转珠连接结构远离转珠的一侧与弹簧连接，所述弹簧远离转珠连接结构的一端与固定钩连接，所述固定钩与前盖板连接，所述转珠连接结构的侧壁设有滑槽，所述前盖板设置有与滑槽对应的滑块，所述滑块和滑槽滑动连接。[0007]所述挡板为圆环结构。[0008]所述转珠固定槽与转珠活动连接。[0009]所述前叶片与后叶片的结构相同。[0010]所述分隔板的数量与转珠弹出器的数量相同。[0011]本发明的有益效果：
