具有电动机转子的压缩机.pdf

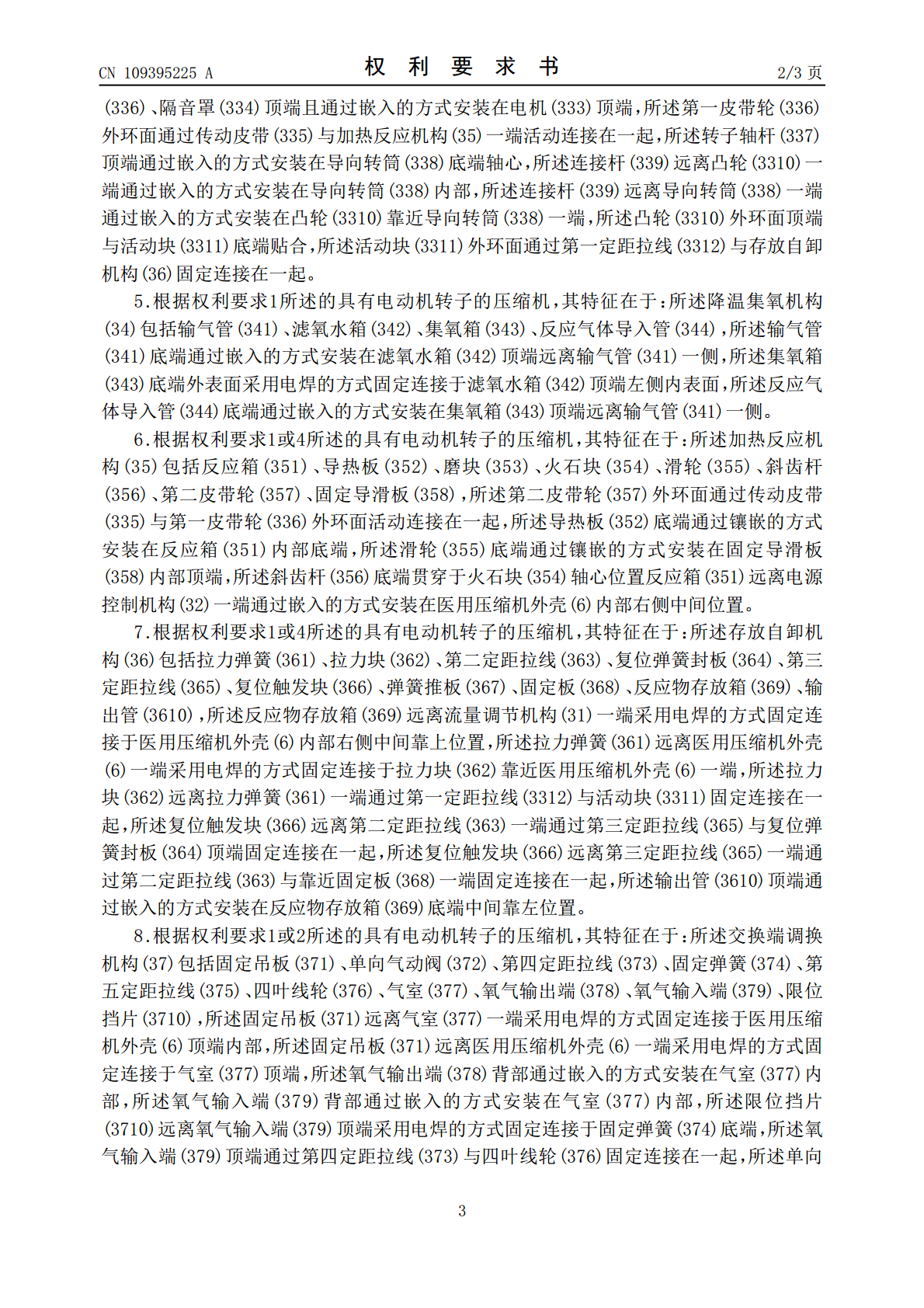

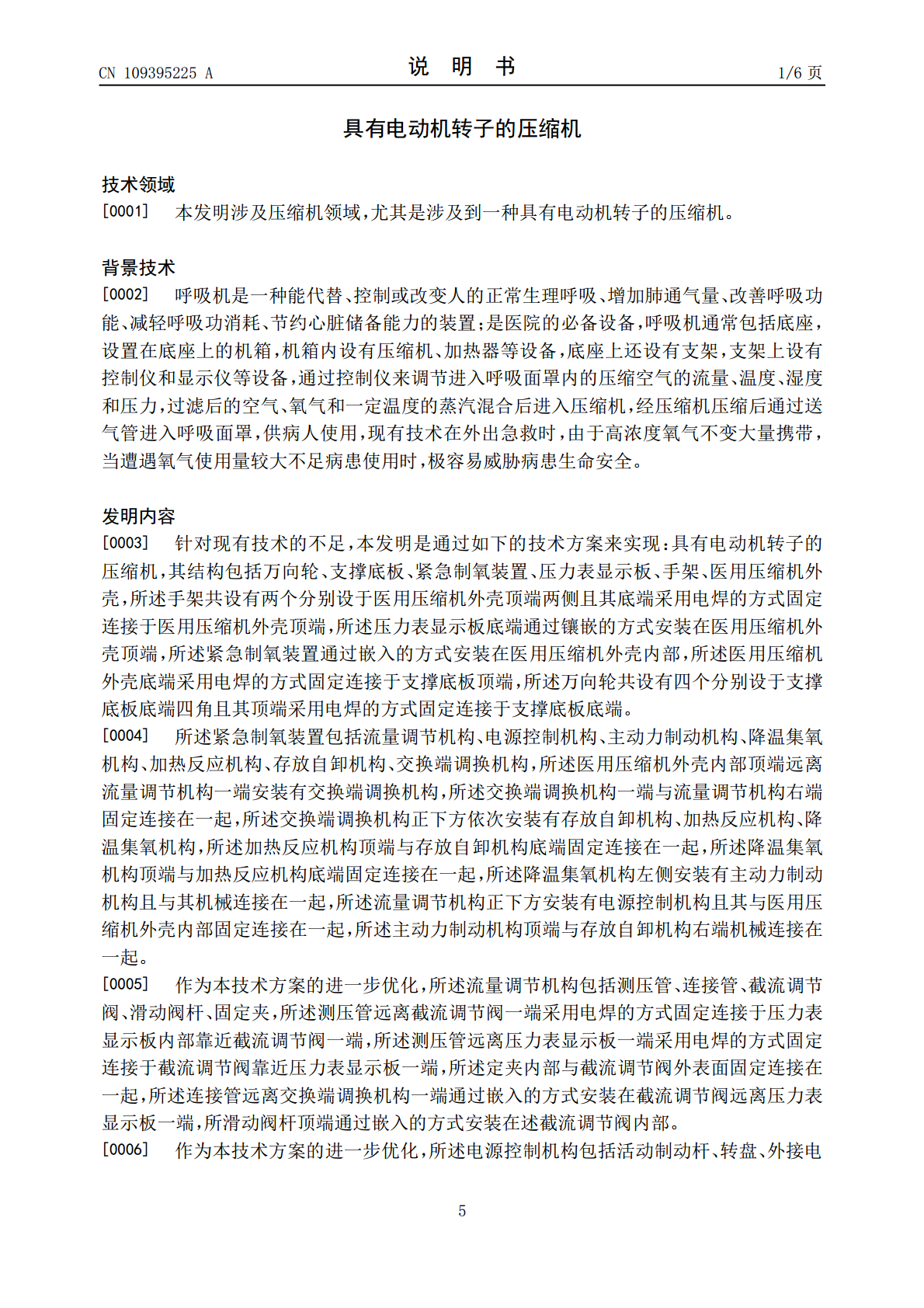

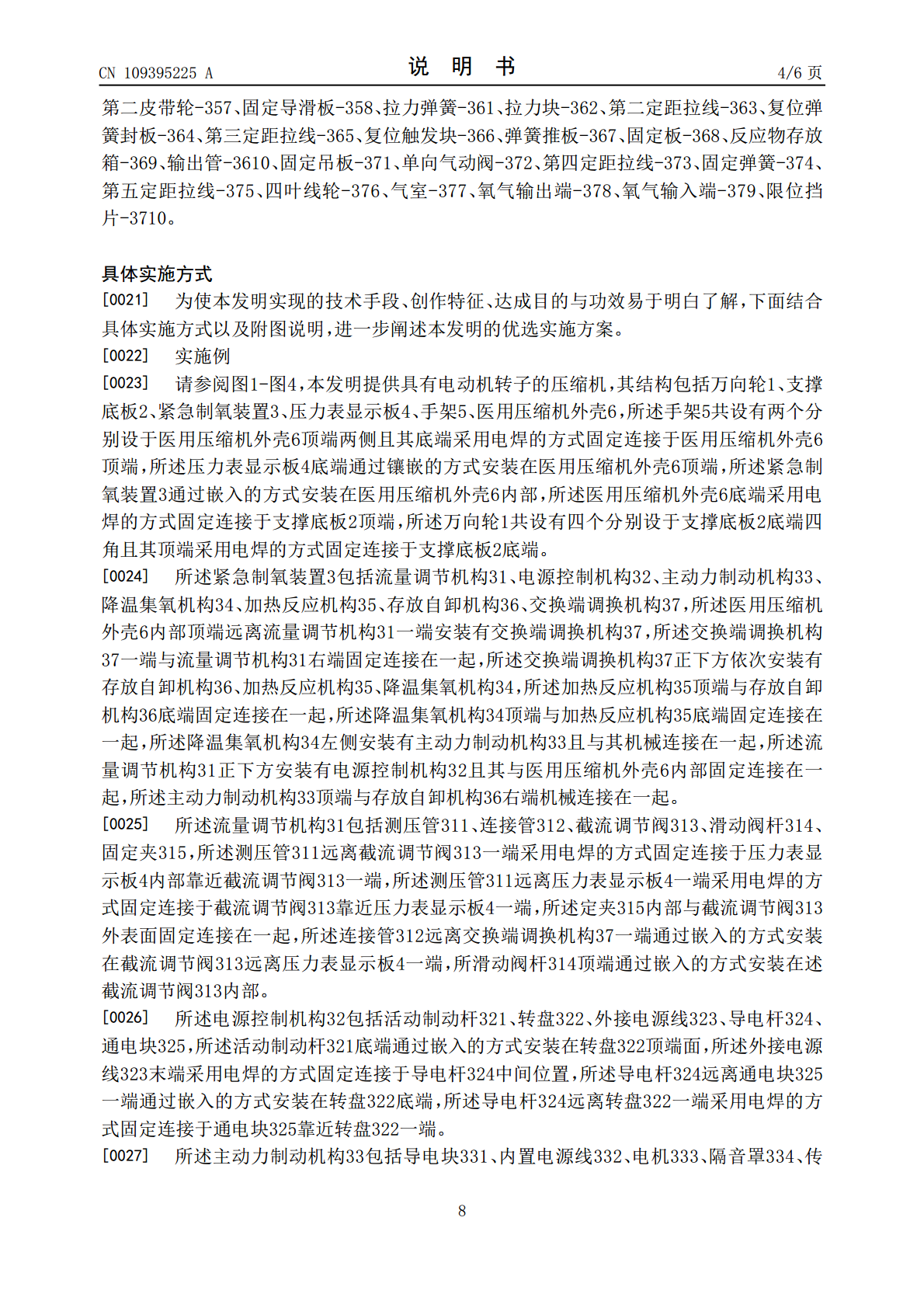

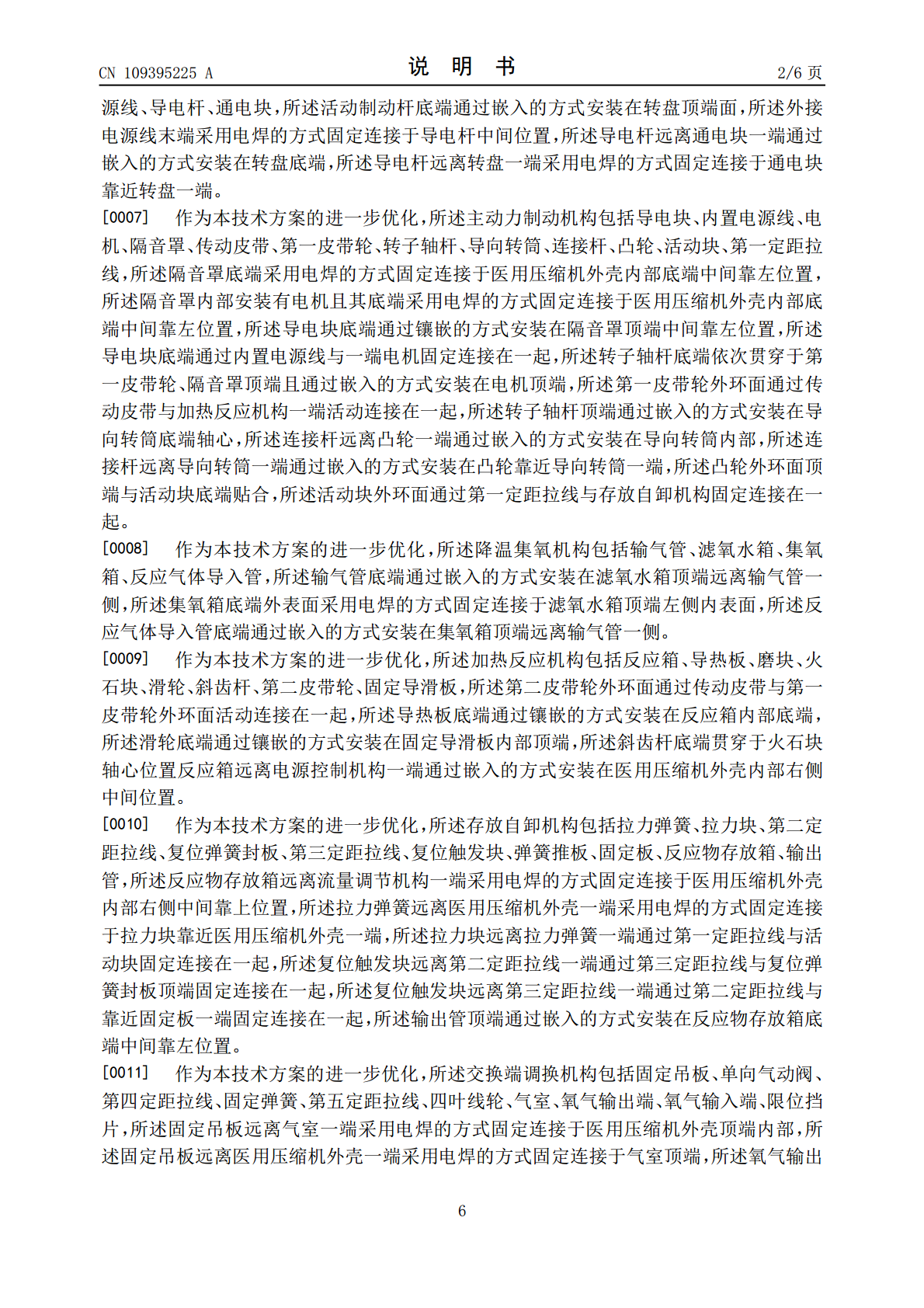

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109395225A(43)申请公布日2019.03.01(21)申请号201811116067.6(22)申请日2018.09.25(71)申请人深圳鑫安满金融服务有限公司地址518031广东省深圳市福田区华发北路46号桑达大厦810(72)发明人黎三妹(51)Int.Cl.A61M16/10(2006.01)A61M16/20(2006.01)权利要求书3页说明书6页附图4页(54)发明名称具有电动机转子的压缩机(57)摘要本发明公开了具有电动机转子的压缩机，其结构包括万向轮、支撑底板、紧急制氧装置、压力表显示板、手架、医用压缩机外壳，手架共设有两个分别设于医用压缩机外壳顶端两侧且其底端采用电焊的方式固定连接于医用压缩机外壳顶端，压力表显示板底端通过镶嵌的方式安装在医用压缩机外壳顶端，紧急制氧装置通过嵌入的方式安装在医用压缩机外壳内部，本发明主要利用，交换端调换机构与降温集氧机构相配合，通过对加热反应机构产生的氧气进行收集加压，以充当临时制氧机，并进行持续供氧，在遭遇氧气使用量较大不足病患使用时，能够及时有效的充当制氧机，从而对病患生命安全起到进一步的保障。CN109395225ACN109395225A权利要求书1/3页1.具有电动机转子的压缩机，其特征在于：其结构包括万向轮(1)、支撑底板(2)、紧急制氧装置(3)、压力表显示板(4)、手架(5)、医用压缩机外壳(6)，所述手架(5)共设有两个分别设于医用压缩机外壳(6)顶端两侧且其底端采用电焊的方式固定连接于医用压缩机外壳(6)顶端，所述压力表显示板(4)底端通过镶嵌的方式安装在医用压缩机外壳(6)顶端，所述紧急制氧装置(3)通过嵌入的方式安装在医用压缩机外壳(6)内部，所述医用压缩机外壳(6)底端采用电焊的方式固定连接于支撑底板(2)顶端，所述万向轮(1)共设有四个分别设于支撑底板(2)底端四角且其顶端采用电焊的方式固定连接于支撑底板(2)底端。所述紧急制氧装置(3)包括流量调节机构(31)、电源控制机构(32)、主动力制动机构(33)、降温集氧机构(34)、加热反应机构(35)、存放自卸机构(36)、交换端调换机构(37)，所述医用压缩机外壳(6)内部顶端远离流量调节机构(31)一端安装有交换端调换机构(37)，所述交换端调换机构(37)一端与流量调节机构(31)右端固定连接在一起，所述交换端调换机构(37)正下方依次安装有存放自卸机构(36)、加热反应机构(35)、降温集氧机构(34)，所述加热反应机构(35)顶端与存放自卸机构(36)底端固定连接在一起，所述降温集氧机构(34)顶端与加热反应机构(35)底端固定连接在一起，所述降温集氧机构(34)左侧安装有主动力制动机构(33)且与其机械连接在一起，所述流量调节机构(31)正下方安装有电源控制机构(32)且其与医用压缩机外壳(6)内部固定连接在一起，所述主动力制动机构(33)顶端与存放自卸机构(36)右端机械连接在一起。2.根据权利要求1所述的具有电动机转子的压缩机，其特征在于：所述流量调节机构(31)包括测压管(311)、连接管(312)、截流调节阀(313)、滑动阀杆(314)、固定夹(315)，所述测压管(311)远离截流调节阀(313)一端采用电焊的方式固定连接于压力表显示板(4)内部靠近截流调节阀(313)一端，所述测压管(311)远离压力表显示板(4)一端采用电焊的方式固定连接于截流调节阀(313)靠近压力表显示板(4)一端，所述定夹(315)内部与截流调节阀(313)外表面固定连接在一起，所述连接管(312)远离交换端调换机构(37)一端通过嵌入的方式安装在截流调节阀(313)远离压力表显示板(4)一端，所滑动阀杆(314)顶端通过嵌入的方式安装在述截流调节阀(313)内部。3.根据权利要求1所述的具有电动机转子的压缩机，其特征在于：所述电源控制机构(32)包括活动制动杆(321)、转盘(322)、外接电源线(323)、导电杆(324)、通电块(325)，所述活动制动杆(321)底端通过嵌入的方式安装在转盘(322)顶端面，所述外接电源线(323)末端采用电焊的方式固定连接于导电杆(324)中间位置，所述导电杆(324)远离通电块(325)一端通过嵌入的方式安装在转盘(322)底端，所述导电杆(324)远离转盘(322)一端采用电焊的方式固定连接于通电块(325)靠近转盘(322)一端。4.根据权利要求1所述的具有电动机转子的压缩机，其特征在于：所述主动力制动机构(33)包括导电块(331)、内置电源线(332)、电机(333)、隔音罩(334)、传动皮带(335)、第一皮带轮(336)、转子轴杆(337)、导向转筒(3
