一种设有旋转机构的文化传播展示栏.pdf

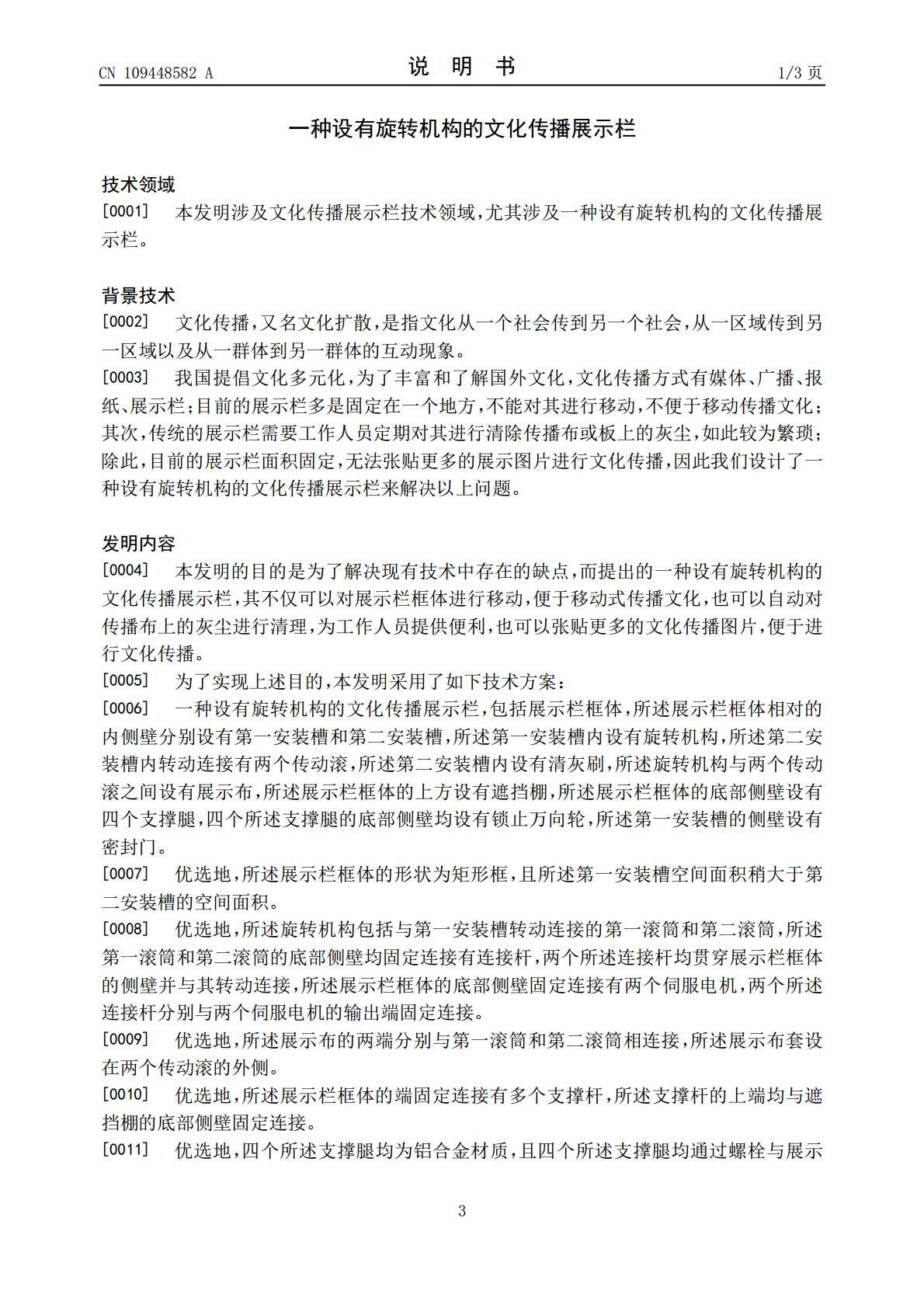

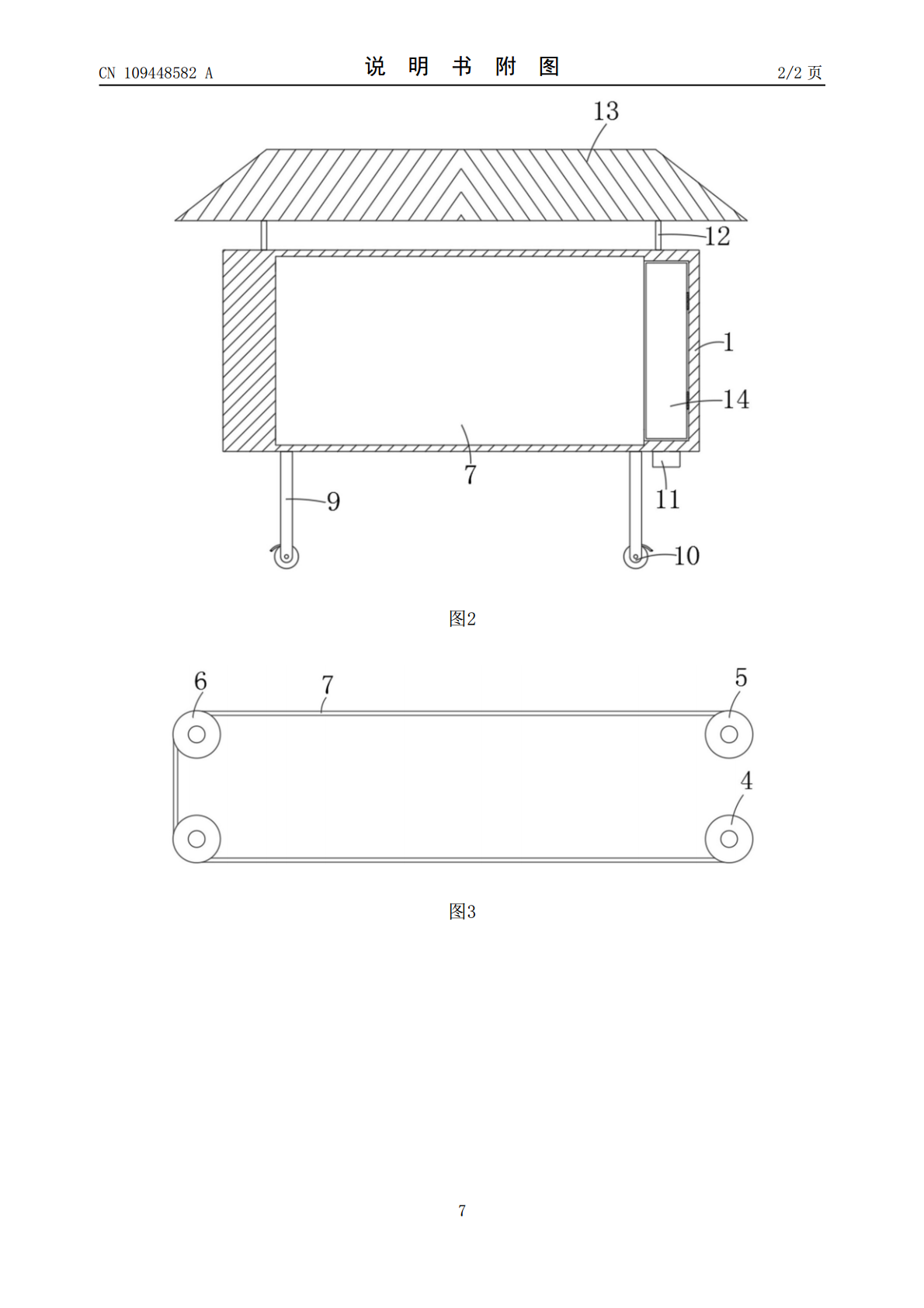

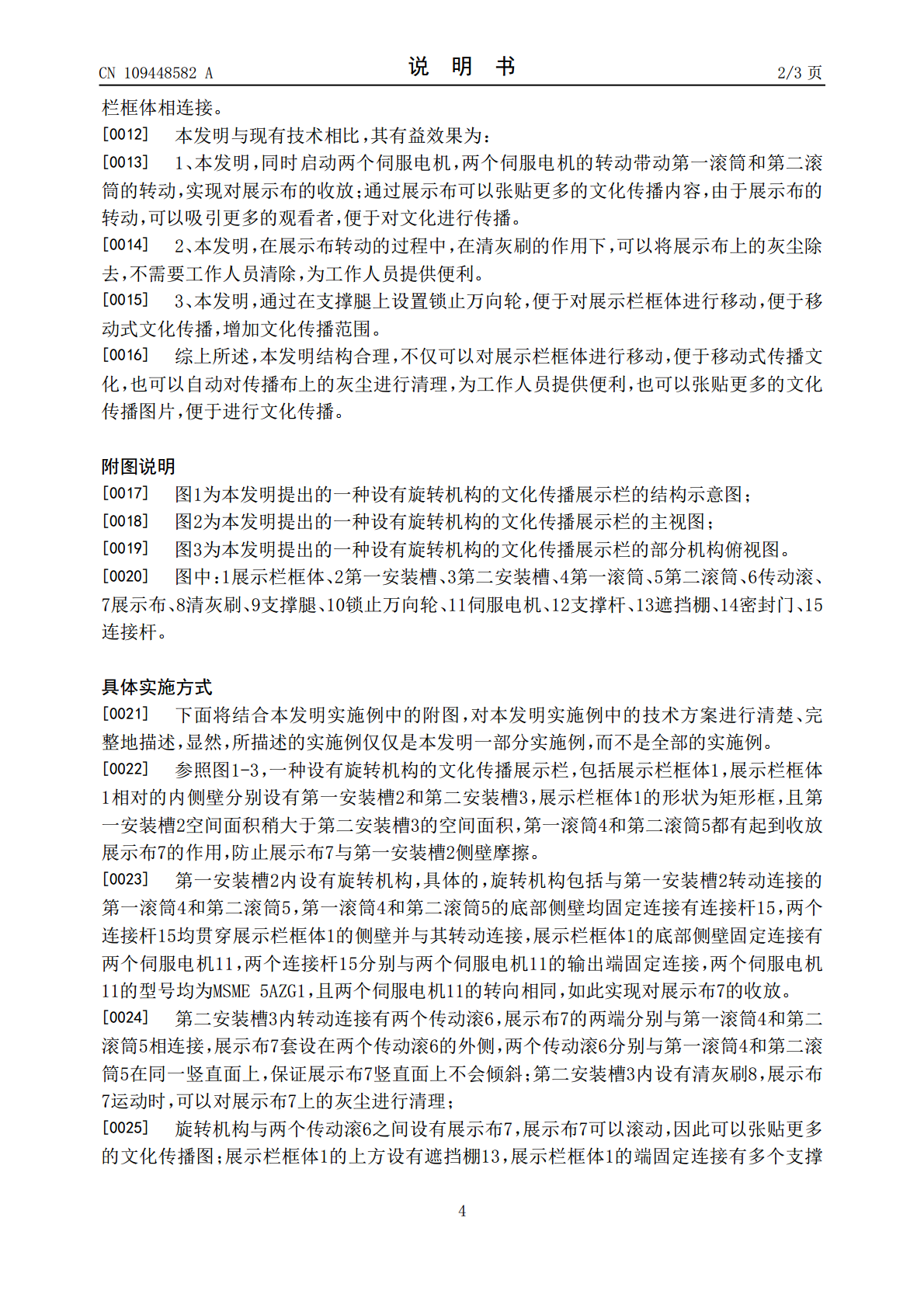

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109448582A(43)申请公布日2019.03.08(21)申请号201910010956.2(22)申请日2019.01.07(71)申请人甘肃汇爱心灵自由文化传播有限公司地址730000甘肃省兰州市城关区盐场路165号西北汽车商城院内北门东侧二楼(72)发明人贾生银(74)专利代理机构北京轻创知识产权代理有限公司11212代理人谈杰(51)Int.Cl.G09F11/08(2006.01)G09F11/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种设有旋转机构的文化传播展示栏(57)摘要本发明公开了一种设有旋转机构的文化传播展示栏，包括展示栏框体，所述展示栏框体相对的内侧壁分别设有第一安装槽和第二安装槽，所述第一安装槽内设有旋转机构，所述第二安装槽内转动连接有两个传动滚，所述第二安装槽内设有清灰刷，所述旋转机构与两个传动滚之间设有展示布，所述展示栏框体的上方设有遮挡棚，所述展示栏框体的底部侧壁设有四个支撑腿，四个所述支撑腿的底部侧壁均设有锁止万向轮，所述第一安装槽的侧壁设有密封门。本发明结构合理，不仅可以对展示栏框体进行移动，便于移动式传播文化，也可以自动对传播布上的灰尘进行清理，为工作人员提供便利，也可以张贴更多的文化传播图片，便于进行文化传播。CN109448582ACN109448582A权利要求书1/1页1.一种设有旋转机构的文化传播展示栏，包括展示栏框体(1)，其特征在于，所述展示栏框体(1)相对的内侧壁分别设有第一安装槽(2)和第二安装槽(3)，所述第一安装槽(2)内设有旋转机构，所述第二安装槽(3)内转动连接有两个传动滚(6)，所述第二安装槽(3)内设有清灰刷(8)，所述旋转机构与两个传动滚(6)之间设有展示布(7)，所述展示栏框体(1)的上方设有遮挡棚(13)，所述展示栏框体(1)的底部侧壁设有四个支撑腿(9)，四个所述支撑腿(9)的底部侧壁均设有锁止万向轮(10)，所述第一安装槽(2)的侧壁设有密封门(14)。2.根据权利要求1所述的一种设有旋转机构的文化传播展示栏，其特征在于，所述展示栏框体(1)的形状为矩形框，且所述第一安装槽(2)空间面积稍大于第二安装槽(3)的空间面积。3.根据权利要求2所述的一种设有旋转机构的文化传播展示栏，其特征在于，所述旋转机构包括与第一安装槽(2)转动连接的第一滚筒(4)和第二滚筒(5)，所述第一滚筒(4)和第二滚筒(5)的底部侧壁均固定连接有连接杆(15)，两个所述连接杆(15)均贯穿展示栏框体(1)的侧壁并与其转动连接，所述展示栏框体(1)的底部侧壁固定连接有两个伺服电机(11)，两个所述连接杆(15)分别与两个伺服电机(11)的输出端固定连接。4.根据权利要求3所述的一种设有旋转机构的文化传播展示栏，其特征在于，所述展示布(7)的两端分别与第一滚筒(4)和第二滚筒(5)相连接，所述展示布(7)套设在两个传动滚(6)的外侧。5.根据权利要求3所述的一种设有旋转机构的文化传播展示栏，其特征在于，所述展示栏框体(1)的端固定连接有多个支撑杆(12)，所述支撑杆(12)的上端均与遮挡棚(13)的底部侧壁固定连接。6.根据权利要求5所述的一种设有旋转机构的文化传播展示栏，其特征在于，四个所述支撑腿(9)均为铝合金材质，且四个所述支撑腿(9)均通过螺栓与展示栏框体(1)相连接。2CN109448582A说明书1/3页一种设有旋转机构的文化传播展示栏技术领域[0001]本发明涉及文化传播展示栏技术领域，尤其涉及一种设有旋转机构的文化传播展示栏。背景技术[0002]文化传播，又名文化扩散，是指文化从一个社会传到另一个社会，从一区域传到另一区域以及从一群体到另一群体的互动现象。[0003]我国提倡文化多元化，为了丰富和了解国外文化，文化传播方式有媒体、广播、报纸、展示栏；目前的展示栏多是固定在一个地方，不能对其进行移动，不便于移动传播文化；其次，传统的展示栏需要工作人员定期对其进行清除传播布或板上的灰尘，如此较为繁琐；除此，目前的展示栏面积固定，无法张贴更多的展示图片进行文化传播，因此我们设计了一种设有旋转机构的文化传播展示栏来解决以上问题。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种设有旋转机构的文化传播展示栏，其不仅可以对展示栏框体进行移动，便于移动式传播文化，也可以自动对传播布上的灰尘进行清理，为工作人员提供便利，也可以张贴更多的文化传播图片，便于进行文化传播。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种设有旋转机构的文化传播展示栏，包括展示栏框体，所述展示栏框体相对的内侧壁分别设有第一安装槽和第二安装槽，所述
