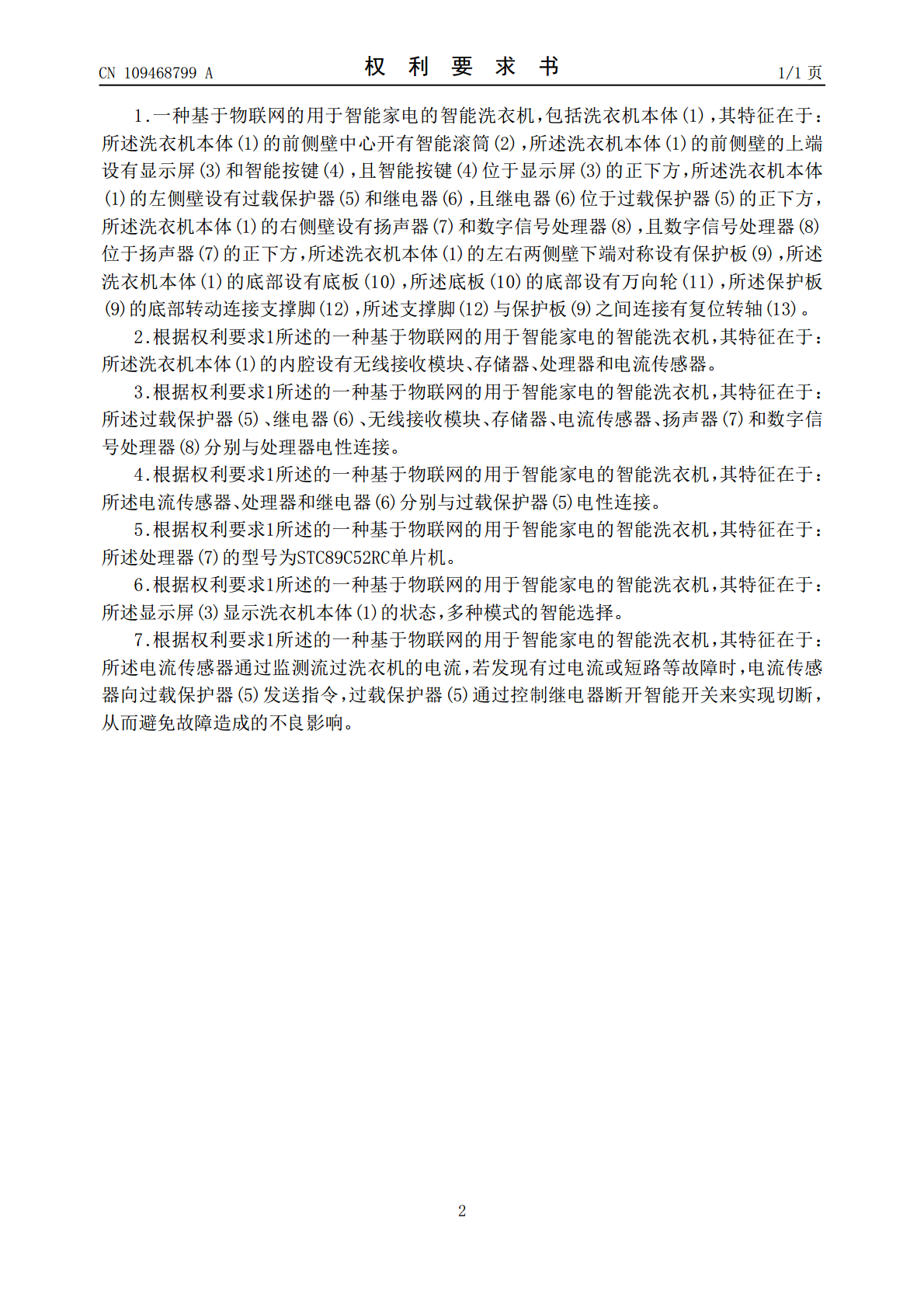

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109468799A(43)申请公布日2019.03.15(21)申请号201811333317.1(22)申请日2018.11.09(71)申请人合肥景彰科技有限公司地址230000安徽省合肥市肥东县店埠镇桥头集路斌峰控股写字楼1105(72)发明人王志纯(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人苏友娟(51)Int.Cl.D06F33/02(2006.01)D06F39/00(2006.01)D06F39/12(2006.01)D06F37/42(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种基于物联网的用于智能家电的智能洗衣机(57)摘要本发明涉及智能家电领域，具体涉及一种基于物联网的用于智能家电的智能洗衣机，包括洗衣机本体，洗衣机本体的前侧壁中心开有智能滚筒，洗衣机本体的前侧壁的上端设有显示屏和智能按键，洗衣机本体的左侧壁设有过载保护器和继电器，洗衣机本体的右侧壁设有扬声器和数字信号处理器，洗衣机本体的左右两侧壁下端对称设有保护板，洗衣机本体的底部设有底板，底板的底部设有万向轮，保护板的底部转动连接支撑，洗衣机本体的内腔设有无线接收模块、存储器、处理器和电流传感器，过载保护器、继电器、无线接收模块、存储器、电流传感器、扬声器和数字信号处理器分别与处理器电性连接。本发明能解决了智能洗衣机的安全性不高，智能化程度低的问题。CN109468799ACN109468799A权利要求书1/1页1.一种基于物联网的用于智能家电的智能洗衣机，包括洗衣机本体(1)，其特征在于：所述洗衣机本体(1)的前侧壁中心开有智能滚筒(2)，所述洗衣机本体(1)的前侧壁的上端设有显示屏(3)和智能按键(4)，且智能按键(4)位于显示屏(3)的正下方，所述洗衣机本体(1)的左侧壁设有过载保护器(5)和继电器(6)，且继电器(6)位于过载保护器(5)的正下方，所述洗衣机本体(1)的右侧壁设有扬声器(7)和数字信号处理器(8)，且数字信号处理器(8)位于扬声器(7)的正下方，所述洗衣机本体(1)的左右两侧壁下端对称设有保护板(9)，所述洗衣机本体(1)的底部设有底板(10)，所述底板(10)的底部设有万向轮(11)，所述保护板(9)的底部转动连接支撑脚(12)，所述支撑脚(12)与保护板(9)之间连接有复位转轴(13)。2.根据权利要求1所述的一种基于物联网的用于智能家电的智能洗衣机，其特征在于：所述洗衣机本体(1)的内腔设有无线接收模块、存储器、处理器和电流传感器。3.根据权利要求1所述的一种基于物联网的用于智能家电的智能洗衣机，其特征在于：所述过载保护器(5)、继电器(6)、无线接收模块、存储器、电流传感器、扬声器(7)和数字信号处理器(8)分别与处理器电性连接。4.根据权利要求1所述的一种基于物联网的用于智能家电的智能洗衣机，其特征在于：所述电流传感器、处理器和继电器(6)分别与过载保护器(5)电性连接。5.根据权利要求1所述的一种基于物联网的用于智能家电的智能洗衣机，其特征在于：所述处理器(7)的型号为STC89C52RC单片机。6.根据权利要求1所述的一种基于物联网的用于智能家电的智能洗衣机，其特征在于：所述显示屏(3)显示洗衣机本体(1)的状态，多种模式的智能选择。7.根据权利要求1所述的一种基于物联网的用于智能家电的智能洗衣机，其特征在于：所述电流传感器通过监测流过洗衣机的电流，若发现有过电流或短路等故障时，电流传感器向过载保护器(5)发送指令，过载保护器(5)通过控制继电器断开智能开关来实现切断，从而避免故障造成的不良影响。2CN109468799A说明书1/3页一种基于物联网的用于智能家电的智能洗衣机技术领域[0001]本发明涉及智能家电领域，具体涉及一种基于物联网的用于智能家电的智能洗衣机。背景技术[0002]物联网是继计算机、互联网与移动通信网之后又一次全球信息化浪潮，是全球信息化发展的新阶段。我国政府高度重视物联网技术发展，已将传感网列入重点研究领域。物联网与新能源、绿色制造等并列为国家五大新兴战略性产业。目前，物联网相关技术研究已成为国内外的研究热点。[0003]洗衣机是人们日常生活中的必备家用电器，是利用电能产生机械作用来洗涤衣物的一种清洁电器。因其洗衣方便快捷，省时省力，而广受人们的欢迎。[0004]但在现实生活中而且很容易造成衣服洗好后长时间留放在洗衣机内的情况。特别是对于上班族，由于上班地方离家需要花一定时间，倘若有一种洗衣机能通过远程监控让其实现无人自主智能洗衣，这样就能估算好洗衣时间把在上班之前放入的干衣物在下班回家过程中就进行自动洗衣，然后一到家就可以把才洗好的衣物拿出进行凉衣服，
