一种带玻璃自动清洁装置的太阳能组件.pdf

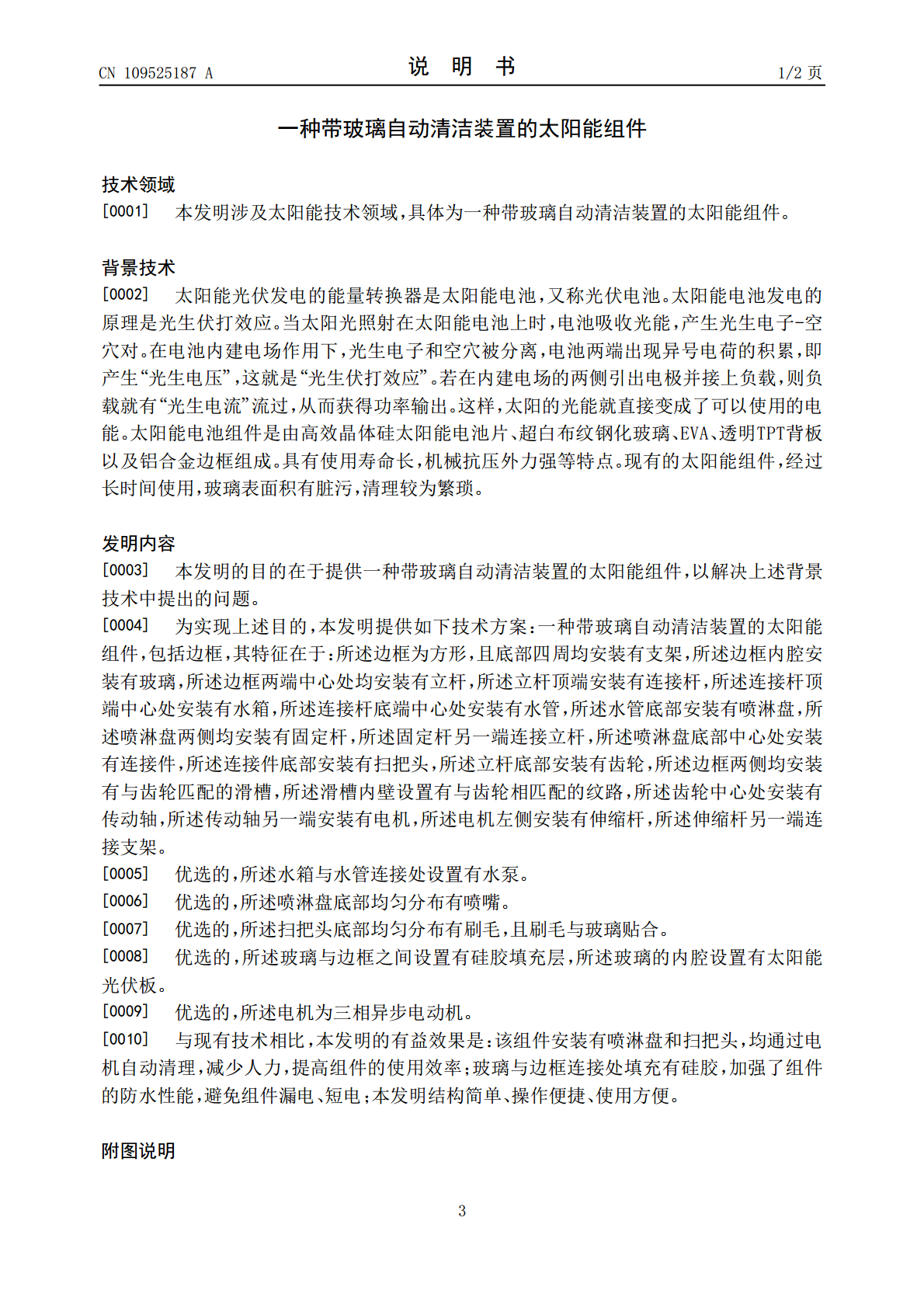

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109525187A(43)申请公布日2019.03.26(21)申请号201710837701.4(22)申请日2017.09.18(71)申请人扬州市星科光电照明科技有限公司地址225600江苏省扬州市高邮市送桥镇工业集中区纬19路(72)发明人金宝太唐国琴(51)Int.Cl.H02S40/10(2014.01)H02S30/10(2014.01)F24S25/20(2018.01)权利要求书1页说明书2页附图1页(54)发明名称一种带玻璃自动清洁装置的太阳能组件(57)摘要本发明公开了太阳能技术领域的一种带玻璃自动清洁装置的太阳能组件，包括边框，所述边框内腔安装有玻璃，所述边框两端中心处均安装有立杆，所述立杆顶端安装有连接杆，所述连接杆顶端中心处安装有水泵，所述连接杆底端中心处安装有水管，所述水管底部安装有喷淋盘，所述喷淋盘两侧均安装有固定杆，所述喷淋盘底部中心处安装有连接件，所述连接件底部安装有扫把头，所述立杆底部安装有齿轮，该组件安装有喷淋盘和扫把头，均通过电机自动清理，减少人力，提高组件的使用效率；玻璃与边框连接处填充有硅胶，加强了组件的防水性能，避免组件漏电、短电；本发明结构简单、操作便捷、使用方便。CN109525187ACN109525187A权利要求书1/1页1.一种带玻璃自动清洁装置的太阳能组件，包括边框(2)，其特征在于：所述边框(2)为方形，且底部四周均安装有支架(16)，所述边框(2)内腔安装有玻璃(1)，所述边框(2)两端中心处均安装有立杆(14)，所述立杆(14)顶端安装有连接杆(7)，所述连接杆(7)顶端中心处安装有水箱(6)，所述连接杆(7)底端中心处安装有水管(9)，所述水管(9)底部安装有喷淋盘(11)，所述喷淋盘(11)两侧均安装有固定杆(10)，所述固定杆(10)另一端连接立杆(14)，所述喷淋盘(11)底部中心处安装有连接件(8)，所述连接件(8)底部安装有扫把头(13)，所述立杆(14)底部安装有齿轮(4)，所述边框(2)两侧均安装有与齿轮(4)匹配的滑槽(12)，所述滑槽(12)内壁设置有与齿轮(4)相匹配的纹路，所述齿轮(4)中心处安装有传动轴(15)，所述传动轴(15)另一端安装有电机(5)，所述电机(5)左侧安装有伸缩杆(3)，所述伸缩杆(3)另一端连接支架(16)。2.根据权利要求1所述的一种带玻璃自动清洁装置的太阳能组件，其特征在于：所述水箱(6)与水管(9)连接处设置有水泵。3.根据权利要求1所述的一种带玻璃自动清洁装置的太阳能组件，其特征在于：所述喷淋盘(11)底部均匀分布有喷嘴。4.根据权利要求1所述的一种带玻璃自动清洁装置的太阳能组件，其特征在于：所述扫把头(13)底部均匀分布有刷毛，且刷毛与玻璃(1)贴合。5.根据权利要求1所述的一种带玻璃自动清洁装置的太阳能组件，其特征在于：所述玻璃(1)与边框(2)之间设置有硅胶填充层，所述玻璃(1)的内腔设置有太阳能光伏板。6.根据权利要求1所述的一种带玻璃自动清洁装置的太阳能组件，其特征在于：所述电机(5)为三相异步电动机。2CN109525187A说明书1/2页一种带玻璃自动清洁装置的太阳能组件技术领域[0001]本发明涉及太阳能技术领域，具体为一种带玻璃自动清洁装置的太阳能组件。背景技术[0002]太阳能光伏发电的能量转换器是太阳能电池，又称光伏电池。太阳能电池发电的原理是光生伏打效应。当太阳光照射在太阳能电池上时，电池吸收光能，产生光生电子-空穴对。在电池内建电场作用下，光生电子和空穴被分离，电池两端出现异号电荷的积累，即产生“光生电压”，这就是“光生伏打效应”。若在内建电场的两侧引出电极并接上负载，则负载就有“光生电流”流过，从而获得功率输出。这样，太阳的光能就直接变成了可以使用的电能。太阳能电池组件是由高效晶体硅太阳能电池片、超白布纹钢化玻璃、EVA、透明TPT背板以及铝合金边框组成。具有使用寿命长，机械抗压外力强等特点。现有的太阳能组件，经过长时间使用，玻璃表面积有脏污，清理较为繁琐。发明内容[0003]本发明的目的在于提供一种带玻璃自动清洁装置的太阳能组件，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种带玻璃自动清洁装置的太阳能组件，包括边框，其特征在于：所述边框为方形，且底部四周均安装有支架，所述边框内腔安装有玻璃，所述边框两端中心处均安装有立杆，所述立杆顶端安装有连接杆，所述连接杆顶端中心处安装有水箱，所述连接杆底端中心处安装有水管，所述水管底部安装有喷淋盘，所述喷淋盘两侧均安装有固定杆，所述固定杆另一端连接立杆，所述喷淋盘底部中心处安装有连接件，所述连接件底部安装有扫把头，所述
