一种传动轮的无级变速装置.pdf

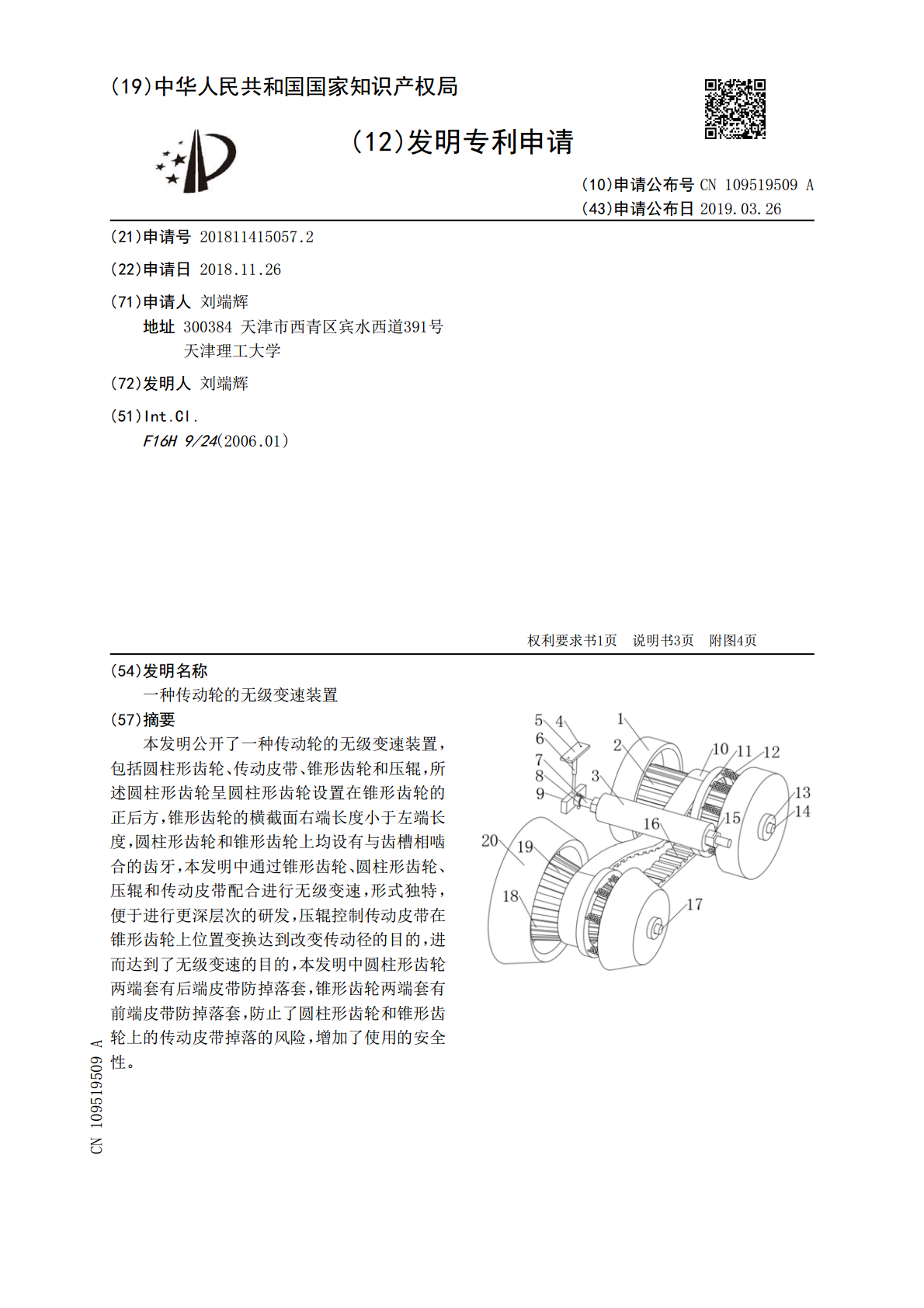

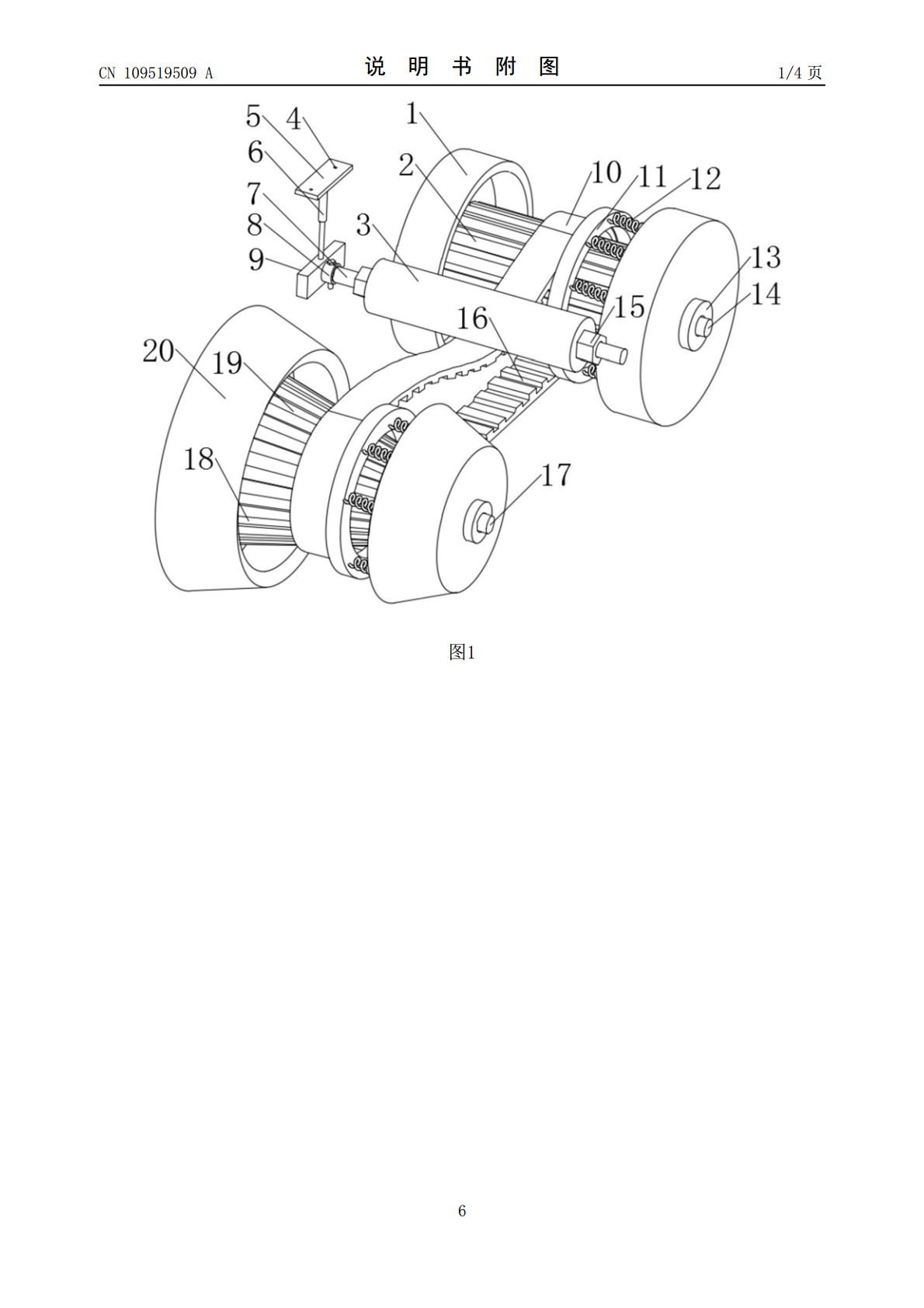

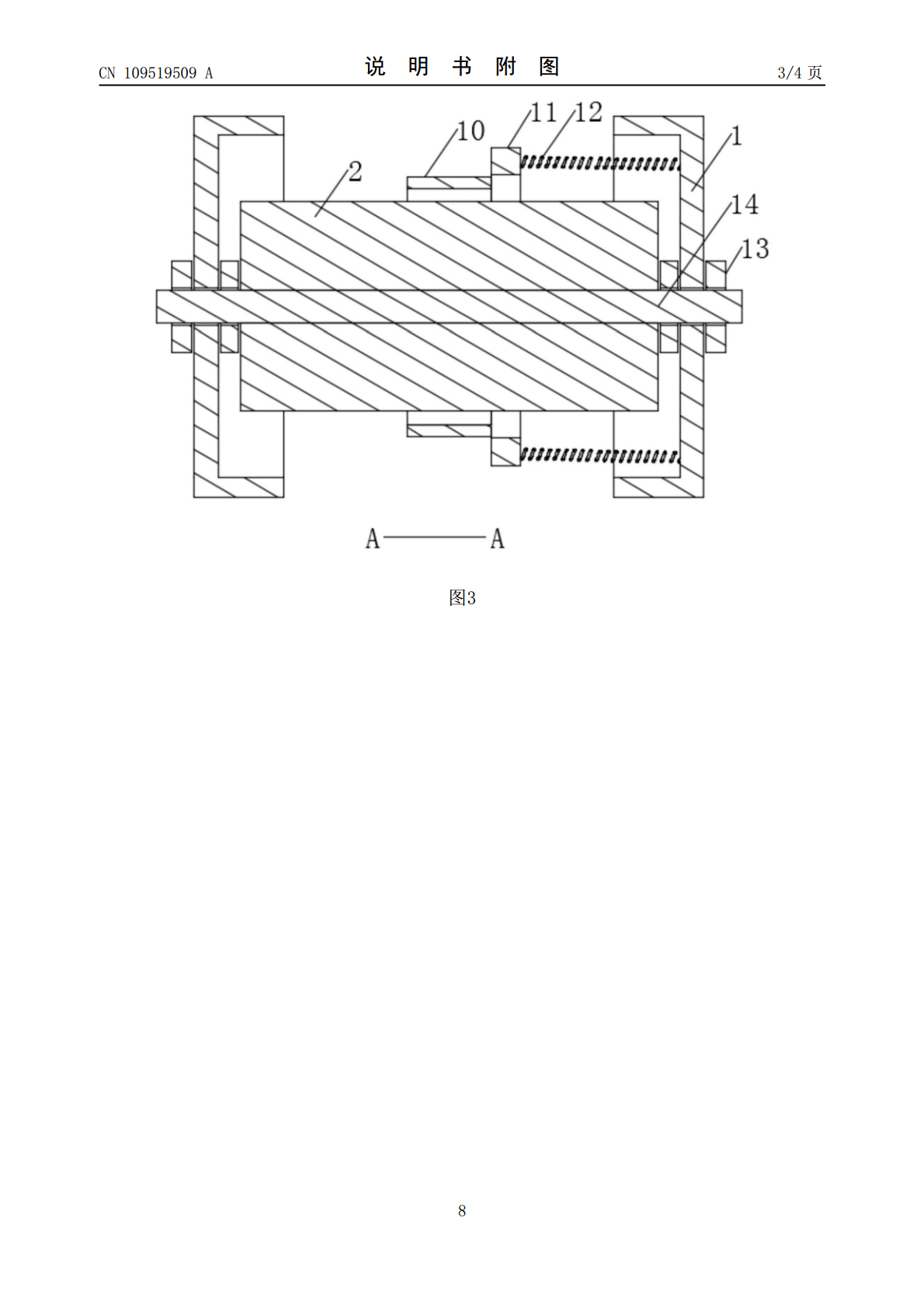

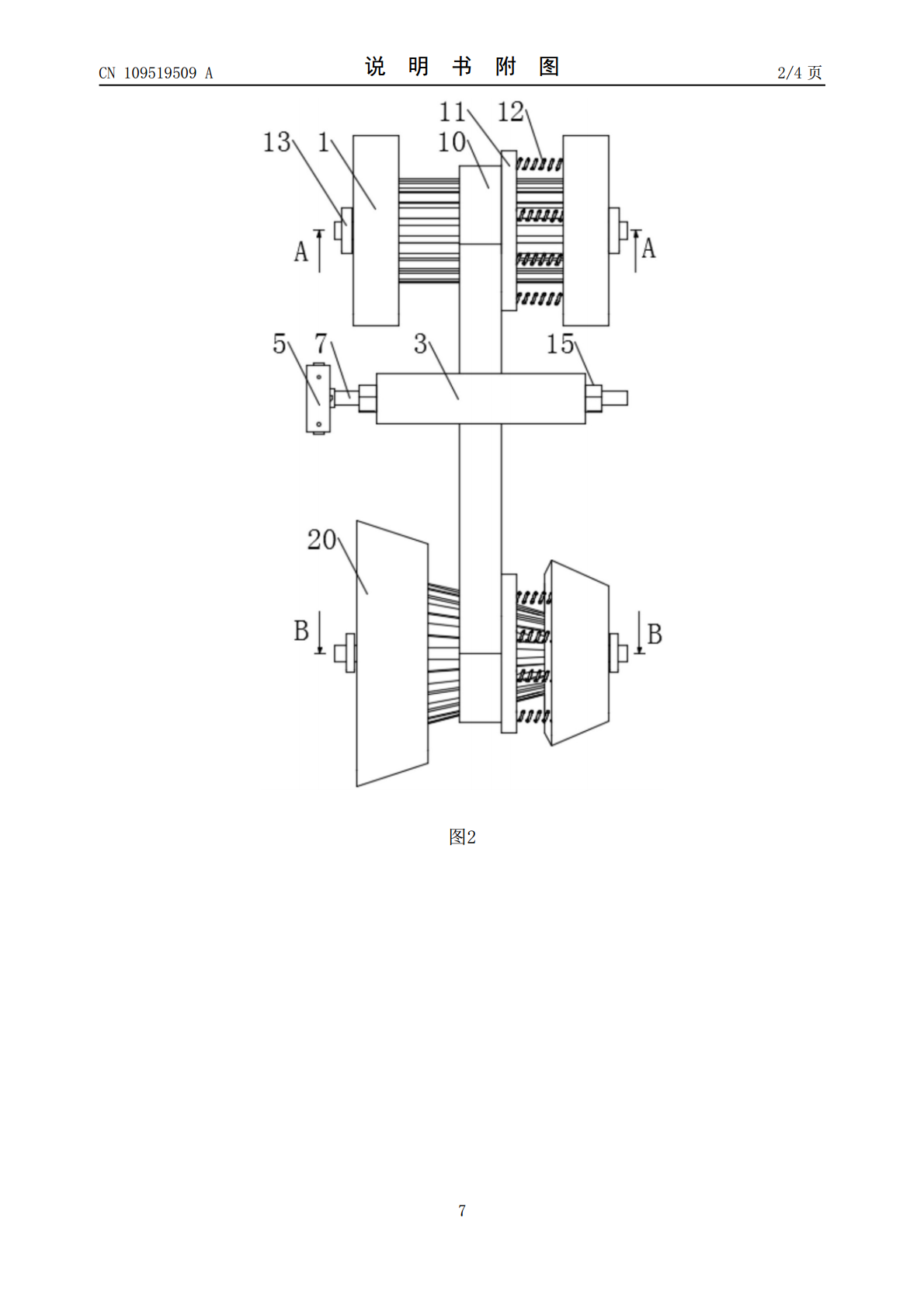

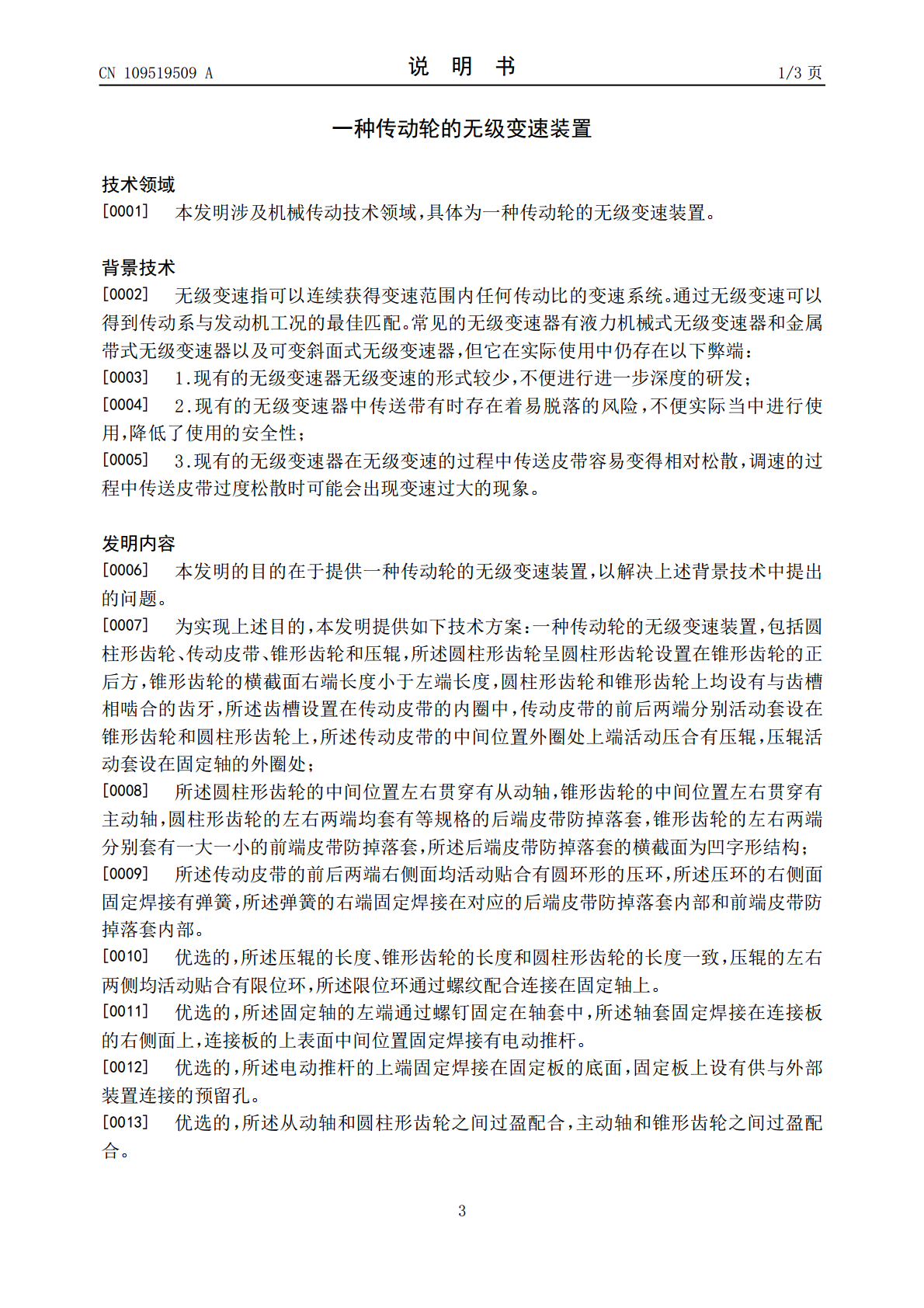

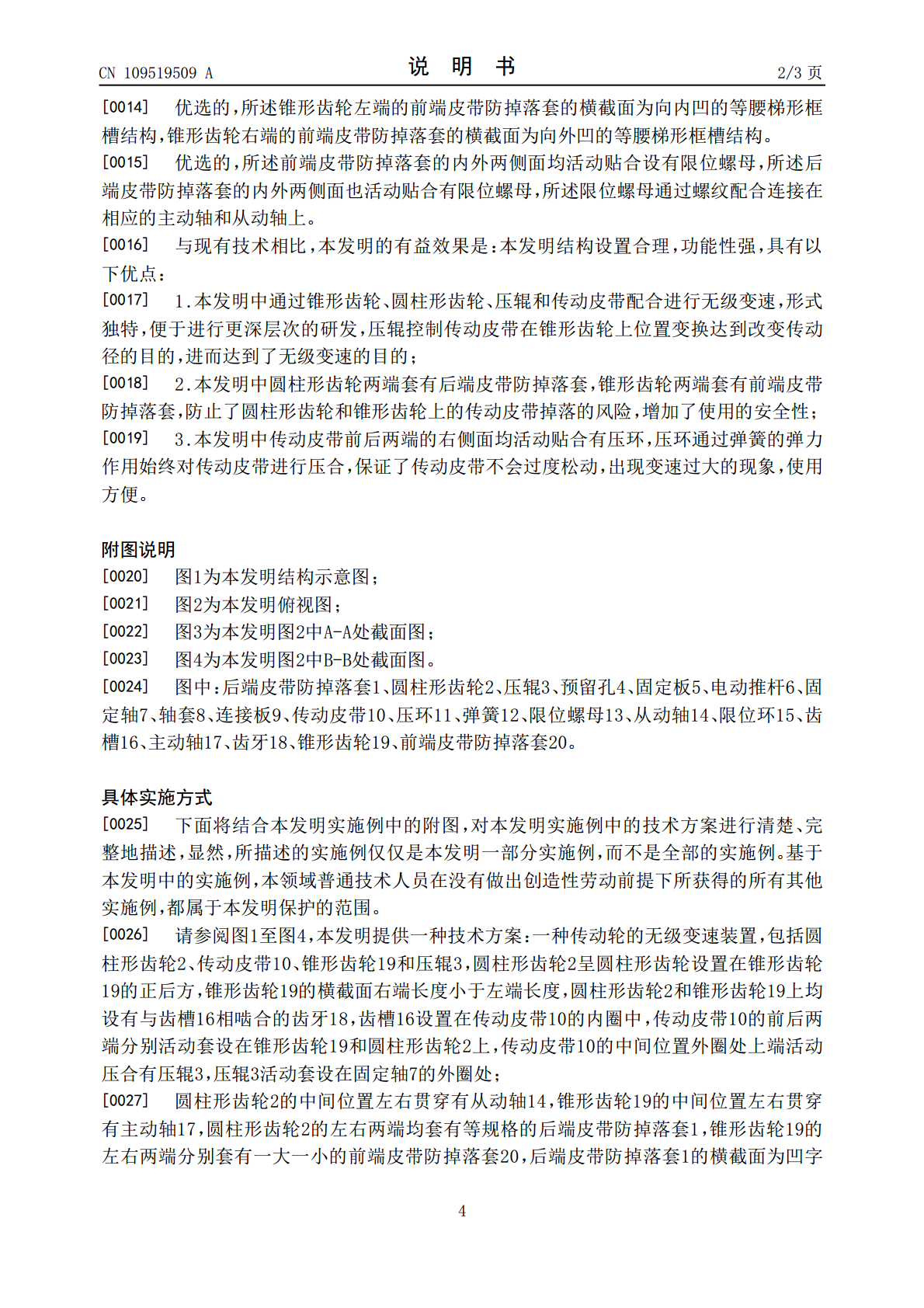

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109519509A(43)申请公布日2019.03.26(21)申请号201811415057.2(22)申请日2018.11.26(71)申请人刘端辉地址300384天津市西青区宾水西道391号天津理工大学(72)发明人刘端辉(51)Int.Cl.F16H9/24(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种传动轮的无级变速装置(57)摘要本发明公开了一种传动轮的无级变速装置，包括圆柱形齿轮、传动皮带、锥形齿轮和压辊，所述圆柱形齿轮呈圆柱形齿轮设置在锥形齿轮的正后方，锥形齿轮的横截面右端长度小于左端长度，圆柱形齿轮和锥形齿轮上均设有与齿槽相啮合的齿牙，本发明中通过锥形齿轮、圆柱形齿轮、压辊和传动皮带配合进行无级变速，形式独特，便于进行更深层次的研发，压辊控制传动皮带在锥形齿轮上位置变换达到改变传动径的目的，进而达到了无级变速的目的，本发明中圆柱形齿轮两端套有后端皮带防掉落套，锥形齿轮两端套有前端皮带防掉落套，防止了圆柱形齿轮和锥形齿轮上的传动皮带掉落的风险，增加了使用的安全性。CN109519509ACN109519509A权利要求书1/1页1.一种传动轮的无级变速装置，包括圆柱形齿轮(2)、传动皮带(10)、锥形齿轮(19)和压辊(3)，其特征在于：所述圆柱形齿轮(2)呈圆柱形齿轮设置在锥形齿轮(19)的正后方，锥形齿轮(19)的横截面右端长度小于左端长度，圆柱形齿轮(2)和锥形齿轮(19)上均设有与齿槽(16)相啮合的齿牙(18)，所述齿槽(16)设置在传动皮带(10)的内圈中，传动皮带(10)的前后两端分别活动套设在锥形齿轮(19)和圆柱形齿轮(2)上，所述传动皮带(10)的中间位置外圈处上端活动压合有压辊(3)，压辊(3)活动套设在固定轴(7)的外圈处；所述圆柱形齿轮(2)的中间位置左右贯穿有从动轴(14)，锥形齿轮(19)的中间位置左右贯穿有主动轴(17)，圆柱形齿轮(2)的左右两端均套有等规格的后端皮带防掉落套(1)，锥形齿轮(19)的左右两端分别套有一大一小的前端皮带防掉落套(20)，所述后端皮带防掉落套(1)的横截面为凹字形结构；所述传动皮带(10)的前后两端右侧面均活动贴合有圆环形的压环(11)，所述压环(11)的右侧面固定焊接有弹簧(12)，所述弹簧(12)的右端固定焊接在对应的后端皮带防掉落套(1)内部和前端皮带防掉落套(20)内部。2.根据权利要求1所述的一种传动轮的无级变速装置，其特征在于：所述压辊(3)的长度、锥形齿轮(19)的长度和圆柱形齿轮(2)的长度一致，压辊(3)的左右两侧均活动贴合有限位环(15)，所述限位环(15)通过螺纹配合连接在固定轴(7)上。3.根据权利要求1所述的一种传动轮的无级变速装置，其特征在于：所述固定轴(7)的左端通过螺钉固定在轴套(8)中，所述轴套(8)固定焊接在连接板(9)的右侧面上，连接板(9)的上表面中间位置固定焊接有电动推杆(6)。4.根据权利要求3所述的一种传动轮的无级变速装置，其特征在于：所述电动推杆(6)的上端固定焊接在固定板(5)的底面，固定板(5)上设有供与外部装置连接的预留孔(4)。5.根据权利要求1所述的一种传动轮的无级变速装置，其特征在于：所述从动轴(14)和圆柱形齿轮(2)之间过盈配合，主动轴(17)和锥形齿轮(19)之间过盈配合。6.根据权利要求1所述的一种传动轮的无级变速装置，其特征在于：所述锥形齿轮(19)左端的前端皮带防掉落套(20)的横截面为向内凹的等腰梯形框槽结构，锥形齿轮(19)右端的前端皮带防掉落套(20)的横截面为向外凹的等腰梯形框槽结构。7.根据权利要求1所述的一种传动轮的无级变速装置，其特征在于：所述前端皮带防掉落套(20)的内外两侧面均活动贴合设有限位螺母(13)，所述后端皮带防掉落套(1)的内外两侧面也活动贴合有限位螺母(13)，所述限位螺母(13)通过螺纹配合连接在相应的主动轴(17)和从动轴(14)上。2CN109519509A说明书1/3页一种传动轮的无级变速装置技术领域[0001]本发明涉及机械传动技术领域，具体为一种传动轮的无级变速装置。背景技术[0002]无级变速指可以连续获得变速范围内任何传动比的变速系统。通过无级变速可以得到传动系与发动机工况的最佳匹配。常见的无级变速器有液力机械式无级变速器和金属带式无级变速器以及可变斜面式无级变速器，但它在实际使用中仍存在以下弊端：[0003]1.现有的无级变速器无级变速的形式较少，不便进行进一步深度的研发；[0004]2.现有的无级变速器中传送带有时存在着易脱落的风险，不便实际当中进行使用，降低了使用的安全性；[0005]3.现有的无级变速器在无级变速的过程中传
