一种多功能产科临床用产前诊断治疗仪.pdf

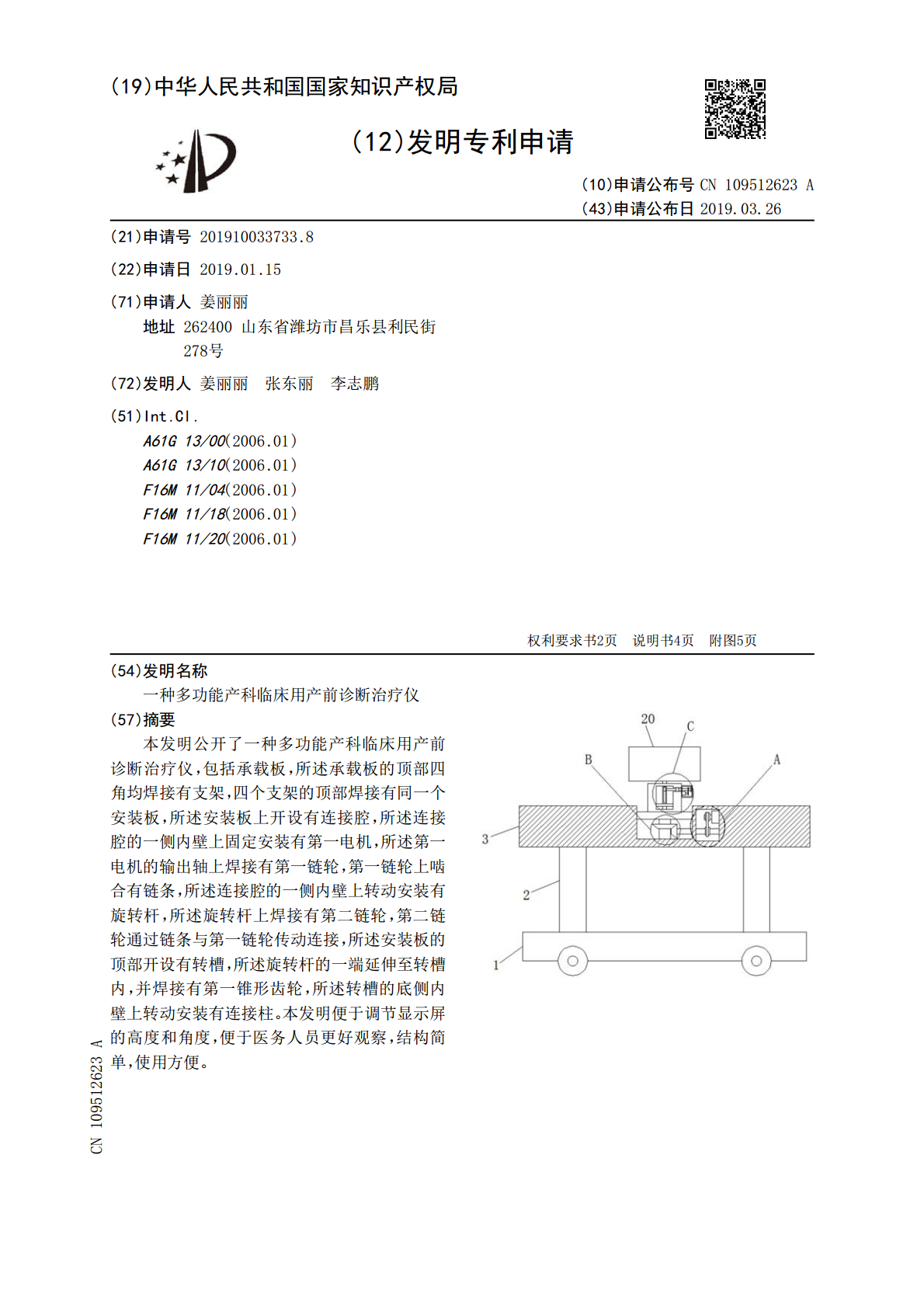

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109512623A(43)申请公布日2019.03.26(21)申请号201910033733.8(22)申请日2019.01.15(71)申请人姜丽丽地址262400山东省潍坊市昌乐县利民街278号(72)发明人姜丽丽张东丽李志鹏(51)Int.Cl.A61G13/00(2006.01)A61G13/10(2006.01)F16M11/04(2006.01)F16M11/18(2006.01)F16M11/20(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种多功能产科临床用产前诊断治疗仪(57)摘要本发明公开了一种多功能产科临床用产前诊断治疗仪，包括承载板，所述承载板的顶部四角均焊接有支架，四个支架的顶部焊接有同一个安装板，所述安装板上开设有连接腔，所述连接腔的一侧内壁上固定安装有第一电机，所述第一电机的输出轴上焊接有第一链轮，第一链轮上啮合有链条，所述连接腔的一侧内壁上转动安装有旋转杆，所述旋转杆上焊接有第二链轮，第二链轮通过链条与第一链轮传动连接，所述安装板的顶部开设有转槽，所述旋转杆的一端延伸至转槽内，并焊接有第一锥形齿轮，所述转槽的底侧内壁上转动安装有连接柱。本发明便于调节显示屏的高度和角度，便于医务人员更好观察，结构简单，使用方便。CN109512623ACN109512623A权利要求书1/2页1.一种多功能产科临床用产前诊断治疗仪，包括承载板（1），其特征在于，所述承载板（1）的顶部四角均焊接有支架（2），四个支架（2）的顶部焊接有同一个安装板（3），所述安装板（3）上开设有连接腔（4），所述连接腔（4）的一侧内壁上固定安装有第一电机（5），所述第一电机（5）的输出轴上焊接有第一链轮（6），第一链轮（6）上啮合有链条（7），所述连接腔（4）的一侧内壁上转动安装有旋转杆（8），所述旋转杆（8）上焊接有第二链轮（9），第二链轮（9）通过链条（7）与第一链轮（6）传动连接，所述安装板（3）的顶部开设有转槽（10），所述旋转杆（8）的一端延伸至转槽（10）内，并焊接有第一锥形齿轮（11），所述转槽（10）的底侧内壁上转动安装有连接柱（12），所述连接柱（12）上焊接有第二锥形齿轮（13），第二锥形齿轮（13）与第一锥形齿轮（11）相啮合，所述连接柱（12）的顶部焊接有固定盘（14），固定盘（14）滑动安装在转槽（10）内，所述固定盘（14）的顶部焊接有固定座（15），所述固定座（15）上开设有移动腔（16），所述移动腔（16）内滑动安装有固定柱（17），固定柱（17）上套设有滑动板（18），滑动板（18）滑动安装在移动腔（16）内，所述固定柱（17）上焊接有齿条（19），所述固定柱（17）的顶端延伸至固定座（15）外，并固定安装有显示屏（20），所述固定座（15）的一侧开设有转动孔（21），转动孔（21）内转动安装有活动杆（22），转动孔（21）内固定安装有第一轴承（23），第一轴承（23）套设在活动杆（22）上，所述活动杆（22）的一端延伸至移动腔（16）内，并焊接有齿轮（24），齿轮（24）与齿条（19）相啮合，所述固定座（15）的一侧焊接有安装座（25），安装座（25）上开设有安装腔（26），安装腔（26）的顶侧内壁上焊接有支撑板（27），所述活动杆（22）的另一端延伸至安装腔（26）内，并转动安装在支撑板（27）内，所述活动杆（22）上焊接有从动轮（28），所述安装腔（26）靠近固定座（15）的一侧内壁上固定安装有第二电机（29），第二电机（29）的输出轴上焊接有主动轮（30），主动轮（30）与从动轮（28）相啮合。2.根据权利要求1所述的一种多功能产科临床用产前诊断治疗仪，其特征在于，所述固定座（15）的一侧固定安装有气缸，气缸的活塞杆延伸至移动腔（16）内，并焊接有限位柱，固定柱（17）远离安装座（25）的一侧等间距开设有多个限位槽，限位柱与多个限位槽相适配。3.根据权利要求1所述的一种多功能产科临床用产前诊断治疗仪，其特征在于，所述转槽（10）靠近连接腔（4）的一侧内壁上开设有第一圆孔，旋转杆（8）转动安装在第一圆孔内，第一圆孔内固定安装有第二轴承，第二轴承套设在旋转杆（8）上。4.根据权利要求1所述的一种多功能产科临床用产前诊断治疗仪，其特征在于，所述连接腔（4）的一侧内壁上开设有第一固定槽，旋转杆（8）转动安装在固定槽内，固定槽内固定安装有第三轴承，第三轴承套设在旋转杆（8）上。5.根据权利要求1所述的一种多功能产科临床用产前诊断治疗仪，其特征在于，所述转槽（10）的底侧内壁上开设有第二固定槽，连接柱（12）转动安装在第二固定槽内，第二固定槽内固定安装有第四轴承，第四轴承套设在连接柱（12）上。6.根
