一种多功能妇产科临床用产前诊断治疗仪.pdf

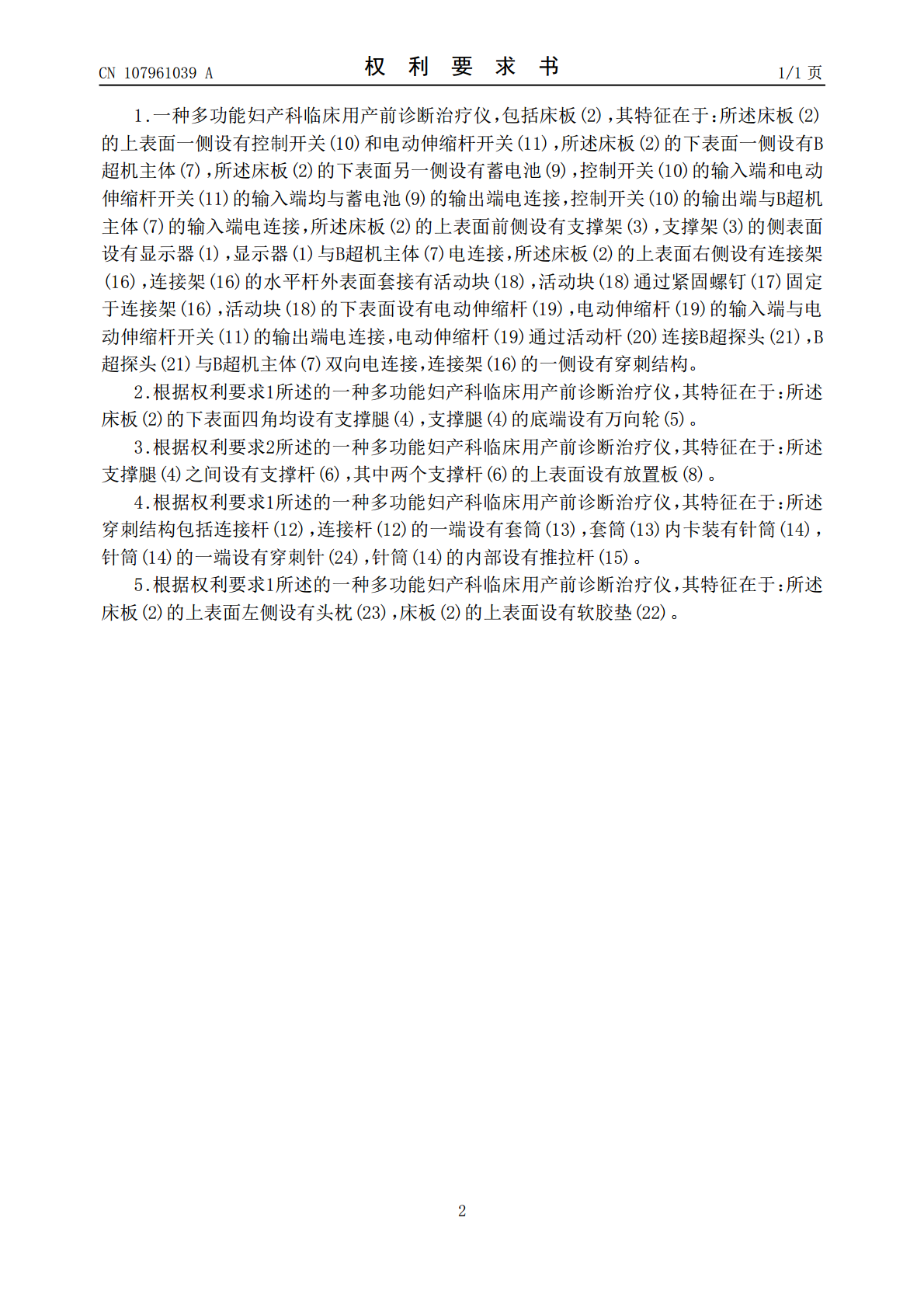

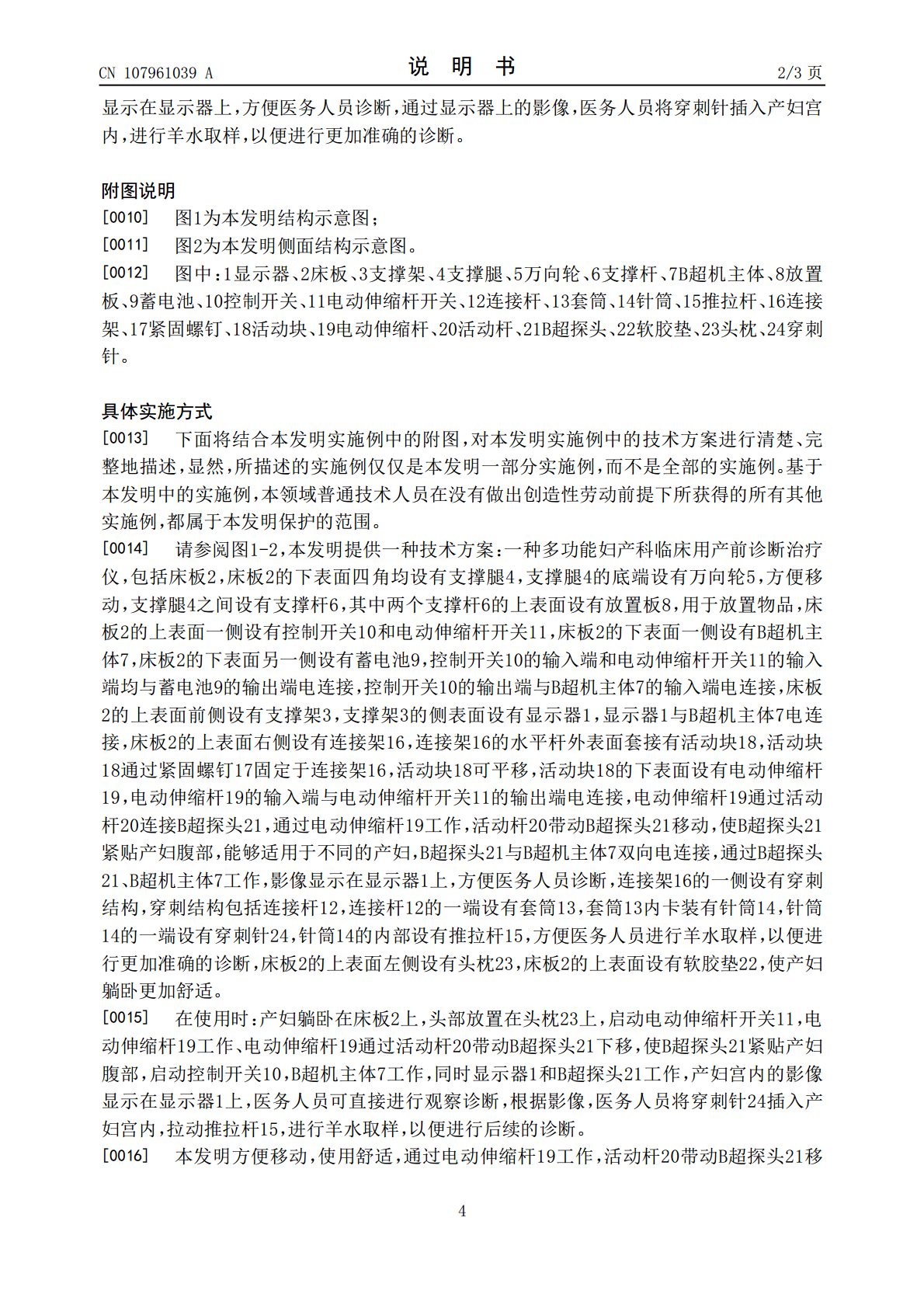

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107961039A(43)申请公布日2018.04.27(21)申请号201711375884.9(22)申请日2017.12.19(71)申请人侯艳萍地址277100山东省枣庄市峄城区承水中路10号(72)发明人侯艳萍王丽(74)专利代理机构北京高沃律师事务所11569代理人王加贵(51)Int.Cl.A61B8/08(2006.01)A61B10/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种多功能妇产科临床用产前诊断治疗仪(57)摘要本发明公开了一种多功能妇产科临床用产前诊断治疗仪，包括床板，床板的上表面一侧设有控制开关和电动伸缩杆开关，床板的下表面一侧设有B超机主体，床板的下表面另一侧设有蓄电池，控制开关的输入端和电动伸缩杆开关的输入端均与蓄电池的输出端电连接，控制开关的输出端与B超机主体的输入端电连接，床板的上表面前侧设有支撑架，支撑架的侧表面设有显示器，显示器与B超机主体电连接，床板的上表面右侧设有连接架，连接架的水平杆外表面套接有活动块，活动块通过紧固螺钉固定于连接架。本多功能妇产科临床用产前诊断治疗仪，使用舒适，能够直接显示宫内胎儿的影像，而且能够进行羊水穿刺取样，给医务人员带来便利。CN107961039ACN107961039A权利要求书1/1页1.一种多功能妇产科临床用产前诊断治疗仪，包括床板(2)，其特征在于：所述床板(2)的上表面一侧设有控制开关(10)和电动伸缩杆开关(11)，所述床板(2)的下表面一侧设有B超机主体(7)，所述床板(2)的下表面另一侧设有蓄电池(9)，控制开关(10)的输入端和电动伸缩杆开关(11)的输入端均与蓄电池(9)的输出端电连接，控制开关(10)的输出端与B超机主体(7)的输入端电连接，所述床板(2)的上表面前侧设有支撑架(3)，支撑架(3)的侧表面设有显示器(1)，显示器(1)与B超机主体(7)电连接，所述床板(2)的上表面右侧设有连接架(16)，连接架(16)的水平杆外表面套接有活动块(18)，活动块(18)通过紧固螺钉(17)固定于连接架(16)，活动块(18)的下表面设有电动伸缩杆(19)，电动伸缩杆(19)的输入端与电动伸缩杆开关(11)的输出端电连接，电动伸缩杆(19)通过活动杆(20)连接B超探头(21)，B超探头(21)与B超机主体(7)双向电连接，连接架(16)的一侧设有穿刺结构。2.根据权利要求1所述的一种多功能妇产科临床用产前诊断治疗仪，其特征在于：所述床板(2)的下表面四角均设有支撑腿(4)，支撑腿(4)的底端设有万向轮(5)。3.根据权利要求2所述的一种多功能妇产科临床用产前诊断治疗仪，其特征在于：所述支撑腿(4)之间设有支撑杆(6)，其中两个支撑杆(6)的上表面设有放置板(8)。4.根据权利要求1所述的一种多功能妇产科临床用产前诊断治疗仪，其特征在于：所述穿刺结构包括连接杆(12)，连接杆(12)的一端设有套筒(13)，套筒(13)内卡装有针筒(14)，针筒(14)的一端设有穿刺针(24)，针筒(14)的内部设有推拉杆(15)。5.根据权利要求1所述的一种多功能妇产科临床用产前诊断治疗仪，其特征在于：所述床板(2)的上表面左侧设有头枕(23)，床板(2)的上表面设有软胶垫(22)。2CN107961039A说明书1/3页一种多功能妇产科临床用产前诊断治疗仪技术领域[0001]本发明涉及医疗器械技术领域，具体为一种多功能妇产科临床用产前诊断治疗仪。背景技术[0002]产前诊断又称出生前诊断或宫内诊断。是在胎儿出生前，应用各种方法检测胎儿的健康状况，对患病的胎儿做出诊断，进行选择性流产或宫内治疗，达到优生的目的。根据诊断的途径，产前诊断的方法分为侵入性与非侵入性，羊水穿刺就是侵入性的一种。现有的妇产科临床用产前诊断治疗仪一般为B超检测仪，能够查看宫内胎儿的影像，但操作繁琐，功能单一，有时产妇还需要进行羊水穿刺，进行更加准确地诊断，而一般的B超检测仪不具备羊水穿刺取样结构。发明内容[0003]本发明要解决的技术问题是克服现有的缺陷，提供一种多功能妇产科临床用产前诊断治疗仪，可以移动，使用舒适，能够直接显示宫内胎儿的影像，而且能够进行羊水穿刺取样，给医务人员带来便利，可以有效解决背景技术中的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种多功能妇产科临床用产前诊断治疗仪，包括床板，所述床板的上表面一侧设有控制开关和电动伸缩杆开关，所述床板的下表面一侧设有B超机主体，所述床板的下表面另一侧设有蓄电池，控制开关的输入端和电动伸缩杆开关的输入端均与蓄电池的输出端电连接，控制开关的输出端与B超机主体的输入端电连接，所述床板的上表面前侧设有支撑
