旋转导电装置.pdf

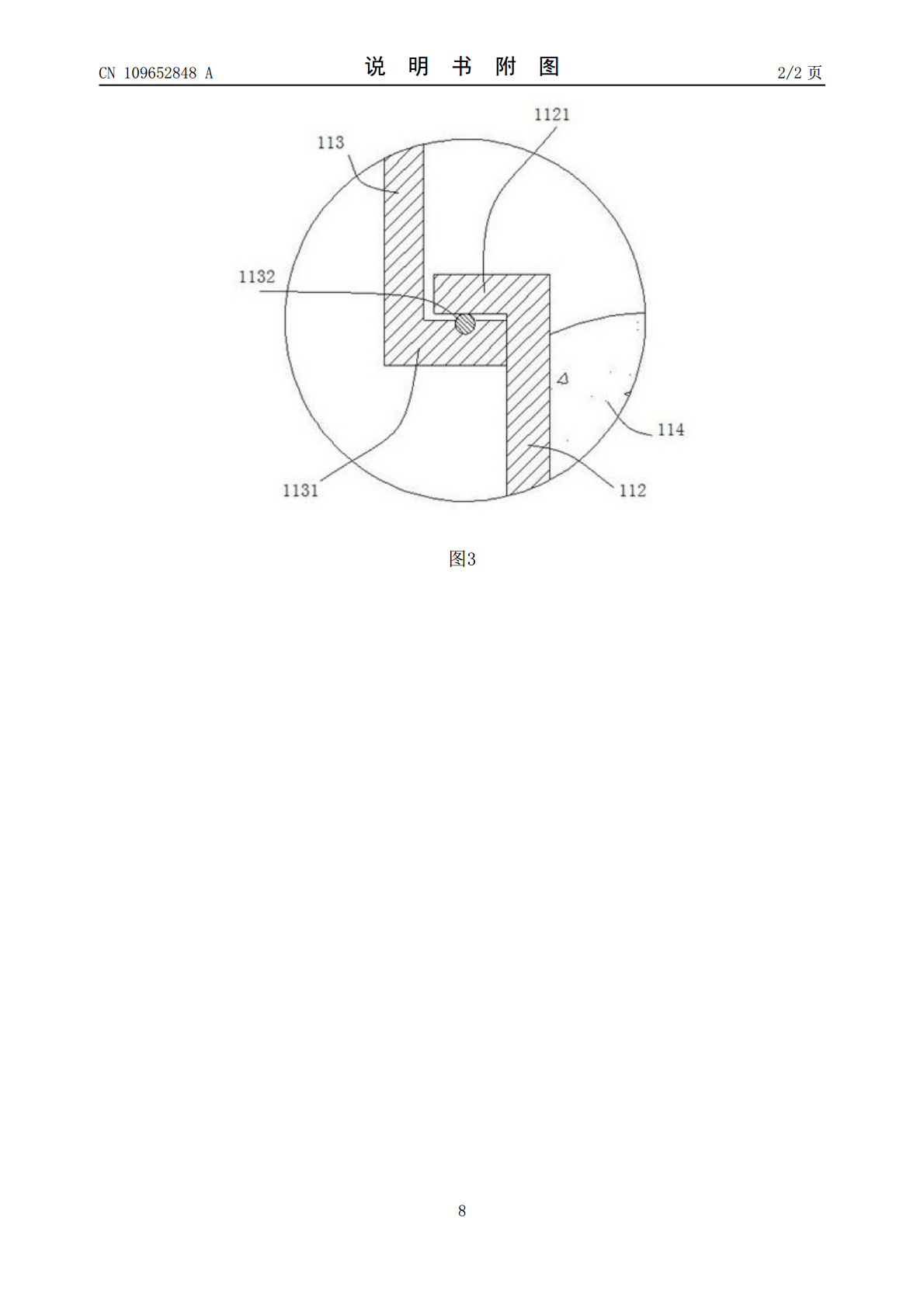

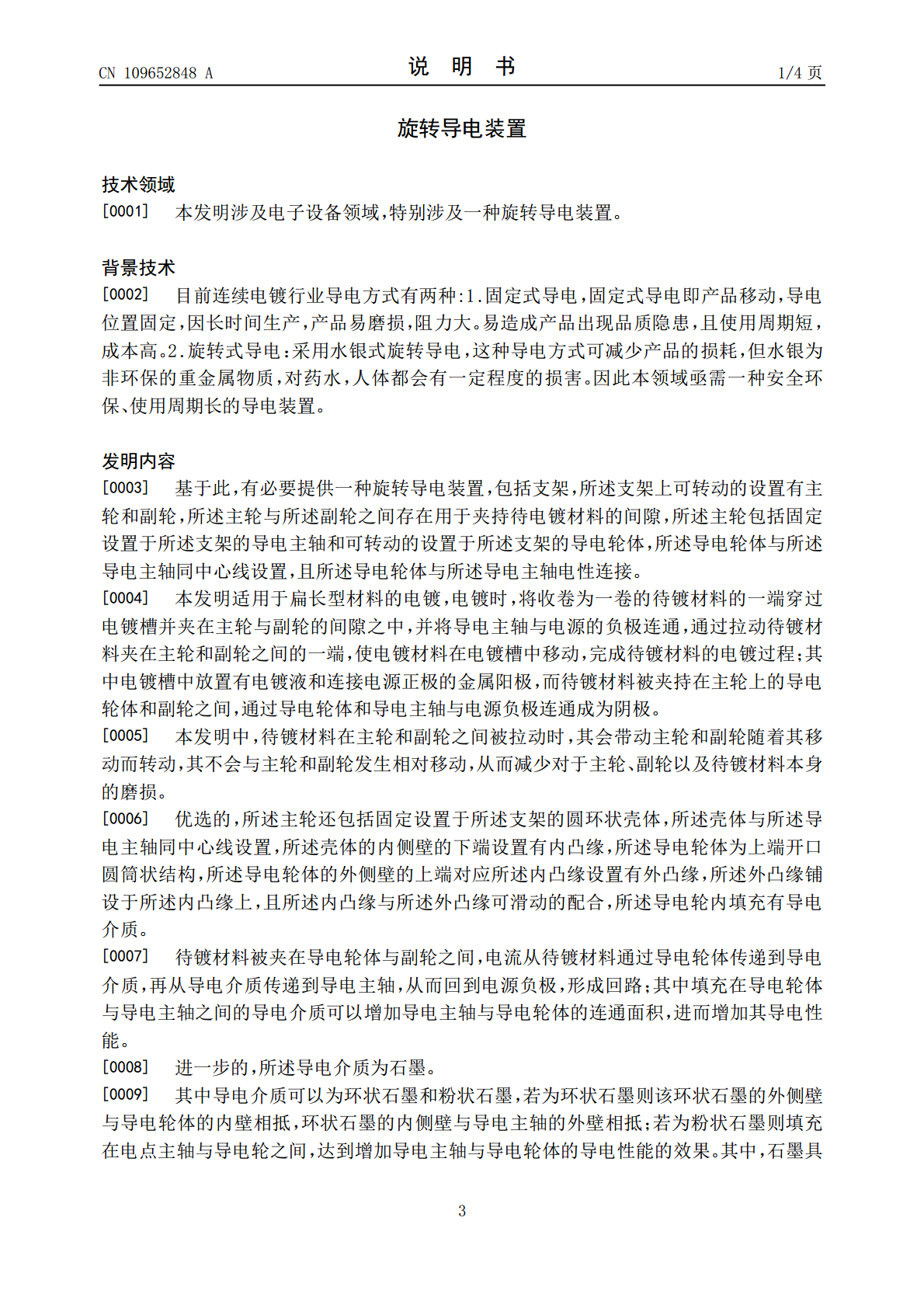

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109652848A(43)申请公布日2019.04.19(21)申请号201811605778.X(22)申请日2018.12.27(71)申请人惠州市慧丰电子材料有限公司地址516100广东省惠州市博罗县龙溪镇球岗村下塱组岭头狐狸岗(土名)地段(72)发明人贺正林陈平(74)专利代理机构惠州市超越知识产权代理事务所(普通合伙)44349代理人陈文福(51)Int.Cl.C25D17/00(2006.01)C25D7/06(2006.01)H01R39/64(2006.01)权利要求书1页说明书4页附图2页(54)发明名称旋转导电装置(57)摘要本发明涉及一种旋转导电装置，包括支架，所述支架上可转动的设置有主轮和副轮，所述主轮与所述副轮之间存在用于夹持待电镀材料的间隙，所述主轮包括固定设置于所述支架的导电主轴和可转动的设置于所述支架的导电轮体，所述导电轮体与所述导电主轴同中心线设置，且所述导电轮体与所述导电主轴电性连接。本发明可以有效减少本身以及待镀材料的磨损。CN109652848ACN109652848A权利要求书1/1页1.一种旋转导电装置，其特征在于，包括支架，所述支架上可转动的设置有主轮和副轮，所述主轮与所述副轮之间存在用于夹持待电镀材料的间隙，所述主轮包括固定设置于所述支架的导电主轴和可转动的设置于所述支架的导电轮体，所述导电轮体与所述导电主轴同中心线设置，且所述导电轮体与所述导电主轴电性连接。2.根据权利要求1所述的旋转导电装置，其特征在于，所述主轮还包括固定设置于所述支架的圆环状壳体，所述壳体与所述导电主轴同中心线设置，所述壳体的内侧壁的下端设置有内凸缘，所述导电轮体为上端开口圆筒状结构，所述导电轮体的外侧壁的上端对应所述内凸缘设置有外凸缘，所述外凸缘铺设于所述内凸缘上，且所述内凸缘与所述外凸缘可滑动的配合，所述导电轮内填充有导电介质。3.根据权利要求2所述的旋转导电装置，其特征在于，所述导电介质为石墨。4.根据权利要求2或3所述的旋转导电装置，其特征在于，所述导电介质的体积占所述导电轮体的容积的50%-85%。5.根据权利要求2所述的旋转导电装置，其特征在于，所述内凸缘的表面嵌设有若干滚珠，所述滚珠与所述内凸缘可转动的配合，且所述滚珠以内凸缘的中心线为中心线呈环状分布。6.根据权利要求2所述的旋转导电装置，其特征在于，所述外凸缘的侧壁与所述壳体的内壁相抵，且与所述壳体可滑动的配合。7.根据权利要求2所述的旋转导电装置，其特征在于，所述副轮包括底板、固定设置于所述底板的副轴和可转动地设置于所述副轴上的副轮体，且所述副轮体与所述副轴同中心线设置，所述底板可移动的设置于所述支架。8.根据权利要求7所述的旋转导电装置，其特征在于，所述支架上设置有两相互平行设置的且贯穿所述支架的长槽，所述长槽朝向所述主轮设置，所述底板对应两个长槽设置有两个通孔，所述通孔内安装有用于穿过长槽以连接支架和底板的螺栓。9.根据权利要求7所述的旋转导电装置，其特征在于，所述导电轮体的下方设置有与所述导电轮体同中心线设置的第一转盘，所述第一转盘呈圆形，所述第一转盘的下方固定设置有与所述第一转盘同中心线设置的圆形底板，所述底板的直径大于所述转盘的直径，所述副轮的下方对应所述第一转盘设置有第二转盘，所述第二转盘于所述第一转盘位于同一水平高度，且所述第二转盘部分位于所述底板的上方且与所述底板相抵。2CN109652848A说明书1/4页旋转导电装置技术领域[0001]本发明涉及电子设备领域，特别涉及一种旋转导电装置。背景技术[0002]目前连续电镀行业导电方式有两种:1.固定式导电，固定式导电即产品移动，导电位置固定，因长时间生产，产品易磨损，阻力大。易造成产品出现品质隐患，且使用周期短，成本高。2.旋转式导电：采用水银式旋转导电，这种导电方式可减少产品的损耗，但水银为非环保的重金属物质，对药水，人体都会有一定程度的损害。因此本领域亟需一种安全环保、使用周期长的导电装置。发明内容[0003]基于此，有必要提供一种旋转导电装置，包括支架，所述支架上可转动的设置有主轮和副轮，所述主轮与所述副轮之间存在用于夹持待电镀材料的间隙，所述主轮包括固定设置于所述支架的导电主轴和可转动的设置于所述支架的导电轮体，所述导电轮体与所述导电主轴同中心线设置，且所述导电轮体与所述导电主轴电性连接。[0004]本发明适用于扁长型材料的电镀，电镀时，将收卷为一卷的待镀材料的一端穿过电镀槽并夹在主轮与副轮的间隙之中，并将导电主轴与电源的负极连通，通过拉动待镀材料夹在主轮和副轮之间的一端，使电镀材料在电镀槽中移动，完成待镀材料的电镀过程；其中电镀槽中放置有电镀液和连接电源正极的金属阳极，而待镀材料被夹持
