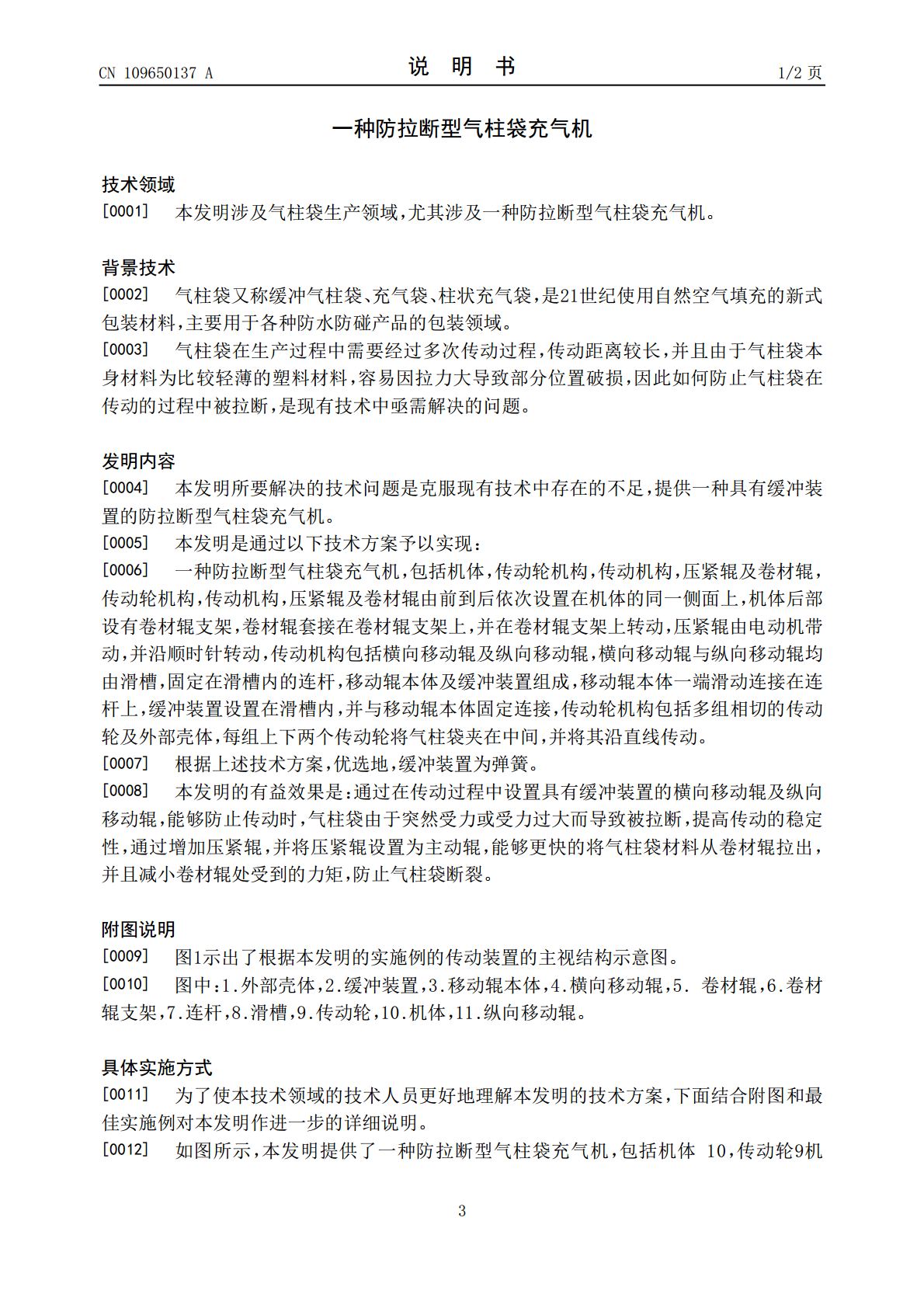

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109650137A(43)申请公布日2019.04.19(21)申请号201811630170.2(22)申请日2018.12.28(71)申请人天津秦川金晨科技有限公司地址300000天津市滨海新区经济技术开发区黄海路276号泰达中小企业园4号楼二层207号厂房(72)发明人高玉琴(74)专利代理机构天津展誉专利代理有限公司12221代理人陈欣(51)Int.Cl.B65H23/26(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种防拉断型气柱袋充气机(57)摘要本发明涉及气柱袋生产领域，尤其涉及一种防拉断型气柱袋充气机。其包括机体，传动轮机构，传动机构，压紧辊及卷材辊，机体后部设有卷材辊支架，传动机构包括横向移动辊及纵向移动辊，横向移动辊与纵向移动辊均由滑槽，固定在滑槽内的连杆，移动辊本体及缓冲装置组成，移动辊本体一端滑动连接在连杆上，缓冲装置设置在滑槽内，并与移动辊本体固定连接，传动轮机构包括多组相切的传动轮及外部壳体，每组上下两个传动轮将气柱袋夹在中间，并将其沿直线传动。本发明能够防止传动时，气柱袋由于突然受力或受力过大而导致被拉断，提高传动的稳定性。CN109650137ACN109650137A权利要求书1/1页1.一种防拉断型气柱袋充气机，其特征在于，包括机体，传动轮机构，传动机构，压紧辊及卷材辊，所述传动轮机构，传动机构，压紧辊及卷材辊由前到后依次设置在机体的同一侧面上，机体后部设有卷材辊支架，所述卷材辊套接在卷材辊支架上，并在卷材辊支架上转动，压紧辊由电动机带动，并沿顺时针转动，所述传动机构包括横向移动辊及纵向移动辊，横向移动辊与纵向移动辊均由滑槽，固定在滑槽内的连杆，移动辊本体及缓冲装置组成，移动辊本体一端滑动连接在连杆上，缓冲装置设置在滑槽内，并与移动辊本体固定连接，所述传动轮机构包括多组相切的传动轮及外部壳体，每组上下两个传动轮将气柱袋夹在中间，并将其沿直线传动。2.根据权利要求1所述的防拉断型气柱袋充气机，其特征在于，所述缓冲装置为弹簧。2CN109650137A说明书1/2页一种防拉断型气柱袋充气机技术领域[0001]本发明涉及气柱袋生产领域，尤其涉及一种防拉断型气柱袋充气机。背景技术[0002]气柱袋又称缓冲气柱袋、充气袋、柱状充气袋，是21世纪使用自然空气填充的新式包装材料，主要用于各种防水防碰产品的包装领域。[0003]气柱袋在生产过程中需要经过多次传动过程，传动距离较长，并且由于气柱袋本身材料为比较轻薄的塑料材料，容易因拉力大导致部分位置破损，因此如何防止气柱袋在传动的过程中被拉断，是现有技术中亟需解决的问题。发明内容[0004]本发明所要解决的技术问题是克服现有技术中存在的不足，提供一种具有缓冲装置的防拉断型气柱袋充气机。[0005]本发明是通过以下技术方案予以实现：[0006]一种防拉断型气柱袋充气机，包括机体，传动轮机构，传动机构，压紧辊及卷材辊，传动轮机构，传动机构，压紧辊及卷材辊由前到后依次设置在机体的同一侧面上，机体后部设有卷材辊支架，卷材辊套接在卷材辊支架上，并在卷材辊支架上转动，压紧辊由电动机带动，并沿顺时针转动，传动机构包括横向移动辊及纵向移动辊，横向移动辊与纵向移动辊均由滑槽，固定在滑槽内的连杆，移动辊本体及缓冲装置组成，移动辊本体一端滑动连接在连杆上，缓冲装置设置在滑槽内，并与移动辊本体固定连接，传动轮机构包括多组相切的传动轮及外部壳体，每组上下两个传动轮将气柱袋夹在中间，并将其沿直线传动。[0007]根据上述技术方案，优选地，缓冲装置为弹簧。[0008]本发明的有益效果是：通过在传动过程中设置具有缓冲装置的横向移动辊及纵向移动辊，能够防止传动时，气柱袋由于突然受力或受力过大而导致被拉断，提高传动的稳定性，通过增加压紧辊，并将压紧辊设置为主动辊，能够更快的将气柱袋材料从卷材辊拉出，并且减小卷材辊处受到的力矩，防止气柱袋断裂。附图说明[0009]图1示出了根据本发明的实施例的传动装置的主视结构示意图。[0010]图中：1.外部壳体，2.缓冲装置，3.移动辊本体，4.横向移动辊，5.卷材辊，6.卷材辊支架，7.连杆，8.滑槽，9.传动轮，10.机体，11.纵向移动辊。具体实施方式[0011]为了使本技术领域的技术人员更好地理解本发明的技术方案，下面结合附图和最佳实施例对本发明作进一步的详细说明。[0012]如图所示，本发明提供了一种防拉断型气柱袋充气机，包括机体10，传动轮9机3CN109650137A说明书2/2页构，传动机构，压紧辊及卷材辊5，传动轮9机构，传动机构，压紧辊及卷材辊5由前到后依次设置在机体10的同一侧面上，机体10后部设有卷材辊5支架，卷材辊5套接在卷材辊
