一种气体缓冲体、气柱袋及气柱袋的加工工艺.pdf

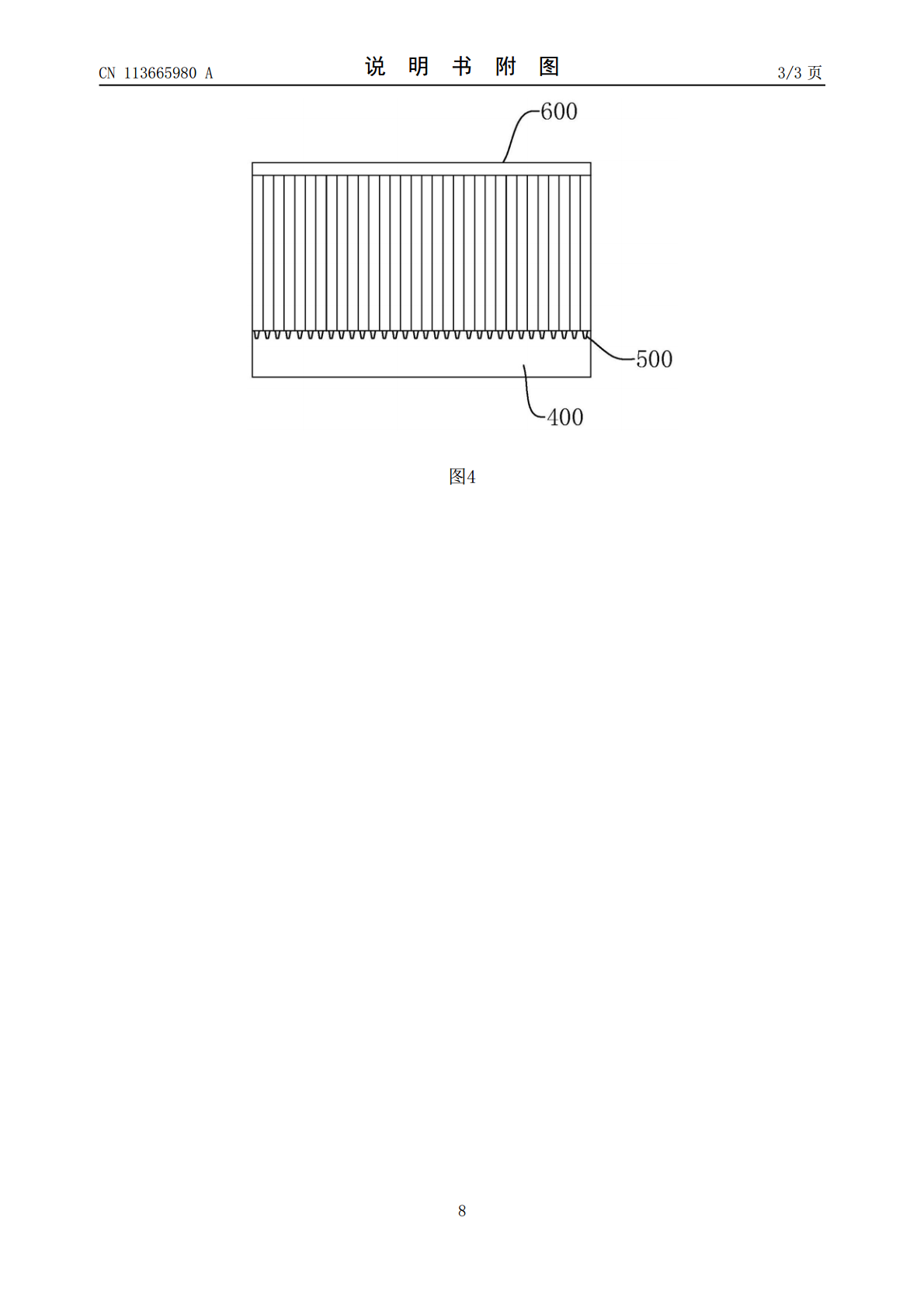

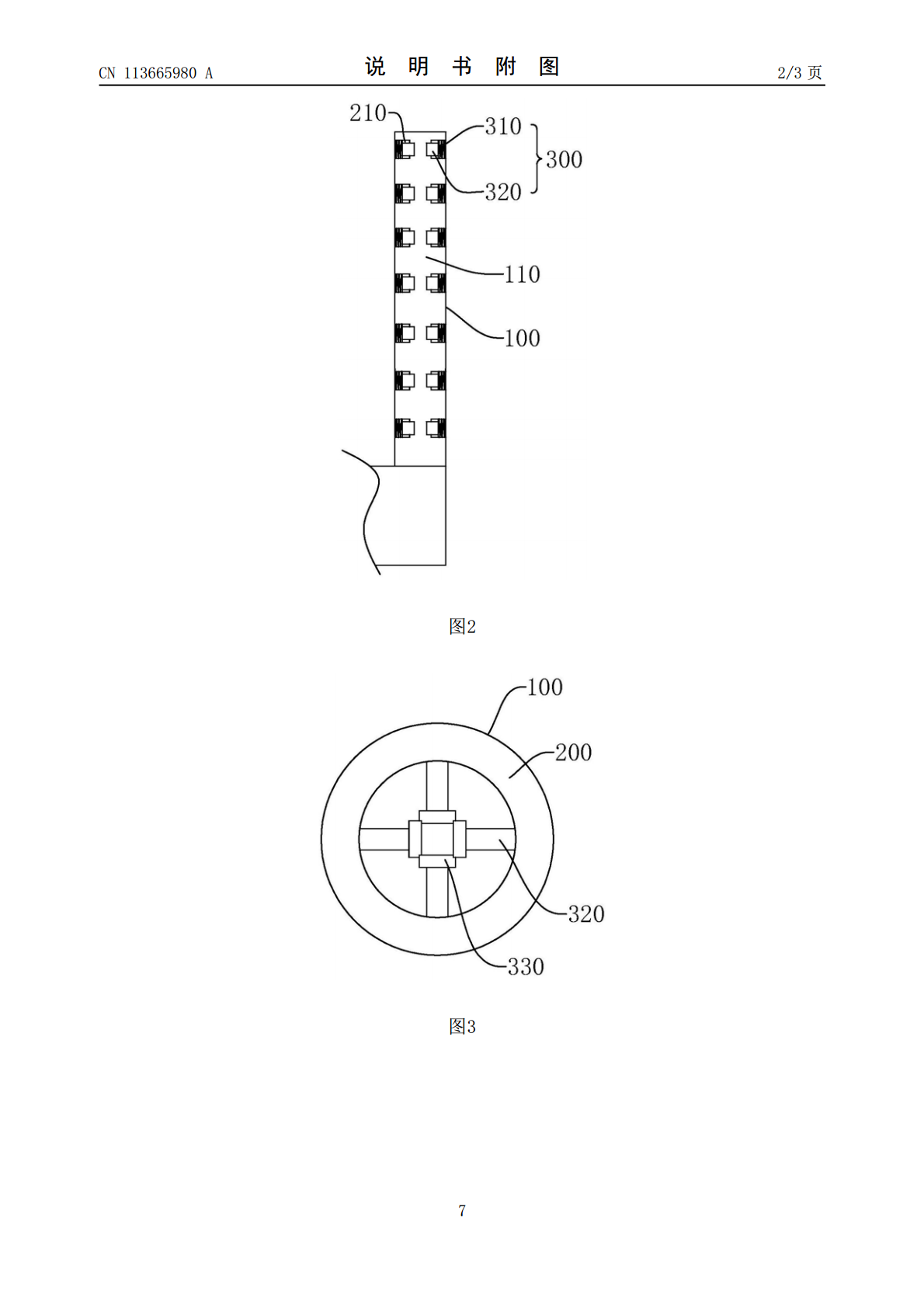

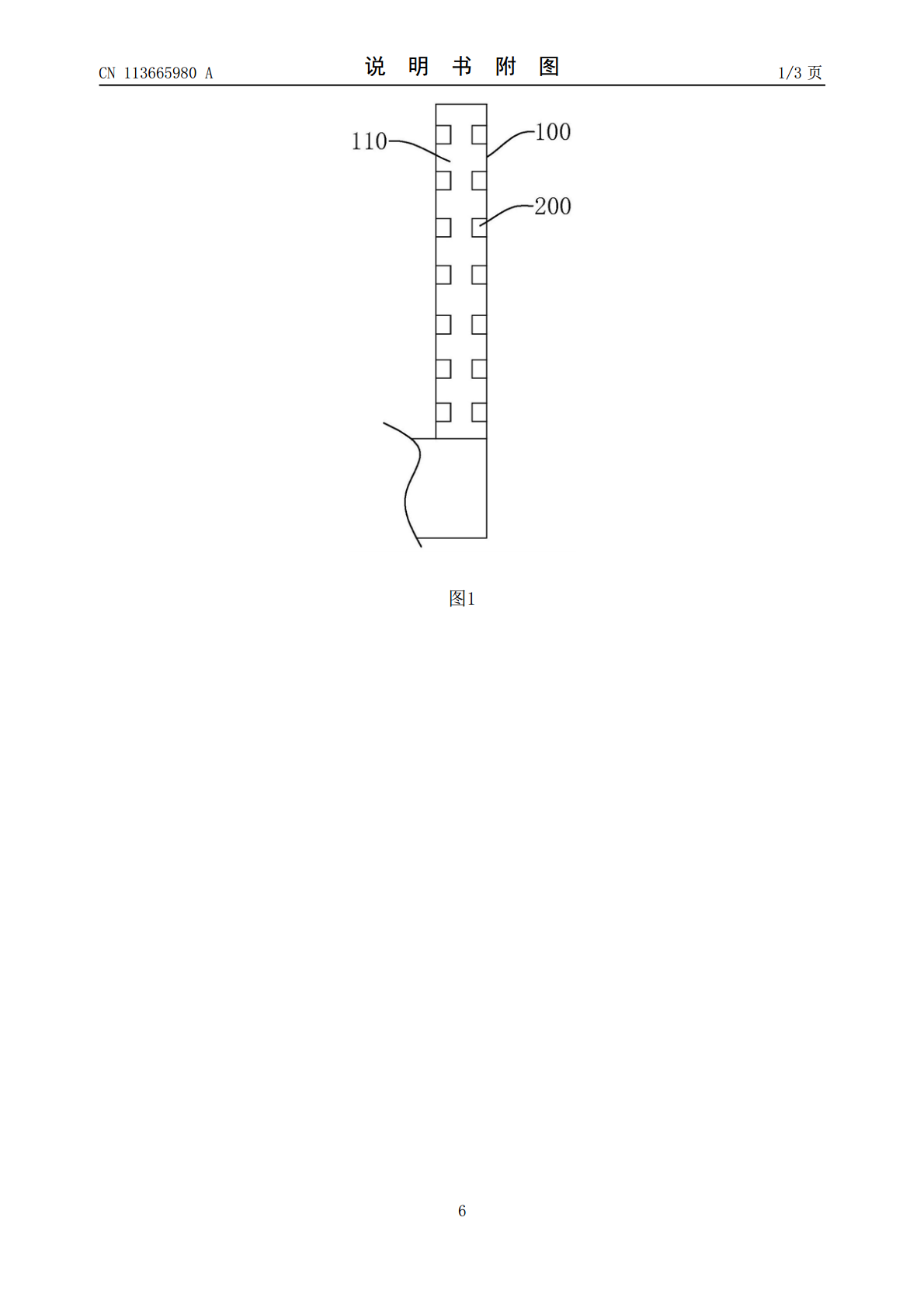

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113665980A(43)申请公布日2021.11.19(21)申请号202110984605.9(22)申请日2021.08.25(71)申请人上海唐科新材料科技有限公司地址200540上海市金山区山阳镇山通路611号(72)发明人余文俊(74)专利代理机构北京维正专利代理有限公司11508代理人温开瑞(51)Int.Cl.B65D81/05(2006.01)B31D5/00(2017.01)B31D5/02(2017.01)权利要求书1页说明书3页附图3页(54)发明名称一种气体缓冲体、气柱袋及气柱袋的加工工艺(57)摘要本申请涉及一种气体缓冲体、气柱袋及气柱袋的加工工艺，气体缓冲体包括具有空腔的本体，所述本体具有弹性，所述本体的内侧设有多个弹性支撑体，多个所述的弹性支撑体的一侧与本体内侧壁连接，弹性支撑体的另一端向空腔的中心延伸。本申请的有益效果为：在本体内设置弹性支撑体，当本体内的气体泄漏时，弹性支撑体会起到支撑作用，可以继续支撑物体，从而气体缓冲体可以继续使用。CN113665980ACN113665980A权利要求书1/1页1.一种气体缓冲体，其特征在于：包括具有空腔（110）的本体（100），所述本体（100）具有弹性，所述本体（100）的内侧设有多个弹性支撑体（200），多个所述的弹性支撑体（200）的一侧与本体（100）内侧壁连接，弹性支撑体（200）的另一端向空腔（110）的中心延伸。2.根据权利要求1所述的一种气体缓冲体，其特征在于：所述弹性支撑体（200）呈圆环状，由橡胶材料注塑成型。3.根据权利要求2所述的一种气体缓冲体，其特征在于：所述弹性支撑体（200）的内部设有容纳腔（210），所述容纳腔（210）内设有多组伸缩支撑件（300）。4.根据权利要求3所述的一种气体缓冲体，其特征在于：每组所述伸缩支撑件（300）包括一端固定在本体（100）内侧壁的弹簧（310），所述弹簧（310）的另一端连接支撑体（320），所述支撑体（320）的另一端穿出容纳腔（210）延伸至空腔（110）内。5.根据权利要求4所述的一种气体缓冲体，其特征在于：所述支撑体（320）靠近空腔（110）中心线的一端连接有抵触块（330）。6.一种气柱袋，其特征在于：包括权利要求1‑5任意一项所述的气体缓冲体，相邻两个气体缓冲体之间压接固定，多个所述的气体缓冲体的一端均通过单向阀气门（500）连通充气腔（400），所述充气腔（400）连通有单向阀气门（500）。7.根据权利要求6所述的一种气柱袋，其特征在于：多个所述气体缓冲体的另一端均连接有固定气垫（600）。8.一种气柱袋的加工工艺，其特征在于：包括制作气体缓冲体和将多个气体缓冲体连接成气柱袋的步骤。9.根据权利要求8所述的一种气柱袋的加工工艺，其特征在于：具体包括以下步骤：S1、制作气体缓冲体：在本体（100）内固定弹性支撑体（200），弹性支撑体（200）间隔设置在本体（100）内；S2、将步骤S1的气体缓冲体并排压接形成片状气柱袋，在片状气柱袋的一端压接充气腔（400），在片状气柱袋的另一端压接固定气垫（600）。2CN113665980A说明书1/3页一种气体缓冲体、气柱袋及气柱袋的加工工艺技术领域[0001]本申请涉及气柱袋的技术领域，尤其是涉及一种气体缓冲体、气柱袋及气柱袋的加工工艺。背景技术[0002]气柱袋又称缓冲气柱袋、充气袋，是使用自然空气填充的新式专利包装材料，是目前最经济、最符合环保的缓冲包装材料。缓冲气柱袋主要采用塑料薄膜制成，缓冲气柱袋的每一个气囊都是一个独立的缓冲气室，具有极强的缓冲特性，一般它的生产材料为塑料薄膜。[0003]然而，发明人发现相关技术中的气柱袋存在以下缺陷：气柱袋在使用过程中受到了尖锐物体的穿刺后产生漏气，从而不能再使用。发明内容[0004]为了提升气柱袋的使用性，使其可持续使用，本申请提供了一种气体缓冲体、气柱袋及气柱袋的加工工艺。[0005]第一方面，本申请提供的一种气体缓冲体，采用如下的技术方案：一种气体缓冲体，包括具有空腔的本体，所述本体具有弹性，所述本体的内侧设有多个弹性支撑体，多个所述的弹性支撑体的一侧与本体内侧壁连接，弹性支撑体的另一端向空腔的中心延伸。[0006]通过采用上述技术方案：在本体内设置弹性支撑体，当本体内的气体泄漏时，弹性支撑体会起到支撑作用，可以继续支撑物体，从而气体缓冲体可以继续使用。[0007]可选的，所述弹性支撑体呈圆环状，由橡胶材料注塑成型。[0008]通过采用上述技术方案：通过将弹性支撑体设置成圆环形，在本体内气体泄漏时，圆环形弹性支撑体的接触面积更大，能够起到更好的支撑作用。[0009]可选的，所述弹性支撑体的内部
