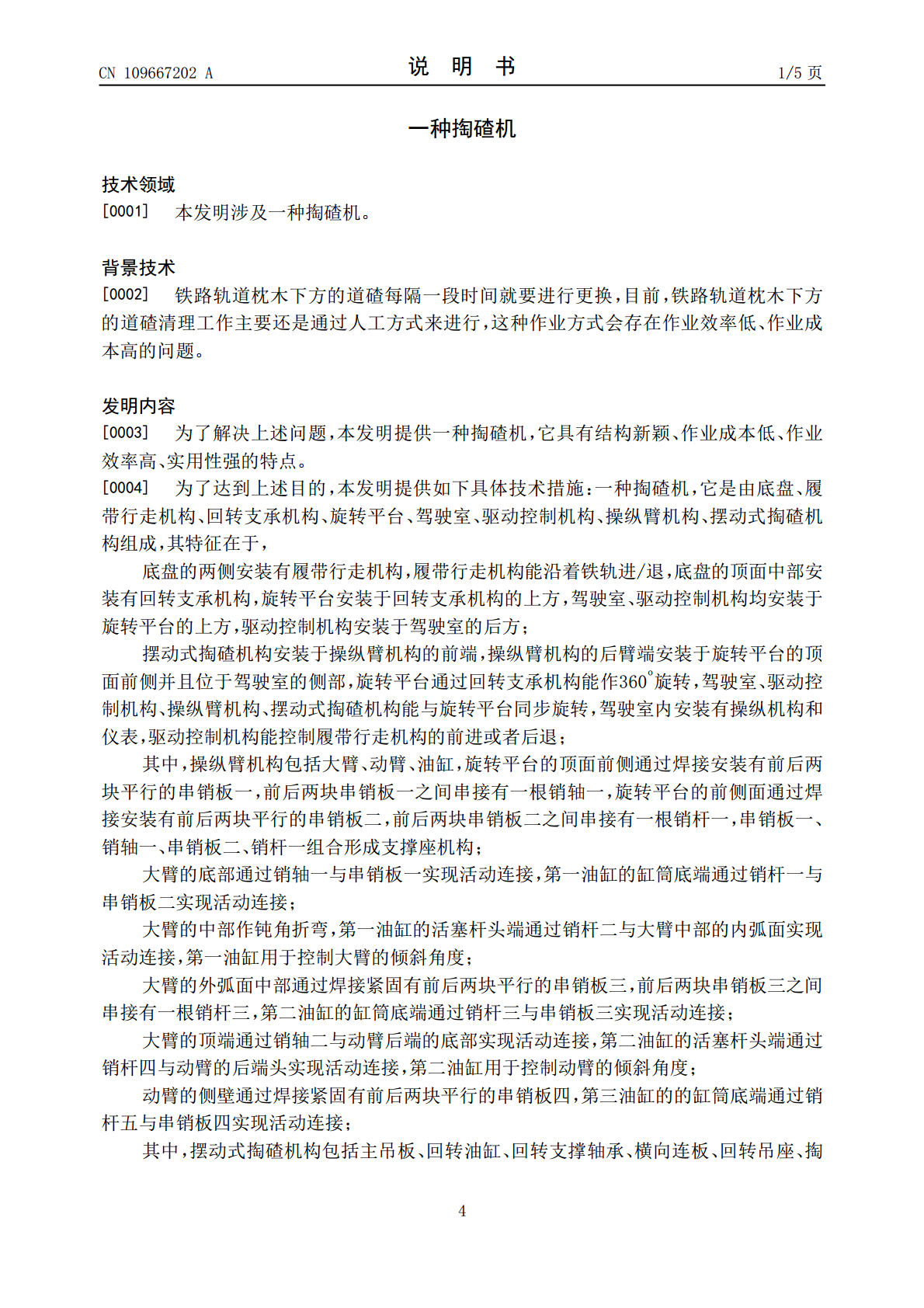

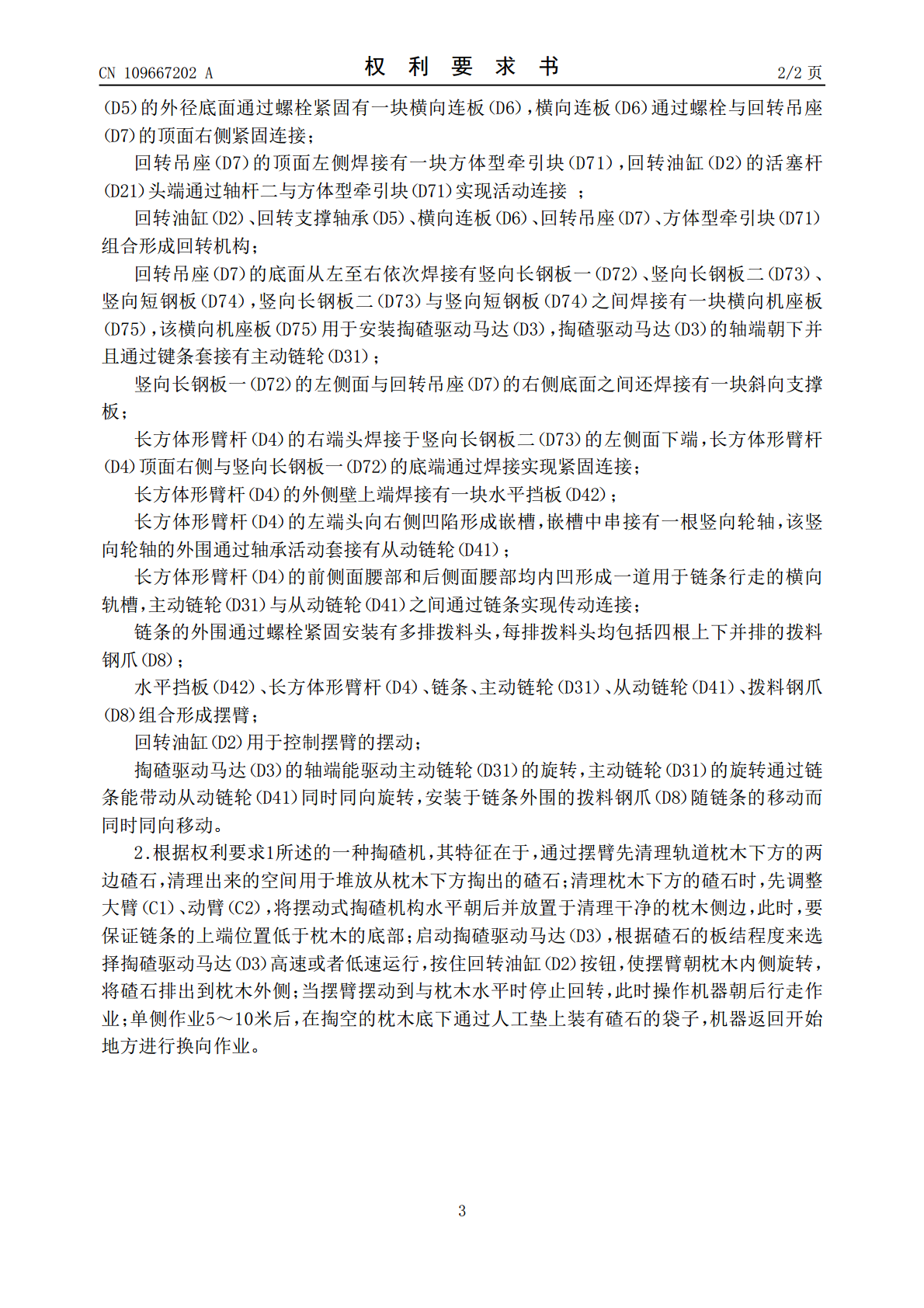

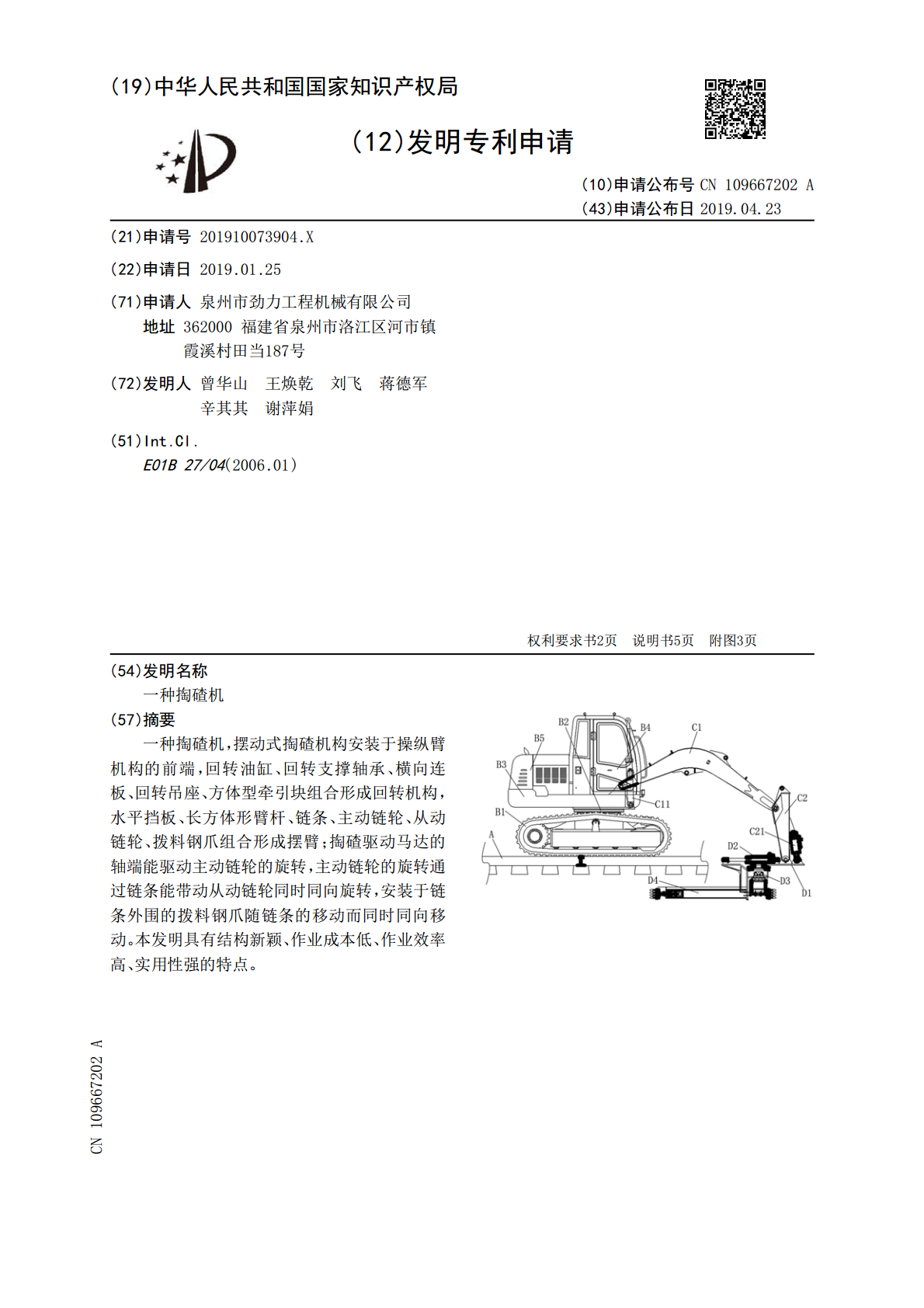

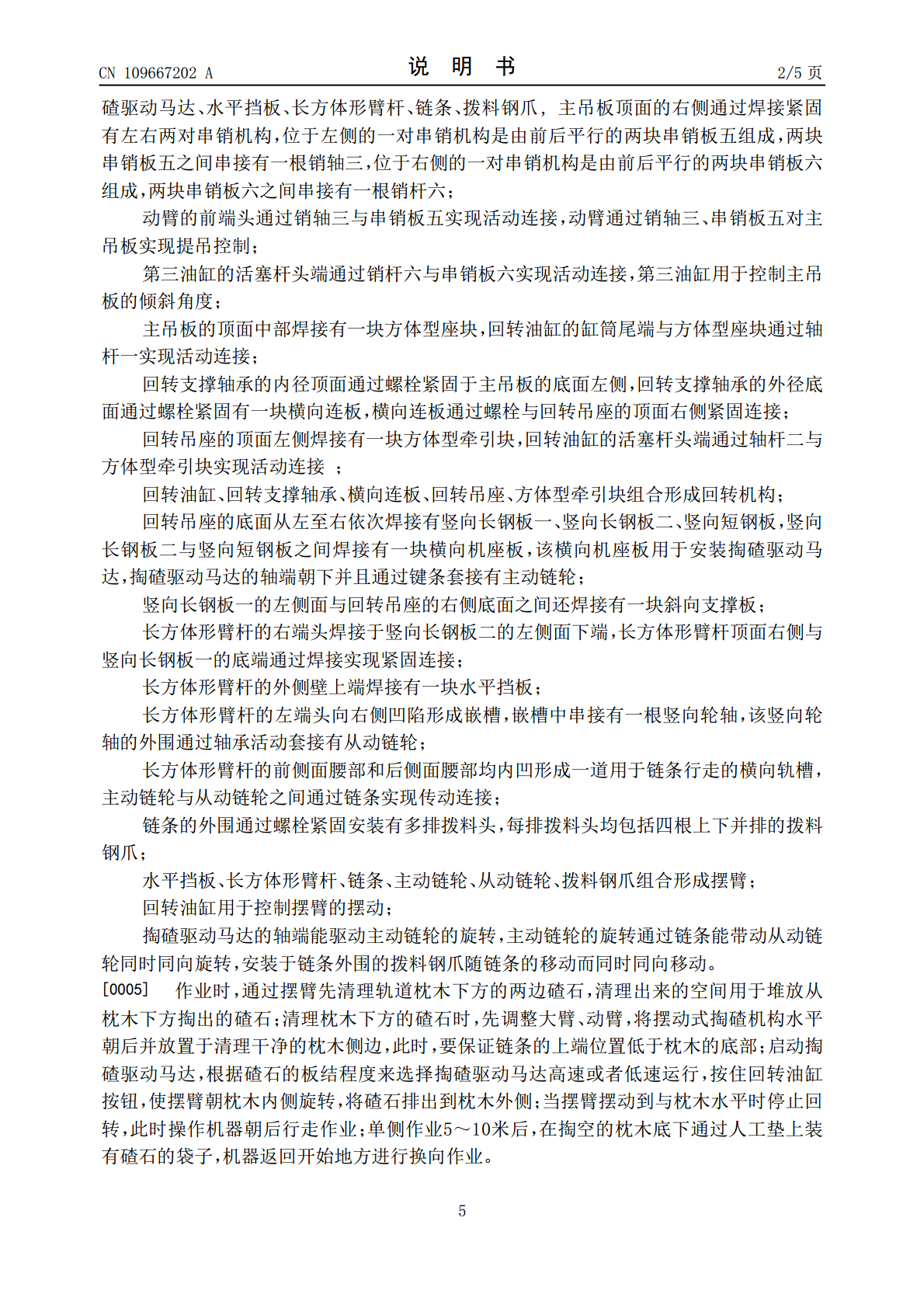

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109667202A(43)申请公布日2019.04.23(21)申请号201910073904.X(22)申请日2019.01.25(71)申请人泉州市劲力工程机械有限公司地址362000福建省泉州市洛江区河市镇霞溪村田当187号(72)发明人曾华山王焕乾刘飞蒋德军辛其其谢萍娟(51)Int.Cl.E01B27/04(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种掏碴机(57)摘要一种掏碴机,摆动式掏碴机构安装于操纵臂机构的前端,回转油缸、回转支撑轴承、横向连板、回转吊座、方体型牵引块组合形成回转机构,水平挡板、长方体形臂杆、链条、主动链轮、从动链轮、拨料钢爪组合形成摆臂;掏碴驱动马达的轴端能驱动主动链轮的旋转,主动链轮的旋转通过链条能带动从动链轮同时同向旋转,安装于链条外围的拨料钢爪随链条的移动而同时同向移动。本发明具有结构新颖、作业成本低、作业效率高、实用性强的特点。CN109667202ACN109667202A权利要求书1/2页1.一种掏碴机,它是由底盘、履带行走机构(B1)、回转支承机构(B2)、旋转平台(B3)、驾驶室(B4)、驱动控制机构(B5)、操纵臂机构、摆动式掏碴机构组成,其特征在于,底盘的两侧安装有履带行走机构(B1),履带行走机构(B1)能沿着铁轨(A)进/退,底盘的顶面中部安装有回转支承机构(B2),旋转平台(B3)安装于回转支承机构(B2)的上方,驾驶室(B4)、驱动控制机构(B5)均安装于旋转平台(B3)的上方,驱动控制机构(B5)安装于驾驶室(B4)的后方;摆动式掏碴机构安装于操纵臂机构的前端,操纵臂机构的后臂端安装于旋转平台(B3)的顶面前侧并且位于驾驶室(B4)的侧部,旋转平台(B3)通过回转支承机构(B2)能作360º旋转,驾驶室(B4)、驱动控制机构(B5)、操纵臂机构、摆动式掏碴机构能与旋转平台(B3)同步旋转,驾驶室(B4)内安装有操纵机构和仪表,驱动控制机构(B5)能控制履带行走机构(B1)的前进或者后退;其中,操纵臂机构包括大臂(C1)、动臂(C2)、油缸,旋转平台(B3)的顶面前侧通过焊接安装有前后两块平行的串销板一,前后两块串销板一之间串接有一根销轴一,旋转平台(B3)的前侧面通过焊接安装有前后两块平行的串销板二,前后两块串销板二之间串接有一根销杆一,串销板一、销轴一、串销板二、销杆一组合形成支撑座机构;大臂(C1)的底部通过销轴一与串销板一实现活动连接,第一油缸(C11)的缸筒底端通过销杆一与串销板二实现活动连接;大臂(C1)的中部作钝角折弯,第一油缸(C11)的活塞杆头端通过销杆二与大臂(C1)中部的内弧面实现活动连接,第一油缸(C11)用于控制大臂(C1)的倾斜角度;大臂(C1)的外弧面中部通过焊接紧固有前后两块平行的串销板三,前后两块串销板三之间串接有一根销杆三,第二油缸的缸筒底端通过销杆三与串销板三实现活动连接;大臂(C1)的顶端通过销轴二与动臂(C2)后端的底部实现活动连接,第二油缸的活塞杆头端通过销杆四与动臂(C2)的后端头实现活动连接,第二油缸用于控制动臂(C2)的倾斜角度;动臂(C2)的侧壁通过焊接紧固有前后两块平行的串销板四,第三油缸(C21)的的缸筒底端通过销杆五与串销板四实现活动连接;其中,摆动式掏碴机构包括主吊板(D1)、回转油缸(D2)、回转支撑轴承(D5)、横向连板(D6)、回转吊座(D7)、掏碴驱动马达(D3)、水平挡板(D42)、长方体形臂杆(D4)、链条、拨料钢爪(D8),主吊板(D1)顶面的右侧通过焊接紧固有左右两对串销机构,位于左侧的一对串销机构是由前后平行的两块串销板五(D11)组成,两块串销板五(D11)之间串接有一根销轴三,位于右侧的一对串销机构是由前后平行的两块串销板六(D12)组成,两块串销板六(D12)之间串接有一根销杆六;动臂(C2)的前端头通过销轴三与串销板五(D11)实现活动连接,动臂(C2)通过销轴三、串销板五(D11)对主吊板(D1)实现提吊控制;第三油缸(C21)的活塞杆头端通过销杆六与串销板六(D12)实现活动连接,第三油缸(C21)用于控制主吊板(D1)的倾斜角度;主吊板(D1)的顶面中部焊接有一块方体型座块(D13),回转油缸(D2)的缸筒尾端与方体型座块(D13)通过轴杆一实现活动连接;回转支撑轴承(D5)的内径顶面通过螺栓紧固于主吊板(D1)的底面左侧,回转支撑轴承2CN109667202A权利要求书2/2页(D5)的外径底面通过螺栓紧固有一块横向连板(D6),横向连板(D6)通过螺栓与回转吊座(D7)的顶面右侧紧固连接;回转吊座(D7)的顶面左侧焊接有一块方体型牵引块(D71),回转油缸(D2)的活塞
