一种健身器械.pdf

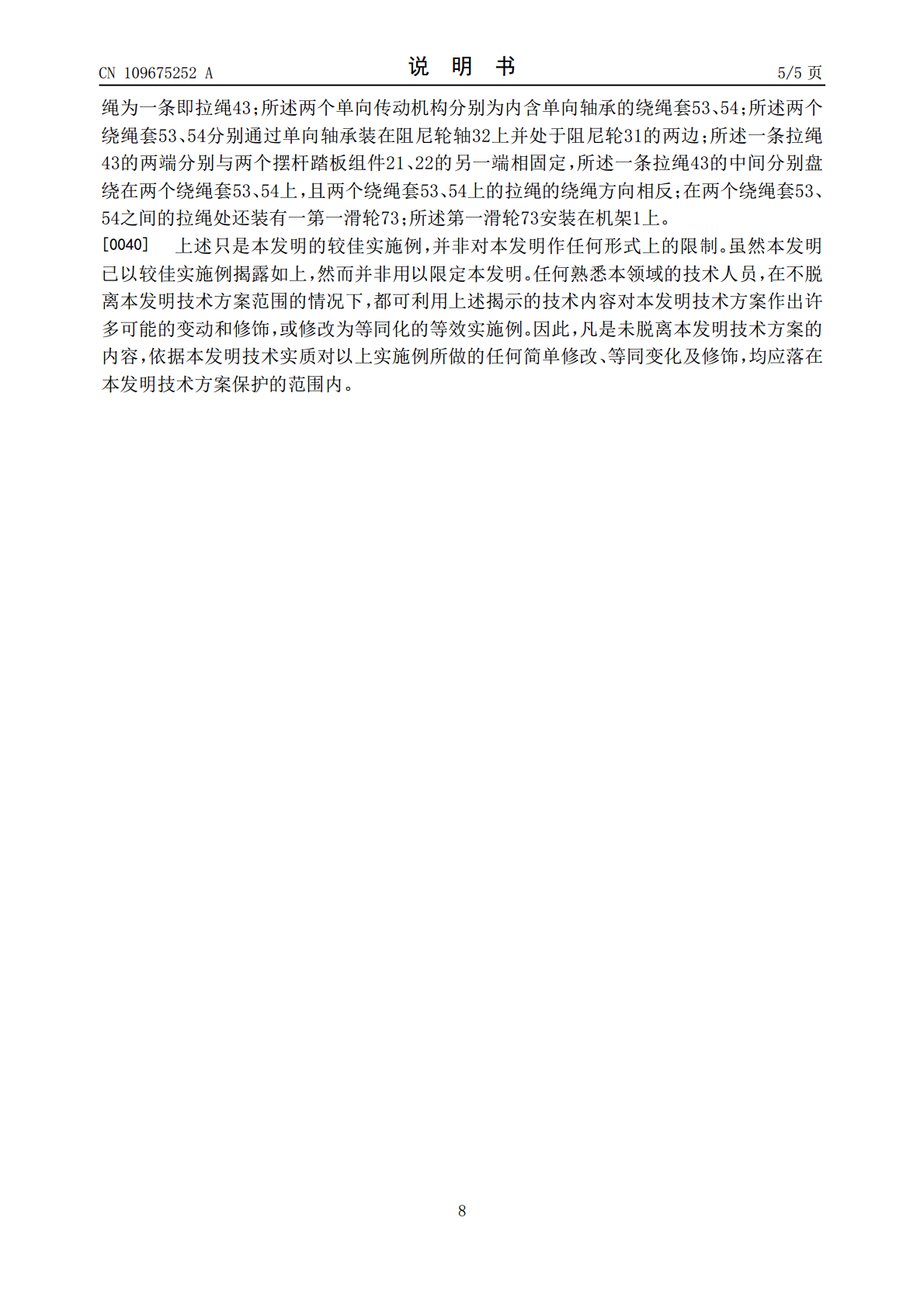

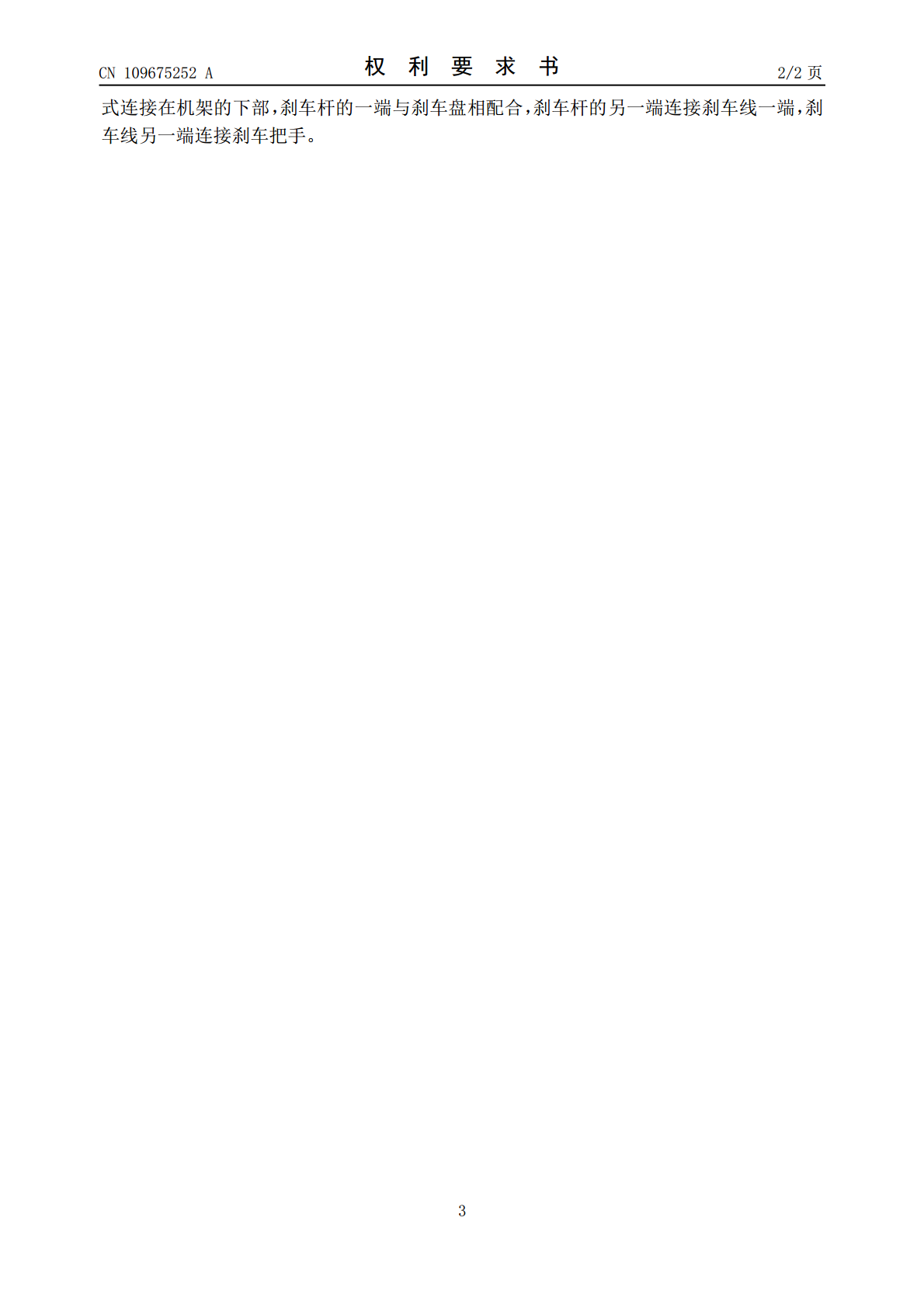

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109675252A(43)申请公布日2019.04.26(21)申请号201810770723.8(22)申请日2018.07.13(71)申请人泊康科技股份有限公司地址321300浙江省金华市永康市经济开发区九州西路398号一幢第四层申请人侯岩卫(72)发明人侯岩卫潘岩君(74)专利代理机构厦门市首创君合专利事务所有限公司35204代理人连耀忠(51)Int.Cl.A63B21/22(2006.01)A63B22/04(2006.01)A63B69/18(2006.01)权利要求书2页说明书5页附图7页(54)发明名称一种健身器械(57)摘要本发明公开了一种健身器械，包括机架、摆杆踏板组件、阻尼轮机构和拉绳；两个摆杆踏板组件和阻尼轮机构分别安装在机架上；拉绳连接在摆杆踏板组件的另一端与阻尼轮轴之间，以利用摆杆踏板组件的踏板处的脚踏力来对阻尼轮进行有效传动，且在两个摆杆踏板组件所连接的拉绳与阻尼轮轴之间还各装有一个单向传动机构，使得两个摆杆踏板组件同方向动作时，其中一个摆杆踏板组件通过对应的单向传动机构能够带动阻尼轮转动，另一个摆杆踏板组件则利用对应的单向传动机构相对于阻尼轮呈空转状态。本发明消除了现有齿轮传动所带来的弊端，具有结构简单、体积小、成本低，以及摆杆踏板组件的踏板处的脚踏力能够有效传动，使用更轻松，且阻尼效果好的特点。CN109675252ACN109675252A权利要求书1/2页1.一种健身器械，包括机架、两个摆杆踏板组件和一个阻尼轮机构；所述两个摆杆踏板组件的一端分别可转动地安装在机架上，两个摆杆踏板组件的另一端分别设有踏板，且两个摆杆踏板组件之间连接有能够向同方向摆动的连接杆；所述阻尼轮机构包括阻尼轮和阻尼轮轴，所述阻尼轮通过阻尼轮轴可转动地安装在机架上；其特征在于：所述健身器械还包括拉绳，所述拉绳连接在摆杆踏板组件的另一端与阻尼轮轴之间，以利用摆杆踏板组件的踏板处的脚踏力来对阻尼轮进行有效传动，且在两个摆杆踏板组件所连接的拉绳与阻尼轮轴之间还各装有一个单向传动机构，使得两个摆杆踏板组件同方向动作时，其中一个摆杆踏板组件通过对应的单向传动机构能够带动阻尼轮转动，另一个摆杆踏板组件则利用对应的单向传动机构相对于阻尼轮呈空转状态。2.根据权利要求1所述的健身器械，其特征在于：所述拉绳为一条；所述两个单向传动机构分别为内含单向轴承的绕绳套；所述两个绕绳套分别通过单向轴承装在阻尼轮轴上并处于阻尼轮的两边；所述一条拉绳的两端分别与两个摆杆踏板组件的另一端相固定，所述一条拉绳的中间分别盘绕在两个绕绳套上，且两个绕绳套上的拉绳的绕绳方向相反；在两个绕绳套之间的拉绳处还装有一第一滑轮；所述第一滑轮安装在机架上。3.根据权利要求1所述的健身器械，其特征在于：所述拉绳为两条；在两个摆杆踏板组件所连接的拉绳与对应的单向传动机构之间还设有涡卷簧组件，两个涡卷簧组件的转轴上分别装有一个大皮带轮，且两个涡卷簧组件呈对称分布；所述单向传动机构为内含单向轴承的小皮带轮；所述两个小皮带轮分别通过单向轴承装在阻尼轮轴上并处于阻尼轮的两边；两个小皮带轮与两个对应的大皮带轮之间分别通过皮带相连；所述两条拉绳的各一端分别与两个摆杆踏板组件的另一端相固定，所述两条拉绳的各另一端分别盘绕在两个涡卷簧组件的转轴上且绕绳方向相同。4.根据权利要求3所述的健身器械，其特征在于：进一步的，还包括两个惰轮，两个惰轮分别适配在两个小皮带轮与两个对应的大皮带轮之间的两个皮带处。5.根据权利要求1所述的健身器械，其特征在于：所述机架包括前底管、主底架、主立架和后底管；所述主立架固定在主底架的前部，所述前底管固定在主底架的前端，后底管固定在主底架的后端；所述阻尼轮机构安装在主立架的前部，所述两个摆杆踏板组件的一端分别可转动地安装在主底架的前部，所述两个摆杆踏板组件的另一端分别对应在主底架的后部。6.根据权利要求5所述的健身器械，其特征在于：所述后底管的两边分别向前延伸设有凸柱，两个凸柱的内侧分别装有第二滑轮，在主底架的后部装有两个第三滑轮；在拉绳与对应的摆杆踏板组件的另一端相连接时，所述拉绳顺序绕过第三滑轮、第二滑轮后与对应的摆杆踏板组件的另一端相固定。7.根据权利要求6所述的健身器械，其特征在于：所述第二滑轮与凸柱之间为万向连接。8.根据权利要求1所述的健身器械，其特征在于：进一步的，还包括磁阻力调节机构，所述阻尼轮为铝盘，所述磁阻力调节机构安装在机架上并处于与铝盘相配合的位置。9.根据权利要求1所述的健身器械，其特征在于：进一步的，还包括刹车机构，所述刹车机构包括刹车把手、刹车盘、刹车杆和刹车线，所述刹车盘安装在其中一个摆杆踏板组件中的一端与机架的可转动相接处，所述刹车把手连接在机架的上
