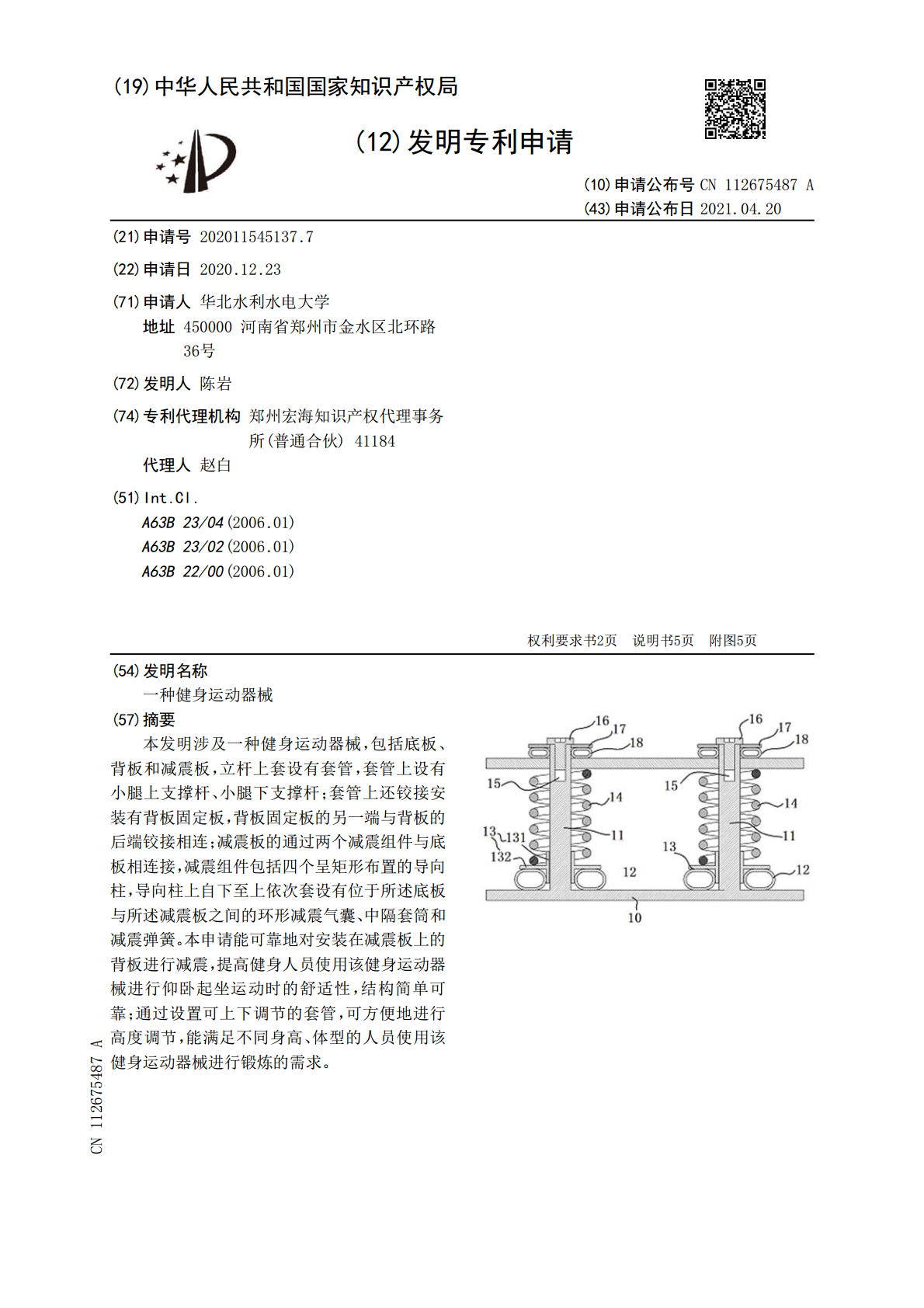

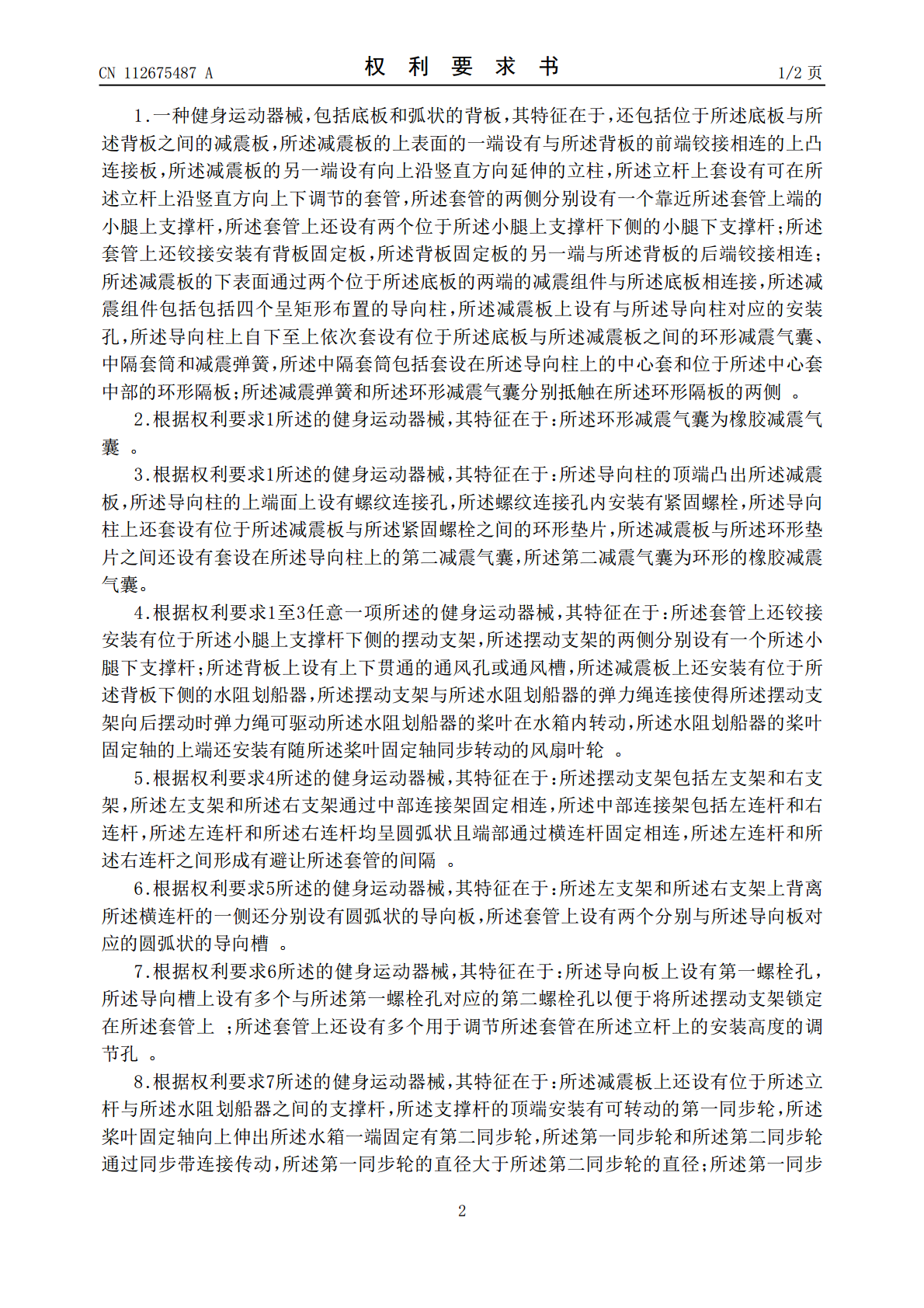

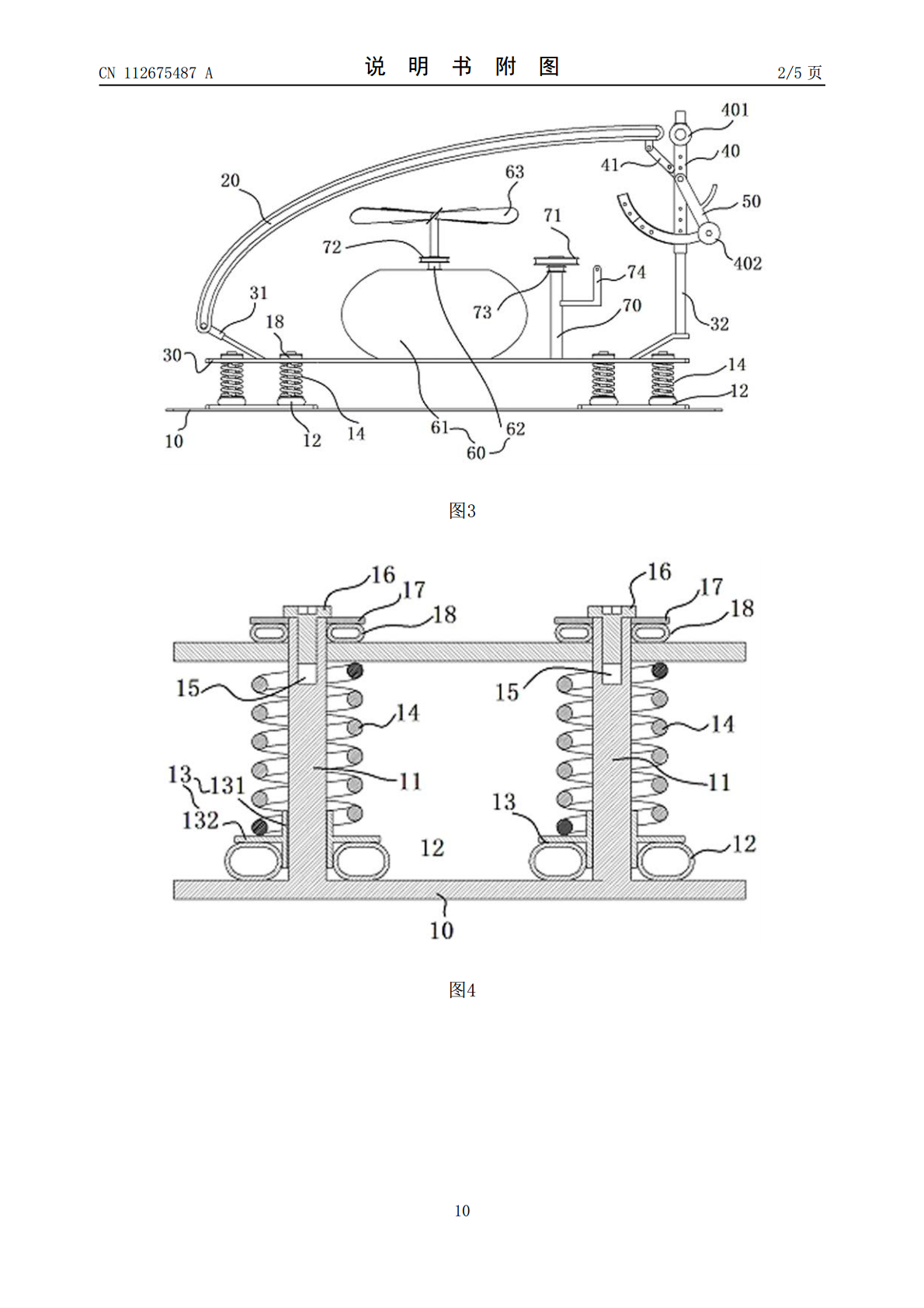

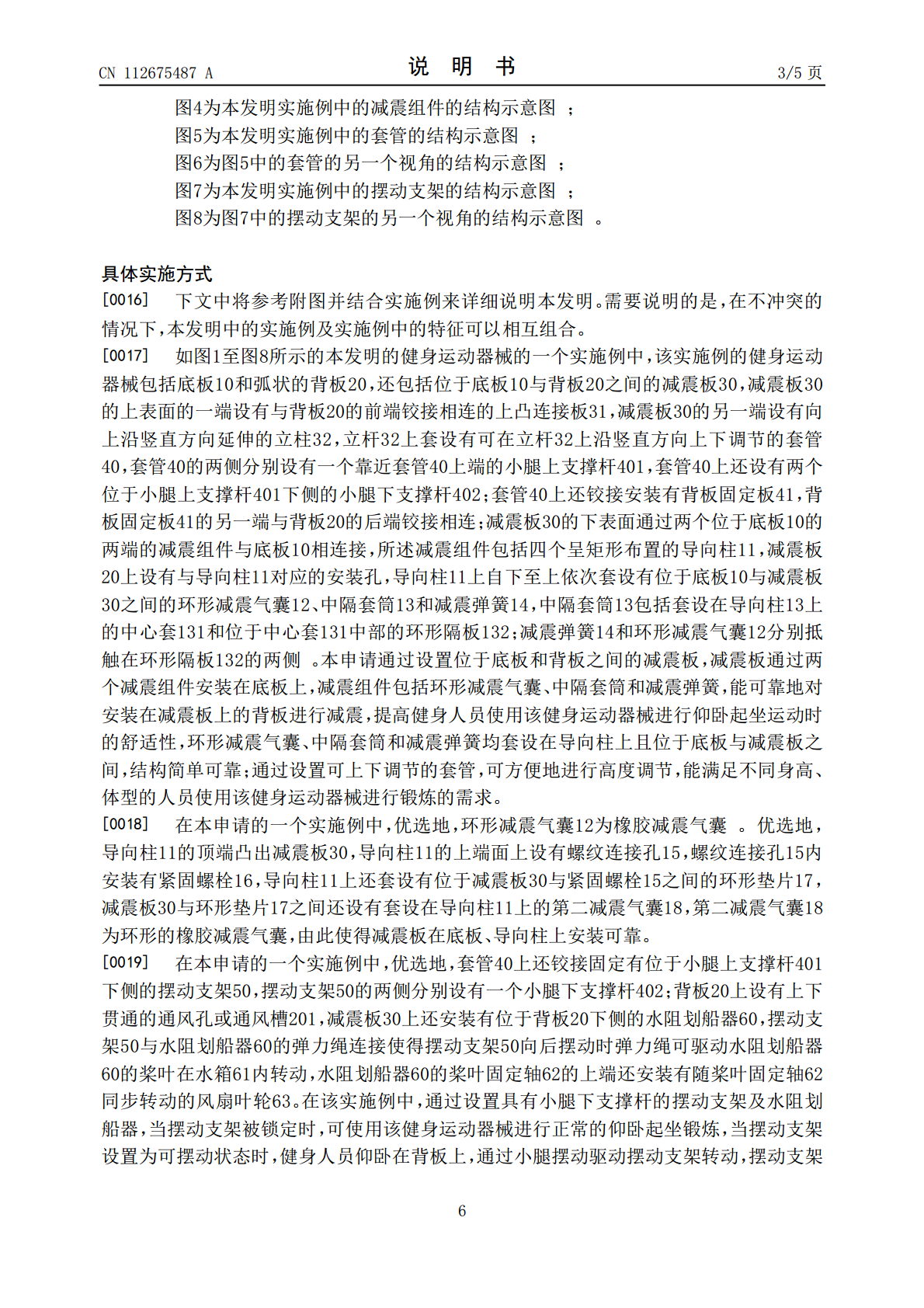

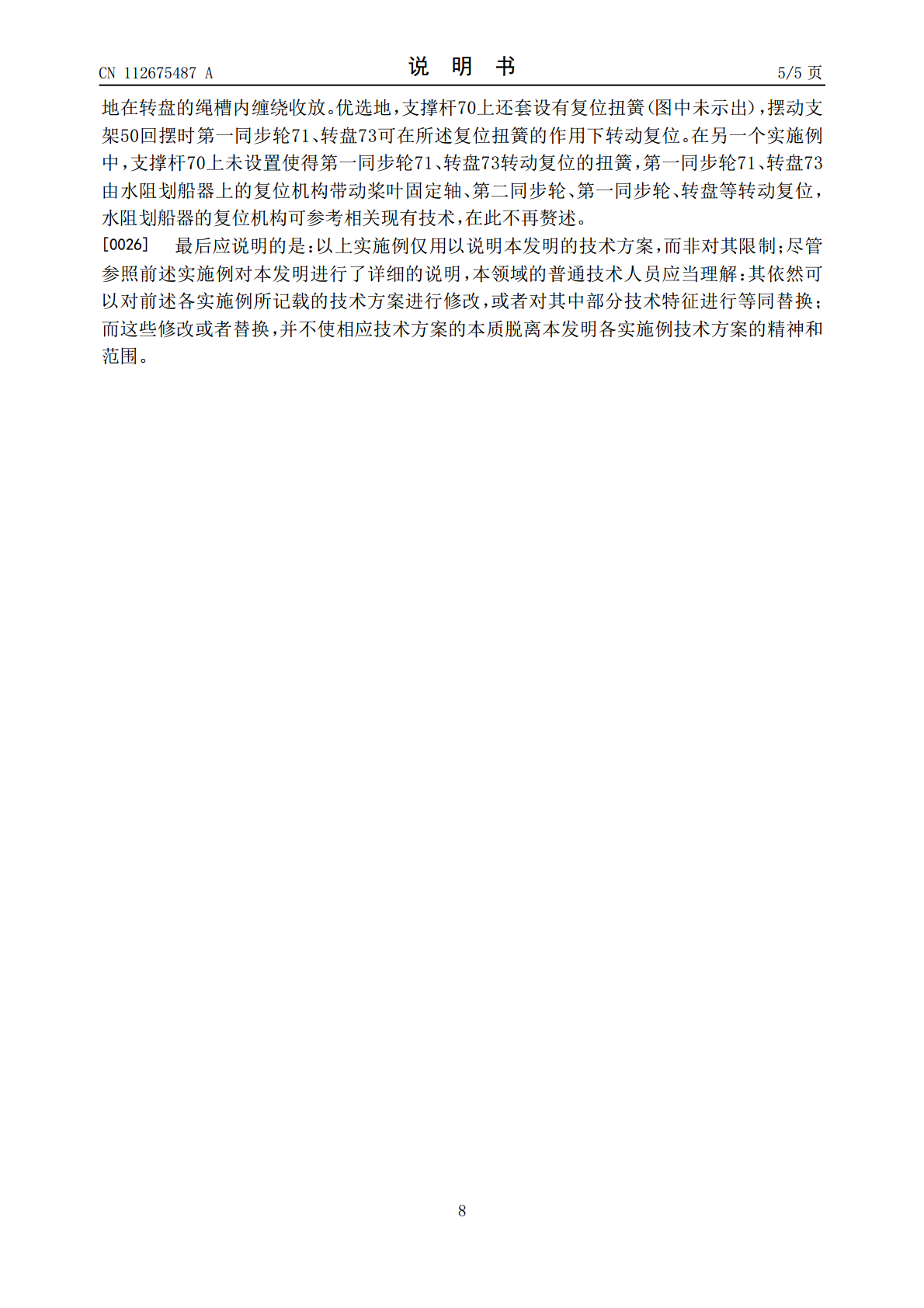

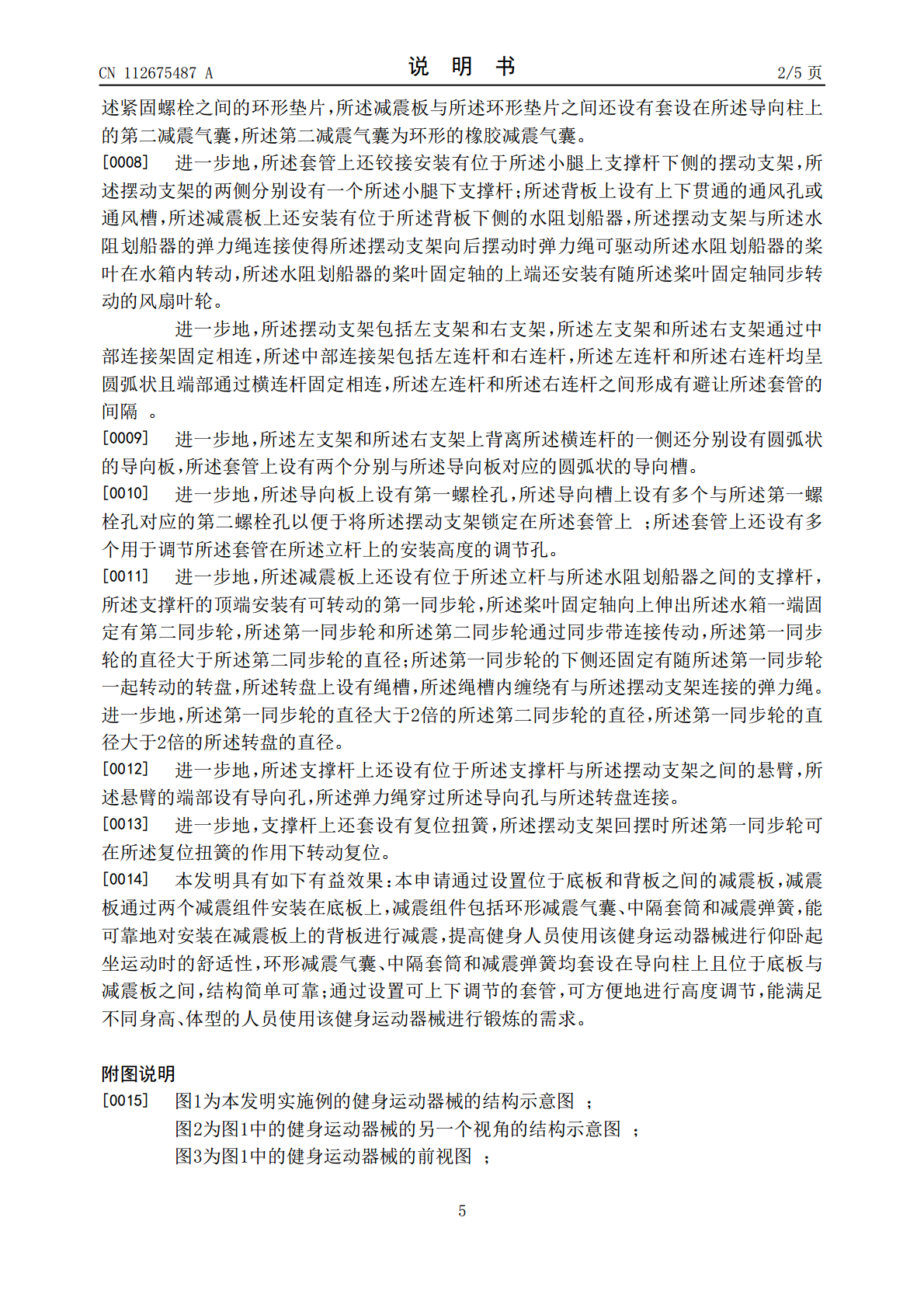

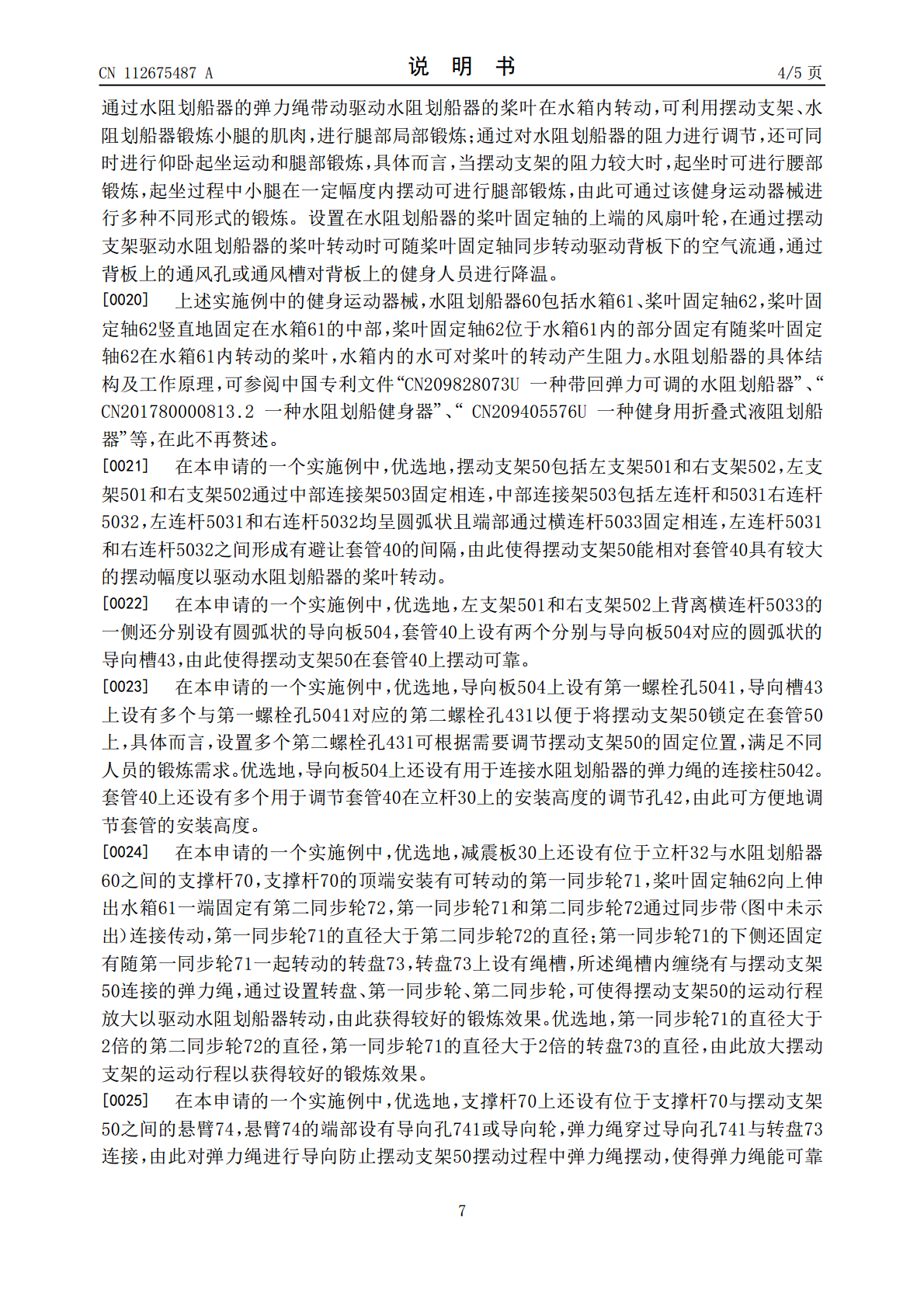

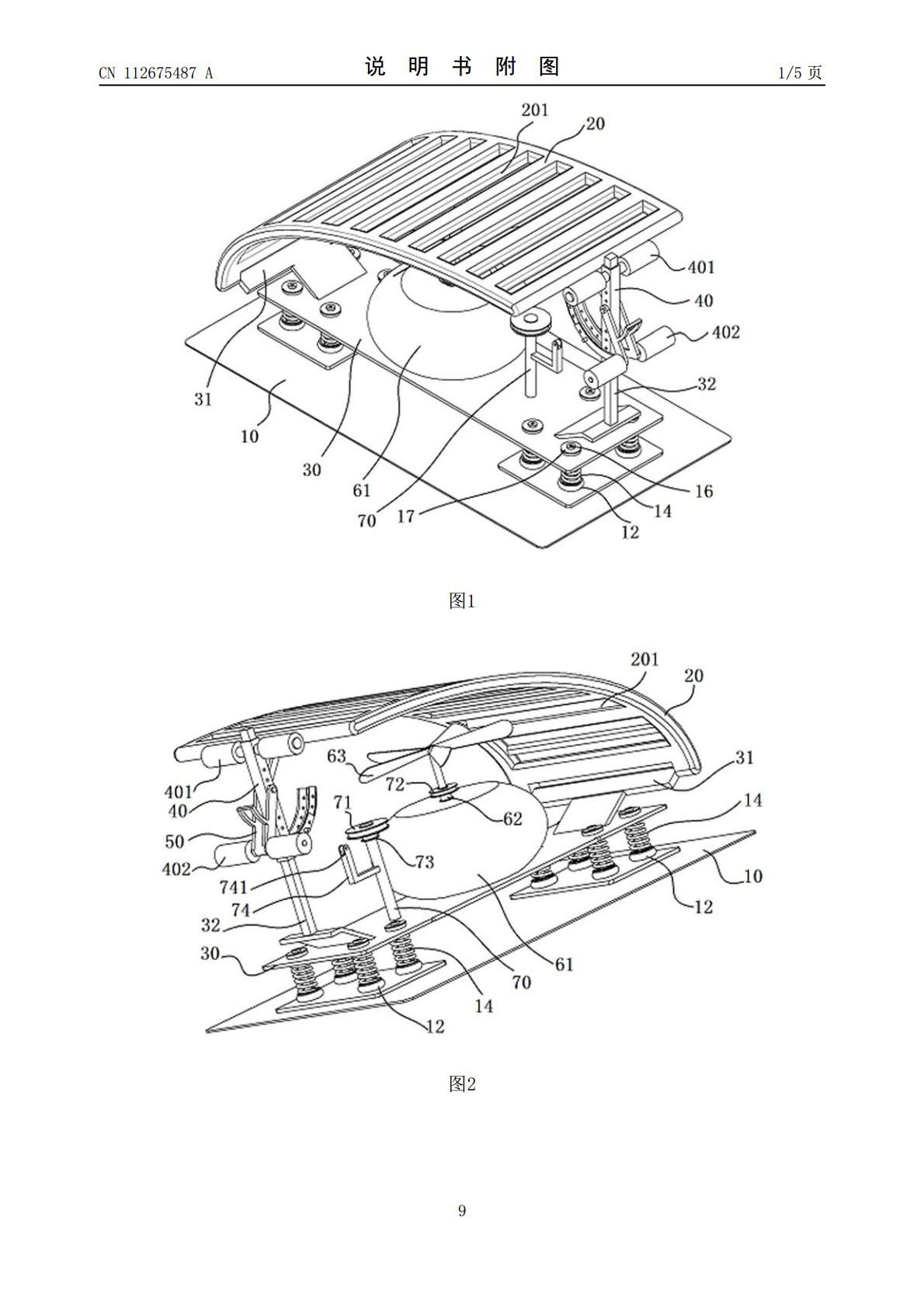

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112675487A(43)申请公布日2021.04.20(21)申请号202011545137.7(22)申请日2020.12.23(71)申请人华北水利水电大学地址450000河南省郑州市金水区北环路36号(72)发明人陈岩(74)专利代理机构郑州宏海知识产权代理事务所(普通合伙)41184代理人赵白(51)Int.Cl.A63B23/04(2006.01)A63B23/02(2006.01)A63B22/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种健身运动器械(57)摘要本发明涉及一种健身运动器械，包括底板、背板和减震板，立杆上套设有套管，套管上设有小腿上支撑杆、小腿下支撑杆；套管上还铰接安装有背板固定板，背板固定板的另一端与背板的后端铰接相连；减震板的通过两个减震组件与底板相连接，减震组件包括四个呈矩形布置的导向柱，导向柱上自下至上依次套设有位于所述底板与所述减震板之间的环形减震气囊、中隔套筒和减震弹簧。本申请能可靠地对安装在减震板上的背板进行减震，提高健身人员使用该健身运动器械进行仰卧起坐运动时的舒适性，结构简单可靠；通过设置可上下调节的套管，可方便地进行高度调节，能满足不同身高、体型的人员使用该健身运动器械进行锻炼的需求。CN112675487ACN112675487A权利要求书1/2页1.一种健身运动器械，包括底板和弧状的背板，其特征在于，还包括位于所述底板与所述背板之间的减震板，所述减震板的上表面的一端设有与所述背板的前端铰接相连的上凸连接板，所述减震板的另一端设有向上沿竖直方向延伸的立柱，所述立杆上套设有可在所述立杆上沿竖直方向上下调节的套管，所述套管的两侧分别设有一个靠近所述套管上端的小腿上支撑杆，所述套管上还设有两个位于所述小腿上支撑杆下侧的小腿下支撑杆；所述套管上还铰接安装有背板固定板，所述背板固定板的另一端与所述背板的后端铰接相连；所述减震板的下表面通过两个位于所述底板的两端的减震组件与所述底板相连接，所述减震组件包括包括四个呈矩形布置的导向柱，所述减震板上设有与所述导向柱对应的安装孔，所述导向柱上自下至上依次套设有位于所述底板与所述减震板之间的环形减震气囊、中隔套筒和减震弹簧，所述中隔套筒包括套设在所述导向柱上的中心套和位于所述中心套中部的环形隔板；所述减震弹簧和所述环形减震气囊分别抵触在所述环形隔板的两侧。2.根据权利要求1所述的健身运动器械，其特征在于：所述环形减震气囊为橡胶减震气囊。3.根据权利要求1所述的健身运动器械，其特征在于：所述导向柱的顶端凸出所述减震板，所述导向柱的上端面上设有螺纹连接孔，所述螺纹连接孔内安装有紧固螺栓，所述导向柱上还套设有位于所述减震板与所述紧固螺栓之间的环形垫片，所述减震板与所述环形垫片之间还设有套设在所述导向柱上的第二减震气囊，所述第二减震气囊为环形的橡胶减震气囊。4.根据权利要求1至3任意一项所述的健身运动器械，其特征在于：所述套管上还铰接安装有位于所述小腿上支撑杆下侧的摆动支架，所述摆动支架的两侧分别设有一个所述小腿下支撑杆；所述背板上设有上下贯通的通风孔或通风槽，所述减震板上还安装有位于所述背板下侧的水阻划船器，所述摆动支架与所述水阻划船器的弹力绳连接使得所述摆动支架向后摆动时弹力绳可驱动所述水阻划船器的桨叶在水箱内转动，所述水阻划船器的桨叶固定轴的上端还安装有随所述桨叶固定轴同步转动的风扇叶轮。5.根据权利要求4所述的健身运动器械，其特征在于：所述摆动支架包括左支架和右支架，所述左支架和所述右支架通过中部连接架固定相连，所述中部连接架包括左连杆和右连杆，所述左连杆和所述右连杆均呈圆弧状且端部通过横连杆固定相连，所述左连杆和所述右连杆之间形成有避让所述套管的间隔。6.根据权利要求5所述的健身运动器械，其特征在于：所述左支架和所述右支架上背离所述横连杆的一侧还分别设有圆弧状的导向板，所述套管上设有两个分别与所述导向板对应的圆弧状的导向槽。7.根据权利要求6所述的健身运动器械，其特征在于：所述导向板上设有第一螺栓孔，所述导向槽上设有多个与所述第一螺栓孔对应的第二螺栓孔以便于将所述摆动支架锁定在所述套管上；所述套管上还设有多个用于调节所述套管在所述立杆上的安装高度的调节孔。8.根据权利要求7所述的健身运动器械，其特征在于：所述减震板上还设有位于所述立杆与所述水阻划船器之间的支撑杆，所述支撑杆的顶端安装有可转动的第一同步轮，所述桨叶固定轴向上伸出所述水箱一端固定有第二同步轮，所述第一同步轮和所述第二同步轮通过同步带连接传动，所述第一同步轮的直径大于所述第二同步轮的直径；所述第一同步2CN112675487A权利要求书2/2页轮的下侧还固定有随所述第一同步轮一
