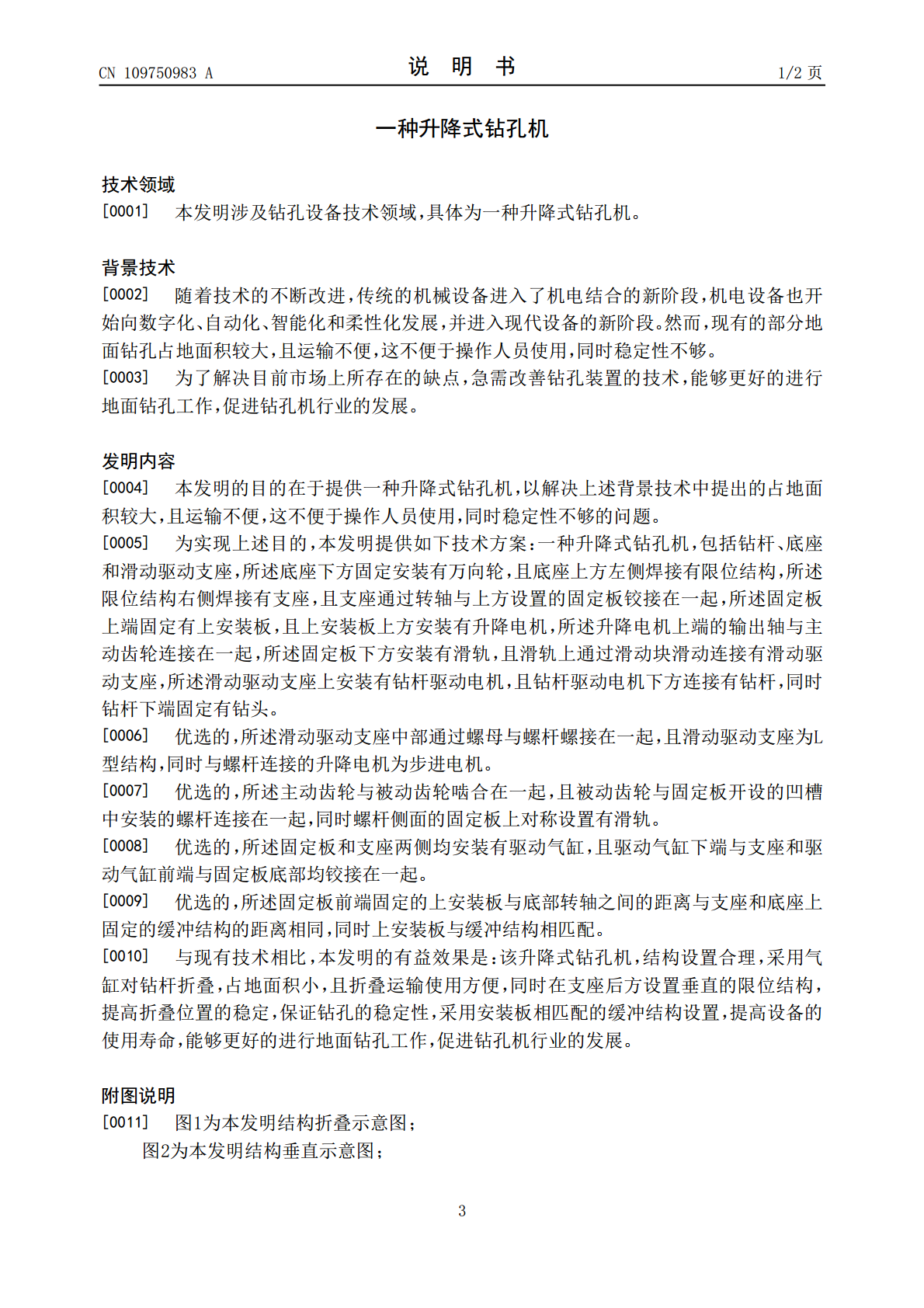

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109750983A(43)申请公布日2019.05.14(21)申请号201711056452.1(22)申请日2017.11.01(71)申请人河南寰球航空装备科技有限公司地址451152河南省郑州市新郑市新村镇郑州工业应用技术学院老校区大学生创业园科技信息楼1001室(72)发明人王飞(51)Int.Cl.E21B15/00(2006.01)E21B7/02(2006.01)E21B3/02(2006.01)E21B19/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种升降式钻孔机(57)摘要本发明公开了一种升降式钻孔机，包括钻杆、底座和滑动驱动支座，所述底座下方固定安装有万向轮，且底座上方左侧焊接有限位结构，所述限位结构右侧焊接有支座，所述固定板上端固定有上安装板，且上安装板上方安装有升降电机，所述固定板下方安装有滑轨，所述滑动驱动支座上安装有钻杆驱动电机，且钻杆驱动电机下方连接有钻杆，同时钻杆下端固定有钻头。该升降式钻孔机，采用气缸对钻杆折叠，占地面积小，且折叠运输使用方便，同时在支座后方设置垂直的限位结构，提高折叠位置的稳定，采用安装板相匹配的缓冲结构设置，提高设备的使用寿命，能够更好的进行地面钻孔工作，促进钻孔机行业的发展。CN109750983ACN109750983A权利要求书1/1页1.一种升降式钻孔机，包括钻杆（4）、底座（5）和滑动驱动支座（6），其特征在于：所述底座（5）下方固定安装有万向轮（1），且底座（5）上方左侧焊接有限位结构（16），所述限位结构（16）右侧焊接有支座（2），且支座（2）通过转轴（18）与上方设置的固定板（14）铰接在一起，所述固定板（14）上端固定有上安装板（9），且上安装板（9）上方安装有升降电机（11），所述升降电机（11）上端的输出轴与主动齿轮（10）连接在一起，所述固定板（14）下方安装有滑轨（13），且滑轨（13）上通过滑动块（12）滑动连接有滑动驱动支座（6），所述滑动驱动支座（6）上安装有钻杆驱动电机（7），且钻杆驱动电机（7）下方连接有钻杆（4），同时钻杆（4）下端固定有钻头（3）。2.根据权利要求1所述的一种升降式钻孔机，其特征在于：所述滑动驱动支座（6）中部通过螺母与螺杆（19）螺接在一起，且滑动驱动支座（6）为L型结构，同时与螺杆（19）连接的升降电机（11）为步进电机。3.根据权利要求1所述的一种升降式钻孔机，其特征在于：所述主动齿轮（10）与被动齿轮（17）啮合在一起，且被动齿轮（17）与固定板（14）开设的凹槽中安装的螺杆（19）连接在一起，同时螺杆（19）侧面的固定板（14）上对称设置有滑轨（13）。4.根据权利要求1所述的一种升降式钻孔机，其特征在于：所述固定板（14）和支座（2）两侧均安装有驱动气缸（15），且驱动气缸（15）下端与支座（2）和驱动气缸（15）前端与固定板（14）底部均铰接在一起。5.根据权利要求1所述的一种升降式钻孔机，其特征在于：所述固定板（14）前端固定的上安装板（9）与底部转轴（18）之间的距离与支座（2）和底座（5）上固定的缓冲结构（8）的距离相同，同时上安装板（9）与缓冲结构（8）相匹配。2CN109750983A说明书1/2页一种升降式钻孔机技术领域[0001]本发明涉及钻孔设备技术领域，具体为一种升降式钻孔机。背景技术[0002]随着技术的不断改进，传统的机械设备进入了机电结合的新阶段，机电设备也开始向数字化、自动化、智能化和柔性化发展，并进入现代设备的新阶段。然而，现有的部分地面钻孔占地面积较大，且运输不便，这不便于操作人员使用，同时稳定性不够。[0003]为了解决目前市场上所存在的缺点，急需改善钻孔装置的技术，能够更好的进行地面钻孔工作，促进钻孔机行业的发展。发明内容[0004]本发明的目的在于提供一种升降式钻孔机，以解决上述背景技术中提出的占地面积较大，且运输不便，这不便于操作人员使用，同时稳定性不够的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种升降式钻孔机，包括钻杆、底座和滑动驱动支座，所述底座下方固定安装有万向轮，且底座上方左侧焊接有限位结构，所述限位结构右侧焊接有支座，且支座通过转轴与上方设置的固定板铰接在一起，所述固定板上端固定有上安装板，且上安装板上方安装有升降电机，所述升降电机上端的输出轴与主动齿轮连接在一起，所述固定板下方安装有滑轨，且滑轨上通过滑动块滑动连接有滑动驱动支座，所述滑动驱动支座上安装有钻杆驱动电机，且钻杆驱动电机下方连接有钻杆，同时钻杆下端固定有钻头。[0006]优选的，所述滑动驱动支座中部通过螺母与螺杆螺接在一起，且滑动驱动支座为L型结构，同时与螺杆连接的
