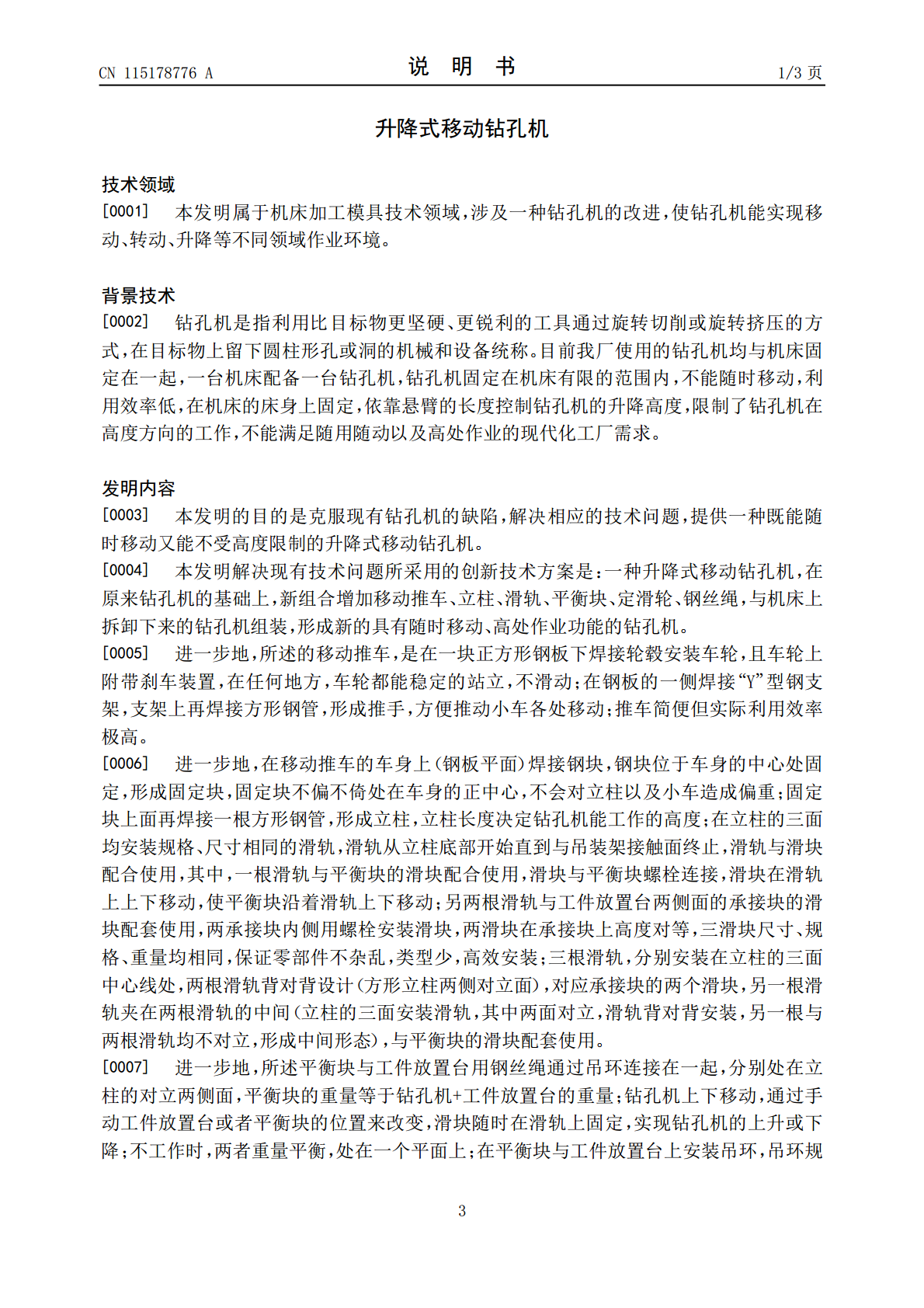

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115178776A(43)申请公布日2022.10.14(21)申请号202211031765.2(22)申请日2022.08.26(71)申请人景津装备股份有限公司地址253000山东省德州市经济开发区晶华路北首景津集团(72)发明人刘志强马爱清赵丽娟吕浩全(51)Int.Cl.B23B45/14(2006.01)B25H1/06(2006.01)权利要求书1页说明书3页附图5页(54)发明名称升降式移动钻孔机(57)摘要本发明升降式移动钻孔机，在原有机床钻孔机的基础上，把原有的钻孔机从机床床身拆卸下来，新组合增加移动推车、立柱、滑轨、平衡块、定滑轮、钢丝绳、吊装架、工件放置台等零部件，与机床上拆卸下来的钻孔机组装，形成新的结构简单、实用性强的工具，既减少机床配备钻孔机的数量，又提高钻孔机的利用效率，使工人操作起来方便快捷，省力又省功，还降低了空间操作难度，适用于机床无法到达的狭小空间的钻孔，提高生产率。CN115178776ACN115178776A权利要求书1/1页1.一种升降式移动钻孔机，由移动推车、立柱、工件放置台、钻孔机、平衡块、吊装架、滑轨、钢丝绳、定滑轮组成，其特征在于：移动推车使钻孔机能够多处移动，立柱设计在移动推车上，立柱上又设置有滑轨、吊装架、定滑轮固定架；平衡块和工件放置台配套使用，用钢丝绳连接在一起；定滑轮安装在滑轮固定架上，钢丝绳穿过定滑轮中心凹陷处，通过吊环连接平衡块和工件放置台，使整个系统形成一个闭合的回路。2.根据权利要求1所述的一种升降式移动钻孔机，其特征在于：所述的立柱焊接在移动推车车身中央的固定块上；固定块上再焊接一根方形钢管，称为立柱，立柱高度最终决定的是钻孔机钻孔能升高的数字；在立柱的三面均安装规格、尺寸相同的滑轨，滑轨从立柱底部开始直到与吊装架接触面终止，滑轨与滑块配合使用，其中，一根滑轨与平衡块的滑块配合使用，滑块与平衡块螺栓连接，滑块在滑轨上上下移动，使平衡块沿着滑轨上下移动；另两根滑轨与工件放置台两侧面的承接块的滑块配套使用，两承接块内侧安装滑块，两滑块在承接块上高度对等，三滑块尺寸、规格、重量均相同；三根滑轨，分别安装在立柱的三面中心线处，两根滑轨背对背设计，对应承接块的两个滑块，另一根滑轨与平衡块的滑块配套使用。3.根据权利要求1所述的一种升降式移动钻孔机，其特征在于：所述的平衡块与工件放置台用钢丝绳通过吊环连接在一起，分别处在立柱的对立两侧面，平衡块的重量等于钻孔机+工件放置台的重量；在平衡块与工件放置台上安装吊环，吊环规格型号一致，两吊环通过系钢丝绳把平衡块和工件放置台连接在一起，钢丝绳长度等于一根滑轨长度+2倍滑轨到定滑轮的距离+两定滑轮轴心线之间的距离。4.根据权利要求1所述的一种升降式移动钻孔机，其特征在于：所述的定滑轮安装在立柱顶端的滑轮固定架上，定滑轮固定架由一块钢板上焊接两个轮架组成，定滑轮的轴安装在轮架上，滑轮自由转动而轴不动；钢丝绳穿过定滑轮的中心凹槽，随定滑轮转动钢丝绳上下滑动带动平衡块和工件放置台以及钻机升降。5.根据权利要求1所述的一种升降式移动钻孔机，其特征在于：所述的吊装架同样安装在立柱的顶端，避开定滑轮固定架安装的方向；吊装架为一个简单的“门”字型，两侧面钢板与立柱的侧面焊接或者铆接，固定在立柱上，中间横梁用于吊钩起吊。6.根据权利要求1所述的一种升降式移动钻孔机，其特征在于：所述的移动推车，是在一块正方形钢板下焊接轮毂安装车轮，且车轮上附带刹车装置，在钢板的一侧焊接支架，形成推手，方便推动小车各处移动。2CN115178776A说明书1/3页升降式移动钻孔机技术领域[0001]本发明属于机床加工模具技术领域，涉及一种钻孔机的改进，使钻孔机能实现移动、转动、升降等不同领域作业环境。背景技术[0002]钻孔机是指利用比目标物更坚硬、更锐利的工具通过旋转切削或旋转挤压的方式，在目标物上留下圆柱形孔或洞的机械和设备统称。目前我厂使用的钻孔机均与机床固定在一起，一台机床配备一台钻孔机，钻孔机固定在机床有限的范围内，不能随时移动，利用效率低，在机床的床身上固定，依靠悬臂的长度控制钻孔机的升降高度，限制了钻孔机在高度方向的工作，不能满足随用随动以及高处作业的现代化工厂需求。发明内容[0003]本发明的目的是克服现有钻孔机的缺陷，解决相应的技术问题，提供一种既能随时移动又能不受高度限制的升降式移动钻孔机。[0004]本发明解决现有技术问题所采用的创新技术方案是：一种升降式移动钻孔机，在原来钻孔机的基础上，新组合增加移动推车、立柱、滑轨、平衡块、定滑轮、钢丝绳，与机床上拆卸下来的钻孔机组装，形成新的具有随时移动、高处作业功能的钻孔机。[0005]进一步地，所述的移动推车，是在一块正方形钢板下
