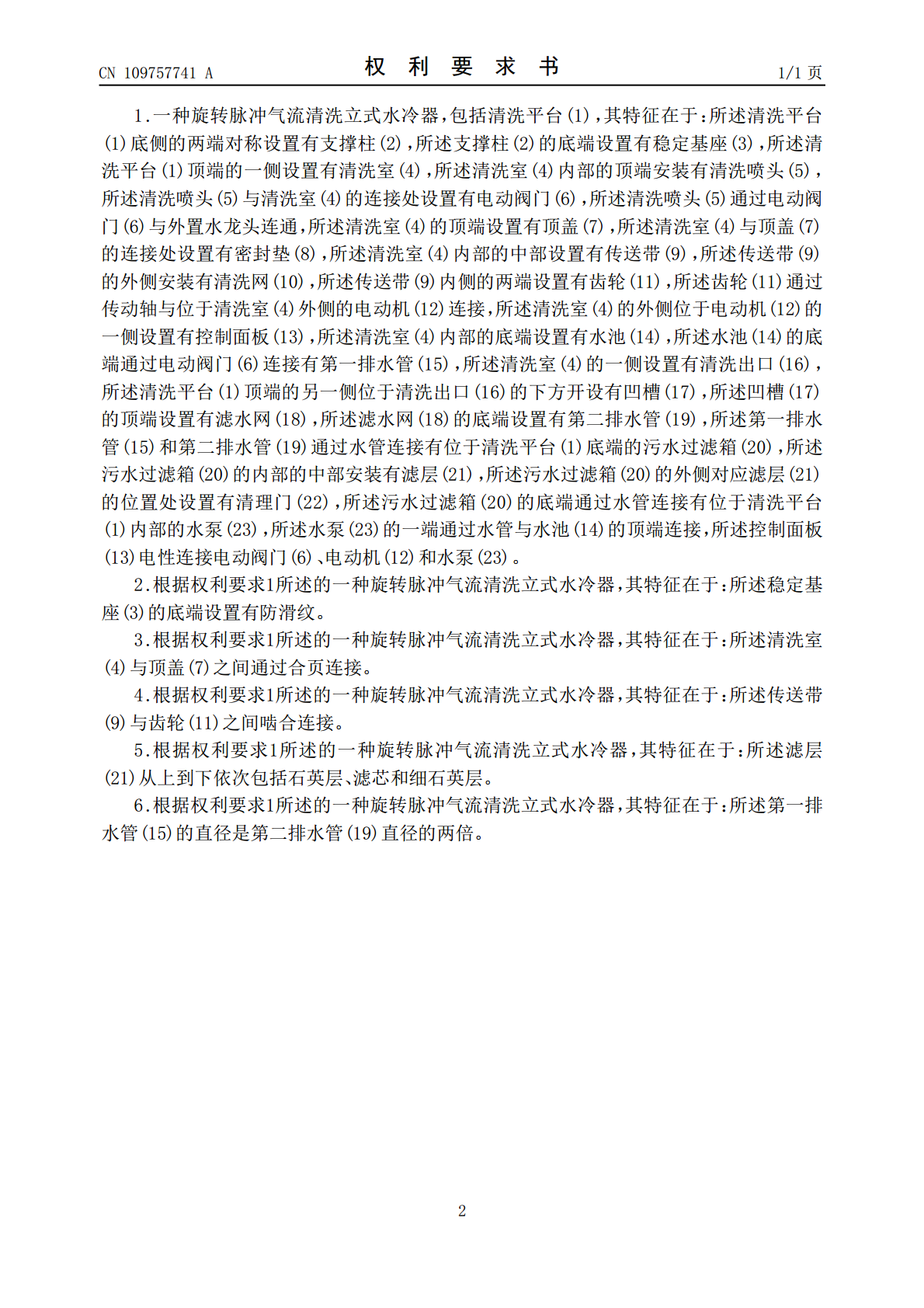

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109757741A(43)申请公布日2019.05.17(21)申请号201711095604.9(22)申请日2017.11.09(71)申请人阎鑫锟地址710000陕西省西安市新城区群策巷小区3号楼2单元4层10号(72)发明人阎鑫锟(51)Int.Cl.A23N12/02(2006.01)C02F1/00(2006.01)B01D29/01(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种旋转脉冲气流清洗立式水冷器(57)摘要本发明公开了一种旋转脉冲气流清洗立式水冷器,包括清洗平台，清洗平台底侧的两端对称设置有支撑柱，支撑柱的底端设置有稳定基座，清洗平台顶端的一侧设置有清洗室，清洗室内部的顶端安装有清洗喷头，清洗喷头与清洗室的连接处设置有电动阀门，清洗喷头通过电动阀门与外置水龙头连通，清洗室的顶端设置有顶盖，清洗室与顶盖的连接处设置有密封垫，清洗室内部的中部设置有传送带，传送带的外侧安装有清洗网，传送带内侧的两端设置有齿轮，本发明便于对黄花菜进行充分清洗，方便快捷，便于节省一定的人力物力，同时便于对清洗后的黄花菜进行滤水，以及通过对污水的二次利用便于节省一定的水资源，节能环保。CN109757741ACN109757741A权利要求书1/1页1.一种旋转脉冲气流清洗立式水冷器，包括清洗平台(1)，其特征在于：所述清洗平台(1)底侧的两端对称设置有支撑柱(2)，所述支撑柱(2)的底端设置有稳定基座(3)，所述清洗平台(1)顶端的一侧设置有清洗室(4)，所述清洗室(4)内部的顶端安装有清洗喷头(5)，所述清洗喷头(5)与清洗室(4)的连接处设置有电动阀门(6)，所述清洗喷头(5)通过电动阀门(6)与外置水龙头连通，所述清洗室(4)的顶端设置有顶盖(7)，所述清洗室(4)与顶盖(7)的连接处设置有密封垫(8)，所述清洗室(4)内部的中部设置有传送带(9)，所述传送带(9)的外侧安装有清洗网(10)，所述传送带(9)内侧的两端设置有齿轮(11)，所述齿轮(11)通过传动轴与位于清洗室(4)外侧的电动机(12)连接，所述清洗室(4)的外侧位于电动机(12)的一侧设置有控制面板(13)，所述清洗室(4)内部的底端设置有水池(14)，所述水池(14)的底端通过电动阀门(6)连接有第一排水管(15)，所述清洗室(4)的一侧设置有清洗出口(16)，所述清洗平台(1)顶端的另一侧位于清洗出口(16)的下方开设有凹槽(17)，所述凹槽(17)的顶端设置有滤水网(18)，所述滤水网(18)的底端设置有第二排水管(19)，所述第一排水管(15)和第二排水管(19)通过水管连接有位于清洗平台(1)底端的污水过滤箱(20)，所述污水过滤箱(20)的内部的中部安装有滤层(21)，所述污水过滤箱(20)的外侧对应滤层(21)的位置处设置有清理门(22)，所述污水过滤箱(20)的底端通过水管连接有位于清洗平台(1)内部的水泵(23)，所述水泵(23)的一端通过水管与水池(14)的顶端连接，所述控制面板(13)电性连接电动阀门(6)、电动机(12)和水泵(23)。2.根据权利要求1所述的一种旋转脉冲气流清洗立式水冷器，其特征在于：所述稳定基座(3)的底端设置有防滑纹。3.根据权利要求1所述的一种旋转脉冲气流清洗立式水冷器，其特征在于：所述清洗室(4)与顶盖(7)之间通过合页连接。4.根据权利要求1所述的一种旋转脉冲气流清洗立式水冷器，其特征在于：所述传送带(9)与齿轮(11)之间啮合连接。5.根据权利要求1所述的一种旋转脉冲气流清洗立式水冷器，其特征在于：所述滤层(21)从上到下依次包括石英层、滤芯和细石英层。6.根据权利要求1所述的一种旋转脉冲气流清洗立式水冷器，其特征在于：所述第一排水管(15)的直径是第二排水管(19)直径的两倍。2CN109757741A说明书1/3页一种旋转脉冲气流清洗立式水冷器技术领域[0001]本发明涉及一种蔬菜加工装置，具体为一种旋转脉冲气流清洗立式水冷器。背景技术[0002]黄花菜，又名金针菜、柠檬萱草，属百合目，百合科多年生草本植物，根近肉质，中下部常有纺锤状膨大。花葶长短不一，花梗较短，花多朵，花被淡黄色、橘红色、黑紫色；蒴果钝三棱状椭圆形，花果期5-9月。其性味甘凉，有止血、消炎、清热、利湿等功效，含有丰富的花粉、糖、蛋白质、维生素C、钙、脂肪、胡萝卜素、氨基酸等人体所必须的养分，主要分布于中国，甘肃庆阳，是久负盛名的黄花菜之乡，其中宁县是主产区之一，种植广泛。由于经常适量食用黄花菜，对防病保健、延年益寿大有益处。如有习惯性便秘的老人，经常吃些黄花菜，既能健胃补脾，又能润肠通便，还可养血安神，且无副作用，黄花菜的需求不断
