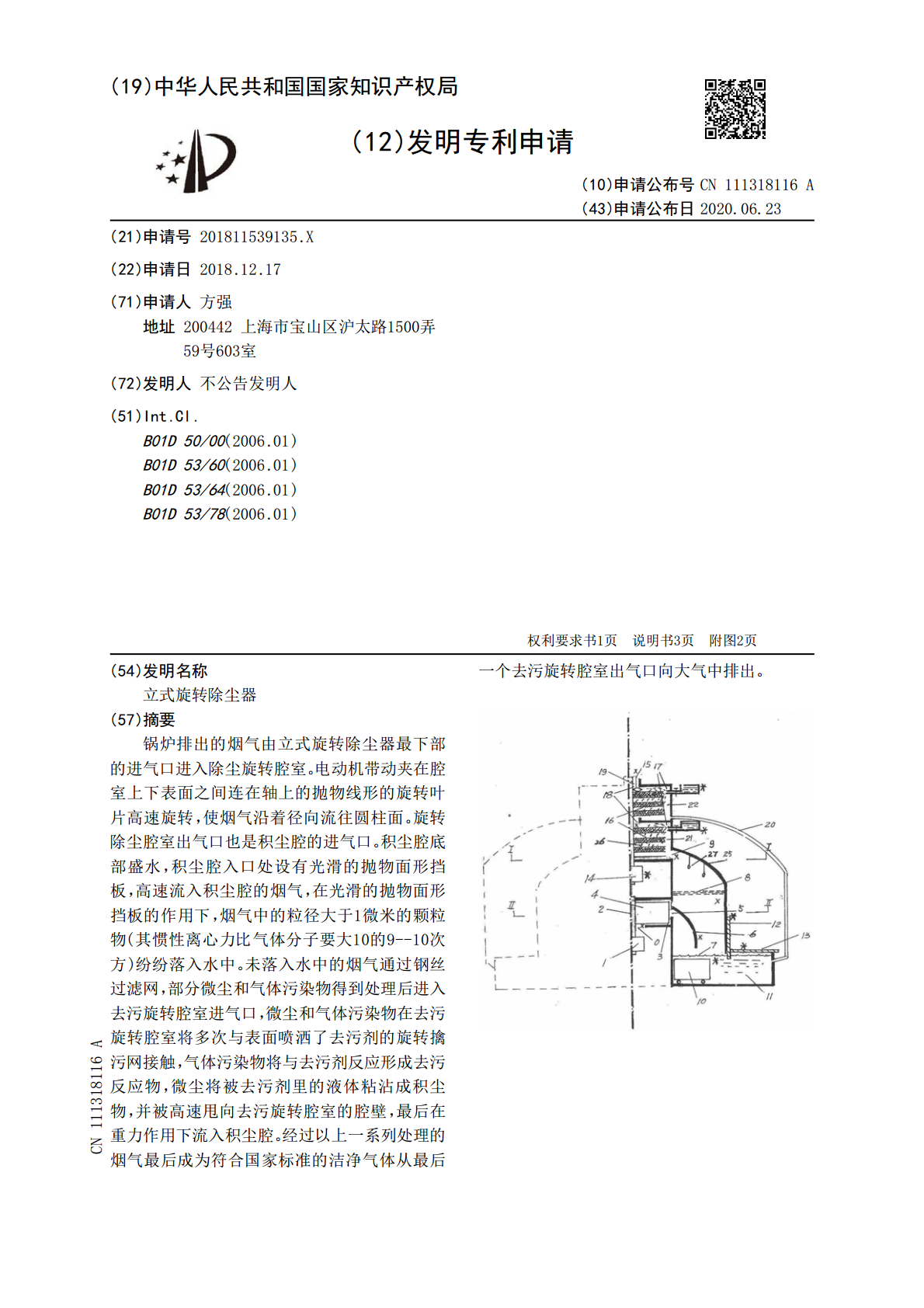

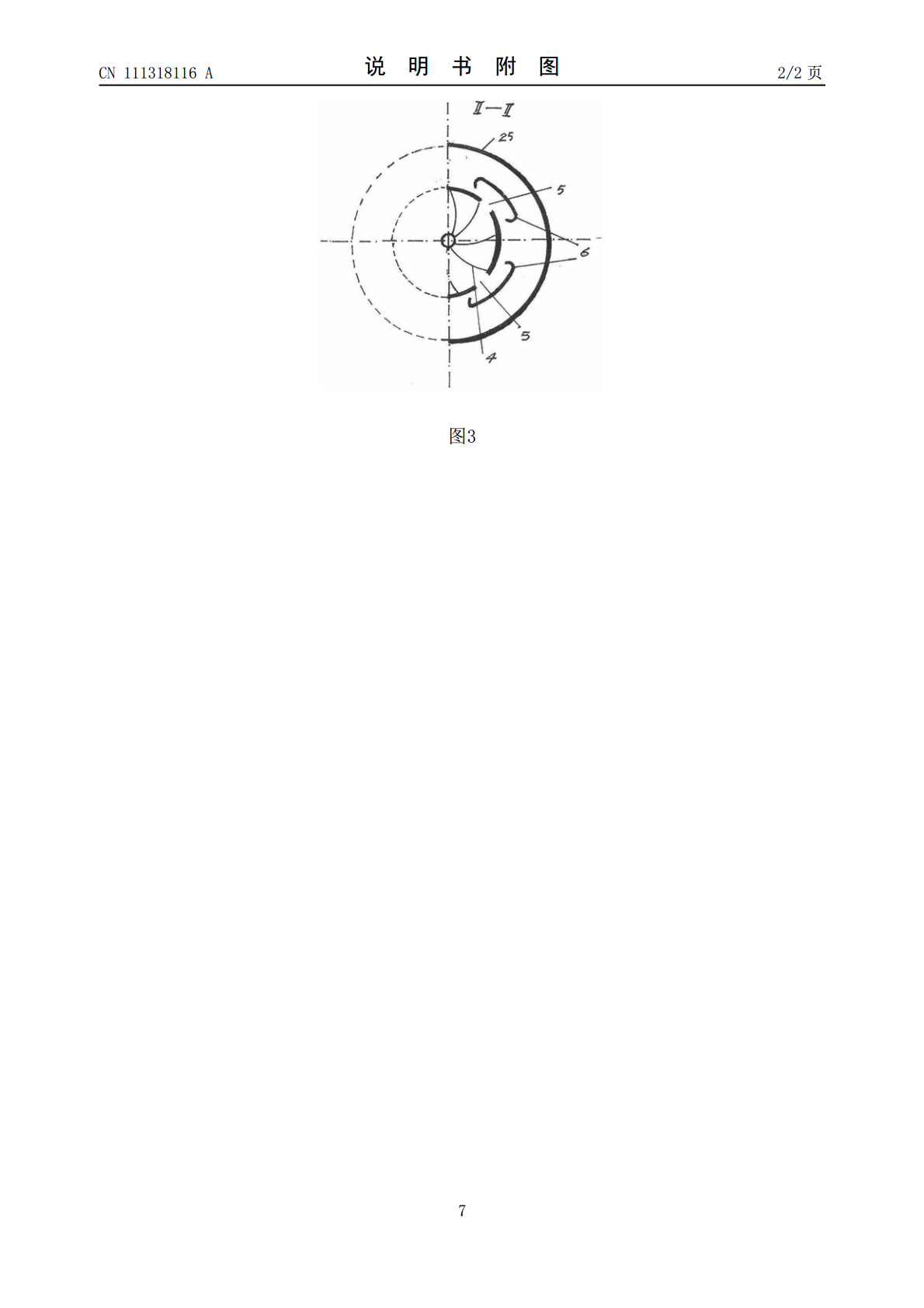

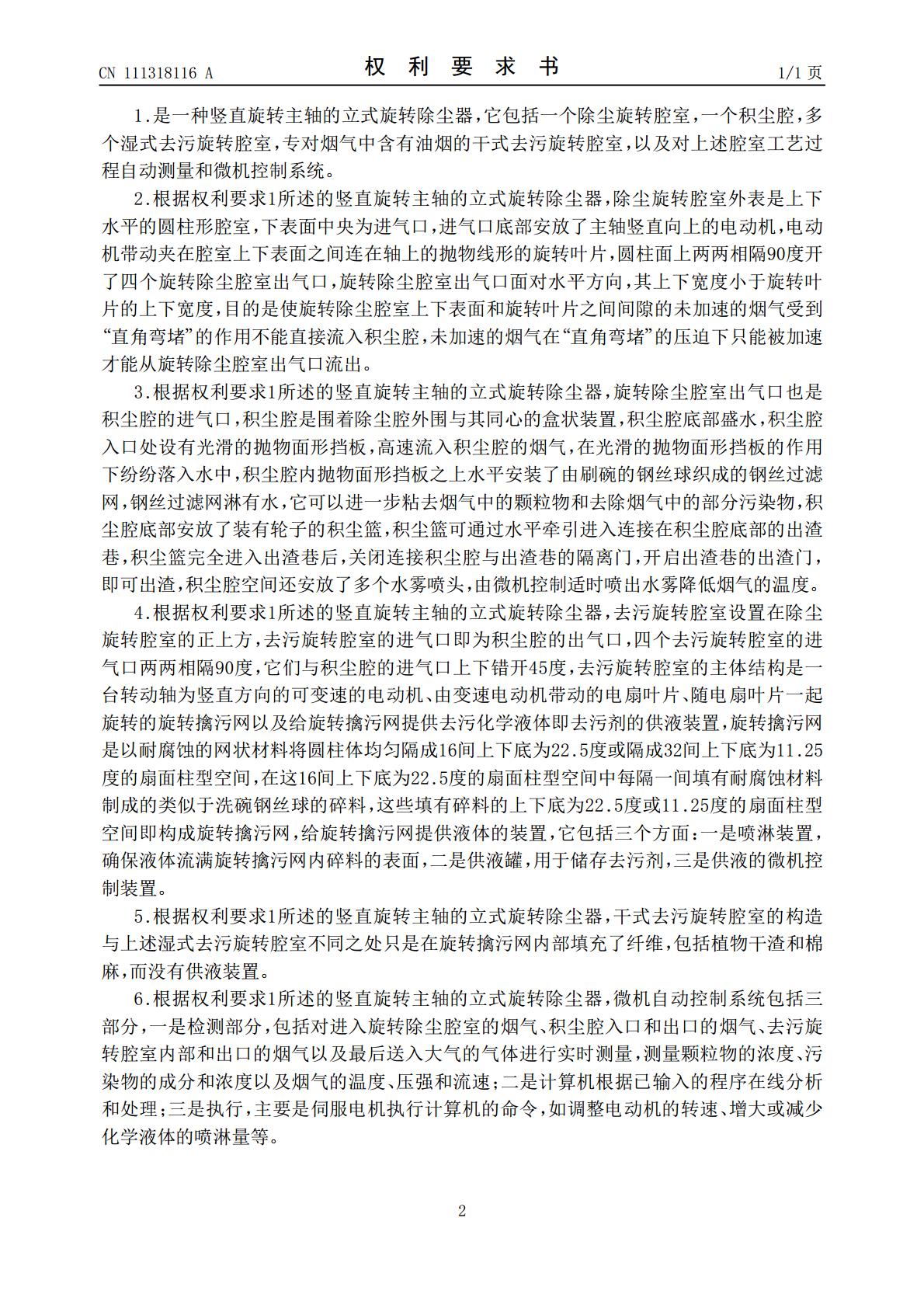

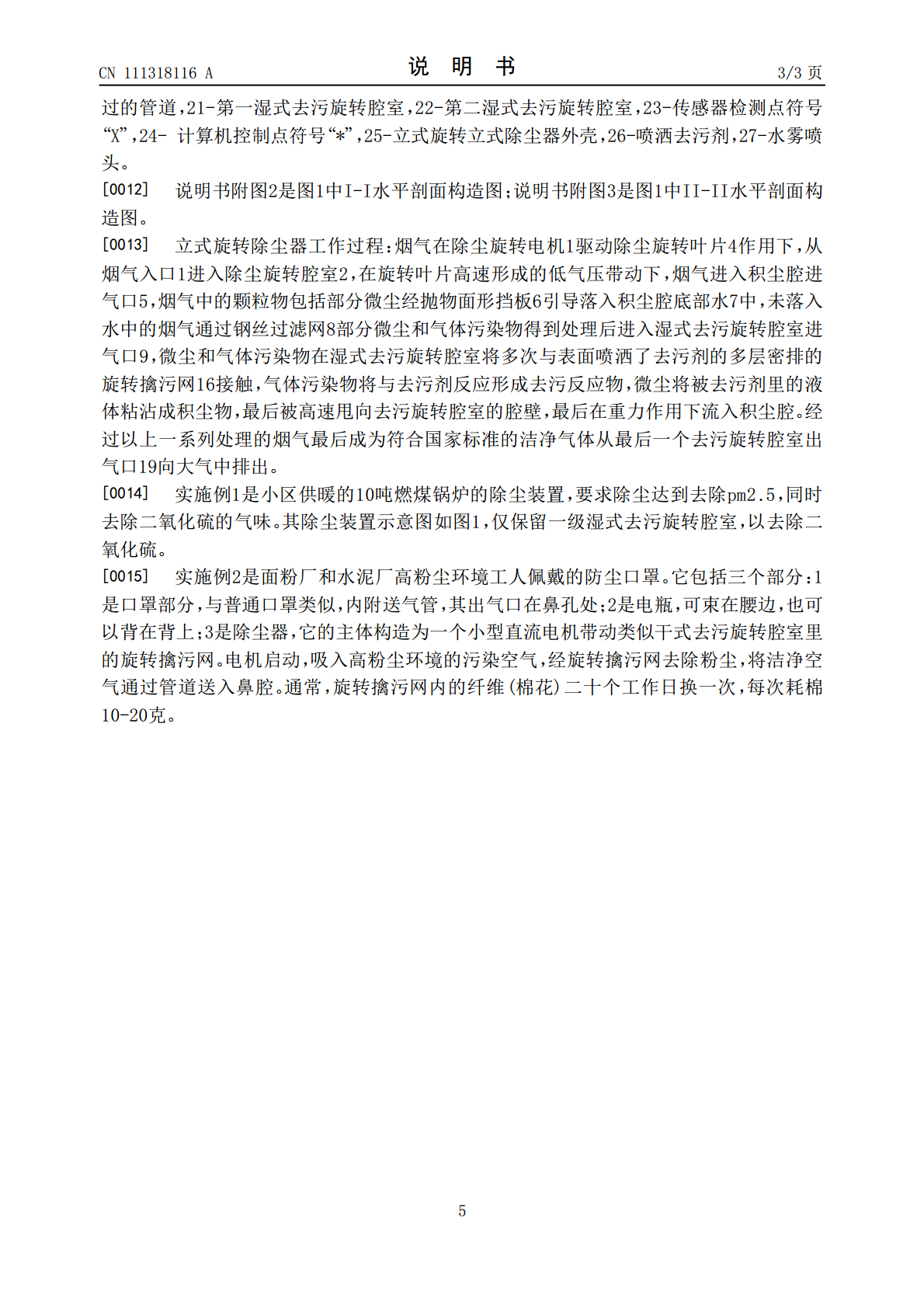

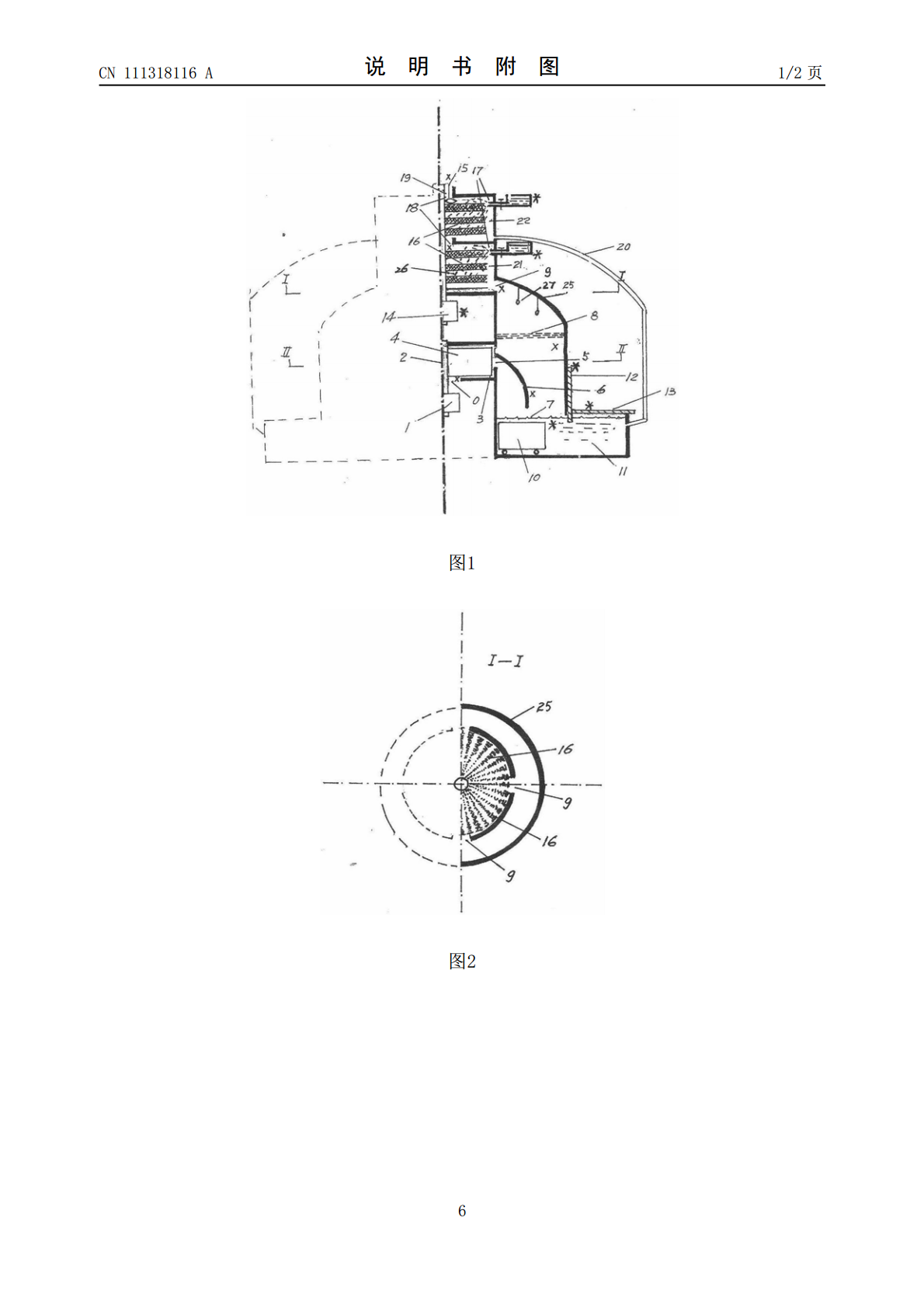

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111318116A(43)申请公布日2020.06.23(21)申请号201811539135.X(22)申请日2018.12.17(71)申请人方强地址200442上海市宝山区沪太路1500弄59号603室(72)发明人不公告发明人(51)Int.Cl.B01D50/00(2006.01)B01D53/60(2006.01)B01D53/64(2006.01)B01D53/78(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一个去污旋转腔室出气口向大气中排出。立式旋转除尘器(57)摘要锅炉排出的烟气由立式旋转除尘器最下部的进气口进入除尘旋转腔室。电动机带动夹在腔室上下表面之间连在轴上的抛物线形的旋转叶片高速旋转，使烟气沿着径向流往圆柱面。旋转除尘腔室出气口也是积尘腔的进气口。积尘腔底部盛水，积尘腔入口处设有光滑的抛物面形挡板，高速流入积尘腔的烟气，在光滑的抛物面形挡板的作用下，烟气中的粒径大于1微米的颗粒物(其惯性离心力比气体分子要大10的9--10次方)纷纷落入水中。未落入水中的烟气通过钢丝过滤网，部分微尘和气体污染物得到处理后进入去污旋转腔室进气口，微尘和气体污染物在去污旋转腔室将多次与表面喷洒了去污剂的旋转擒污网接触，气体污染物将与去污剂反应形成去污反应物，微尘将被去污剂里的液体粘沾成积尘物，并被高速甩向去污旋转腔室的腔壁，最后在重力作用下流入积尘腔。经过以上一系列处理的CN111318116A烟气最后成为符合国家标准的洁净气体从最后CN111318116A权利要求书1/1页1.是一种竖直旋转主轴的立式旋转除尘器，它包括一个除尘旋转腔室，一个积尘腔，多个湿式去污旋转腔室，专对烟气中含有油烟的干式去污旋转腔室，以及对上述腔室工艺过程自动测量和微机控制系统。2.根据权利要求1所述的竖直旋转主轴的立式旋转除尘器，除尘旋转腔室外表是上下水平的圆柱形腔室，下表面中央为进气口，进气口底部安放了主轴竖直向上的电动机，电动机带动夹在腔室上下表面之间连在轴上的抛物线形的旋转叶片，圆柱面上两两相隔90度开了四个旋转除尘腔室出气口，旋转除尘腔室出气口面对水平方向，其上下宽度小于旋转叶片的上下宽度，目的是使旋转除尘腔室上下表面和旋转叶片之间间隙的未加速的烟气受到“直角弯堵”的作用不能直接流入积尘腔，未加速的烟气在“直角弯堵”的压迫下只能被加速才能从旋转除尘腔室出气口流出。3.根据权利要求1所述的竖直旋转主轴的立式旋转除尘器，旋转除尘腔室出气口也是积尘腔的进气口，积尘腔是围着除尘腔外围与其同心的盒状装置，积尘腔底部盛水，积尘腔入口处设有光滑的抛物面形挡板，高速流入积尘腔的烟气，在光滑的抛物面形挡板的作用下纷纷落入水中，积尘腔内抛物面形挡板之上水平安装了由刷碗的钢丝球织成的钢丝过滤网，钢丝过滤网淋有水，它可以进一步粘去烟气中的颗粒物和去除烟气中的部分污染物，积尘腔底部安放了装有轮子的积尘篮，积尘篮可通过水平牵引进入连接在积尘腔底部的出渣巷，积尘篮完全进入出渣巷后，关闭连接积尘腔与出渣巷的隔离门，开启出渣巷的出渣门，即可出渣，积尘腔空间还安放了多个水雾喷头，由微机控制适时喷出水雾降低烟气的温度。4.根据权利要求1所述的竖直旋转主轴的立式旋转除尘器，去污旋转腔室设置在除尘旋转腔室的正上方，去污旋转腔室的进气口即为积尘腔的出气口，四个去污旋转腔室的进气口两两相隔90度，它们与积尘腔的进气口上下错开45度，去污旋转腔室的主体结构是一台转动轴为竖直方向的可变速的电动机、由变速电动机带动的电扇叶片、随电扇叶片一起旋转的旋转擒污网以及给旋转擒污网提供去污化学液体即去污剂的供液装置，旋转擒污网是以耐腐蚀的网状材料将圆柱体均匀隔成16间上下底为22.5度或隔成32间上下底为11.25度的扇面柱型空间，在这16间上下底为22.5度的扇面柱型空间中每隔一间填有耐腐蚀材料制成的类似于洗碗钢丝球的碎料，这些填有碎料的上下底为22.5度或11.25度的扇面柱型空间即构成旋转擒污网，给旋转擒污网提供液体的装置，它包括三个方面：一是喷淋装置，确保液体流满旋转擒污网内碎料的表面，二是供液罐，用于储存去污剂，三是供液的微机控制装置。5.根据权利要求1所述的竖直旋转主轴的立式旋转除尘器，干式去污旋转腔室的构造与上述湿式去污旋转腔室不同之处只是在旋转擒污网内部填充了纤维，包括植物干渣和棉麻，而没有供液装置。6.根据权利要求1所述的竖直旋转主轴的立式旋转除尘器，微机自动控制系统包括三部分，一是检测部分，包括对进入旋转除尘腔室的烟气、积尘腔入口和出口的烟气、去污旋转腔室内部和出口的烟气以及最后送入大气的气体进行实时测量，测量颗粒物的浓度、污染物的成分和浓度以及烟气的温度、压强和流速；二是计算机
