一种旋转式多喷嘴3D打印机打印头.pdf

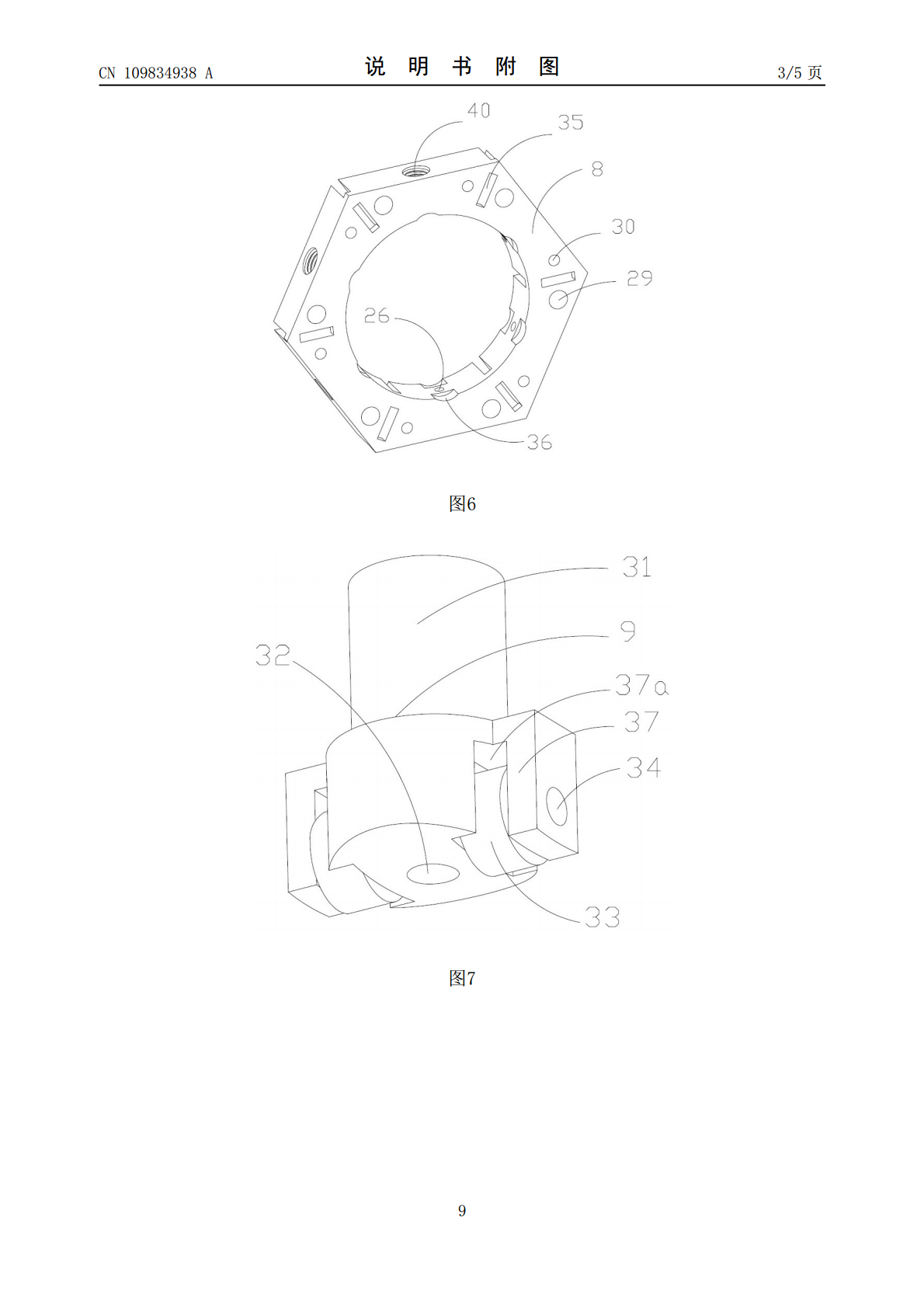

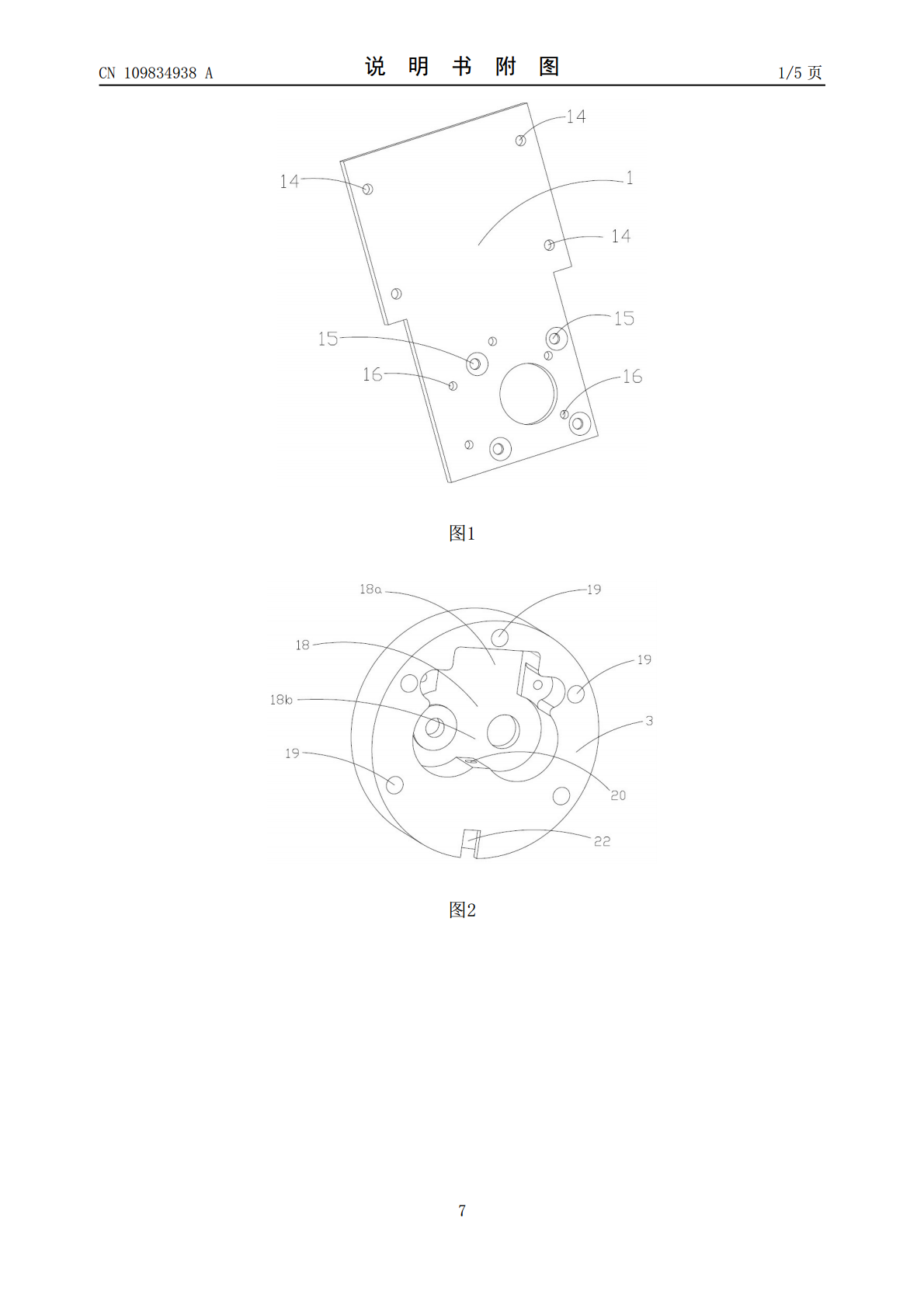

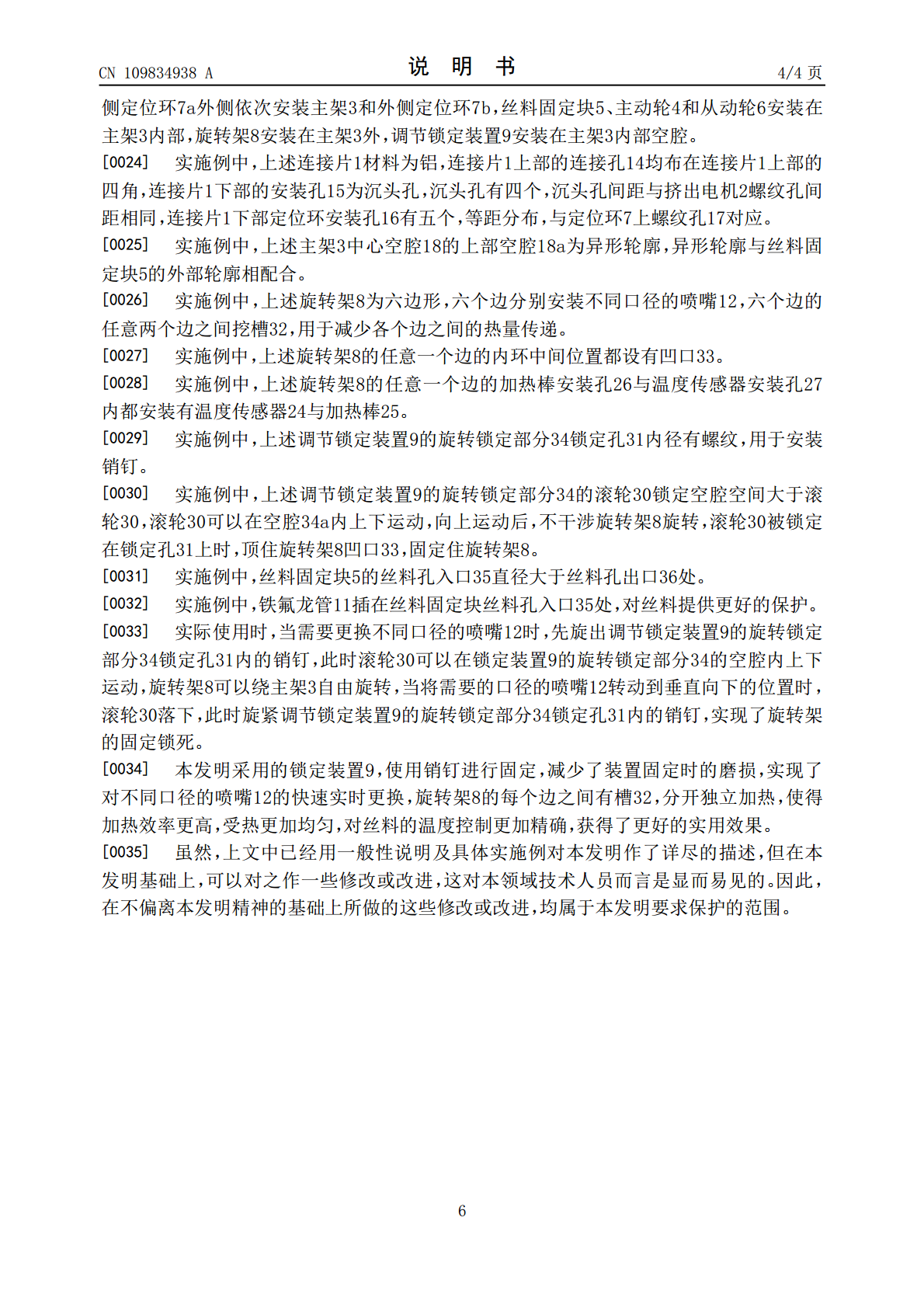

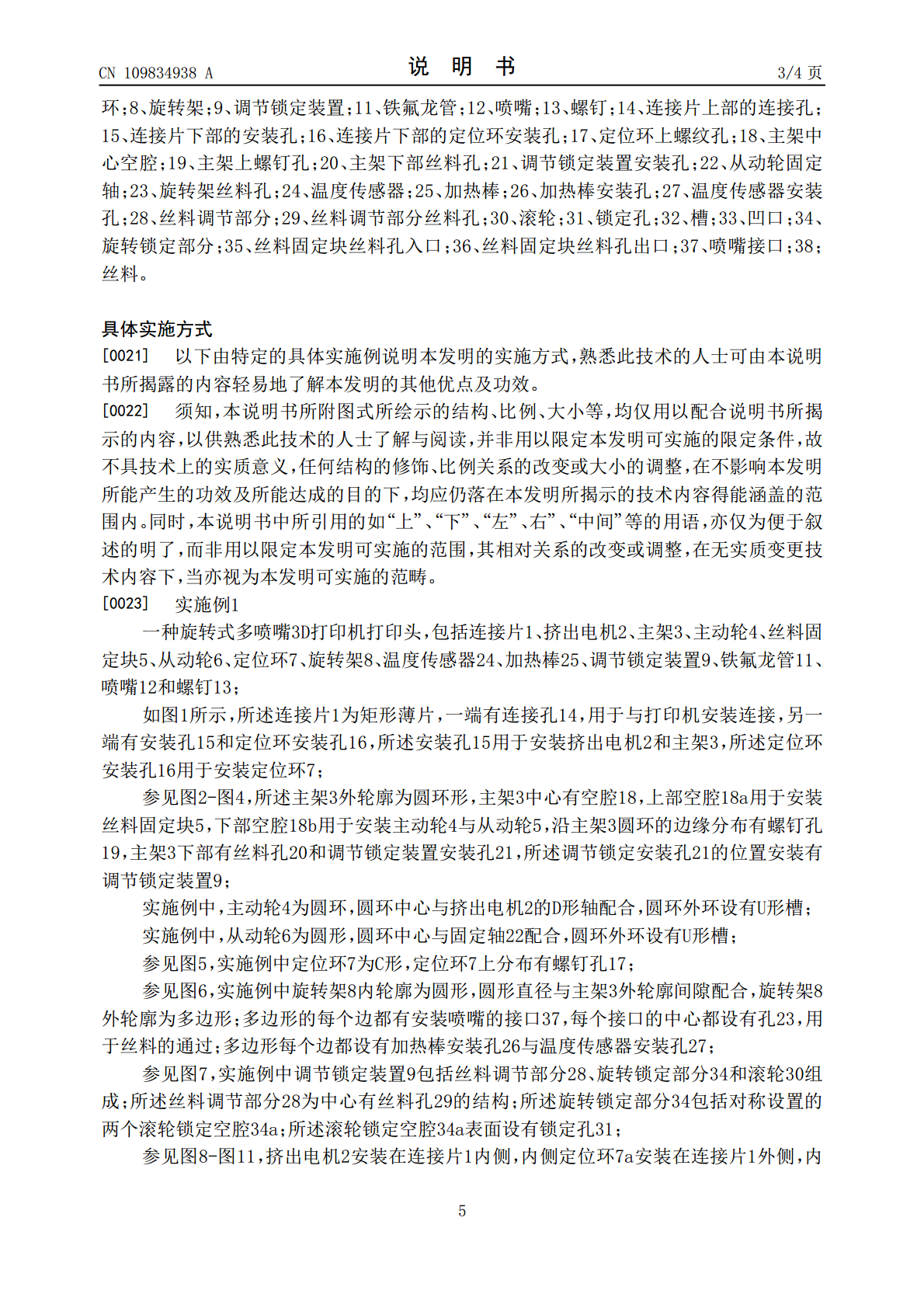

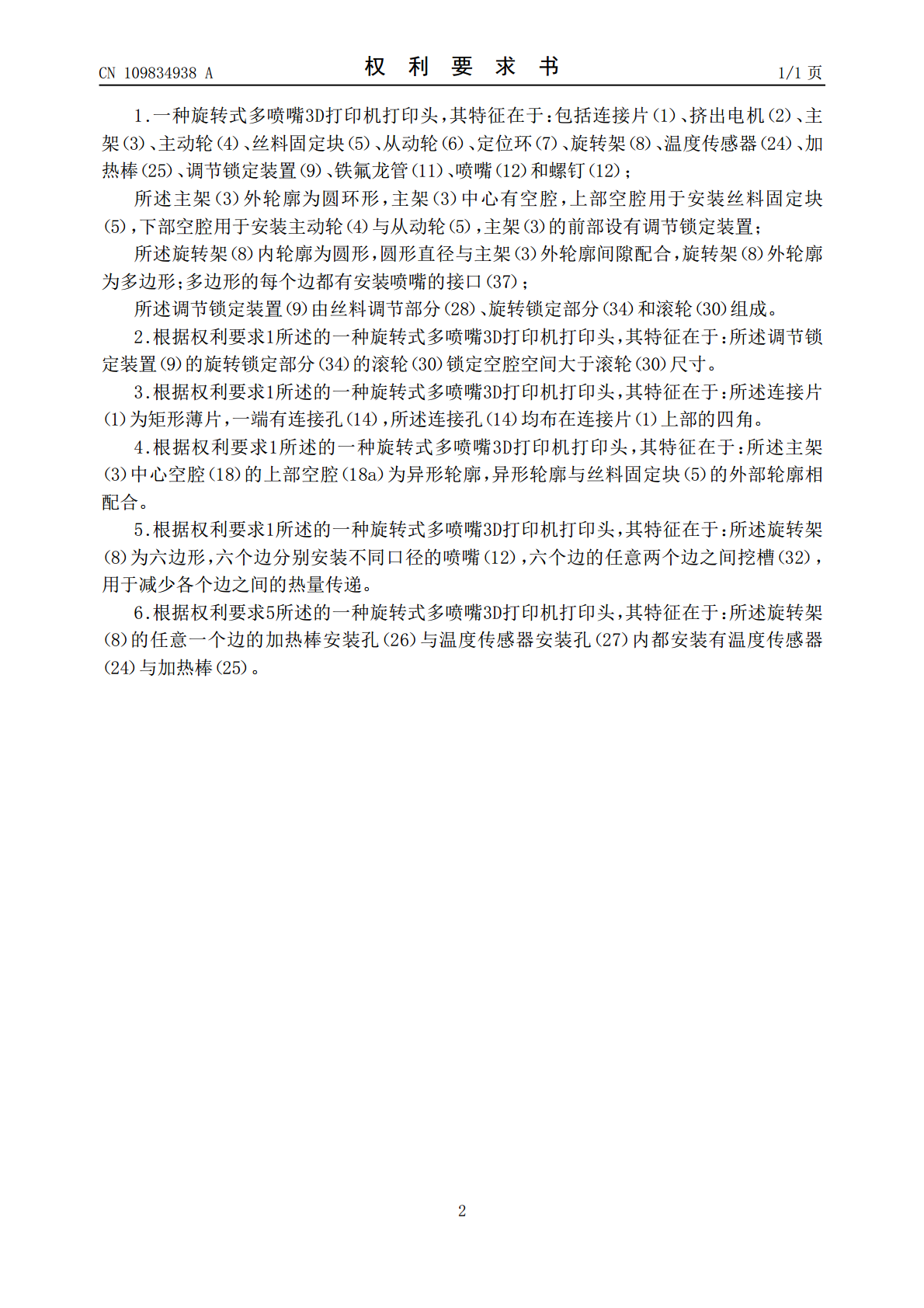

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109834938A(43)申请公布日2019.06.04(21)申请号201910269743.1(22)申请日2019.04.04(71)申请人上海幻嘉信息科技有限公司地址201606上海市松江区泖港镇中厍路181号(72)发明人刘阳周兰杜秋冉诗钰(51)Int.Cl.B29C64/209(2017.01)B29C64/295(2017.01)B29C64/20(2017.01)B33Y30/00(2015.01)权利要求书1页说明书4页附图5页(54)发明名称一种旋转式多喷嘴3D打印机打印头(57)摘要本发明公开了一种旋转式多喷嘴3D打印机打印头，包括连接片、挤出电机、主架、主动轮、丝料固定块、从动轮、定位环、旋转架、温度传感器、加热棒、调节锁定装置、铁氟龙管、喷嘴和螺钉；所述调节锁定装置包括丝料调节部分、旋转锁定部分和滚轮组成；挤出电机安装在连接片内侧，内侧定位环安装在连接片外侧，内侧定位环外侧依次安装主架和外侧定位环，丝料固定块、主动轮和从动轮安装在主架内部，旋转架安装在主架外，调节锁定装置安装在主架内部空腔。解决了现有打印机打印头只有一个口径的喷嘴无法满足不同零件的生产或更换不同口径的打印机打印头喷嘴不便的问题。CN109834938ACN109834938A权利要求书1/1页1.一种旋转式多喷嘴3D打印机打印头，其特征在于：包括连接片（1）、挤出电机（2）、主架（3）、主动轮（4）、丝料固定块（5）、从动轮（6）、定位环（7）、旋转架（8）、温度传感器（24）、加热棒（25）、调节锁定装置（9）、铁氟龙管（11）、喷嘴（12）和螺钉（12）；所述主架（3）外轮廓为圆环形，主架（3）中心有空腔，上部空腔用于安装丝料固定块（5），下部空腔用于安装主动轮（4）与从动轮（5），主架（3）的前部设有调节锁定装置；所述旋转架（8）内轮廓为圆形，圆形直径与主架（3）外轮廓间隙配合，旋转架（8）外轮廓为多边形；多边形的每个边都有安装喷嘴的接口（37）；所述调节锁定装置（9）由丝料调节部分（28）、旋转锁定部分（34）和滚轮（30）组成。2.根据权利要求1所述的一种旋转式多喷嘴3D打印机打印头，其特征在于：所述调节锁定装置（9）的旋转锁定部分（34）的滚轮（30）锁定空腔空间大于滚轮（30）尺寸。3.根据权利要求1所述的一种旋转式多喷嘴3D打印机打印头，其特征在于：所述连接片（1）为矩形薄片，一端有连接孔（14），所述连接孔（14）均布在连接片（1）上部的四角。4.根据权利要求1所述的一种旋转式多喷嘴3D打印机打印头，其特征在于：所述主架（3）中心空腔（18）的上部空腔（18a）为异形轮廓，异形轮廓与丝料固定块（5）的外部轮廓相配合。5.根据权利要求1所述的一种旋转式多喷嘴3D打印机打印头，其特征在于：所述旋转架（8）为六边形，六个边分别安装不同口径的喷嘴（12），六个边的任意两个边之间挖槽（32），用于减少各个边之间的热量传递。6.根据权利要求5所述的一种旋转式多喷嘴3D打印机打印头，其特征在于：所述旋转架（8）的任意一个边的加热棒安装孔（26）与温度传感器安装孔（27）内都安装有温度传感器（24）与加热棒（25）。2CN109834938A说明书1/4页一种旋转式多喷嘴3D打印机打印头技术领域[0001]本发明涉及一种3D打印机多种口径的喷嘴转换技术，具体涉及一种旋转式多喷嘴3D打印机打印头。背景技术[0002]现在，基于FDM型的3D打印机一般采用ABS塑料丝作为打印成型材料，喷头和喷嘴是必不可少的部分，材料在喷头中被加热熔化，喷头底部有一喷嘴供熔融的材料以一定的压力挤出，喷头沿零件截面轮廓和填充轨迹运动时挤出材料，与前一层粘结并在空气中迅速固化，如此反复进行即可得到实体零件。[0003]然而，一般情况下一台3D打印机上只设置有一个打印机头，机头上设置为一个喷嘴，对于生产不同产品所需的不同口径喷嘴，就需要对整个机头进行更换，这样显得十分的不便。[0004]所以，需要对现有打印机打印头进行改进，实现不同口径的打印机喷嘴的快速便捷切换。发明内容[0005]本发明的目的在于提供一种旋转式多喷嘴3D打印机打印头，用以解决现有打印机打印头只有一个口径的喷嘴无法满足不同零件的生产或更换不同口径的打印机打印头喷嘴不便的问题。[0006]为解决上述技术问题，本发明采用如下技术方案：一种旋转式多喷嘴3D打印机打印头，包括连接片、挤出电机、主架、主动轮、丝料固定块、从动轮、定位环、旋转架、温度传感器、加热棒、调节锁定装置、铁氟龙管、喷嘴和螺钉；所述主架外轮廓为圆环形，主架中心有空腔，上部空腔用于安装丝料固定块，下部空腔用于安装主动轮与从动轮，主架下部有丝料孔和调节锁定
