一种剪切角度自动调整的卧式剪板机及其剪切角度调整控制方法.pdf

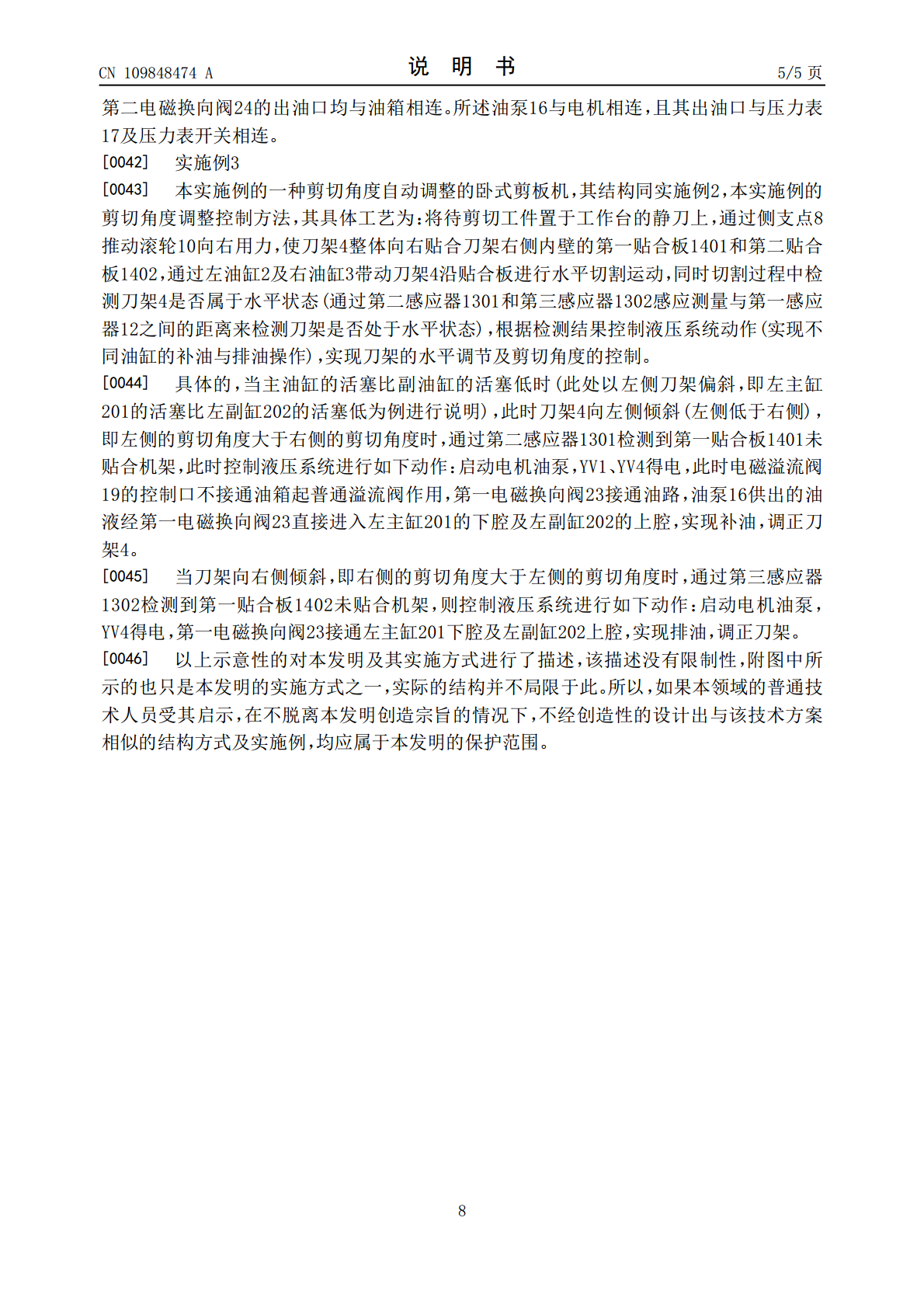

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109848474A(43)申请公布日2019.06.07(21)申请号201910248259.0(22)申请日2019.03.29(71)申请人安徽东海机床制造有限公司地址243000安徽省马鞍山市博望区博望镇刃模具城(72)发明人石贤锋石贤林郑盼盼陶树仁(74)专利代理机构安徽知问律师事务所34134代理人于婉萍平静(51)Int.Cl.B23D15/08(2006.01)B23D33/02(2006.01)B23D35/00(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种剪切角度自动调整的卧式剪板机及其剪切角度调整控制方法(57)摘要本发明公开了一种剪切角度自动调整的卧式剪板机及其剪切角度调整控制方法，属于锻压机床技术领域。本发明的一种剪切角度自动调整的卧式剪板机，包括机架，所述机架内设有沿水平方向分布的刀架和工作台，工作台上设有静刀，刀架上设有与静刀配合的动刀，所述机架左侧设有侧支点，侧支点通过碟簧与滚轮相连，所述刀架左侧对应设有导轨板，所述刀架右侧位于机架内壁安装有第一贴合板和第二贴合板，侧支点、第一贴合板和第二贴合板上分别安装有第一感应器、第二感应器和第三感应器。采用本发明的技术方案可以对上述卧式剪板机的剪切角度进行自动调节，从而保证剪切角度的固定。CN109848474ACN109848474A权利要求书1/2页1.一种剪切角度自动调整的卧式剪板机，包括机架(1)，所述机架(1)内设有沿水平方向分布的刀架(4)和工作台(7)，工作台(7)上设有静刀，刀架(4)上设有与静刀配合的动刀，其特征在于：所述机架(1)左侧设有侧支点(8)，侧支点(8)通过碟簧(9)与滚轮(10)相连，所述刀架(4)左侧对应设有导轨板(11)，所述刀架(4)右侧位于机架(1)内壁安装有第一贴合板(1401)和第二贴合板(1402)，侧支点(8)、第一贴合板(1401)和第二贴合板(1402)上分别安装有第一感应器(12)、第二感应器(1301)和第三感应器(1302)。2.根据权利要求1所述的一种剪切角度自动调整的卧式剪板机，其特征在于：所述第一感应器(12)位于第二感应器(1301)和第三感应器(1302)的中轴线上。3.根据权利要求1所述的一种剪切角度自动调整的卧式剪板机，其特征在于：所述第一感应器(12)、第二感应器(1301)和第三感应器(1302)均与电气控制系统相连。4.根据权利要求1-3中任一项所述的一种剪切角度自动调整的卧式剪板机，其特征在于：所述工作台(7)的两侧设有对称分布的两组刀架(4)及动刀组，其中左侧刀架(4)的两端分别与左主缸(201)、左副缸(202)相连，右侧刀架(4)的两端分别与右主缸(301)、右副缸(302)相连。5.根据权利要求4所述的一种剪切角度自动调整的卧式剪板机，其特征在于：该剪板机的液压系统包括油箱(15)、油泵(16)和电液换向阀(20)，其中油泵(16)的进油口与油箱(15)相连，其出油口一方面与电液换向阀(20)的P口相连，另一方面通过电磁溢流阀(19)与油箱(15)相连；所述电液换向阀(20)的A口与左主缸(201)的无杆腔相连，其B口与右主缸(301)的无杆腔相连，左主缸(201)及右主缸(301)的有杆腔分别对应与左副缸(202)、右副缸(302)的无杆腔相连，且左副缸(202)、右副缸(302)的有杆腔分别与第一电磁换向阀(23)、第二电磁换向阀(24)相连。6.根据权利要求5所述的一种剪切角度自动调整的卧式剪板机，其特征在于：所述油泵(16)的出油口与左副缸(202)、右副缸(302)有杆腔之间的管路上还设有针型阀(25)和蓄能器(26)；所述油泵(16)的出油口还分别与第一电磁换向阀(23)、第二电磁换向阀(24)的进油口相连，第一电磁换向阀(23)的控油口与左主缸(201)的有杆腔、左副缸(202)的无杆腔相连，第二电磁换向阀(24)的控油口与右主缸(301)的有杆腔、右副缸(302)的无杆腔相连。7.一种剪板机的剪切角度调整控制方法，其特征在于，其具体工艺为：将待剪切工件置于工作台的静刀上，通过侧支点(8)推动滚轮(10)向右用力，使刀架(4)整体向右贴合刀架右侧内壁的第一贴合板(1401)和第二贴合板(1402)，通过主油缸及副油缸带动刀架(4)沿贴合板进行水平切割运动，同时切割过程中检测刀架(4)是否属于水平状态，根据检测结果控制液压系统动作，实现刀架的水平调节及剪切角度的控制。8.根据权利要求7所述的一种剪板机的剪切角度调整控制方法，其特征在于：通过第二感应器(1301)和第三感应器(1302)感应测量与第一感应器(12)之间的距离，从而检测刀架是否处于水平状态。9
