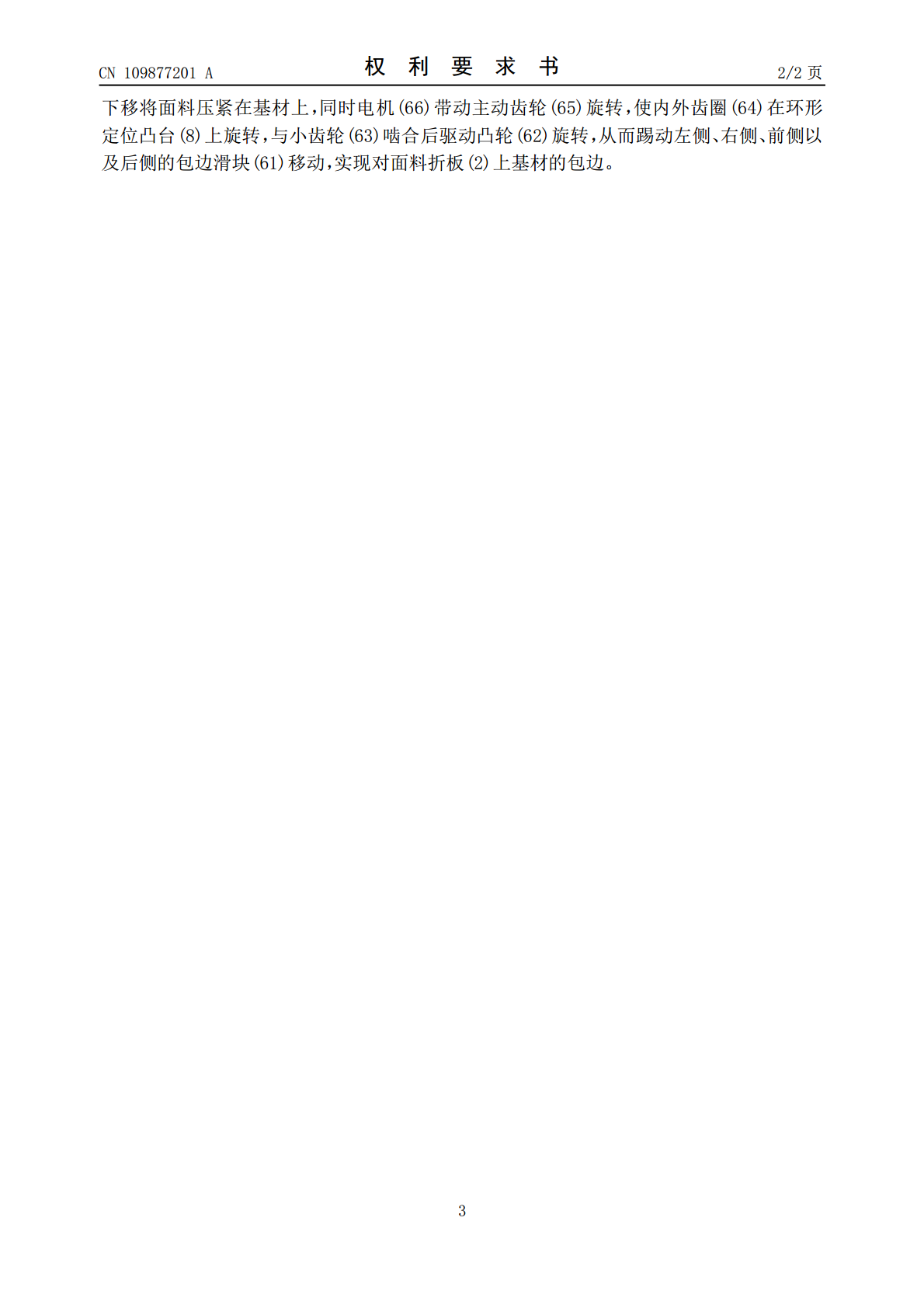

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109877201A(43)申请公布日2019.06.14(21)申请号201910189163.1(22)申请日2019.03.13(71)申请人芜湖长鹏汽车零部件有限公司地址241000安徽省芜湖市鸠江经济开发区祥盛路1号(72)发明人黄金金束小东李慧刘超(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人寇俊波(51)Int.Cl.B21D19/08(2006.01)权利要求书2页说明书3页附图3页(54)发明名称一种备胎盖板自动包边工装及其包边方法(57)摘要本发明涉及一种备胎盖板自动包边工装及其包边方法,包括工作台、后立板,工作台上固定有面料折板,面料折板的上侧设有下推气缸,下推气缸的输出端连接有压料板,工作台上设有合围在面料折板周向上的翻边机构,面料折板与压料板之间设有同时进行基材和面料上料的输送机构;翻边机构包括四个包边滑块、凸轮、小齿轮、内外齿圈、主动齿轮、电机;输送机构包括水平移动机构、与水平移动机构相连的上料机构。本发明能够在单驱动下实现对基材四边的同步翻边,降低故障发生率,提高翻边的可靠性,实现对基材和面料的同步上料,减轻劳动强度,提高生产效率。CN109877201ACN109877201A权利要求书1/2页1.一种备胎盖板自动包边工装,包括工作台(1)、后立板(5),所述工作台(1)上固定有面料折板(2),所述面料折板(2)的上侧设有下推气缸(3),所述下推气缸(3)的输出端连接有压料板(4),其特征在于:所述工作台(1)上设有合围在面料折板(2)周向上的翻边机构(6),所述面料折板(2)与压料板(4)之间设有同时进行基材和面料上料的输送机构(7)。2.根据权利要求1所述的一种备胎盖板自动包边工装,其特征在于:所述翻边机构(6)包括包边滑块(61),所述包边滑块(61)为四个且分别设置在面料折板(2)的左侧、右侧、前侧以及后侧与工作台(1)滑动相连;所述包边滑块(61)上远离面料折板(2)的一侧均设有凸轮(62),所述凸轮(62)均同轴连接有小齿轮(63),所述工作台(1)上安装有内侧与小齿轮(63)均啮合的内外齿圈(64),所述内外齿圈(64)的外侧啮合有主动齿轮(65),所述主动齿轮(65)连接有电机(66)。3.根据权利要求1所述的一种备胎盖板自动包边工装,其特征在于:所述输送机构(7)包括水平移动机构(71)、与水平移动机构(71)相连的上料机构(72);所述上料机构包括安装板(721)、与安装板(721)竖直滑动相连的顶板(722)和底板(723)、与安装板(721)水平滑动相连的驱动杆(724),所述驱动杆(724)的上侧和下侧均铰接有支撑在顶板(722)和底板(723)上的摆杆(725),所述安装板(721)上固定有驱动电机(726),所述驱动电机(726)的驱动轴连接有与驱动杆(724)滑动配合的凸轮(727);所述顶板(722)和底板(723)上均均布有吸盘(728),所述底板(723)上设有定位基材的限位柱(729)。4.根据权利要求3所述的一种备胎盖板自动包边工装,其特征在于:所述凸轮(727)上设有沿自身外圆面轮廓分布的滑槽(727a),所述驱动杆(724)上固定有与滑槽(727a)配合的滑柱(724a)。5.根据权利要求3所述的一种备胎盖板自动包边工装,其特征在于:所述摆杆(725)沿驱动杆(724)均布有四个。6.根据权利要求3所述的一种备胎盖板自动包边工装,其特征在于:所述摆杆(725)上远离驱动杆(724)的端部呈球形,所述顶板(722)和底板(723)上均设有与摆杆(725)上呈球形端部配合的凹槽(720)。7.根据权利要求3所述的一种备胎盖板自动包边工装,其特征在于:所述水平移动机构(71)包括呈水平放置且与后立板(5)相连的丝杠(711)和导杆(712)、驱动轴与丝杠(711)相连的伺服电机(713),所述安装板(721)的后侧连接在丝杠(711)和导杆(712)上。8.根据权利要求1-7中任一项所述的一种备胎盖板自动包边工装的包边方法,其特征在于:所述方法步骤如下:第一步:通过吸盘(728)连接外部抽真空设备,使顶板(722)和底板(723)上分别固定面料和基材,在伺服电机(713)驱动下,上料机构(72)沿丝杠(711)和导杆(712)运动进入面料折板(2)与压料板(4)之间的位置;第二步:驱动电机(726)带动凸轮(727)旋转,经滑槽(727a)与滑柱(724a)配合,凸轮(727)推动驱动杆(724)作左右往复运动,在向左运动的过程中,驱动杆(724)使得其上的摆杆(725)摆动,从而分别推动顶板(722)向上运动、底板(723)向下运动,进而实现压料板(4)上面
