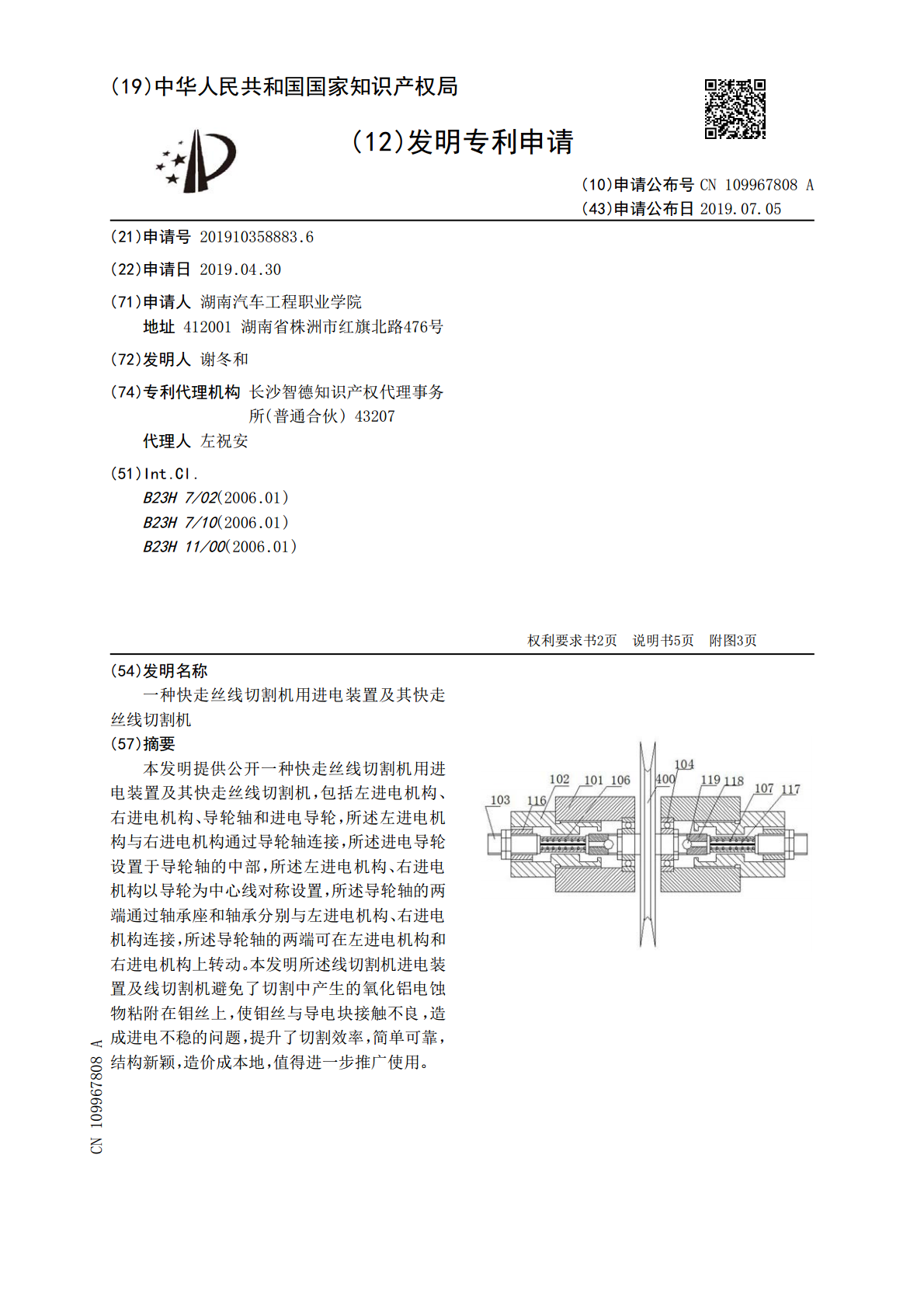

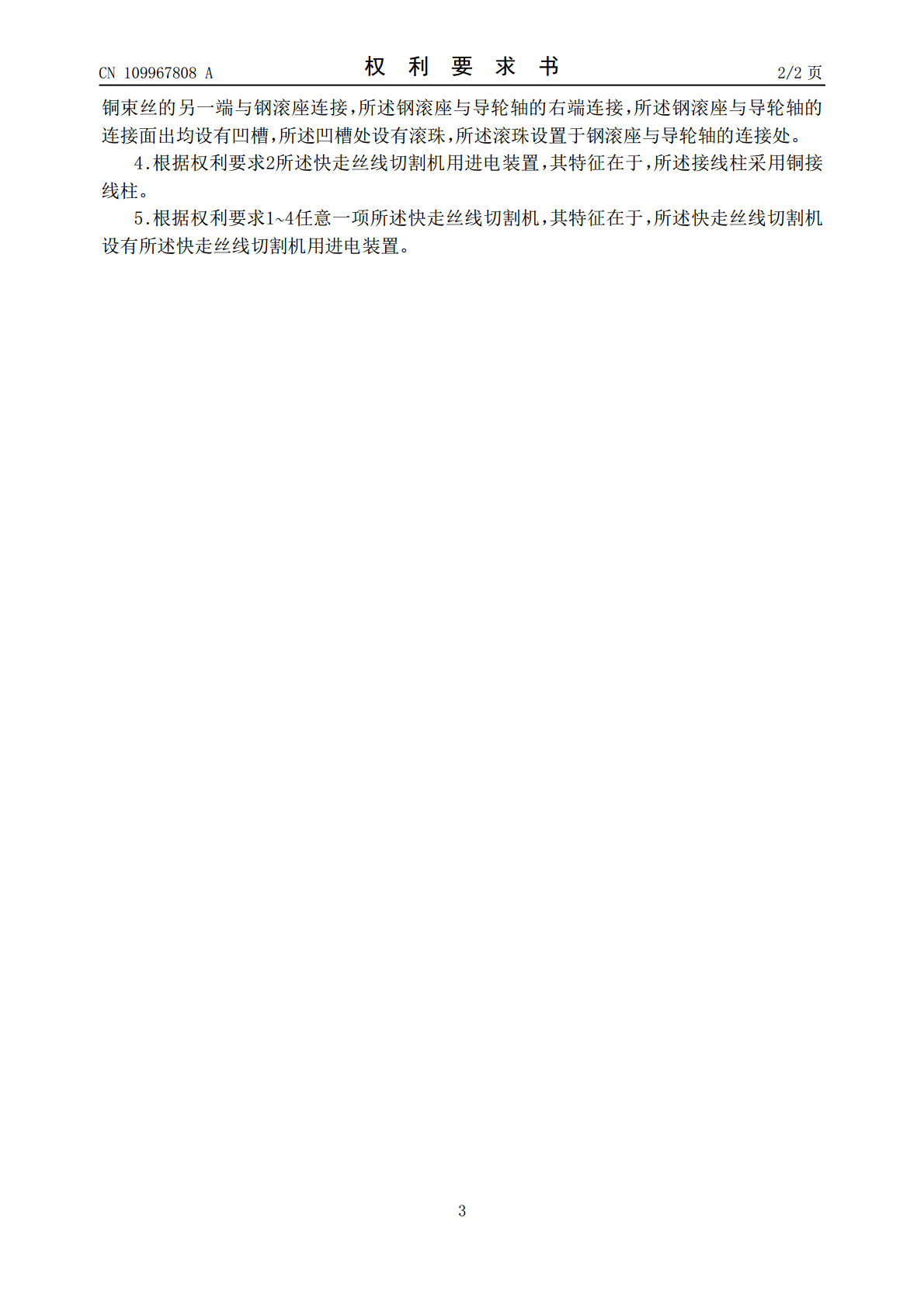

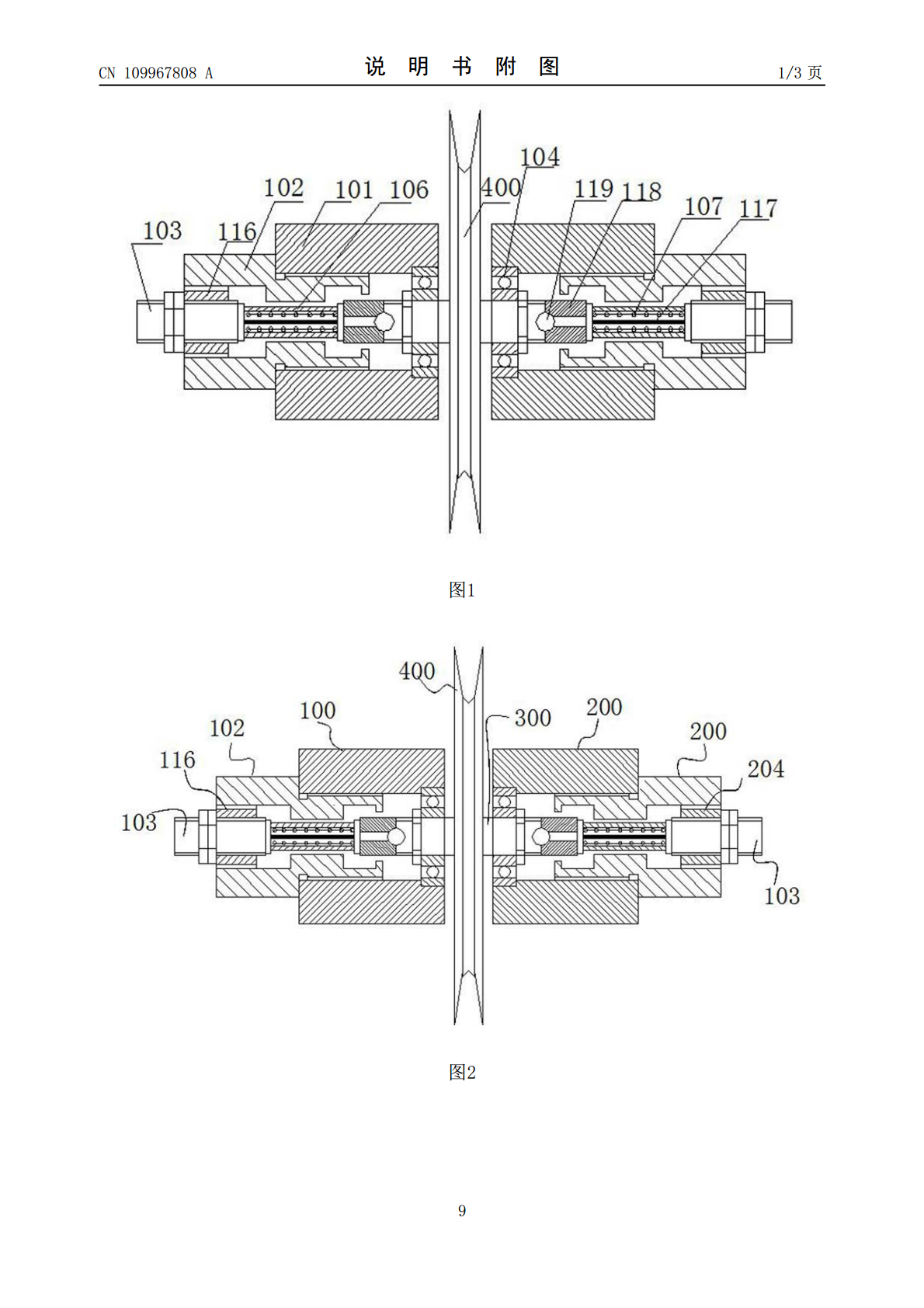

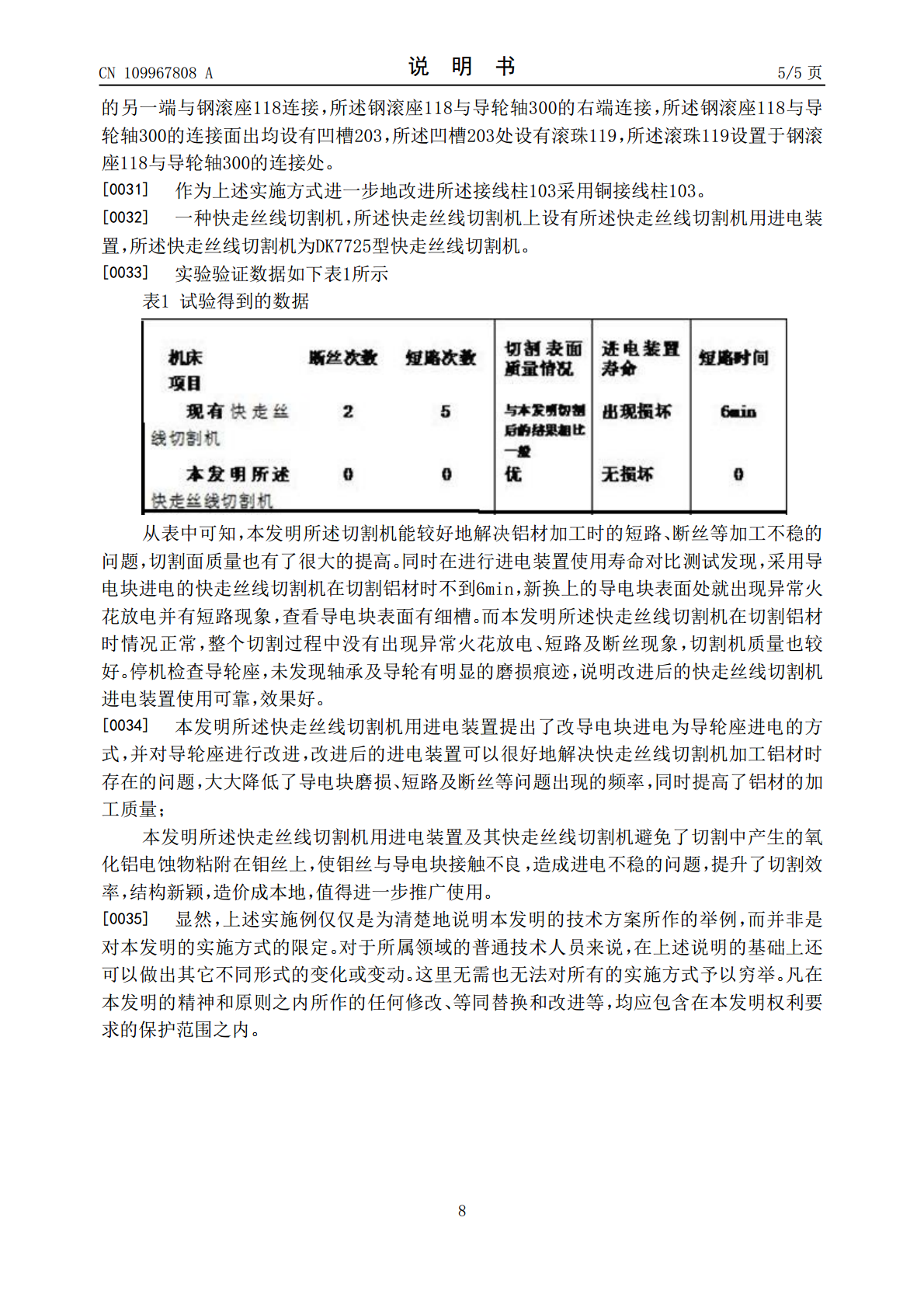

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109967808A(43)申请公布日2019.07.05(21)申请号201910358883.6(22)申请日2019.04.30(71)申请人湖南汽车工程职业学院地址412001湖南省株洲市红旗北路476号(72)发明人谢冬和(74)专利代理机构长沙智德知识产权代理事务所(普通合伙)43207代理人左祝安(51)Int.Cl.B23H7/02(2006.01)B23H7/10(2006.01)B23H11/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种快走丝线切割机用进电装置及其快走丝线切割机(57)摘要本发明提供公开一种快走丝线切割机用进电装置及其快走丝线切割机，包括左进电机构、右进电机构、导轮轴和进电导轮，所述左进电机构与右进电机构通过导轮轴连接，所述进电导轮设置于导轮轴的中部，所述左进电机构、右进电机构以导轮为中心线对称设置，所述导轮轴的两端通过轴承座和轴承分别与左进电机构、右进电机构连接，所述导轮轴的两端可在左进电机构和右进电机构上转动。本发明所述线切割机进电装置及线切割机避免了切割中产生的氧化铝电蚀物粘附在钼丝上，使钼丝与导电块接触不良，造成进电不稳的问题，提升了切割效率，简单可靠，结构新颖，造价成本地，值得进一步推广使用。CN109967808ACN109967808A权利要求书1/2页1.一种快走丝线切割机用进电装置，其特征在于，包括左进电机构、右进电机构、导轮轴和进电导轮，所述左进电机构与右进电机构通过导轮轴连接，所述进电导轮设置于导轮轴的中部，所述左进电机构、右进电机构以导轮为中心线对称设置，所述导轮轴的两端通过轴承座和轴承分别与左进电机构、右进电机构连接，所述导轮轴的两端可在左进电机构和右进电机构上转动。2.根据权利要求1所述快走丝线切割机用进电装置，其特征在于，所述左进电机构包括左导轮座、左端盖、第一端盖、接线柱、轴承座、轴承、导管和弹簧，所述左导轮座设有内孔，所述内孔左端的内孔壁上设有环形限位圈，所述内孔的右端设有轴承座，所述轴承座上设有轴承，所述导轮轴的左端安装在轴承上，所述左端盖包括第一连接段、第二连接段，所述第一连接段与第二连接段上的连接处设有环状凹槽，所述环状凹槽与所述环形限位圈相适配，所述左端盖的右端设置于所述内孔中，所述左端盖的左端伸出内孔外一段距离，所述第二连接段的直径大小与所述内孔直径大小一致，所述第二连接段与所述内孔相适配，所述第一连接段的直径大于内孔的直径；所述左端盖上设有通孔，所述通孔包括第一通孔、第二通孔和第三通孔，所述第一通孔设置于第一连接段上，所述第三通孔设置于第二连接段上，所述第二通孔设置于第一通孔与第二通孔之间，所述第二通孔的直接小于第一通孔、第三通孔的直径，所述第三通孔内壁的右部设有向第三通孔通孔中心处延伸出环状的限位板；所述第一通孔内的左端设有第一端盖，所述第一端盖与第一通孔相适配，所述第一端盖上安装有接线柱，所述接线柱的左端伸出左端盖，所述接线柱的右端设有导管，所述导管的直径略小于第二通孔的直径，所述导管内设有弹簧和铜束丝，所述铜束丝的一端与接线柱连接，所述弹簧设置于导管内并套设与铜束丝的外部，所述导管的右端设有钢滚座，所述铜束丝的另一端与钢滚座连接，所述钢滚座与导轮轴的左端连接，所述钢滚座与导轮轴的连接面出均设有凹槽，所述凹槽处设有滚珠，所述滚珠设置于钢滚座与导轮轴的连接处。3.根据权利要求1所述快走丝线切割机用进电装置，其特征在于，所述左进电机构包括右导轮座、右端盖、第二端盖、接线柱、轴承座、轴承、导管和弹簧，所述右导轮座设有内孔，所述内孔右端的内孔壁上设有环形限位圈，所述内孔的左端设有轴承座，所述轴承座上设有轴承，所述导轮轴的右端安装在轴承上，所述右端盖包括第一连接段、第二连接段，所述第一连接段与第二连接段上的连接处设有环状凹槽，所述环状凹槽与所述环形限位圈相适配，所述右端盖的左端设置于所述内孔中，所述右端盖的右端伸出内孔外一段距离，所述第二连接段的直径大小与所述内孔直径大小一致，所述第二连接段与所述内孔相适配，所述第一连接段的直径大于内孔的直径；所述右端盖上设有通孔，所述通孔包括第一通孔、第二通孔和第三通孔，所述第一通孔设置于第一连接段上，所述第三通孔设置于第二连接段上，所述第二通孔设置于第一通孔与第二通孔之间，所述第二通孔的直接小于第一通孔、第三通孔的直径，所述第三通孔内壁的左部设有向第三通孔通孔中心处延伸出环状的限位板；所述第一通孔内的右端设有第一端盖，所述第一端盖与第一通孔相适配，所述第一端盖上安装有接线柱，所述接线柱的右端伸出右端盖，所述接线柱的左端设有导管，所述导管的直径略小于第二通孔的直径，所述导管内设有弹簧和铜束丝，所述铜束丝的一端与
