一种新型高纯度石英砂制砂机.pdf

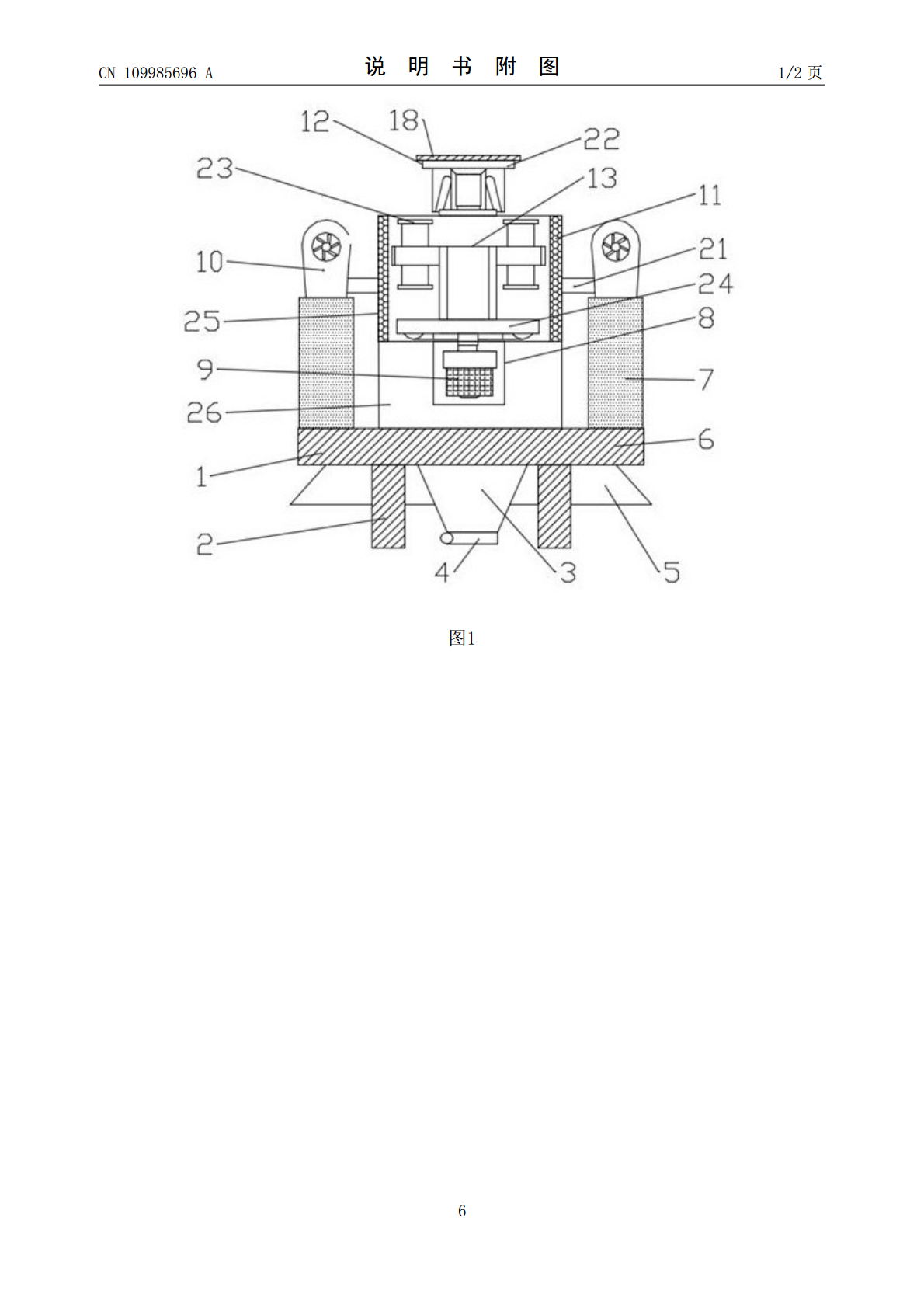

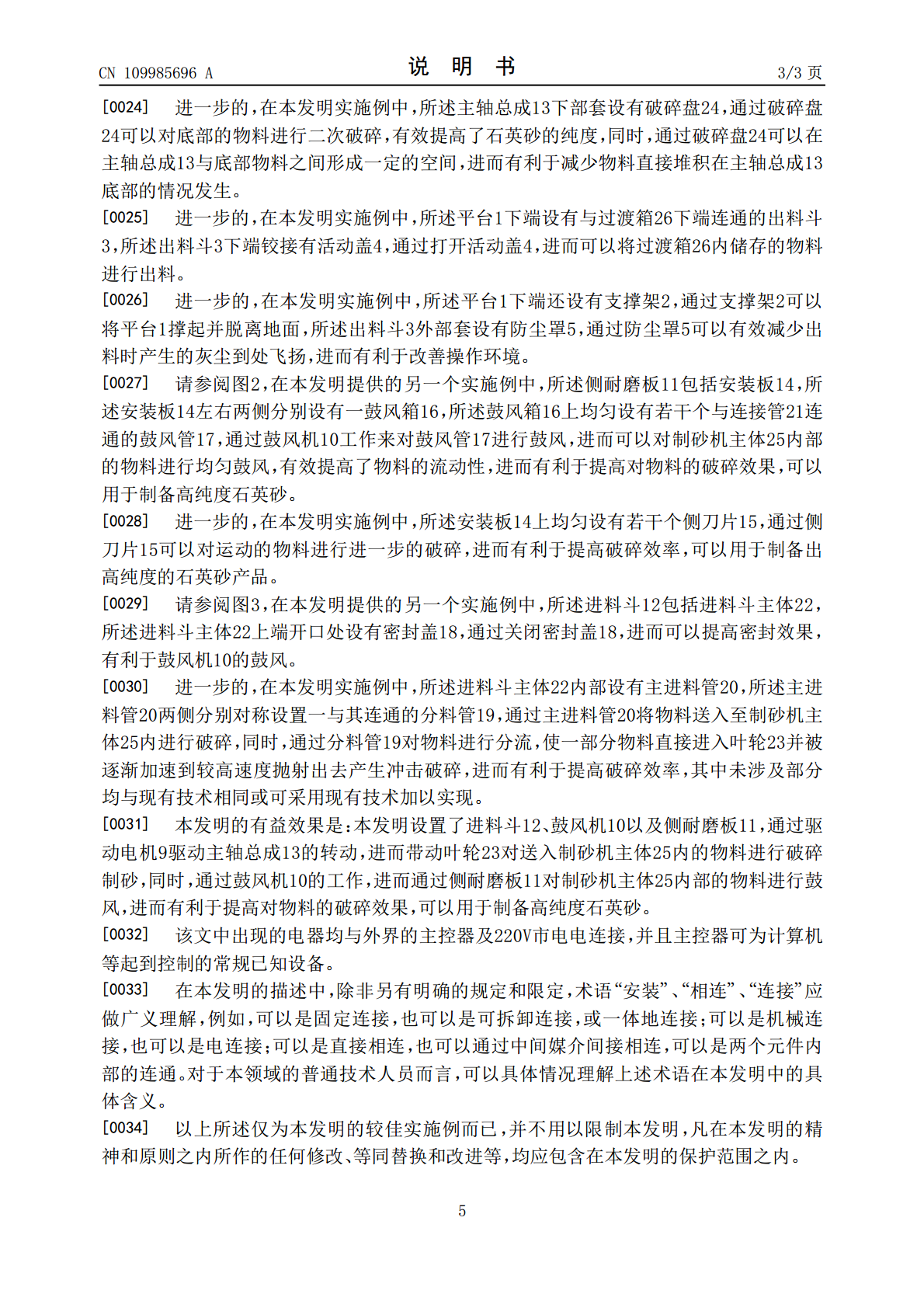

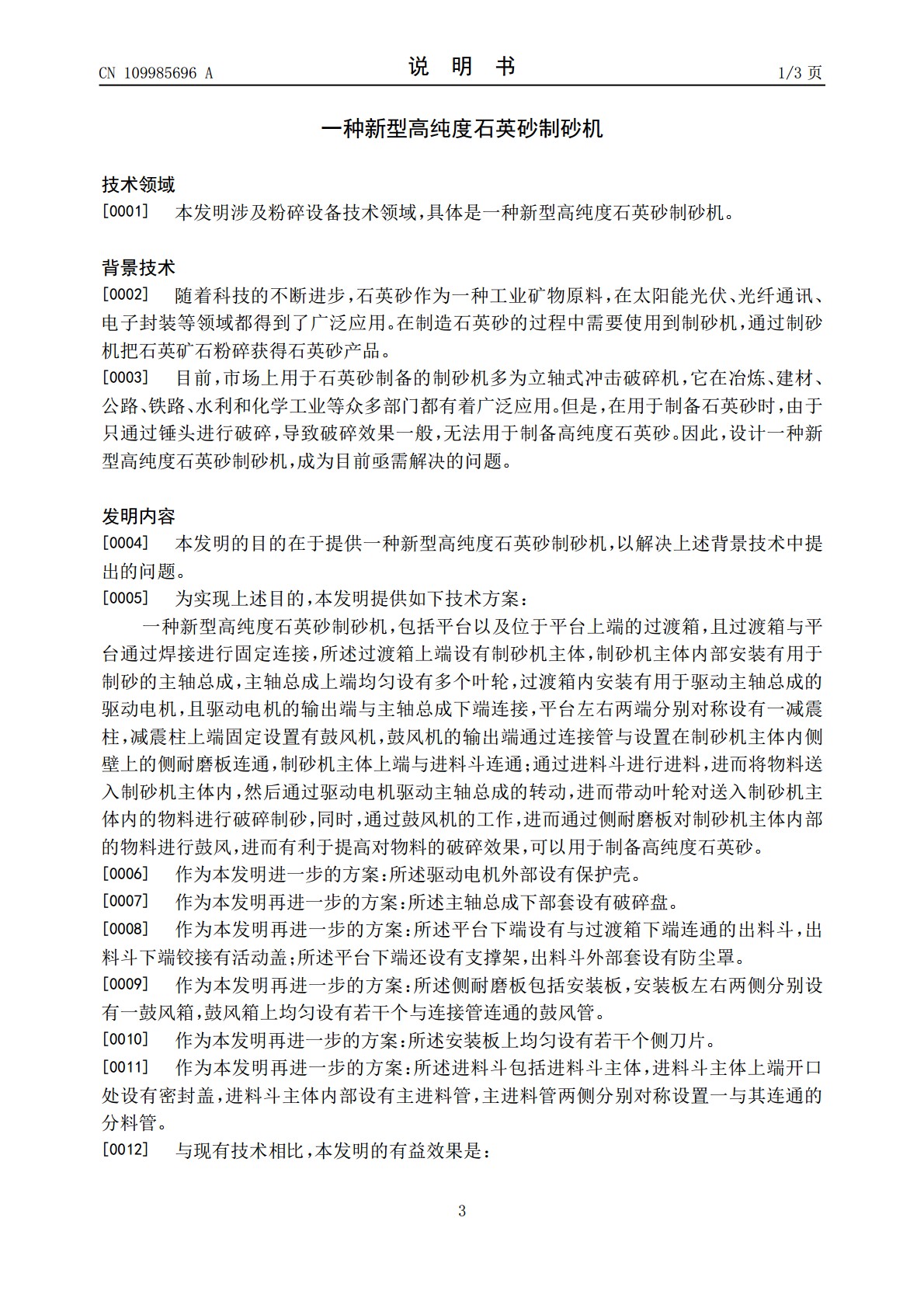

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109985696A(43)申请公布日2019.07.09(21)申请号201910394113.7(22)申请日2019.05.13(71)申请人枣庄鑫金山智能机械股份有限公司地址277400山东省枣庄市台儿庄区经济开发区台中路西首北侧(72)发明人马驰孟鑫孙启祥孙法虎(51)Int.Cl.B02C13/14(2006.01)B02C13/28(2006.01)B02C13/282(2006.01)B02C13/286(2006.01)B02C13/30(2006.01)B02C23/28(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型高纯度石英砂制砂机(57)摘要本发明涉及粉碎设备技术领域，具体公开了一种新型高纯度石英砂制砂机，包括平台以及位于平台上端的过渡箱，过渡箱上端设有制砂机主体，制砂机主体内部安装有主轴总成，主轴总成上端均匀设有多个叶轮，过渡箱内安装有用于驱动主轴总成的驱动电机，且驱动电机的输出端与主轴总成下端连接，平台左右两端分别对称设有一减震柱，减震柱上端固定设置有鼓风机，鼓风机的输出端通过连接管与设置在制砂机主体内侧壁上的侧耐磨板连通，制砂机主体上端与进料斗连通。本发明通过制砂机主体对物料进行破碎制砂，同时通过鼓风机进行鼓风，进而配合侧耐磨板对制砂机主体内部的物料进行鼓风，有效提高了破碎效果，从而可以用于制备高纯度石英砂。CN109985696ACN109985696A权利要求书1/1页1.一种新型高纯度石英砂制砂机，其特征在于，包括平台（1）以及位于平台（1）上端的过渡箱（26），且过渡箱（26）与平台（1）通过焊接进行固定连接，所述过渡箱（26）上端设有制砂机主体（25），制砂机主体（25）内部安装有用于制砂的主轴总成（13）；所述主轴总成（13）上端均匀设有多个叶轮（23），过渡箱（26）内安装有用于驱动主轴总成（13）的驱动电机（9），且驱动电机（9）的输出端与主轴总成（13）下端连接；所述平台（1）左右两端分别对称设有一减震柱（7），减震柱（7）上端固定设置有鼓风机（10），鼓风机（10）的输出端通过连接管（21）与设置在制砂机主体（25）内侧壁上的侧耐磨板（11）连通，制砂机主体（25）上端与进料斗（12）连通。2.根据权利要求1所述的新型高纯度石英砂制砂机，其特征在于，所述驱动电机（9）外部设有保护壳（8）。3.根据权利要求2所述的新型高纯度石英砂制砂机，其特征在于，所述主轴总成（13）下部套设有破碎盘（24）。4.根据权利要求2或3所述的新型高纯度石英砂制砂机，其特征在于，所述平台（1）下端设有与过渡箱（26）下端连通的出料斗（3），出料斗（3）下端铰接有活动盖（4）。5.根据权利要求4所述的新型高纯度石英砂制砂机，其特征在于，所述平台（1）下端还设有支撑架（2），所述出料斗（3）外部套设有防尘罩（5）。6.根据权利要求1所述的新型高纯度石英砂制砂机，其特征在于，所述侧耐磨板（11）包括安装板（14），安装板（14）左右两侧分别设有一鼓风箱（16），鼓风箱（16）上均匀设有若干个与连接管（21）连通的鼓风管（17）。7.根据权利要求6所述的新型高纯度石英砂制砂机，其特征在于，所述安装板（14）上均匀设有若干个侧刀片（15）。8.根据权利要求7所述的新型高纯度石英砂制砂机，其特征在于，所述进料斗（12）包括进料斗主体（22），进料斗主体（22）上端开口处设有密封盖（18），进料斗主体（22）内部设有主进料管（20），主进料管（20）两侧分别对称设置一与其连通的分料管（19）。2CN109985696A说明书1/3页一种新型高纯度石英砂制砂机技术领域[0001]本发明涉及粉碎设备技术领域，具体是一种新型高纯度石英砂制砂机。背景技术[0002]随着科技的不断进步，石英砂作为一种工业矿物原料，在太阳能光伏、光纤通讯、电子封装等领域都得到了广泛应用。在制造石英砂的过程中需要使用到制砂机，通过制砂机把石英矿石粉碎获得石英砂产品。[0003]目前，市场上用于石英砂制备的制砂机多为立轴式冲击破碎机，它在冶炼、建材、公路、铁路、水利和化学工业等众多部门都有着广泛应用。但是，在用于制备石英砂时，由于只通过锤头进行破碎，导致破碎效果一般，无法用于制备高纯度石英砂。因此，设计一种新型高纯度石英砂制砂机，成为目前亟需解决的问题。发明内容[0004]本发明的目的在于提供一种新型高纯度石英砂制砂机，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种新型高纯度石英砂制砂机，包括平台以及位于平台上端的过渡箱，且过渡箱与平台通过焊接进行固定连接，所述过渡箱上端设有制砂机主体，制砂机主体内部
