一种平移式喷灌机.pdf

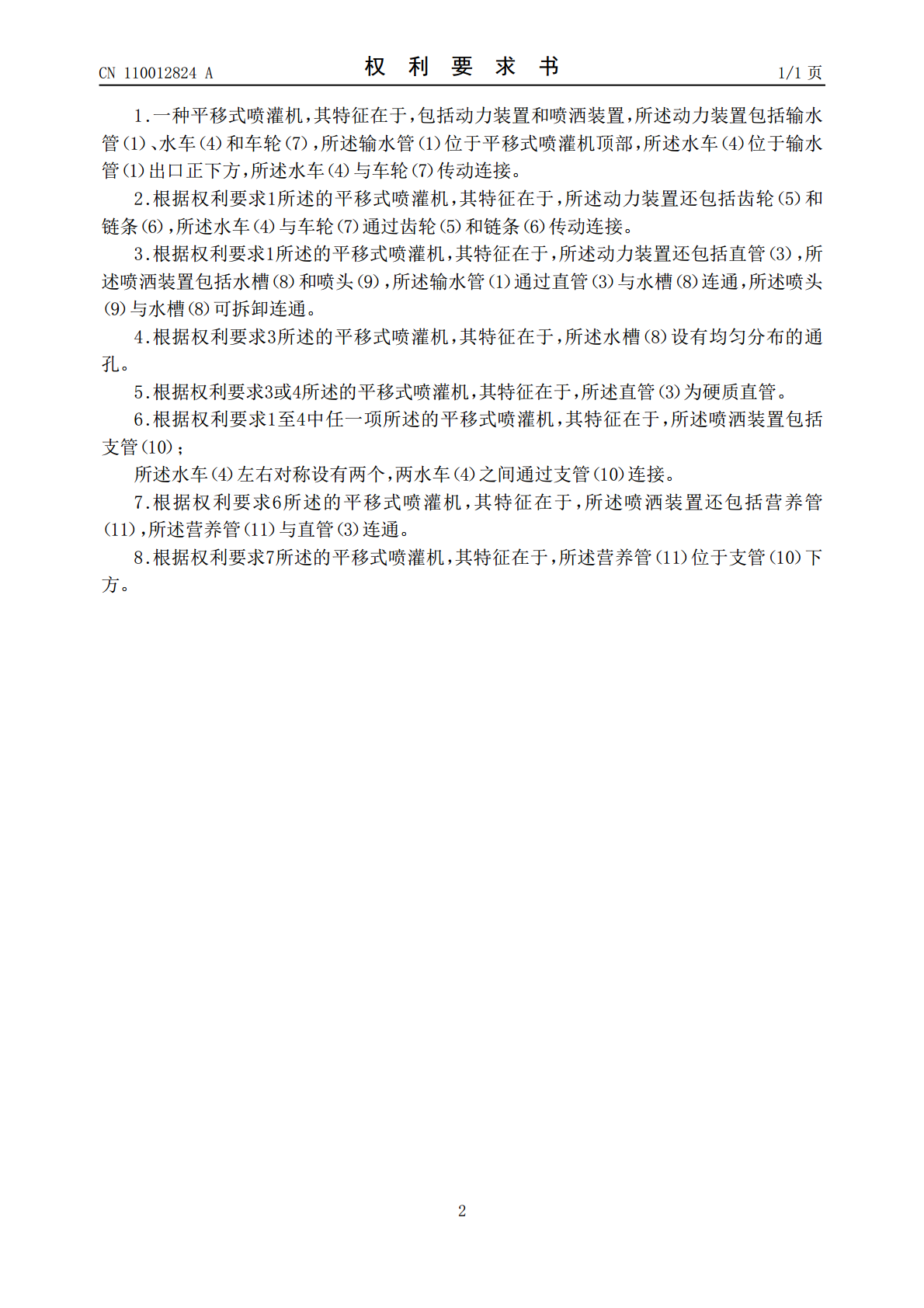

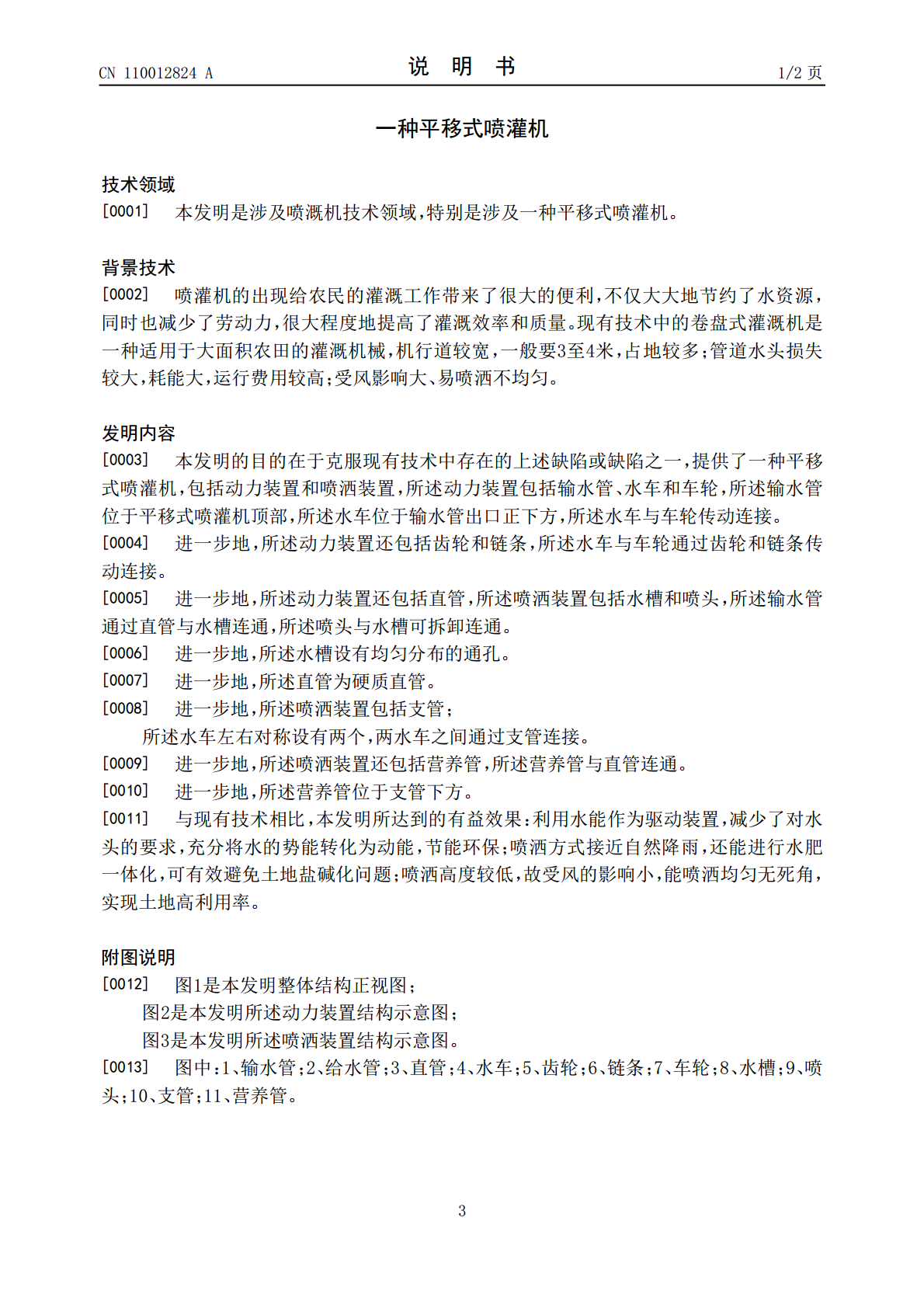

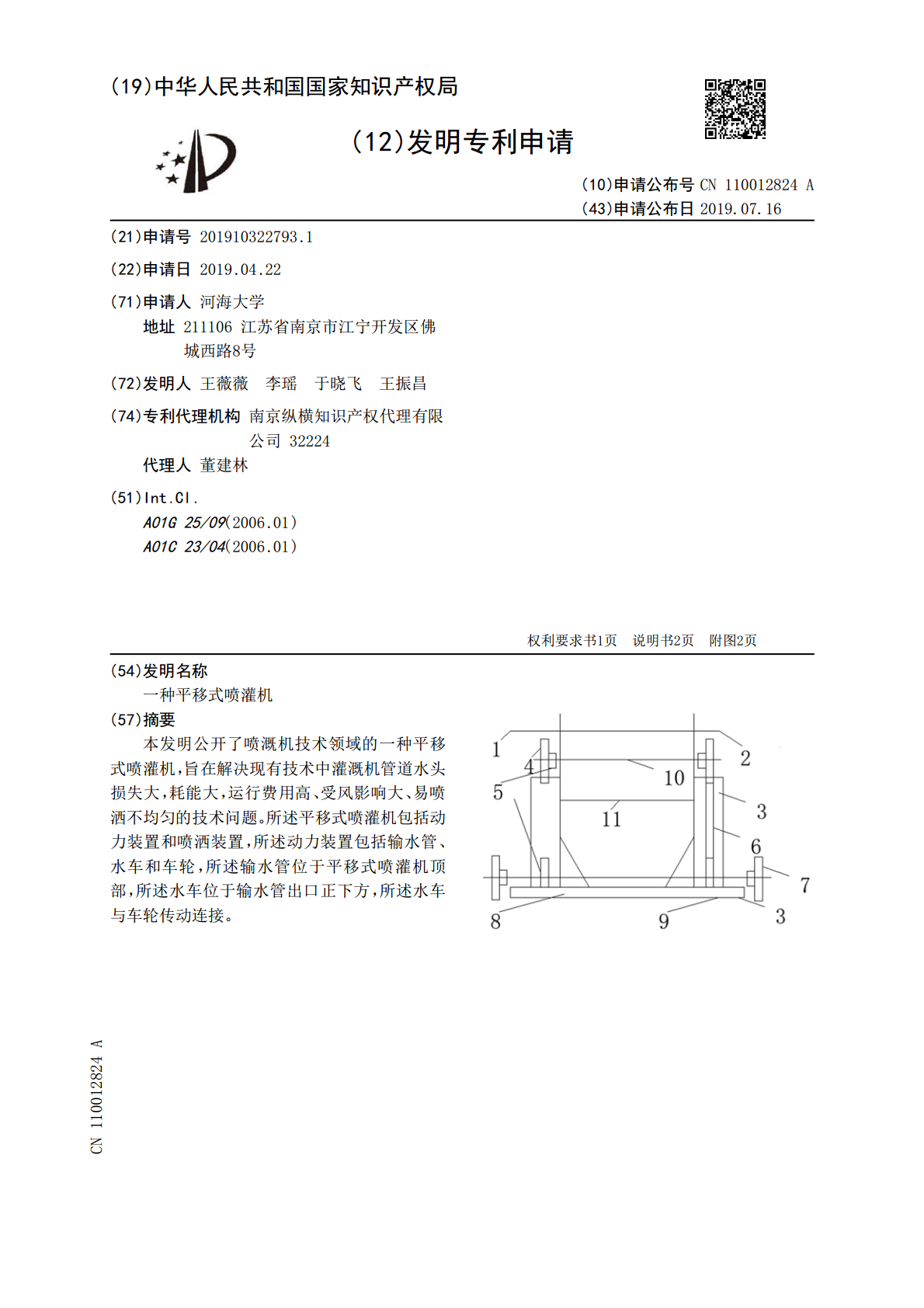

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110012824A(43)申请公布日2019.07.16(21)申请号201910322793.1(22)申请日2019.04.22(71)申请人河海大学地址211106江苏省南京市江宁开发区佛城西路8号(72)发明人王薇薇李瑶于晓飞王振昌(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.A01G25/09(2006.01)A01C23/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种平移式喷灌机(57)摘要本发明公开了喷溉机技术领域的一种平移式喷灌机，旨在解决现有技术中灌溉机管道水头损失大，耗能大，运行费用高、受风影响大、易喷洒不均匀的技术问题。所述平移式喷灌机包括动力装置和喷洒装置，所述动力装置包括输水管、水车和车轮，所述输水管位于平移式喷灌机顶部，所述水车位于输水管出口正下方，所述水车与车轮传动连接。CN110012824ACN110012824A权利要求书1/1页1.一种平移式喷灌机，其特征在于，包括动力装置和喷洒装置，所述动力装置包括输水管（1）、水车（4）和车轮（7），所述输水管（1）位于平移式喷灌机顶部，所述水车（4）位于输水管（1）出口正下方，所述水车（4）与车轮（7）传动连接。2.根据权利要求1所述的平移式喷灌机，其特征在于，所述动力装置还包括齿轮（5）和链条（6），所述水车（4）与车轮（7）通过齿轮（5）和链条（6）传动连接。3.根据权利要求1所述的平移式喷灌机，其特征在于，所述动力装置还包括直管（3），所述喷洒装置包括水槽（8）和喷头（9），所述输水管（1）通过直管（3）与水槽（8）连通，所述喷头（9）与水槽（8）可拆卸连通。4.根据权利要求3所述的平移式喷灌机，其特征在于，所述水槽（8）设有均匀分布的通孔。5.根据权利要求3或4所述的平移式喷灌机，其特征在于，所述直管（3）为硬质直管。6.根据权利要求1至4中任一项所述的平移式喷灌机，其特征在于，所述喷洒装置包括支管（10）；所述水车（4）左右对称设有两个，两水车（4）之间通过支管（10）连接。7.根据权利要求6所述的平移式喷灌机，其特征在于，所述喷洒装置还包括营养管（11），所述营养管（11）与直管（3）连通。8.根据权利要求7所述的平移式喷灌机，其特征在于，所述营养管（11）位于支管（10）下方。2CN110012824A说明书1/2页一种平移式喷灌机技术领域[0001]本发明是涉及喷溉机技术领域，特别是涉及一种平移式喷灌机。背景技术[0002]喷灌机的出现给农民的灌溉工作带来了很大的便利，不仅大大地节约了水资源，同时也减少了劳动力，很大程度地提高了灌溉效率和质量。现有技术中的卷盘式灌溉机是一种适用于大面积农田的灌溉机械，机行道较宽，一般要3至4米，占地较多；管道水头损失较大，耗能大，运行费用较高；受风影响大、易喷洒不均匀。发明内容[0003]本发明的目的在于克服现有技术中存在的上述缺陷或缺陷之一，提供了一种平移式喷灌机，包括动力装置和喷洒装置，所述动力装置包括输水管、水车和车轮，所述输水管位于平移式喷灌机顶部，所述水车位于输水管出口正下方，所述水车与车轮传动连接。[0004]进一步地，所述动力装置还包括齿轮和链条，所述水车与车轮通过齿轮和链条传动连接。[0005]进一步地，所述动力装置还包括直管，所述喷洒装置包括水槽和喷头，所述输水管通过直管与水槽连通，所述喷头与水槽可拆卸连通。[0006]进一步地，所述水槽设有均匀分布的通孔。[0007]进一步地，所述直管为硬质直管。[0008]进一步地，所述喷洒装置包括支管；所述水车左右对称设有两个，两水车之间通过支管连接。[0009]进一步地，所述喷洒装置还包括营养管，所述营养管与直管连通。[0010]进一步地，所述营养管位于支管下方。[0011]与现有技术相比，本发明所达到的有益效果：利用水能作为驱动装置，减少了对水头的要求，充分将水的势能转化为动能，节能环保；喷洒方式接近自然降雨，还能进行水肥一体化，可有效避免土地盐碱化问题；喷洒高度较低，故受风的影响小，能喷洒均匀无死角，实现土地高利用率。附图说明[0012]图1是本发明整体结构正视图；图2是本发明所述动力装置结构示意图；图3是本发明所述喷洒装置结构示意图。[0013]图中：1、输水管；2、给水管；3、直管；4、水车；5、齿轮；6、链条；7、车轮；8、水槽；9、喷头；10、支管；11、营养管。3CN110012824A说明书2/2页具体实施方式[0014]下面结合附图对本发明作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案，而不能以此来限制本发明的保护范围。[0015]需要说明的是，在本发明的描述
