电动三轮车的电池防盗装置.pdf

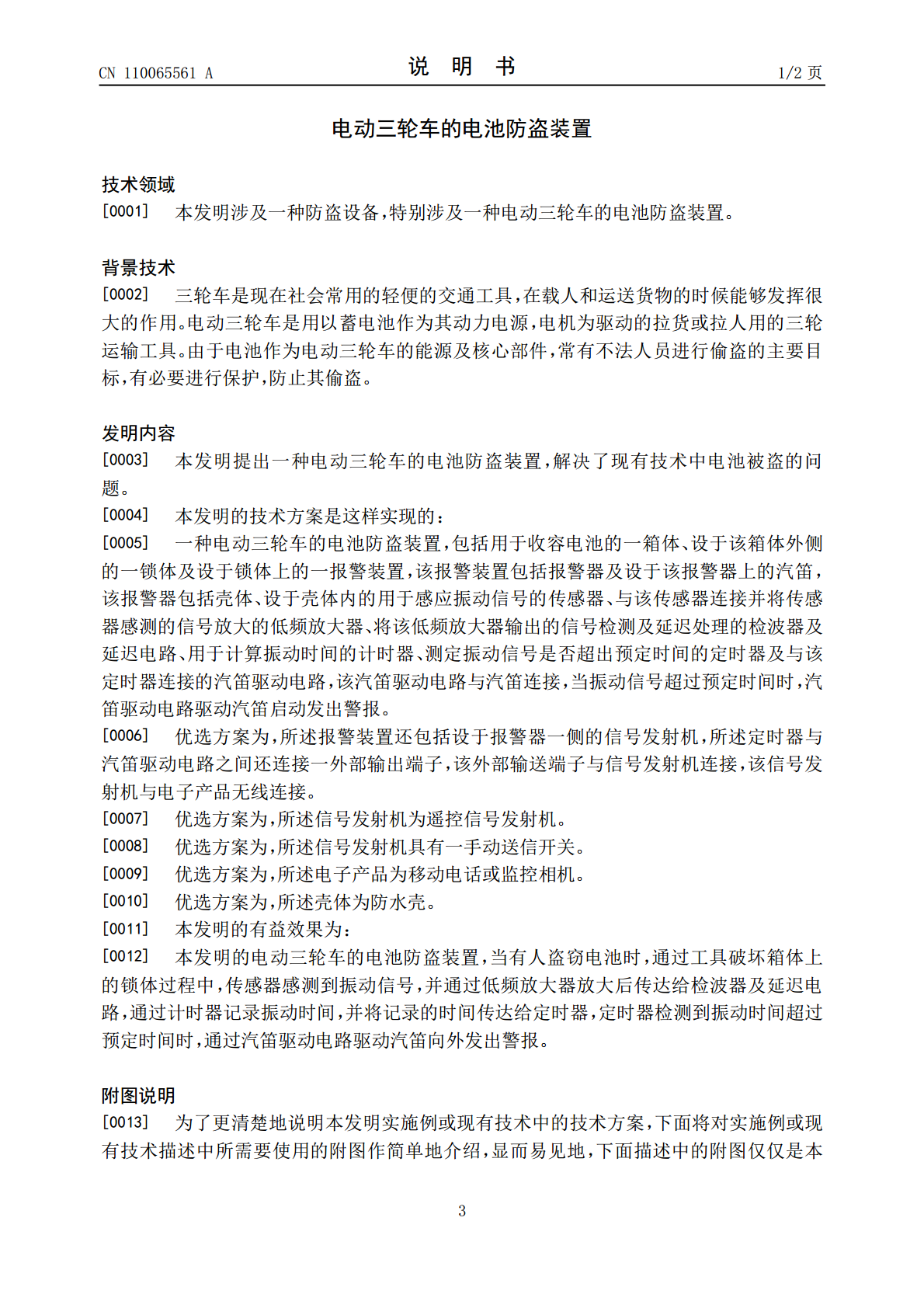

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110065561A(43)申请公布日2019.07.30(21)申请号201910337305.4(22)申请日2019.04.25(71)申请人潍坊红石星机械加工有限公司地址261000山东省潍坊市寒亭区固堤街道办事处李家营村西南角(72)发明人李山义李晓芹李舒宁袁伟翔(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人苏友娟(51)Int.Cl.B62H5/00(2006.01)B62H5/20(2006.01)权利要求书1页说明书2页附图2页(54)发明名称电动三轮车的电池防盗装置(57)摘要本发明提出了一种电动三轮车的电池防盗装置，包括用于收容电池的一箱体、设于箱体外侧的锁体及设于锁体上的报警装置，该报警装置包括报警器及设于报警器上的汽笛，该报警器包括壳体、设于壳体内的用于感应振动信号的传感器、与该传感器连接并将传感器感测的信号放大的低频放大器、将该低频放大器输出的信号检测及延迟处理的检波器及延迟电路、用于计算振动时间的计时器、测定振动信号是否超出预定时间的定时器及与该定时器连接的汽笛驱动电路，该汽笛驱动电路与汽笛连接，当振动信号超过预定时间时，汽笛驱动电路驱动汽笛启动发出警报。该电动三轮车的电池防盗装置在有人进行盗窃时，通过其振动信号的时间来发出报警信号，以达成防盗。CN110065561ACN110065561A权利要求书1/1页1.一种电动三轮车的电池防盗装置，其特征在于：包括用于收容电池的一箱体、设于该箱体外侧的一锁体及设于锁体上的一报警装置，该报警装置包括报警器及设于该报警器上的汽笛，该报警器包括壳体、设于壳体内的用于感应振动信号的传感器、与该传感器连接并将传感器感测的信号放大的低频放大器、将该低频放大器输出的信号检测及延迟处理的检波器及延迟电路、用于计算振动时间的计时器、测定振动信号是否超出预定时间的定时器及与该定时器连接的汽笛驱动电路，该汽笛驱动电路与汽笛连接，当振动信号超过预定时间时，汽笛驱动电路驱动汽笛启动发出警报。2.如权利要求1所述的电动三轮车的电池防盗装置，其特征在于：所述报警装置还包括设于报警器一侧的信号发射机，所述定时器与汽笛驱动电路之间还连接一外部输出端子，该外部输送端子与信号发射机连接，该信号发射机与电子产品无线连接。3.如权利要求2所述的电动三轮车的电池防盗装置，其特征在于：所述信号发射机为遥控信号发射机。4.如权利要求2所述的电动三轮车的电池防盗装置，其特征在于：所述信号发射机具有一手动送信开关。5.如权利要求2所述的电动三轮车的电池防盗装置，其特征在于：所述电子产品为移动电话或监控相机。6.如权利要求1至5任何一项所述的电动三轮车的电池防盗装置，其特征在于：所述壳体为防水壳。2CN110065561A说明书1/2页电动三轮车的电池防盗装置技术领域[0001]本发明涉及一种防盗设备，特别涉及一种电动三轮车的电池防盗装置。背景技术[0002]三轮车是现在社会常用的轻便的交通工具，在载人和运送货物的时候能够发挥很大的作用。电动三轮车是用以蓄电池作为其动力电源，电机为驱动的拉货或拉人用的三轮运输工具。由于电池作为电动三轮车的能源及核心部件，常有不法人员进行偷盗的主要目标，有必要进行保护，防止其偷盗。发明内容[0003]本发明提出一种电动三轮车的电池防盗装置，解决了现有技术中电池被盗的问题。[0004]本发明的技术方案是这样实现的：[0005]一种电动三轮车的电池防盗装置，包括用于收容电池的一箱体、设于该箱体外侧的一锁体及设于锁体上的一报警装置，该报警装置包括报警器及设于该报警器上的汽笛，该报警器包括壳体、设于壳体内的用于感应振动信号的传感器、与该传感器连接并将传感器感测的信号放大的低频放大器、将该低频放大器输出的信号检测及延迟处理的检波器及延迟电路、用于计算振动时间的计时器、测定振动信号是否超出预定时间的定时器及与该定时器连接的汽笛驱动电路，该汽笛驱动电路与汽笛连接，当振动信号超过预定时间时，汽笛驱动电路驱动汽笛启动发出警报。[0006]优选方案为，所述报警装置还包括设于报警器一侧的信号发射机，所述定时器与汽笛驱动电路之间还连接一外部输出端子，该外部输送端子与信号发射机连接，该信号发射机与电子产品无线连接。[0007]优选方案为，所述信号发射机为遥控信号发射机。[0008]优选方案为，所述信号发射机具有一手动送信开关。[0009]优选方案为，所述电子产品为移动电话或监控相机。[0010]优选方案为，所述壳体为防水壳。[0011]本发明的有益效果为：[0012]本发明的电动三轮车的电池防盗装置，当有人盗窃电池时，通过工具破坏箱体上的锁体过程中，传感器感测到振动信号，并通过低频放大器放大后
