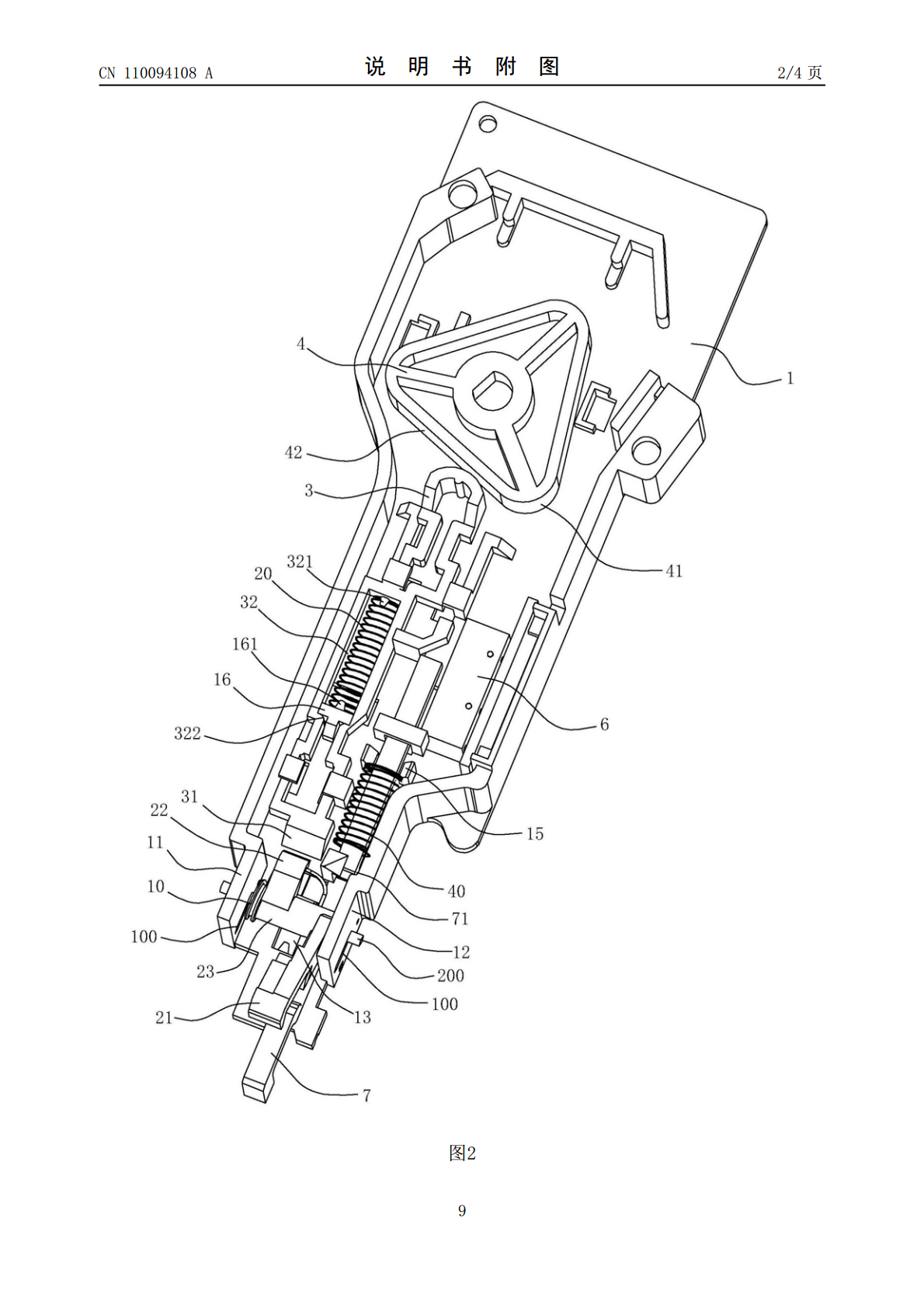

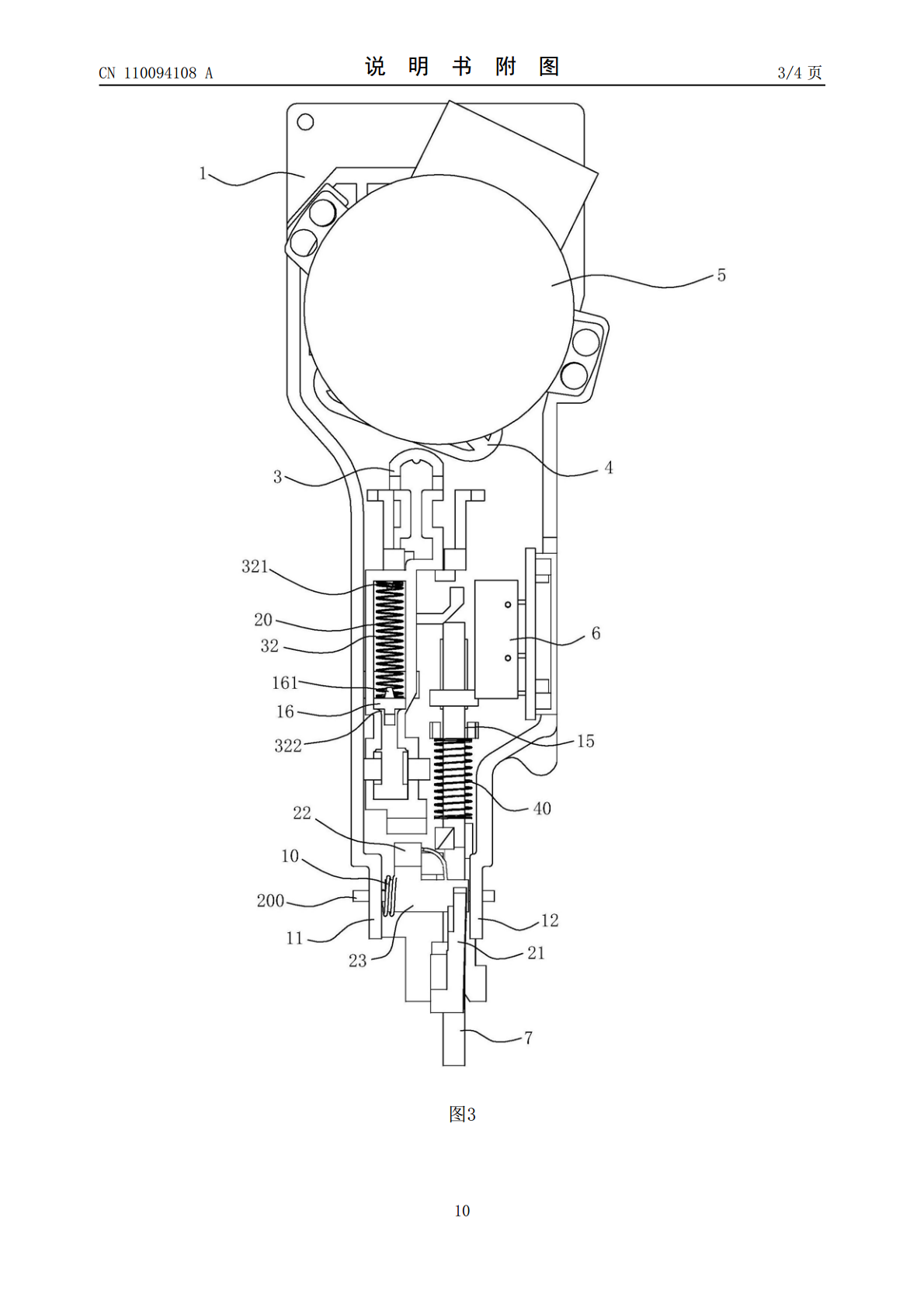

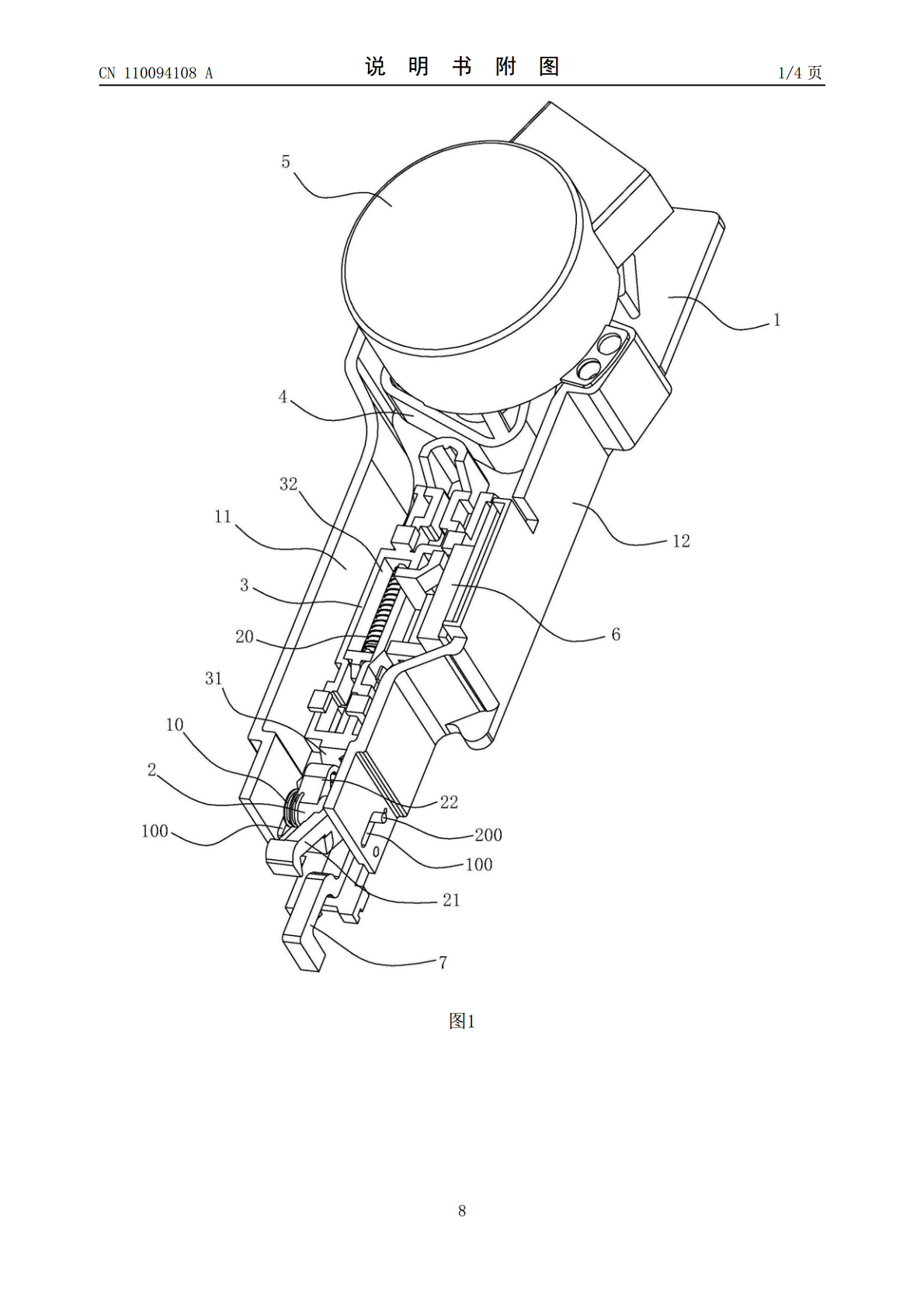

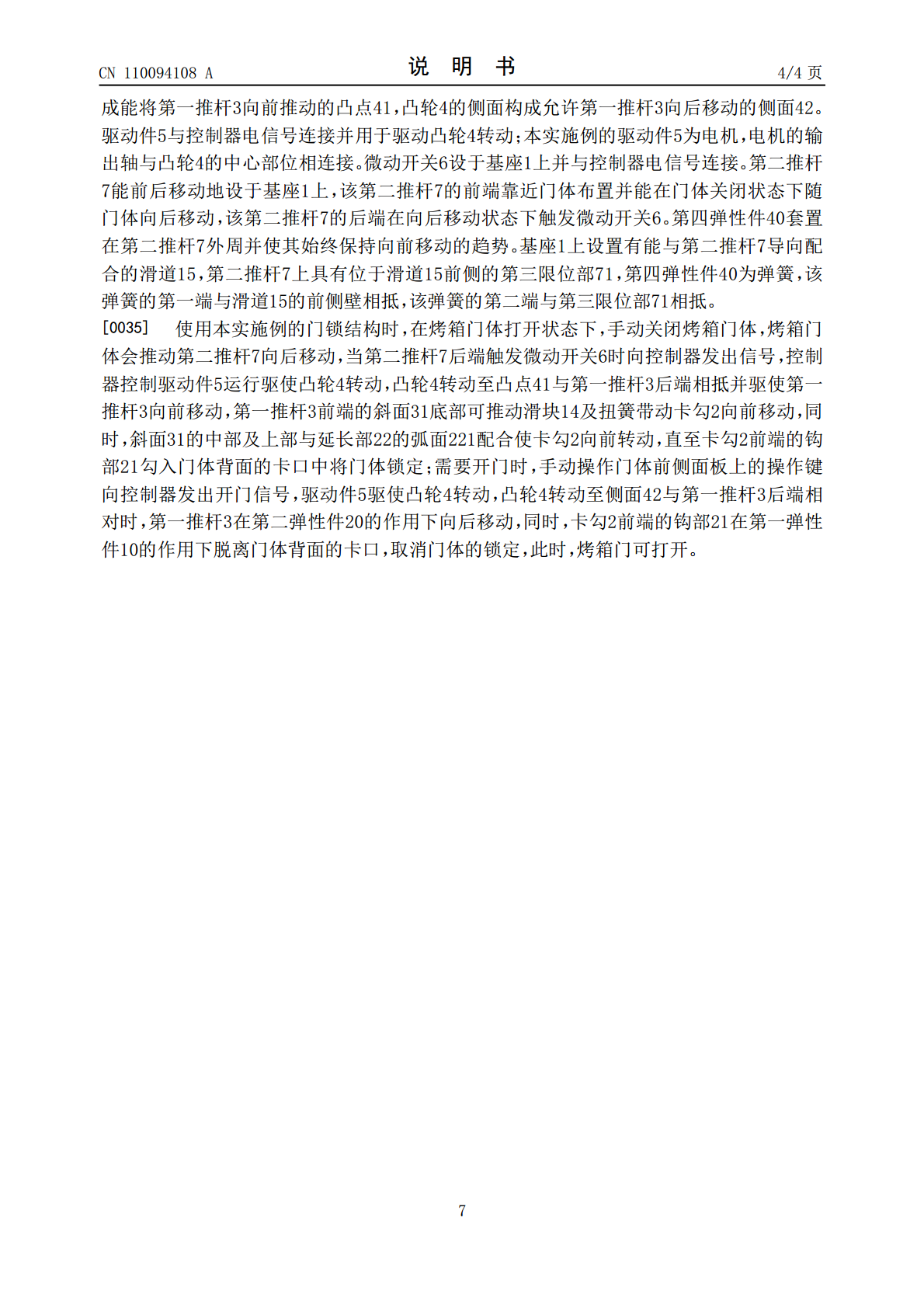

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110094108A(43)申请公布日2019.08.06(21)申请号201810094442.5(22)申请日2018.01.31(71)申请人宁波方太厨具有限公司地址315336浙江省宁波市杭州湾新区滨海二路218号(72)发明人王丹曹骥(74)专利代理机构宁波诚源专利事务所有限公司33102代理人徐雪波张群(51)Int.Cl.E05B47/00(2006.01)E05B15/10(2006.01)E05B15/04(2006.01)E05B65/52(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种门锁结构(57)摘要本发明涉及一种门锁结构，包括控制器、基座、卡勾、第一弹性件、第一推杆、第二弹性件、凸轮、驱动件、微动开关、第二推杆及第四弹性件。第二推杆向后移动触发微动开关时向控制器发出信号，凸轮转动，凸点与第一推杆后端相抵并驱使第一推杆向前移动，第一推杆的前端与延长部相抵并将其向前推动，同时，卡勾克服第一弹性件的弹力向前转动使钩部勾住门体背面的卡口，将门体锁定；开门时，凸轮转动至侧面与第一推杆后端相对时，第一推杆在第二弹性件的作用下向后移动，同时，卡勾前端的钩部在第一弹性件的作用下脱离门体背面的卡口，取消门体的锁定。上述门锁结构通过机械与电动控制相配合来实现烤箱门体的锁定或打开，稳定性及安全性能更高。CN110094108ACN110094108A权利要求书1/2页1.一种门锁结构，包括控制器，其特征在于：还包括基座(1)；卡勾(2)，能转动地设于所述基座(1)前部并具有能勾入门体背面卡口中的钩部(21)，所述卡勾(2)具有向后延伸的延长部(22)；第一弹性件(10)，使所述卡勾(2)上的钩部(21)始终保持脱离门体背面卡口的趋势；第一推杆(3)，能前后移动地设于所述基座(1)上并位于卡勾(2)后方，该第一推杆(3)向前移动能向前推动所述延长部(22)从而使卡勾(2)相对于基座(1)转动进而使钩部(21)勾入门体背面的卡口中，该第一推杆(3)向后移动取消对所述延长部(22)的推力从而允许钩部(21)脱离门体背面的卡口；第二弹性件(20)，设于所述基座(1)上并使第一推杆(3)始终保持向后移动的趋势；凸轮(4)，能转动地设于所述基座(1)上并位于第一推杆(3)后方，该凸轮(4)具有能将第一推杆(3)向前推动的凸点(41)及允许第一推杆(3)向后移动的侧面(42)；驱动件(5)，与所述控制器电信号连接并用于驱动凸轮(4)转动；微动开关(6)，设于所述基座(1)上并与控制器电信号连接；以及第二推杆(7)，能前后移动地设于所述基座(1)上，该第二推杆(7)的前端靠近门体布置并能在门体关闭状态下随门体向后移动，该第二推杆(7)的后端在向后移动状态下触发微动开关(6)。2.根据权利要求1所述的门锁结构，其特征在于：所述基座(1)两侧分别设置有第一侧板(11)、第二侧板(12)，该第一侧板(11)前部与第二侧板(12)前部对应开设有前后延伸的长孔(100)，连接轴(200)穿过卡勾(2)中部及第一侧板(11)、第二侧板(12)上的长孔(100)将卡勾(2)能前后移动地设于基座(1)上。3.根据权利要求2所述的门锁结构，其特征在于：所述卡勾(2)中部成形为圆柱状，所述钩部(21)自该圆柱状的卡勾(2)中部向前延伸，所述延长部(22)自该圆柱状的卡勾(2)中部向后延伸，且所述钩部(21)与延长部(22)之间的夹角大于90度。4.根据权利要求3所述的门锁结构，其特征在于：所述第一弹性件(10)为扭簧，该扭簧的两端分别套置在圆柱状卡勾(2)中部的两端，该扭簧的中部向第一推杆(3)方向拱起。5.根据权利要求4所述的门锁结构，其特征在于：所述基座(1)上开有前后延伸的滑槽(13)，该滑槽(13)中设置有能沿滑槽(13)前后移动的滑块(14)，所述滑槽(13)前部设置有能使滑块(14)始终保持向后移动趋势的第三弹性件(30)，所述第一弹性件(10)的中部绕过滑块(14)后侧面布置。6.根据权利要求3所述的门锁结构，其特征在于：所述延长部(22)的后部具有向上拱起的弧面(221)，对应的，所述第一推杆(3)的前端面成形为能与该弧面(221)配合从而使卡勾(2)相对于基座(1)转动进而使钩部(21)与门体背面卡口勾紧的斜面(31)。7.根据权利要求6所述的门锁结构，其特征在于：所述斜面(31)为自上而下、自后向前倾斜。8.根据权利要求1～7中任一权利要求所述的门锁结构，其特征在于：所述的第二弹性件(20)为弹簧，所述第一推杆(3)中部具有开口(32)，所述基座(1)上设置有位于该开口(32)中的第一限位部(161)，对应的，所述开口(32)后端内侧壁上
