一种门锁结构.pdf

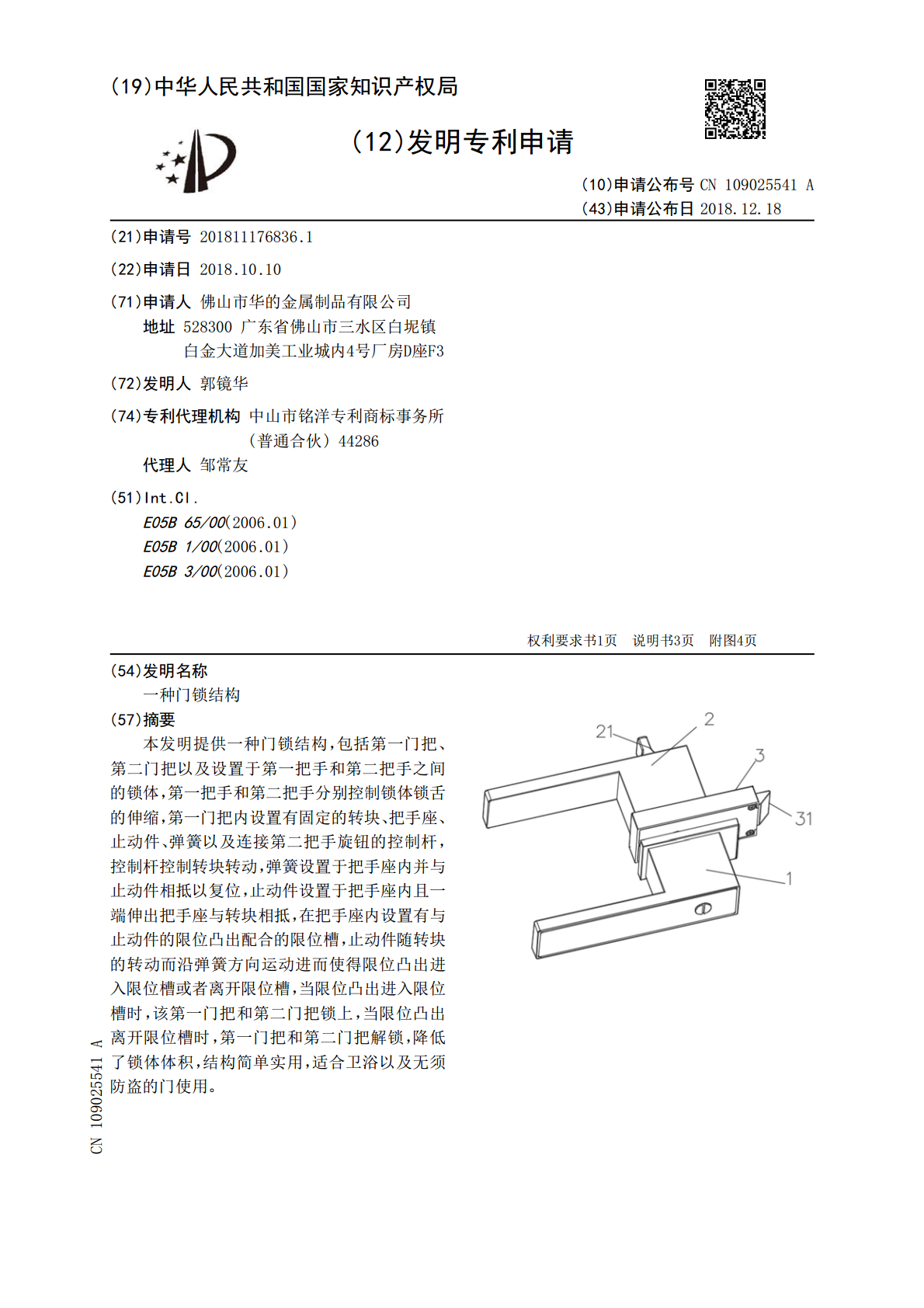

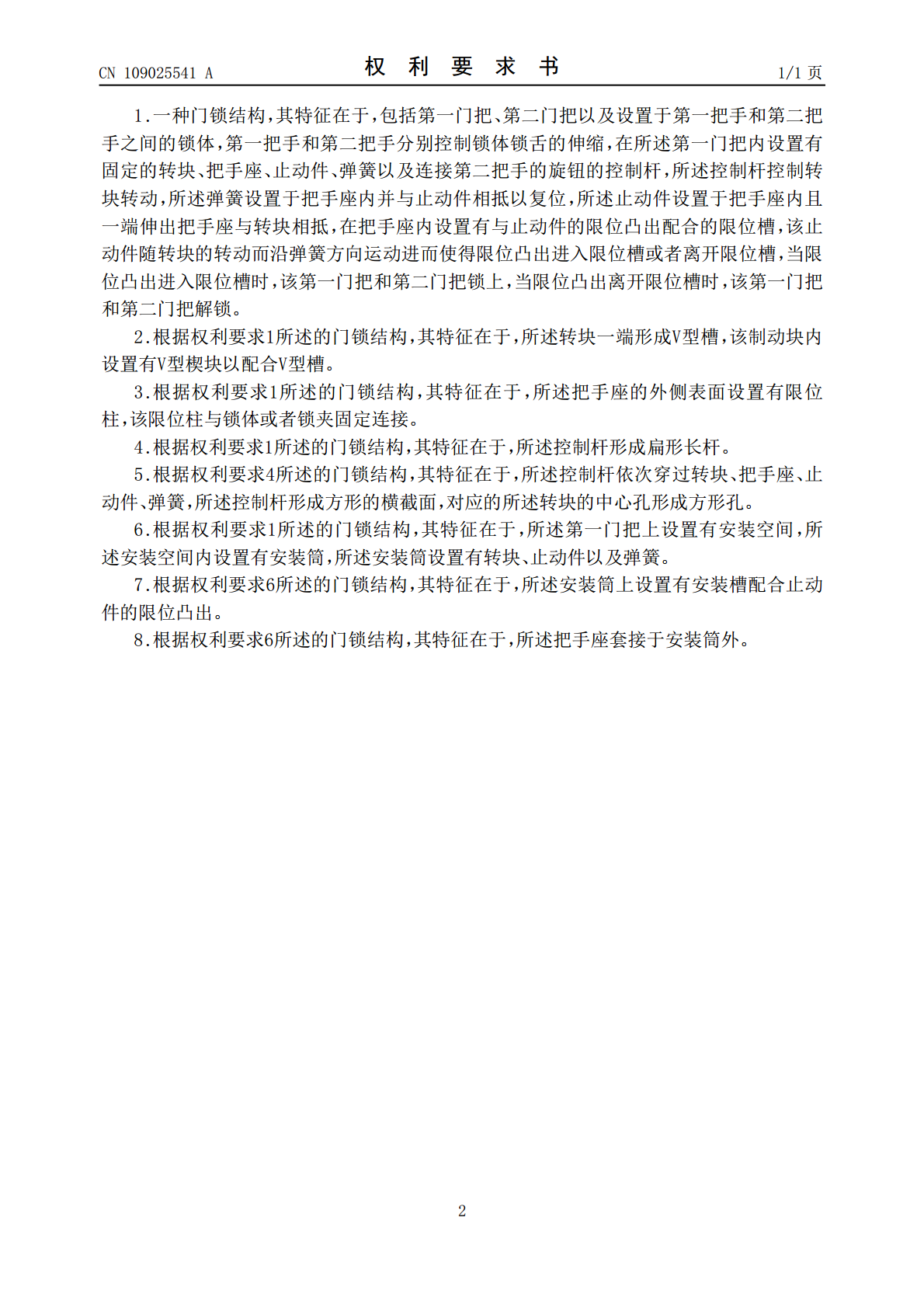

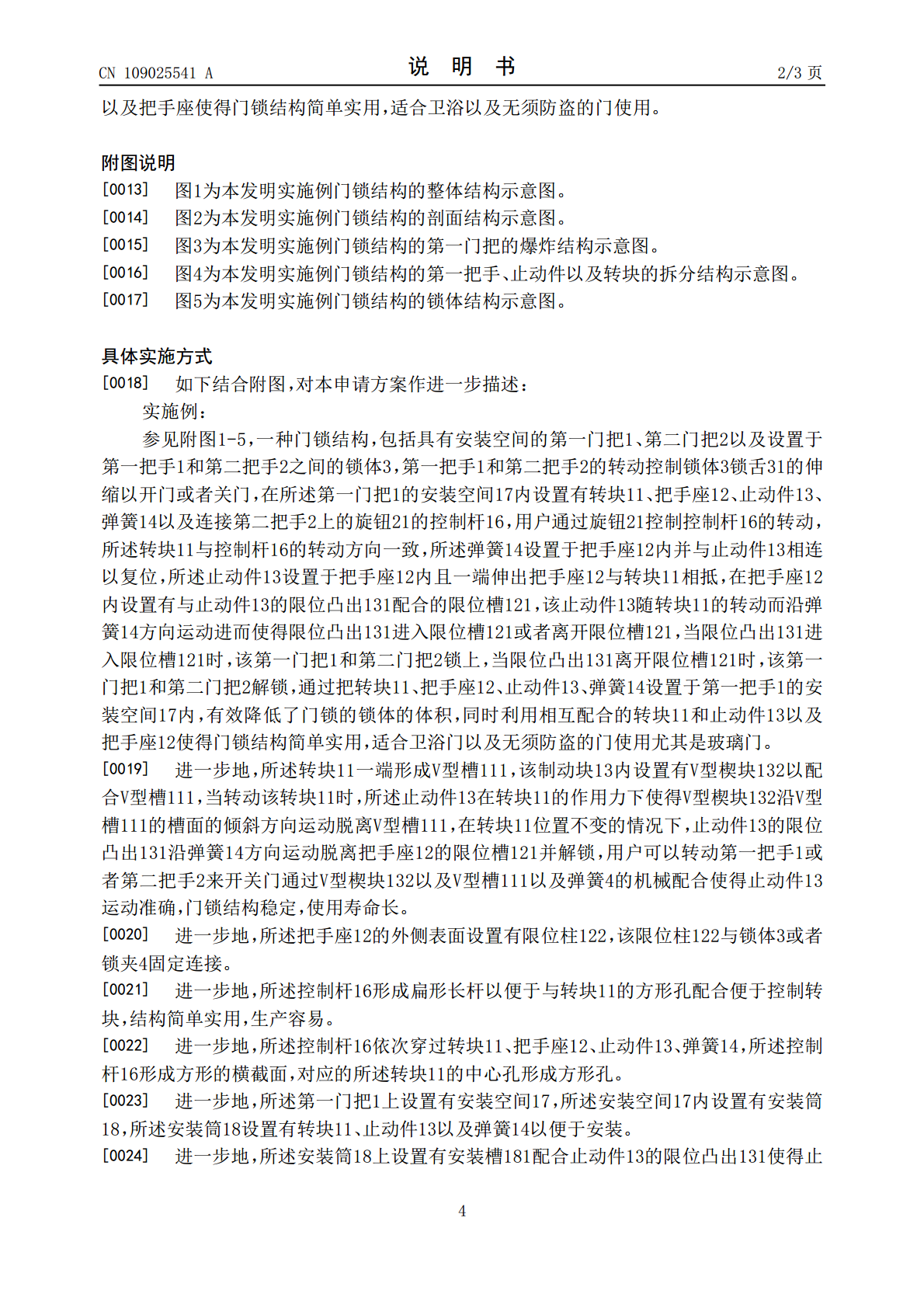

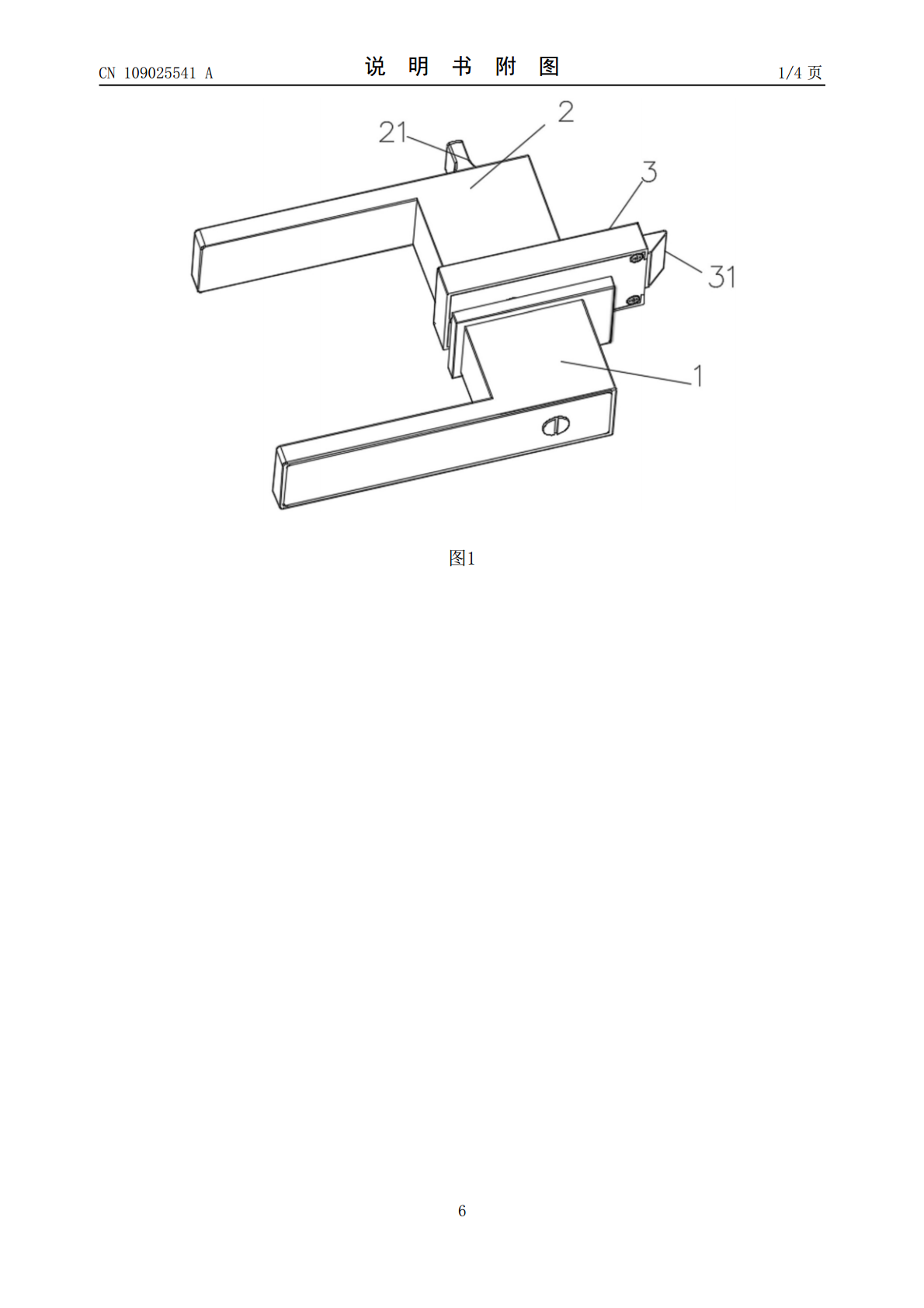

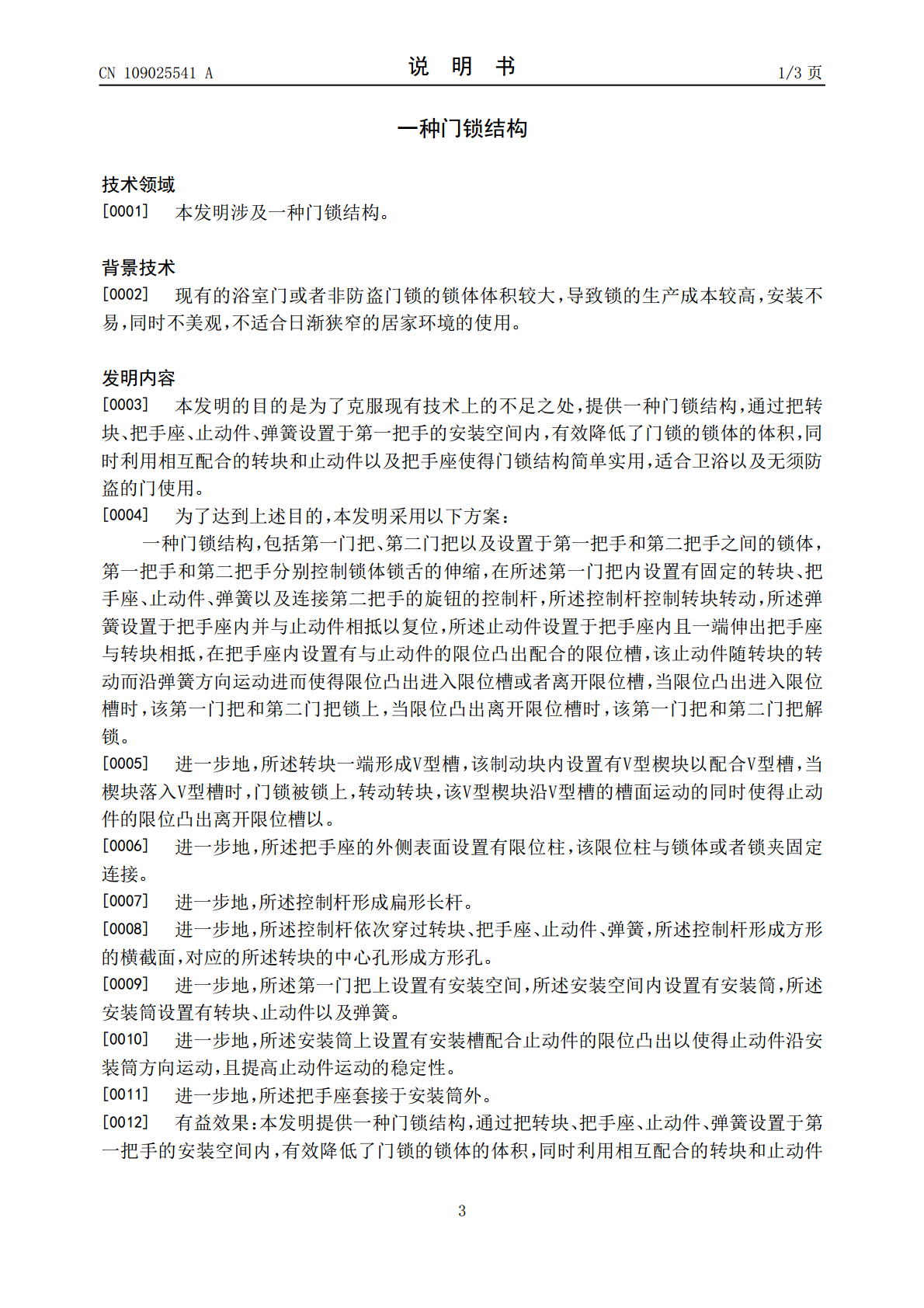

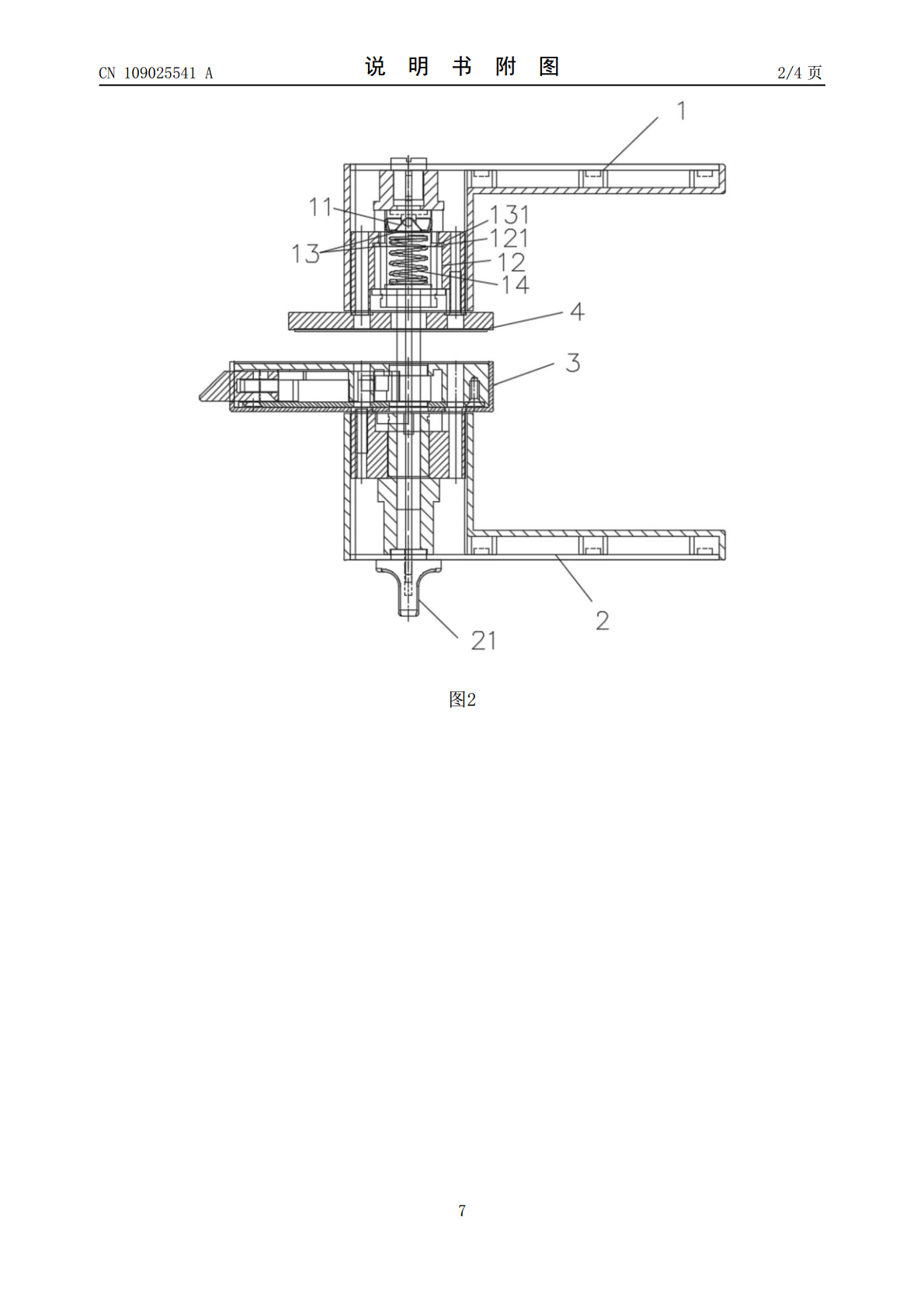

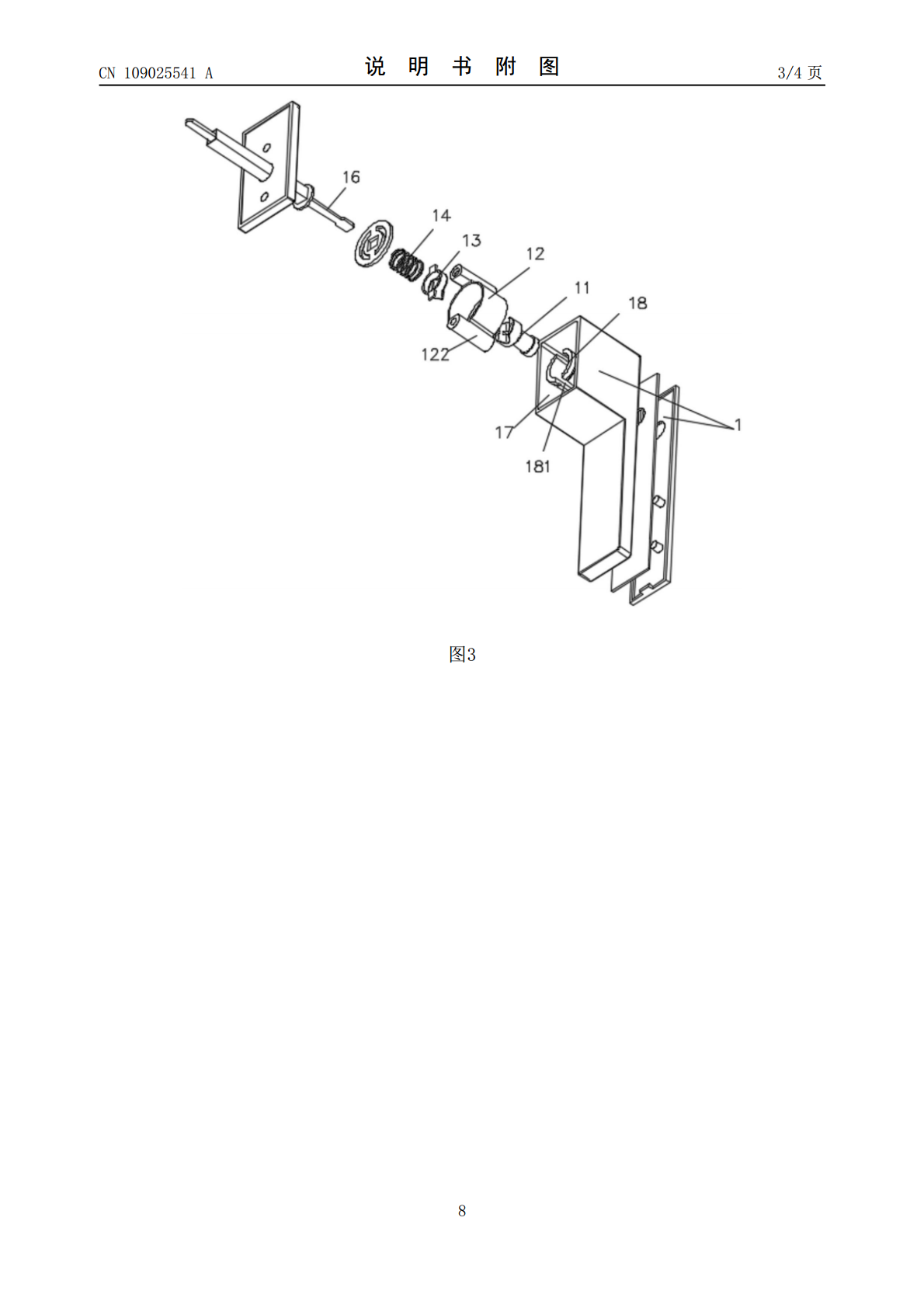

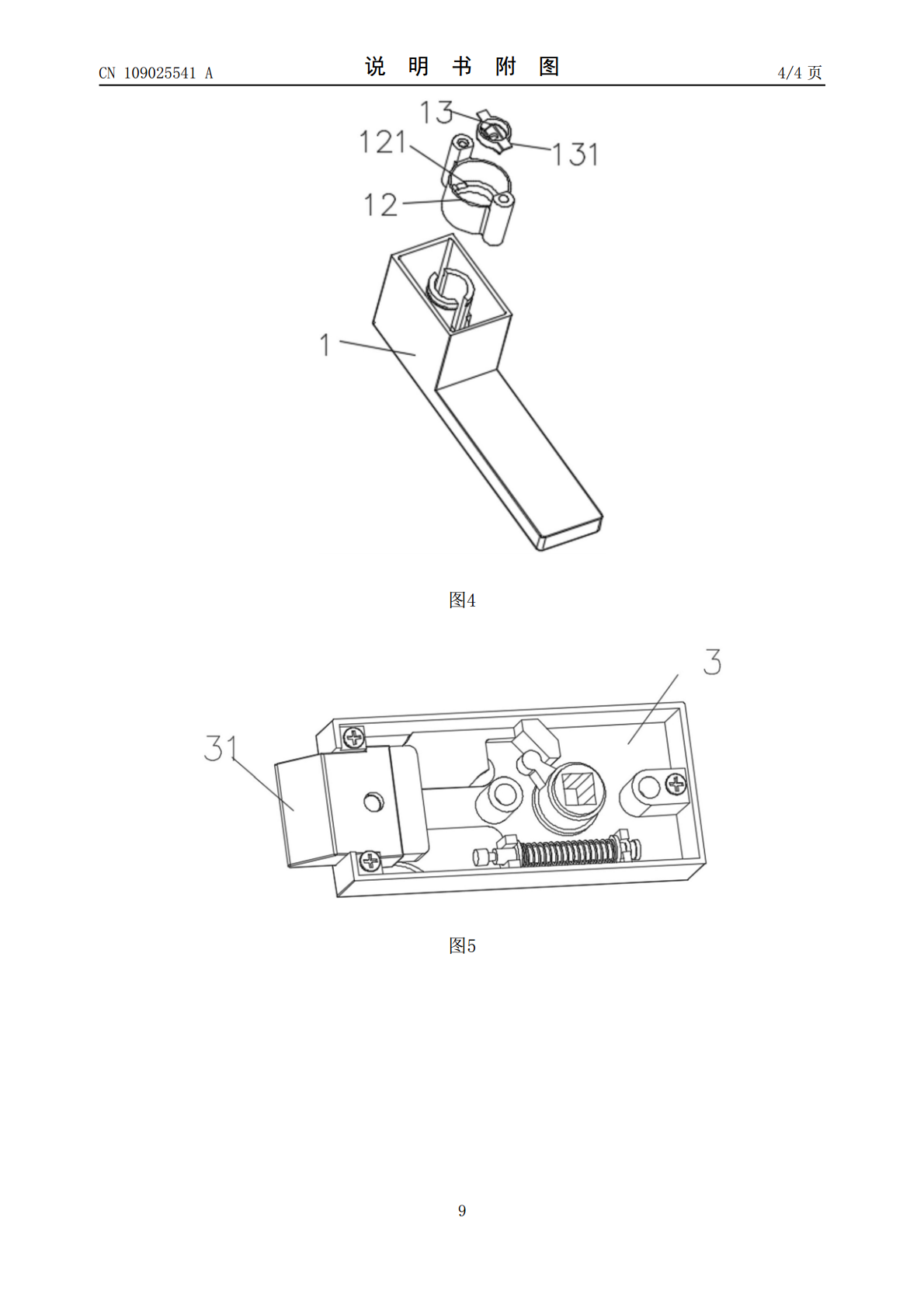

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109025541A(43)申请公布日2018.12.18(21)申请号201811176836.1(22)申请日2018.10.10(71)申请人佛山市华的金属制品有限公司地址528300广东省佛山市三水区白坭镇白金大道加美工业城内4号厂房D座F3(72)发明人郭镜华(74)专利代理机构中山市铭洋专利商标事务所(普通合伙)44286代理人邹常友(51)Int.Cl.E05B65/00(2006.01)E05B1/00(2006.01)E05B3/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种门锁结构(57)摘要本发明提供一种门锁结构，包括第一门把、第二门把以及设置于第一把手和第二把手之间的锁体，第一把手和第二把手分别控制锁体锁舌的伸缩，第一门把内设置有固定的转块、把手座、止动件、弹簧以及连接第二把手旋钮的控制杆，控制杆控制转块转动，弹簧设置于把手座内并与止动件相抵以复位，止动件设置于把手座内且一端伸出把手座与转块相抵，在把手座内设置有与止动件的限位凸出配合的限位槽，止动件随转块的转动而沿弹簧方向运动进而使得限位凸出进入限位槽或者离开限位槽，当限位凸出进入限位槽时，该第一门把和第二门把锁上，当限位凸出离开限位槽时，第一门把和第二门把解锁，降低了锁体体积，结构简单实用，适合卫浴以及无须防盗的门使用。CN109025541ACN109025541A权利要求书1/1页1.一种门锁结构，其特征在于，包括第一门把、第二门把以及设置于第一把手和第二把手之间的锁体，第一把手和第二把手分别控制锁体锁舌的伸缩，在所述第一门把内设置有固定的转块、把手座、止动件、弹簧以及连接第二把手的旋钮的控制杆，所述控制杆控制转块转动，所述弹簧设置于把手座内并与止动件相抵以复位，所述止动件设置于把手座内且一端伸出把手座与转块相抵，在把手座内设置有与止动件的限位凸出配合的限位槽，该止动件随转块的转动而沿弹簧方向运动进而使得限位凸出进入限位槽或者离开限位槽，当限位凸出进入限位槽时，该第一门把和第二门把锁上，当限位凸出离开限位槽时，该第一门把和第二门把解锁。2.根据权利要求1所述的门锁结构，其特征在于，所述转块一端形成V型槽，该制动块内设置有V型楔块以配合V型槽。3.根据权利要求1所述的门锁结构，其特征在于，所述把手座的外侧表面设置有限位柱，该限位柱与锁体或者锁夹固定连接。4.根据权利要求1所述的门锁结构，其特征在于，所述控制杆形成扁形长杆。5.根据权利要求4所述的门锁结构，其特征在于，所述控制杆依次穿过转块、把手座、止动件、弹簧，所述控制杆形成方形的横截面，对应的所述转块的中心孔形成方形孔。6.根据权利要求1所述的门锁结构，其特征在于，所述第一门把上设置有安装空间，所述安装空间内设置有安装筒，所述安装筒设置有转块、止动件以及弹簧。7.根据权利要求6所述的门锁结构，其特征在于，所述安装筒上设置有安装槽配合止动件的限位凸出。8.根据权利要求6所述的门锁结构，其特征在于，所述把手座套接于安装筒外。2CN109025541A说明书1/3页一种门锁结构技术领域[0001]本发明涉及一种门锁结构。背景技术[0002]现有的浴室门或者非防盗门锁的锁体体积较大，导致锁的生产成本较高，安装不易，同时不美观，不适合日渐狭窄的居家环境的使用。发明内容[0003]本发明的目的是为了克服现有技术上的不足之处，提供一种门锁结构，通过把转块、把手座、止动件、弹簧设置于第一把手的安装空间内，有效降低了门锁的锁体的体积，同时利用相互配合的转块和止动件以及把手座使得门锁结构简单实用，适合卫浴以及无须防盗的门使用。[0004]为了达到上述目的，本发明采用以下方案：一种门锁结构，包括第一门把、第二门把以及设置于第一把手和第二把手之间的锁体，第一把手和第二把手分别控制锁体锁舌的伸缩，在所述第一门把内设置有固定的转块、把手座、止动件、弹簧以及连接第二把手的旋钮的控制杆，所述控制杆控制转块转动，所述弹簧设置于把手座内并与止动件相抵以复位，所述止动件设置于把手座内且一端伸出把手座与转块相抵，在把手座内设置有与止动件的限位凸出配合的限位槽，该止动件随转块的转动而沿弹簧方向运动进而使得限位凸出进入限位槽或者离开限位槽，当限位凸出进入限位槽时，该第一门把和第二门把锁上，当限位凸出离开限位槽时，该第一门把和第二门把解锁。[0005]进一步地，所述转块一端形成V型槽，该制动块内设置有V型楔块以配合V型槽，当楔块落入V型槽时，门锁被锁上，转动转块，该V型楔块沿V型槽的槽面运动的同时使得止动件的限位凸出离开限位槽以。[0006]进一步地，所述把手座的外侧表面设置有限位柱，该限位柱与锁体或者锁夹固定连接。[0007]进一步地
