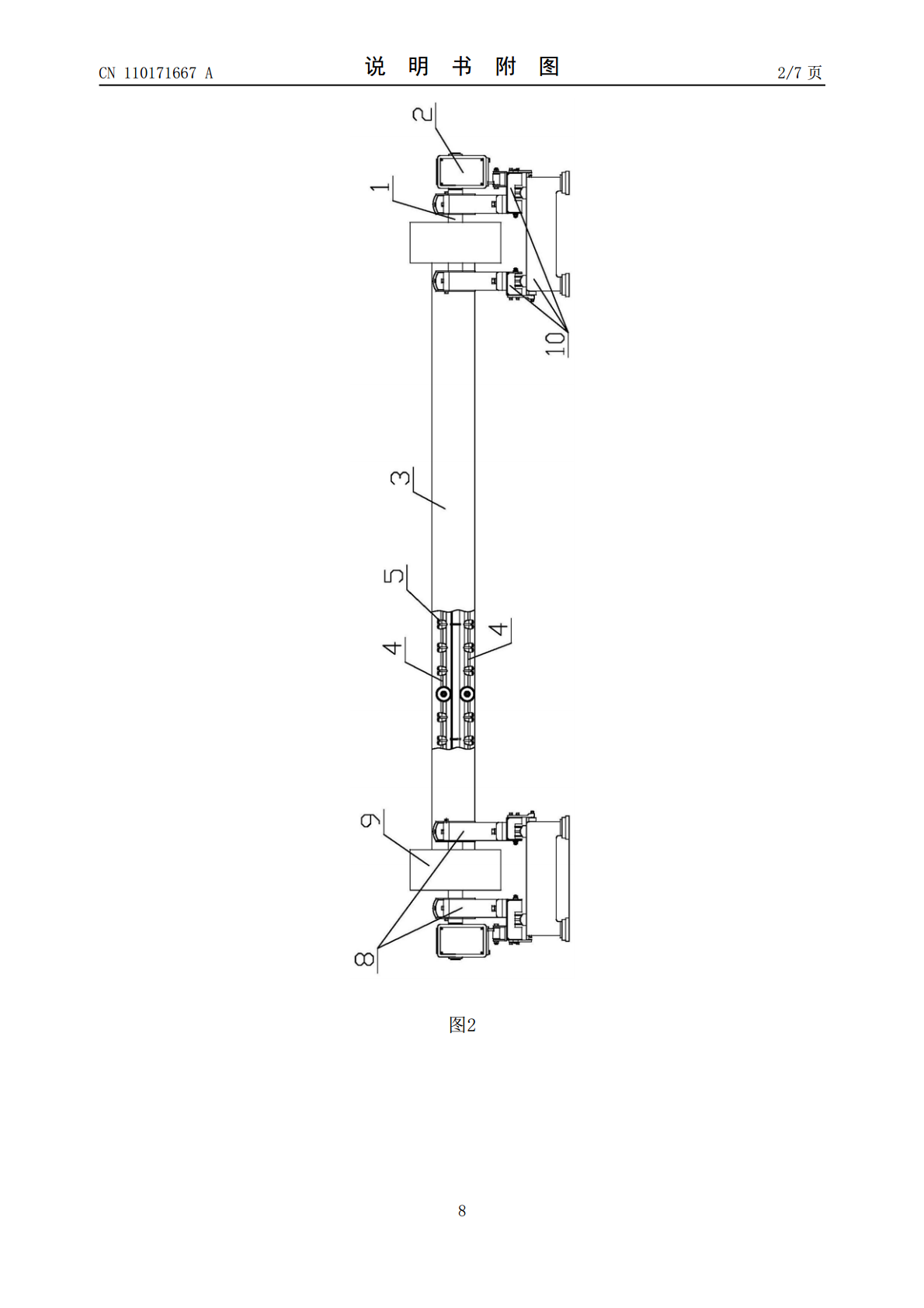

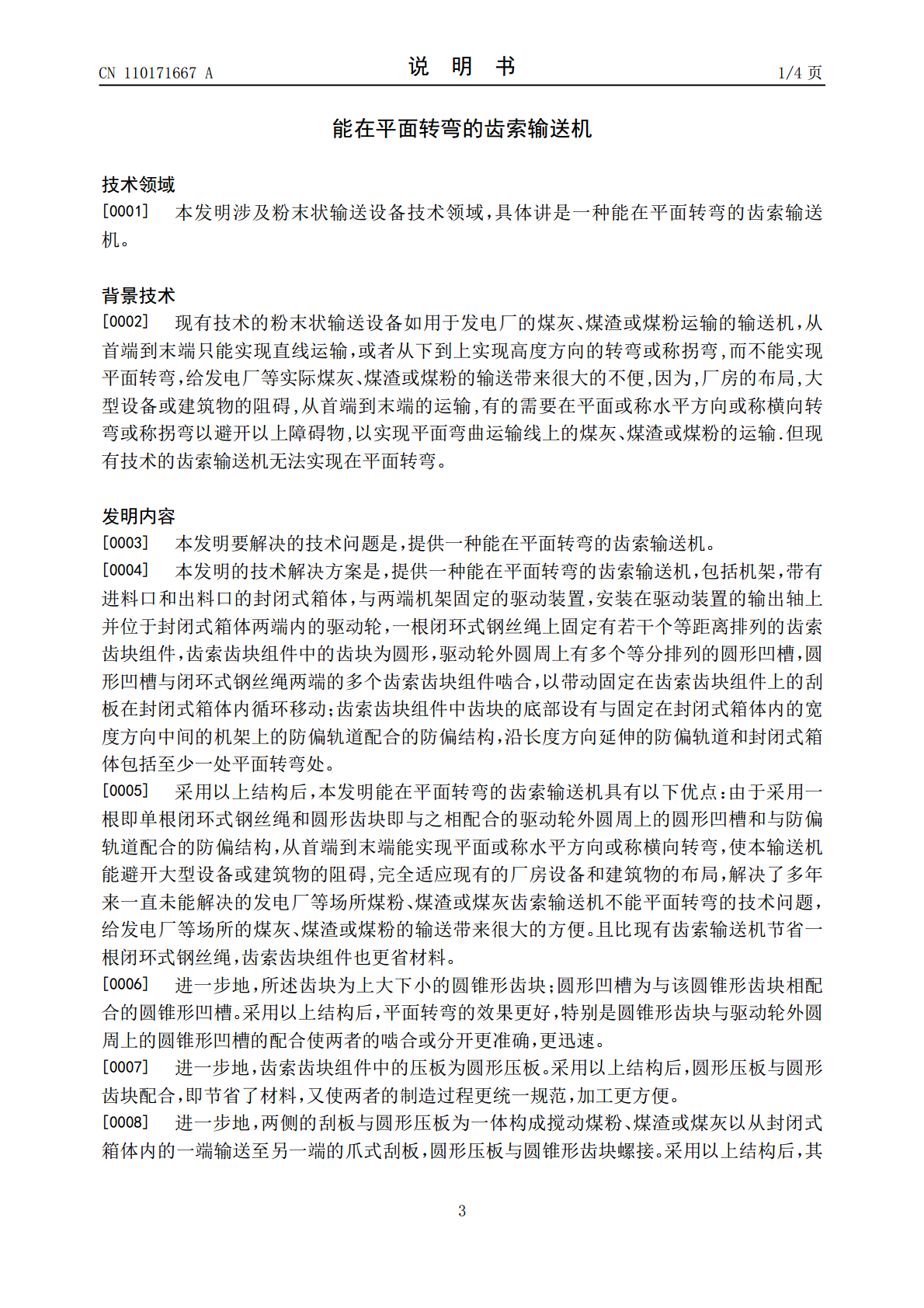

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110171667A(43)申请公布日2019.08.27(21)申请号201910445675.X(22)申请日2019.05.27(71)申请人浙江鄞发节能科技有限公司地址315144浙江省宁波市鄞州区瞻岐镇西城村(72)发明人汪浩斌(74)专利代理机构宁波市海曙钧泰专利代理事务所(普通合伙)33281代理人代忠炯(51)Int.Cl.B65G23/04(2006.01)B65G21/22(2006.01)B65G21/16(2006.01)B65G15/64(2006.01)B65G39/09(2006.01)权利要求书1页说明书4页附图7页(54)发明名称能在平面转弯的齿索输送机(57)摘要本发明公开了一种能在平面转弯的齿索输送机，包括机架，带有进料口和出料口的封闭式箱体，与两端机架固定的驱动装置，安装在驱动装置的输出轴上并位于封闭式箱体两端内的驱动轮，一根闭环式钢丝绳上固定有若干个等距离排列的齿索齿块组件，其中的齿块为圆锥形，驱动轮外圆周上有多个等分排列的圆锥形凹槽，圆锥形凹槽与闭环式钢丝绳上的多个齿索齿块组件啮合，以带动固定在每个齿索齿块组件上的刮板在封闭式箱体内循环移动；齿块的底部设有与固定在箱体宽度方向中间的机架上防偏轨道配合的防偏结构，防偏轨道和封闭式箱体包括至少一处平面转弯处。本齿索输送机能避开大型设备或建筑物的阻碍,适应现有设备和建筑的布局。CN110171667ACN110171667A权利要求书1/1页1.一种能在平面转弯的齿索输送机，包括机架(10)，带有进料口和出料口的封闭式箱体(3)，与封闭式箱体(3)两端固定的驱动装置(2)，安装在驱动装置(2)的输出轴(1)上并位于封闭式箱体(3)两端内的驱动轮(9)，其特征在于：一根闭环式钢丝绳(4)上固定有若干个等距离排列的齿索齿块组件(5)，齿索齿块组件(5)中的齿块为圆形，驱动轮(9)外圆周上有多个等分排列的圆形凹槽，圆形凹槽与闭环式钢丝绳(4)上的多个齿索齿块组件(5)啮合，以带动固定在每个齿索齿块组件(5)上的刮板(12)在封闭式箱体(3)内循环移动；齿块组件(5)中齿块(15)的底部设有与固定在封闭式箱体(3)内宽度方向中间的机架(10)上的防偏轨道(13)配合的防偏结构,沿长度方向延伸的防偏轨道(13)和封闭式箱体(3)包括至少一处平面转弯处。2.根据权利要求1所述的能在平面转弯的齿索输送机，其特征在于：所述齿块(15)为上大下小的圆锥形齿块(15)；圆形凹槽为与该圆锥形齿块(15)相配合的圆锥形凹槽(11)。3.根据权利要求2所述的能在平面转弯的齿索输送机，其特征在于：齿索齿块组件(5)中的压板为圆形压板(16)。4.根据权利要求3所述的能在平面转弯的齿索输送机，其特征在于：位于圆形压板(16)两侧的刮板(12)与圆形压板(16)为一体，进而构成搅动煤粉、煤渣或煤灰以从封闭式箱体(3)内的一端输送至另一端的爪式刮板，圆形压板(16)与圆锥形齿块(15)螺接。5.根据权利要求2所述的能在平面转弯的齿索输送机，其特征在于：圆锥形齿块(15)底部有一向下的凸柱(18)，凸柱(18)的外周装有水平向的滚动轴承(21)，滚动轴承(21)与固定在封闭式箱体(3)内宽度方向中间的机架((10)上的防偏轨道(13)的槽道(22)滚动配合，凸柱(18)有一螺纹孔，套有垫圈(20)的第一螺栓(19)旋合在该螺纹孔内并压紧滚动轴承(21)的内圈。6.根据权利要求1所述的能在平面转弯的齿索输送机，其特征在于：封闭式箱体(3)两端内的机架(10)上有两个轴承座(8)，驱动轮(9)的中心孔与输出轴(1)的中段固定，输出轴(1)的两端经轴承转动配合在两个轴承座(8)上。7.根据权利要求1所述的能在平面转弯的齿索输送机，其特征在于：沿长度方向延伸的闭环式防偏轨道(13)和封闭式箱体(3)在平面上呈包括两处90°弧形弯(7)的U字形。8.根据权利要求1或7所述的能在平面转弯的齿索输送机，其特征在于：沿闭环式钢丝绳(4)长度方向等分间隔设有多个托轮组件(6)，每个托轮组件(6)的轴与一个齿索齿块组件(5)固定，每个托轮组件(6)上的两个托轮与轴的两端转动连接，每个托轮组件(6)上的两个托轮滚动配合在防偏轨道(13)两侧的托轮底板(23)上；沿长度方向延伸的托轮底板(23)包括至少一处平面转弯处。9.根据权利要求8所述的能在平面转弯的齿索输送机，其特征在于：沿长度方向延伸的托板底板(23)在平面上呈包括两处90°弧形弯(7)的U字形。10.根据权利要求1所述的能在平面转弯的齿索输送机，其特征在于：每两个托轮组件(6)之间有2-4个齿索齿块组件(5)。2CN110171667A说明书1/4页能在平面转弯
