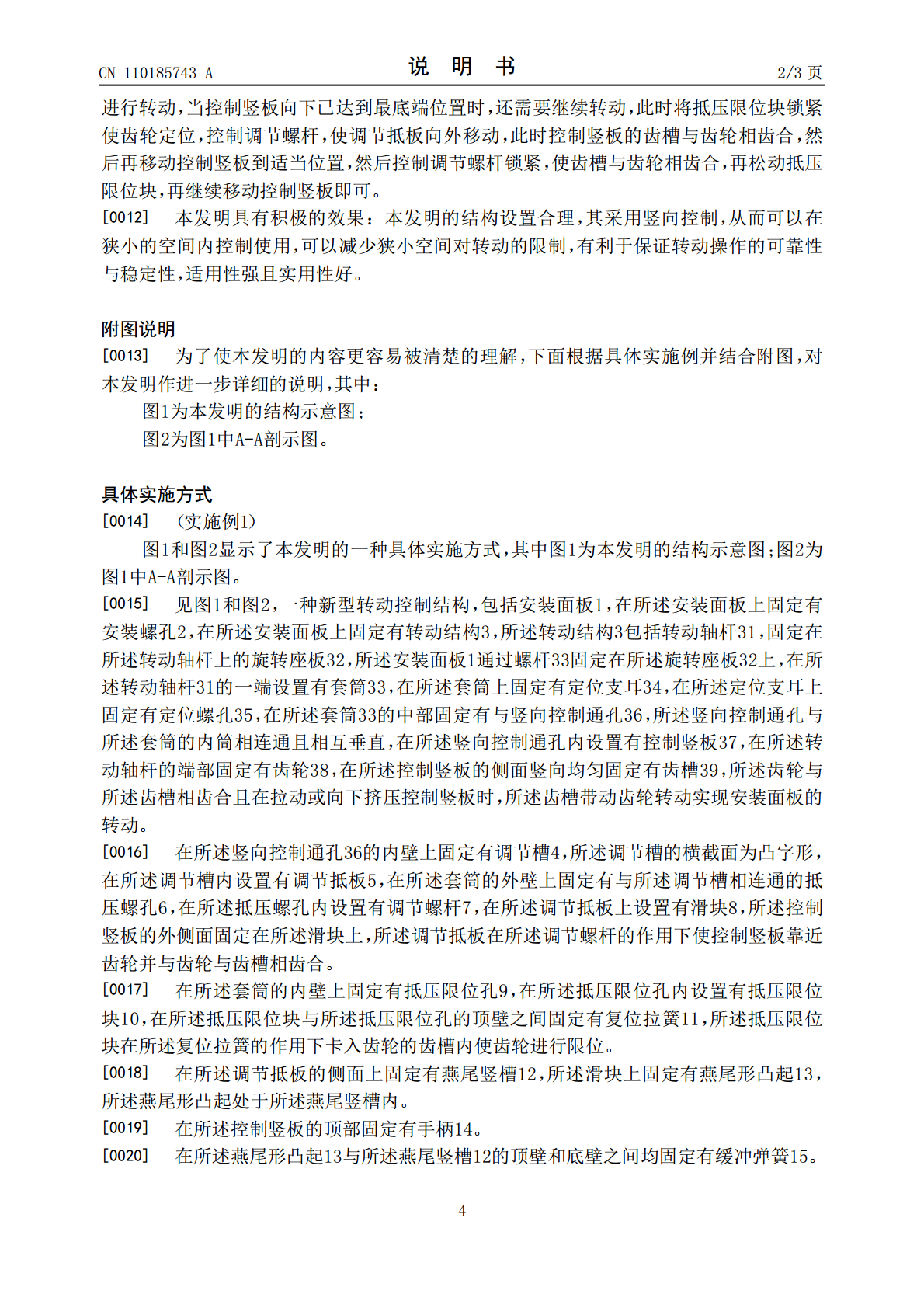

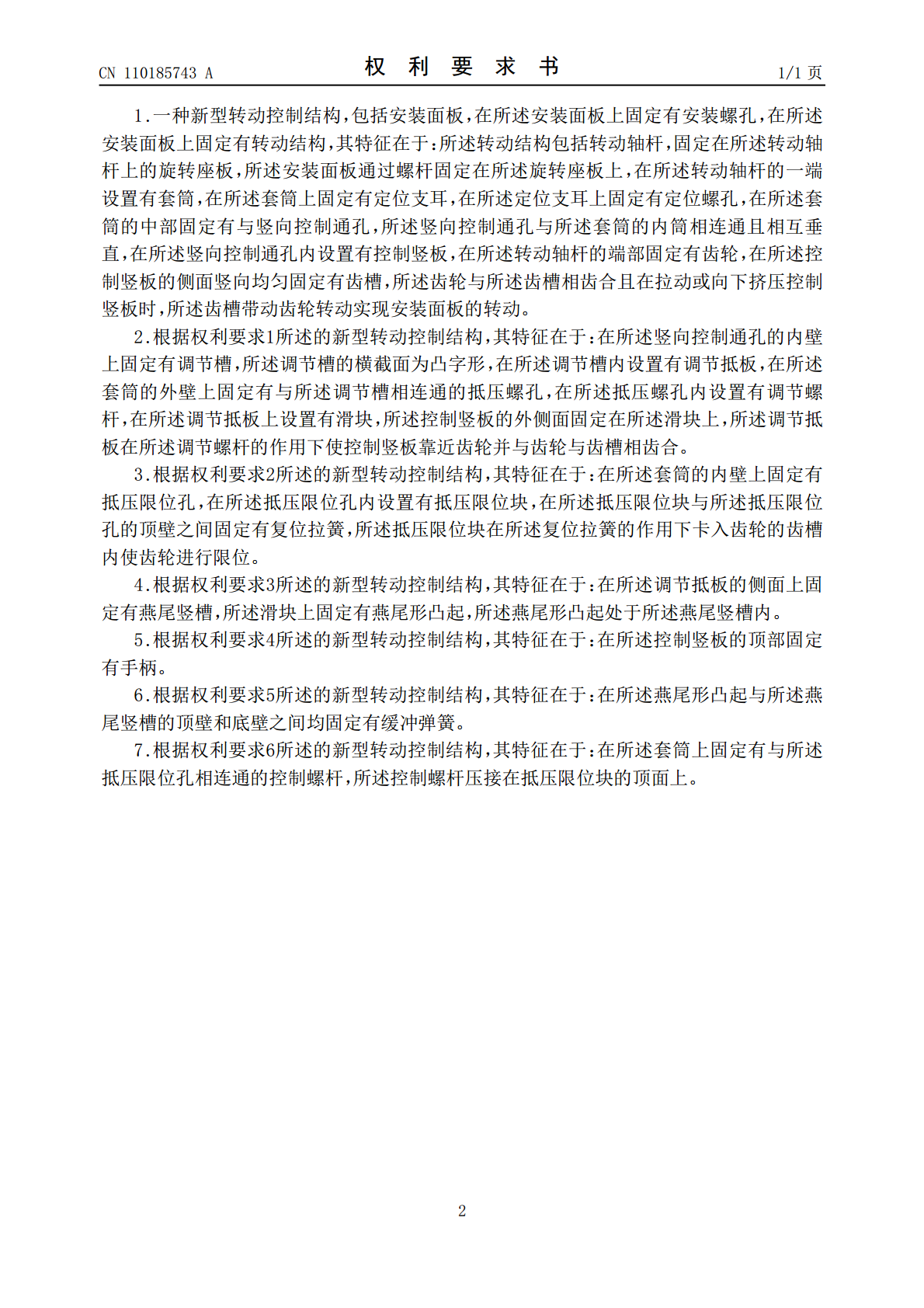

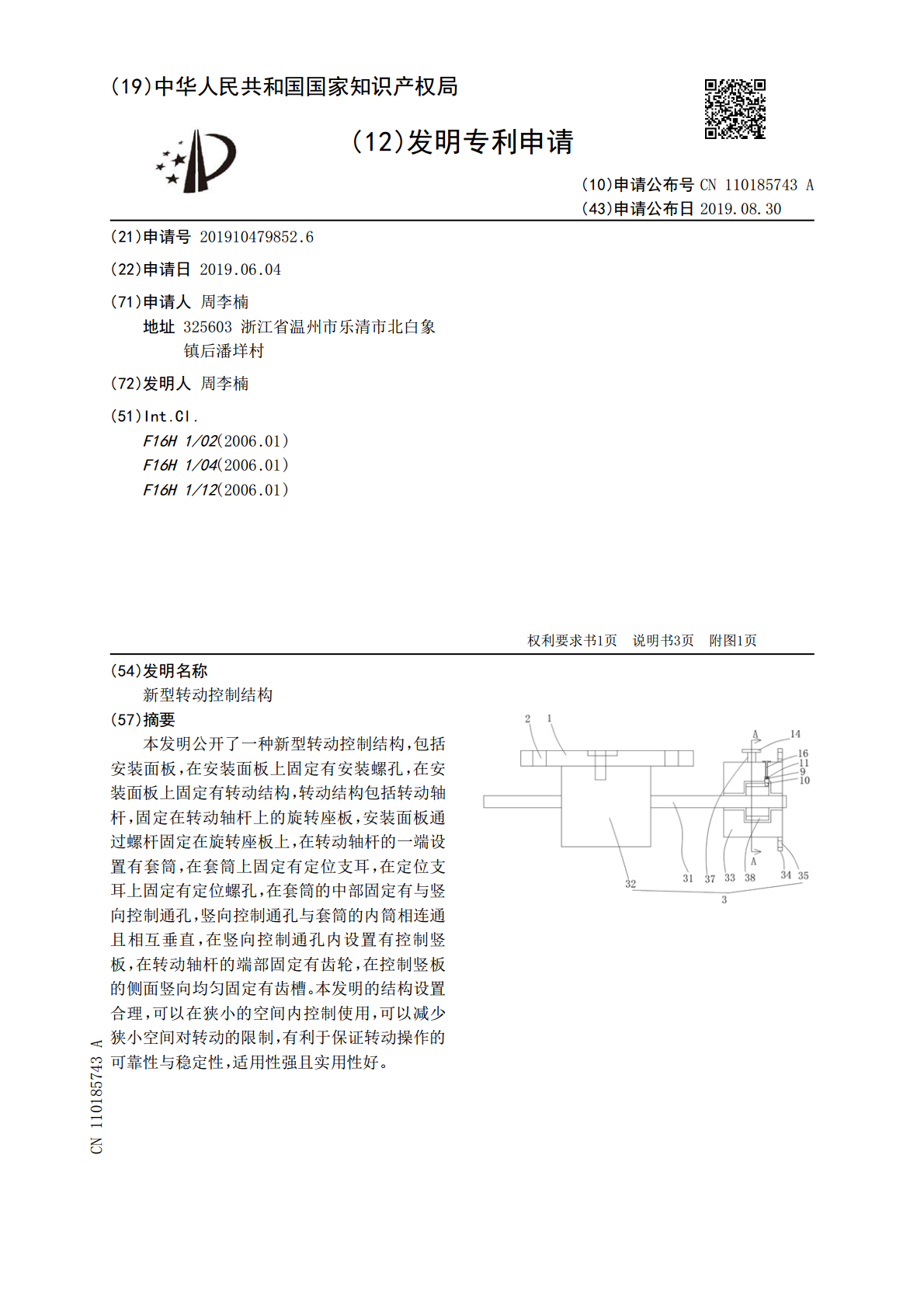

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110185743A(43)申请公布日2019.08.30(21)申请号201910479852.6(22)申请日2019.06.04(71)申请人周李楠地址325603浙江省温州市乐清市北白象镇后潘垟村(72)发明人周李楠(51)Int.Cl.F16H1/02(2006.01)F16H1/04(2006.01)F16H1/12(2006.01)权利要求书1页说明书3页附图1页(54)发明名称新型转动控制结构(57)摘要本发明公开了一种新型转动控制结构，包括安装面板，在安装面板上固定有安装螺孔，在安装面板上固定有转动结构，转动结构包括转动轴杆，固定在转动轴杆上的旋转座板，安装面板通过螺杆固定在旋转座板上，在转动轴杆的一端设置有套筒，在套筒上固定有定位支耳，在定位支耳上固定有定位螺孔，在套筒的中部固定有与竖向控制通孔，竖向控制通孔与套筒的内筒相连通且相互垂直，在竖向控制通孔内设置有控制竖板，在转动轴杆的端部固定有齿轮，在控制竖板的侧面竖向均匀固定有齿槽。本发明的结构设置合理，可以在狭小的空间内控制使用，可以减少狭小空间对转动的限制，有利于保证转动操作的可靠性与稳定性，适用性强且实用性好。CN110185743ACN110185743A权利要求书1/1页1.一种新型转动控制结构，包括安装面板，在所述安装面板上固定有安装螺孔，在所述安装面板上固定有转动结构，其特征在于：所述转动结构包括转动轴杆，固定在所述转动轴杆上的旋转座板，所述安装面板通过螺杆固定在所述旋转座板上，在所述转动轴杆的一端设置有套筒，在所述套筒上固定有定位支耳，在所述定位支耳上固定有定位螺孔，在所述套筒的中部固定有与竖向控制通孔，所述竖向控制通孔与所述套筒的内筒相连通且相互垂直，在所述竖向控制通孔内设置有控制竖板，在所述转动轴杆的端部固定有齿轮，在所述控制竖板的侧面竖向均匀固定有齿槽，所述齿轮与所述齿槽相齿合且在拉动或向下挤压控制竖板时，所述齿槽带动齿轮转动实现安装面板的转动。2.根据权利要求1所述的新型转动控制结构，其特征在于：在所述竖向控制通孔的内壁上固定有调节槽，所述调节槽的横截面为凸字形，在所述调节槽内设置有调节抵板，在所述套筒的外壁上固定有与所述调节槽相连通的抵压螺孔，在所述抵压螺孔内设置有调节螺杆，在所述调节抵板上设置有滑块，所述控制竖板的外侧面固定在所述滑块上，所述调节抵板在所述调节螺杆的作用下使控制竖板靠近齿轮并与齿轮与齿槽相齿合。3.根据权利要求2所述的新型转动控制结构，其特征在于：在所述套筒的内壁上固定有抵压限位孔，在所述抵压限位孔内设置有抵压限位块，在所述抵压限位块与所述抵压限位孔的顶壁之间固定有复位拉簧，所述抵压限位块在所述复位拉簧的作用下卡入齿轮的齿槽内使齿轮进行限位。4.根据权利要求3所述的新型转动控制结构，其特征在于：在所述调节抵板的侧面上固定有燕尾竖槽，所述滑块上固定有燕尾形凸起，所述燕尾形凸起处于所述燕尾竖槽内。5.根据权利要求4所述的新型转动控制结构，其特征在于：在所述控制竖板的顶部固定有手柄。6.根据权利要求5所述的新型转动控制结构，其特征在于：在所述燕尾形凸起与所述燕尾竖槽的顶壁和底壁之间均固定有缓冲弹簧。7.根据权利要求6所述的新型转动控制结构，其特征在于：在所述套筒上固定有与所述抵压限位孔相连通的控制螺杆，所述控制螺杆压接在抵压限位块的顶面上。2CN110185743A说明书1/3页新型转动控制结构技术领域[0001]本发明属于机械控制结构技术领域，具体涉及一种新型转动控制结构。背景技术[0002]随着人类社会的发展，各种机械发展迅速，为了满足需求，部分结构需要进行旋转调节，传统技术中多采用把手或方向盘的转动方式进行转向操作，其不但操作须用手进行，而且在一些前部空间较小的地方，转动容易受到限制并且并不能使用电动机进行驱动，故而设置一种可以在狭窄空间内使用的转动结构，是本技术领域技术人员需要解决的技术问题。发明内容[0003]本发明的目的是提供一种结构设置合理且适用性强的新型转动控制结构。[0004]实现本发明目的的技术方案是一种新型转动控制结构，包括安装面板，在所述安装面板上固定有安装螺孔，在所述安装面板上固定有转动结构，所述转动结构包括转动轴杆，固定在所述转动轴杆上的旋转座板，所述安装面板通过螺杆固定在所述旋转座板上，在所述转动轴杆的一端设置有套筒，在所述套筒上固定有定位支耳，在所述定位支耳上固定有定位螺孔，在所述套筒的中部固定有与竖向控制通孔，所述竖向控制通孔与所述套筒的内筒相连通且相互垂直，在所述竖向控制通孔内设置有控制竖板，在所述转动轴杆的端部固定有齿轮，在所述控制竖板的侧面竖向均匀固定有齿槽，所述齿轮与所述齿槽相齿合且在拉动或向下挤压控制
