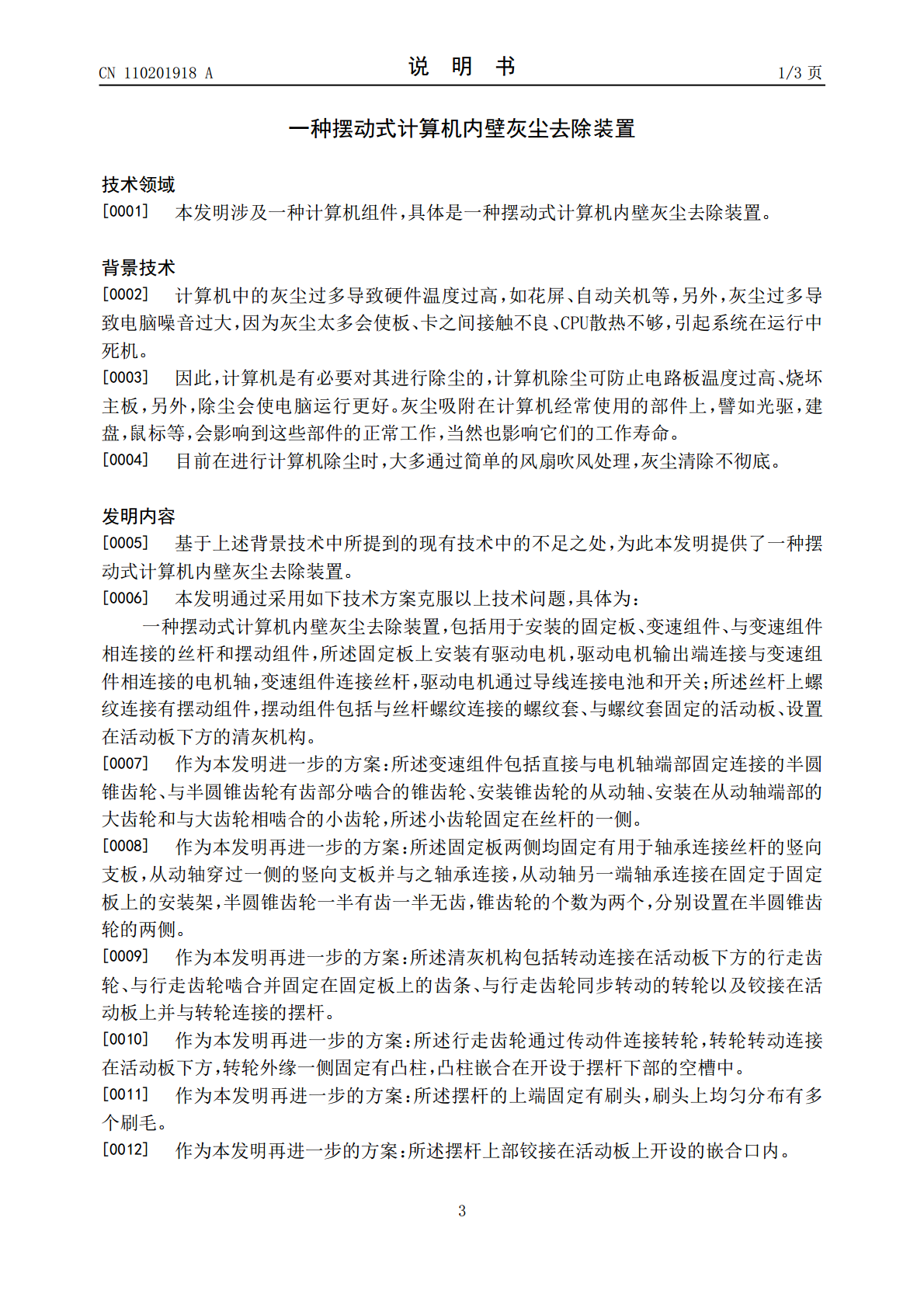

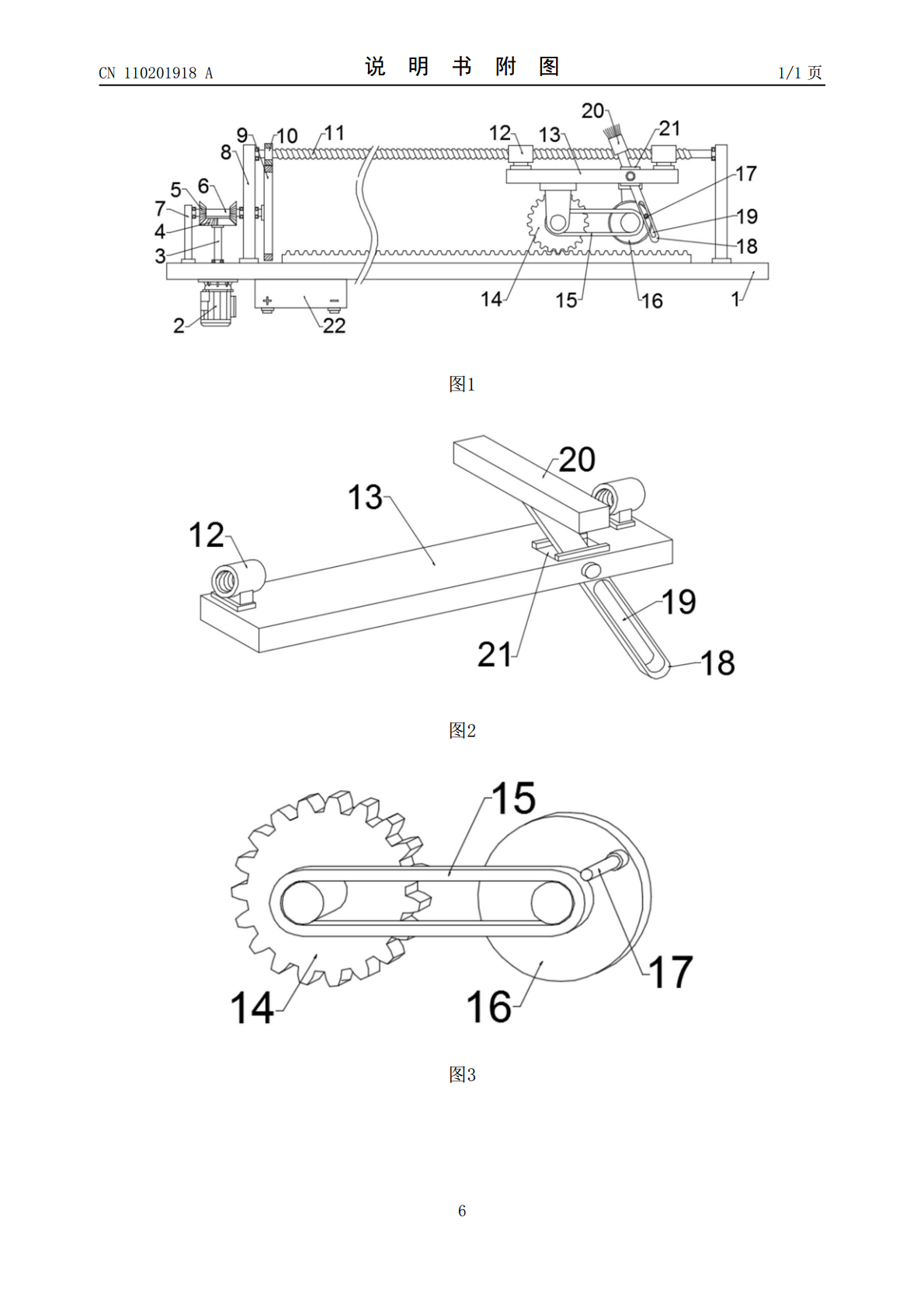

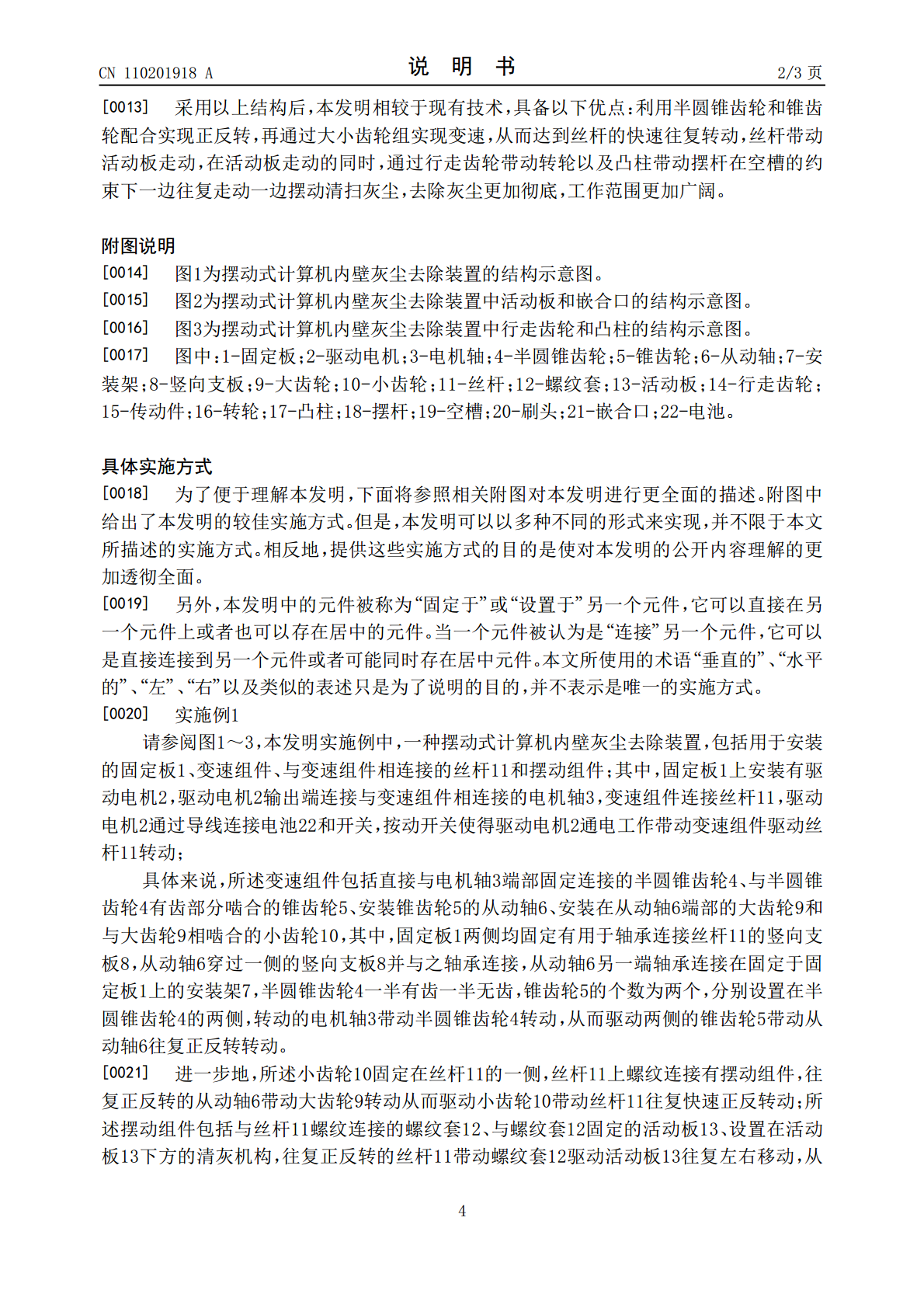

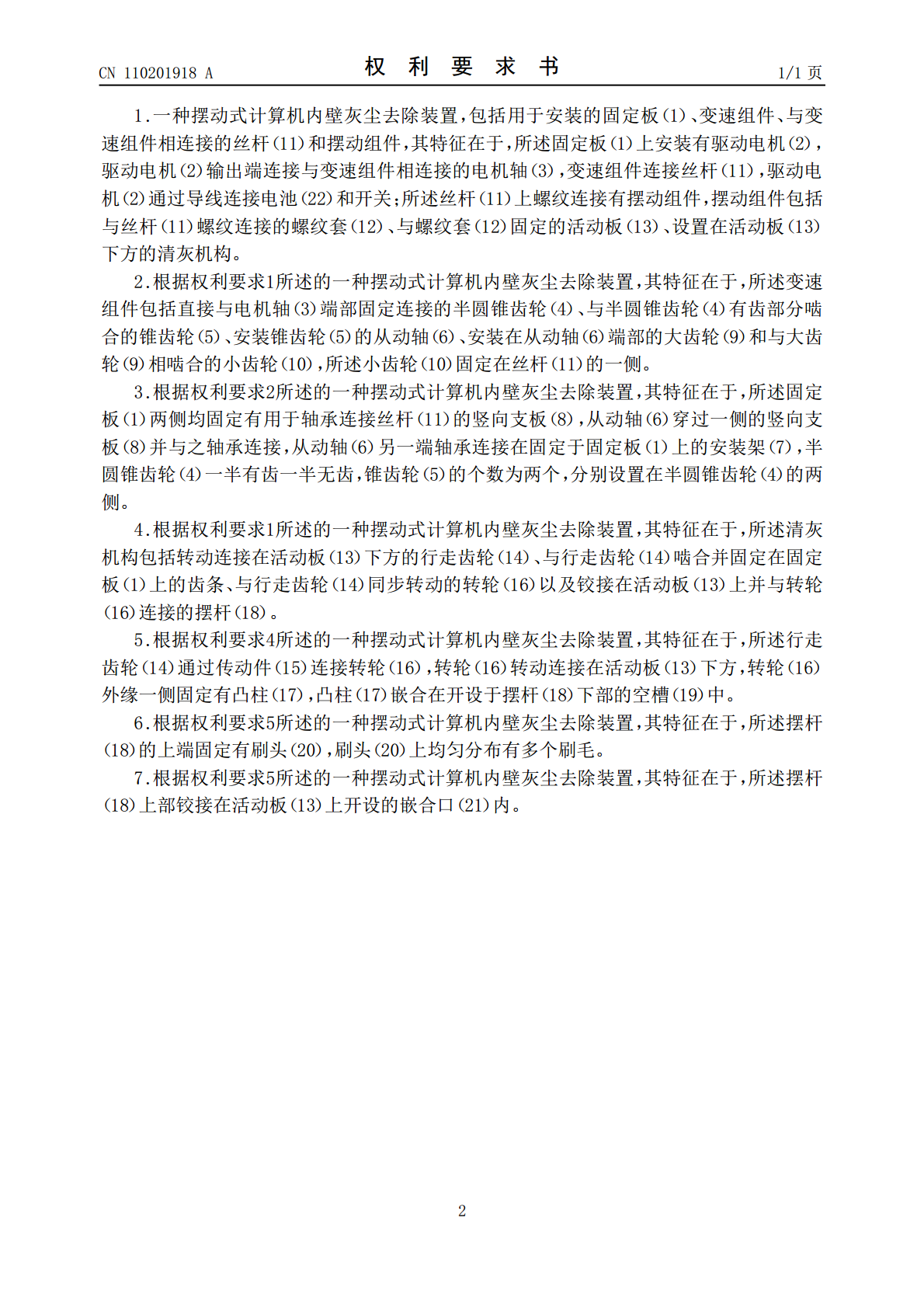

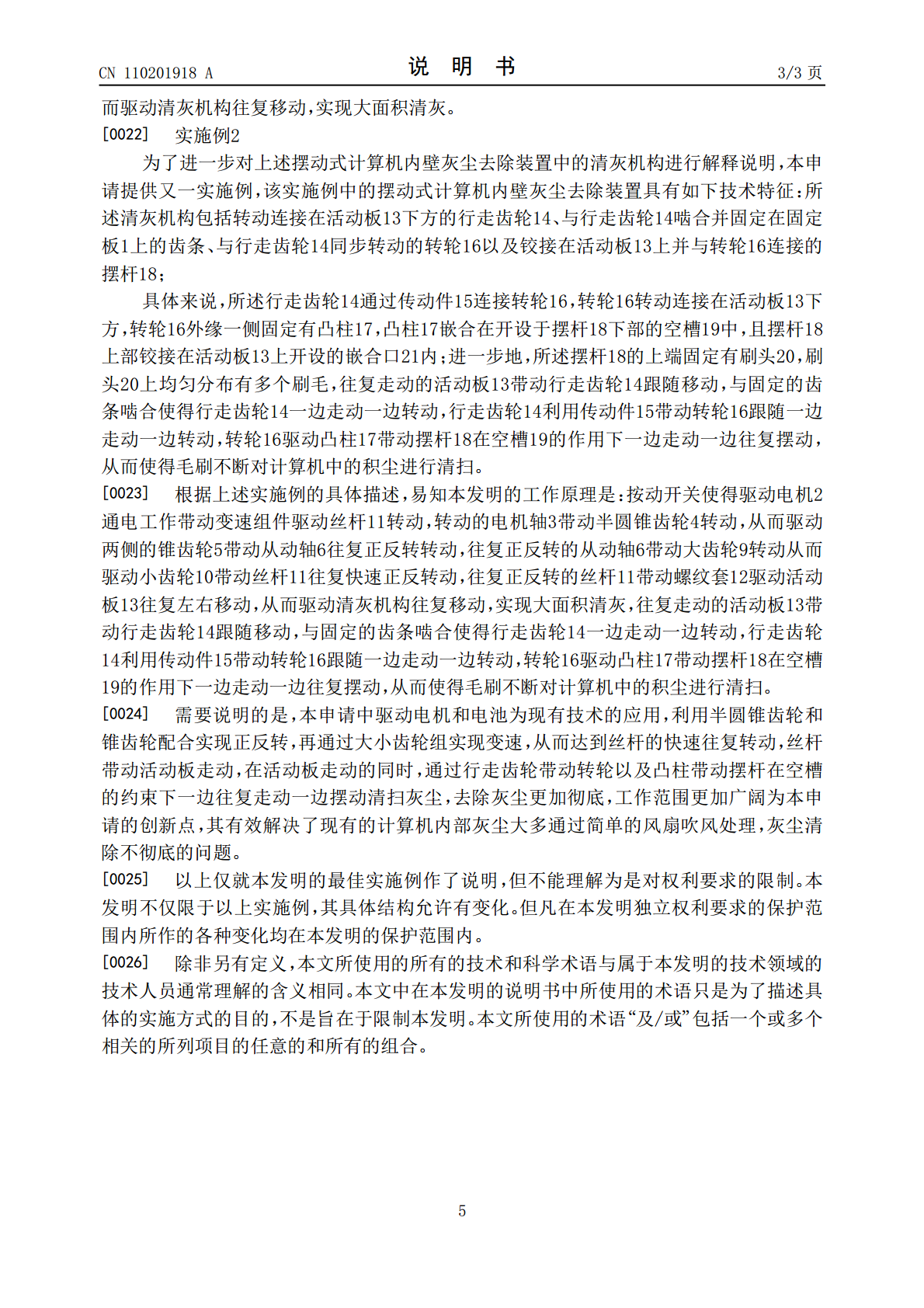

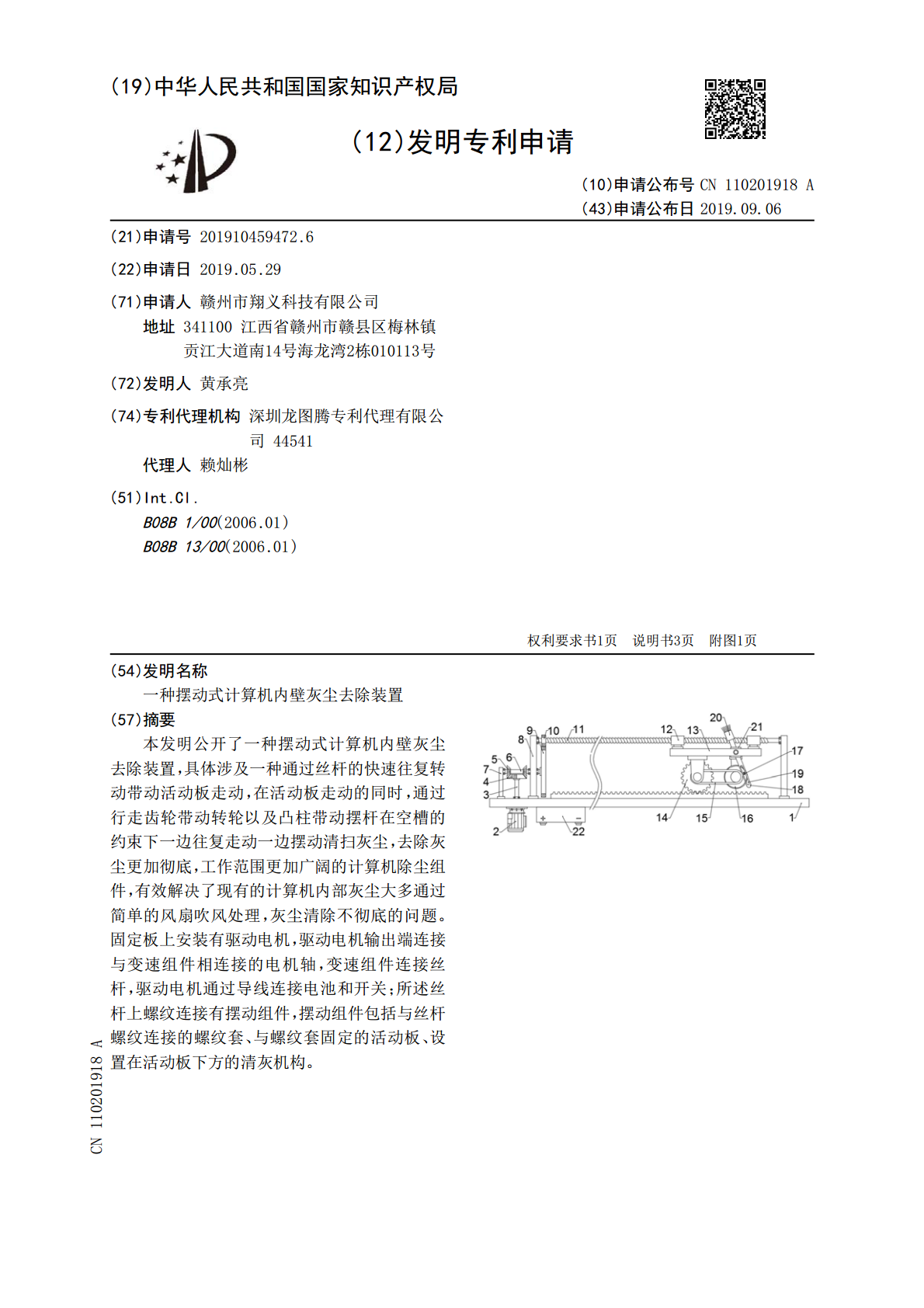

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110201918A(43)申请公布日2019.09.06(21)申请号201910459472.6(22)申请日2019.05.29(71)申请人赣州市翔义科技有限公司地址341100江西省赣州市赣县区梅林镇贡江大道南14号海龙湾2栋010113号(72)发明人黄承亮(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人赖灿彬(51)Int.Cl.B08B1/00(2006.01)B08B13/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种摆动式计算机内壁灰尘去除装置(57)摘要本发明公开了一种摆动式计算机内壁灰尘去除装置，具体涉及一种通过丝杆的快速往复转动带动活动板走动，在活动板走动的同时，通过行走齿轮带动转轮以及凸柱带动摆杆在空槽的约束下一边往复走动一边摆动清扫灰尘，去除灰尘更加彻底，工作范围更加广阔的计算机除尘组件，有效解决了现有的计算机内部灰尘大多通过简单的风扇吹风处理，灰尘清除不彻底的问题。固定板上安装有驱动电机，驱动电机输出端连接与变速组件相连接的电机轴，变速组件连接丝杆，驱动电机通过导线连接电池和开关；所述丝杆上螺纹连接有摆动组件，摆动组件包括与丝杆螺纹连接的螺纹套、与螺纹套固定的活动板、设置在活动板下方的清灰机构。CN110201918ACN110201918A权利要求书1/1页1.一种摆动式计算机内壁灰尘去除装置，包括用于安装的固定板（1）、变速组件、与变速组件相连接的丝杆（11）和摆动组件，其特征在于，所述固定板（1）上安装有驱动电机（2），驱动电机（2）输出端连接与变速组件相连接的电机轴（3），变速组件连接丝杆（11），驱动电机（2）通过导线连接电池（22）和开关；所述丝杆（11）上螺纹连接有摆动组件，摆动组件包括与丝杆（11）螺纹连接的螺纹套（12）、与螺纹套（12）固定的活动板（13）、设置在活动板（13）下方的清灰机构。2.根据权利要求1所述的一种摆动式计算机内壁灰尘去除装置，其特征在于，所述变速组件包括直接与电机轴（3）端部固定连接的半圆锥齿轮（4）、与半圆锥齿轮（4）有齿部分啮合的锥齿轮（5）、安装锥齿轮（5）的从动轴（6）、安装在从动轴（6）端部的大齿轮（9）和与大齿轮（9）相啮合的小齿轮（10），所述小齿轮（10）固定在丝杆（11）的一侧。3.根据权利要求2所述的一种摆动式计算机内壁灰尘去除装置，其特征在于，所述固定板（1）两侧均固定有用于轴承连接丝杆（11）的竖向支板（8），从动轴（6）穿过一侧的竖向支板（8）并与之轴承连接，从动轴（6）另一端轴承连接在固定于固定板（1）上的安装架（7），半圆锥齿轮（4）一半有齿一半无齿，锥齿轮（5）的个数为两个，分别设置在半圆锥齿轮（4）的两侧。4.根据权利要求1所述的一种摆动式计算机内壁灰尘去除装置，其特征在于，所述清灰机构包括转动连接在活动板（13）下方的行走齿轮（14）、与行走齿轮（14）啮合并固定在固定板（1）上的齿条、与行走齿轮（14）同步转动的转轮（16）以及铰接在活动板（13）上并与转轮（16）连接的摆杆（18）。5.根据权利要求4所述的一种摆动式计算机内壁灰尘去除装置，其特征在于，所述行走齿轮（14）通过传动件（15）连接转轮（16），转轮（16）转动连接在活动板（13）下方，转轮（16）外缘一侧固定有凸柱（17），凸柱（17）嵌合在开设于摆杆（18）下部的空槽（19）中。6.根据权利要求5所述的一种摆动式计算机内壁灰尘去除装置，其特征在于，所述摆杆（18）的上端固定有刷头（20），刷头（20）上均匀分布有多个刷毛。7.根据权利要求5所述的一种摆动式计算机内壁灰尘去除装置，其特征在于，所述摆杆（18）上部铰接在活动板（13）上开设的嵌合口（21）内。2CN110201918A说明书1/3页一种摆动式计算机内壁灰尘去除装置技术领域[0001]本发明涉及一种计算机组件，具体是一种摆动式计算机内壁灰尘去除装置。背景技术[0002]计算机中的灰尘过多导致硬件温度过高，如花屏、自动关机等，另外，灰尘过多导致电脑噪音过大，因为灰尘太多会使板、卡之间接触不良、CPU散热不够，引起系统在运行中死机。[0003]因此，计算机是有必要对其进行除尘的，计算机除尘可防止电路板温度过高、烧坏主板，另外，除尘会使电脑运行更好。灰尘吸附在计算机经常使用的部件上，譬如光驱，建盘，鼠标等，会影响到这些部件的正常工作，当然也影响它们的工作寿命。[0004]目前在进行计算机除尘时，大多通过简单的风扇吹风处理，灰尘清除不彻底。发明内容[0005]基于上述背景技术中所提到的现有技术中的不足之处，为此本发明提供了一种摆动式计算机内壁灰尘去除装置。[0006]本发明通过
