胸部杆和稳定器装置和方法.pdf

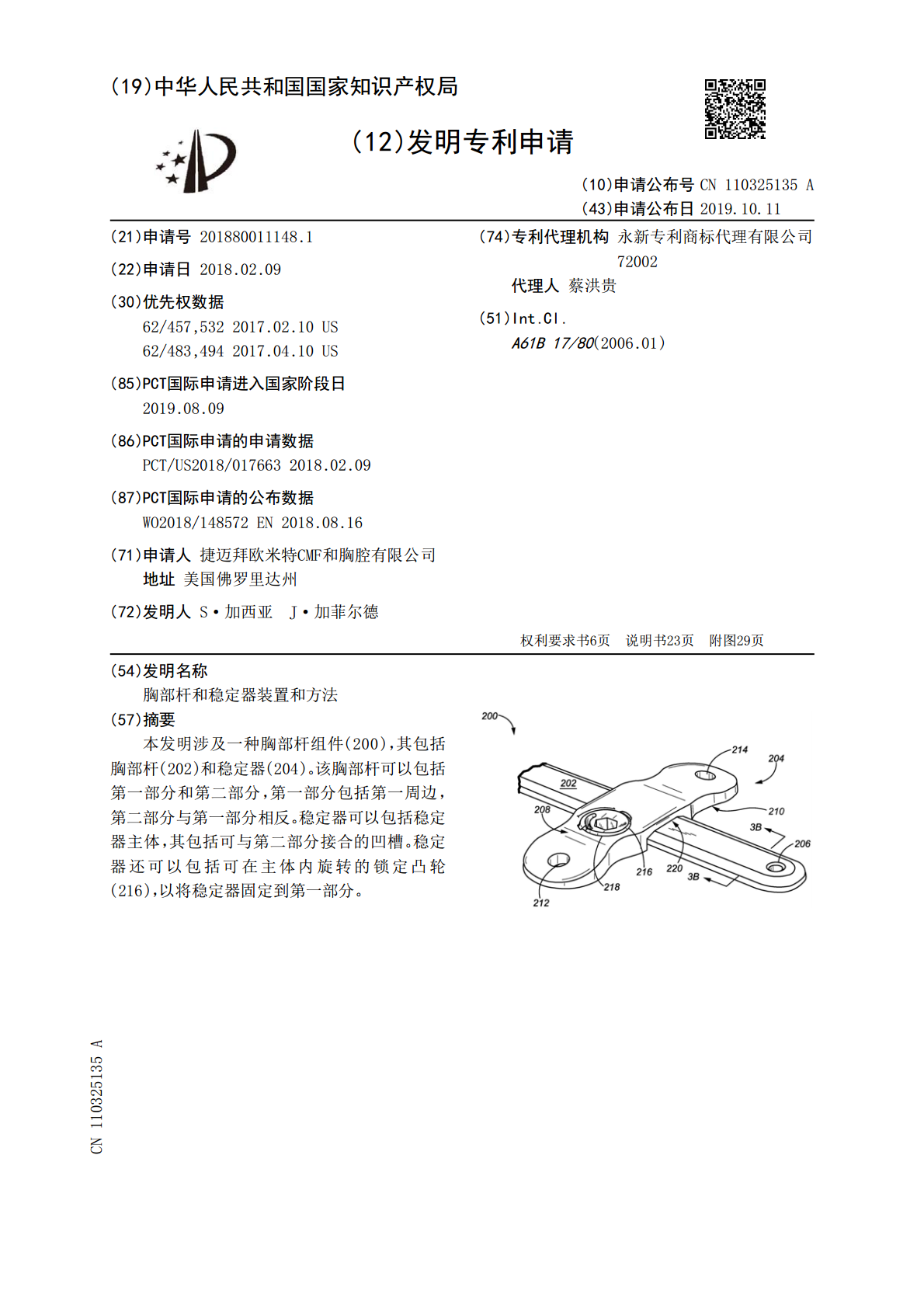

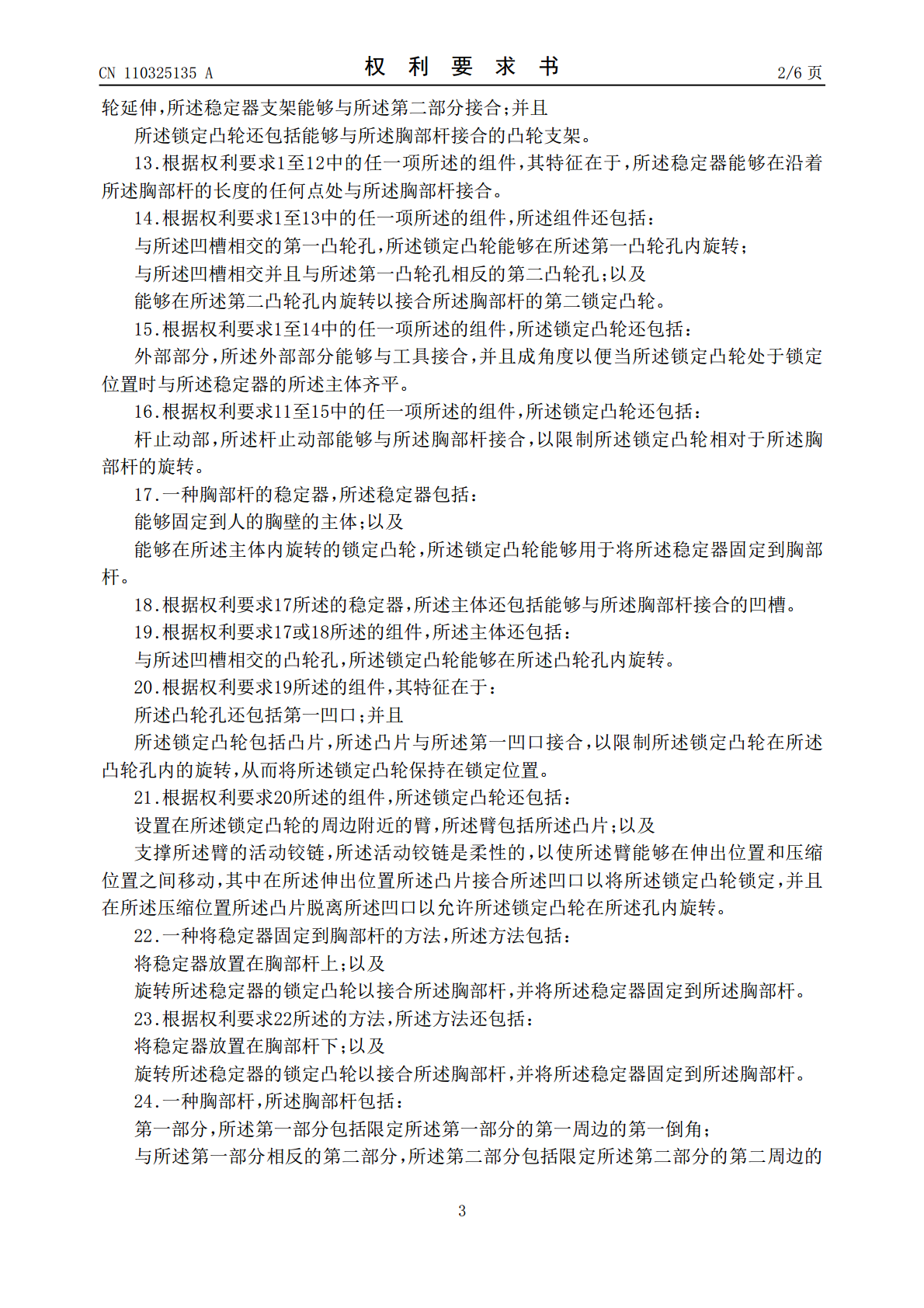

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110325135A(43)申请公布日2019.10.11(21)申请号201880011148.1(74)专利代理机构永新专利商标代理有限公司720(22)申请日2018.02.0902代理人蔡洪贵(30)优先权数据62/457,5322017.02.10US(51)Int.Cl.62/483,4942017.04.10USA61B17/80(2006.01)(85)PCT国际申请进入国家阶段日2019.08.09(86)PCT国际申请的申请数据PCT/US2018/0176632018.02.09(87)PCT国际申请的公布数据WO2018/148572EN2018.08.16(71)申请人捷迈拜欧米特CMF和胸腔有限公司地址美国佛罗里达州(72)发明人S·加西亚J·加菲尔德权利要求书6页说明书23页附图29页(54)发明名称胸部杆和稳定器装置和方法(57)摘要本发明涉及一种胸部杆组件(200)，其包括胸部杆(202)和稳定器(204)。该胸部杆可以包括第一部分和第二部分，第一部分包括第一周边，第二部分与第一部分相反。稳定器可以包括稳定器主体，其包括可与第二部分接合的凹槽。稳定器还可以包括可在主体内旋转的锁定凸轮(216)，以将稳定器固定到第一部分。CN110325135ACN110325135A权利要求书1/6页1.一种胸部杆组件，所述胸部杆组件包括：胸部杆，所述胸部杆包括：包括第一周边的第一部分；和与所述第一部分相反的第二部分；以及稳定器，所述稳定器包括：稳定器的主体，所述主体包括能够与所述第二部分接合的凹槽；和锁定凸轮，所述锁定凸轮能够在所述主体内旋转，以将所述稳定器固定到所述第一部分。2.根据权利要求1所述的组件，其特征在于，所述凹槽通向所述主体的第二侧，并且所述锁定凸轮能够接合在所述主体的第一侧。3.根据权利要求1或2所述的组件，其特征在于，所述凹槽通向所述主体的第一侧，并且所述锁定凸轮能够接合在所述主体的第一侧。4.根据权利要求1至3中的任一项所述的组件，所述主体还包括：与所述凹槽相交的凸轮孔，所述锁定凸轮能够在所述凸轮孔内旋转。5.根据权利要求1至4中的任一项所述的组件，其特征在于：所述凸轮孔还包括第一凹口；并且所述锁定凸轮包括凸片，所述凸片与第一凹口接合，以限制所述锁定凸轮在所述凸轮孔内的旋转，从而将所述锁定凸轮保持在锁定位置。6.根据权利要求1至5中的任一项所述的组件，其特征在于，所述凸轮孔还包括：第二凹口，所述凸片接合所述第二凹口，以限制所述锁定凸轮在所述凸轮孔内的旋转，从而将所述锁定凸轮保持在部分接合位置。7.根据权利要求1至6中的任一项所述的组件，其特征在于，所述凸轮孔还包括：第三凹口，所述凸片接合所述第二凹口，以限制所述锁定凸轮在所述凸轮孔内的旋转，从而将锁定凸轮保持在打开位置。8.根据权利要求1至5中的任一项所述的组件，所述锁定凸轮还包括：设置在所述锁定凸轮的周边附近的臂，所述臂包括凸片；以及支撑所述臂的活动铰链，所述活动铰链是柔性的，以使所述臂能够在伸出位置和压缩位置之间移动，其中在所述伸出位置所述凸片接合凹口以将所述锁定凸轮锁定，并且在所述压缩位置所述凸片脱离所述凹口以允许所述锁定凸轮在所述孔内旋转。9.根据权利要求1至8中的任一项所述的组件，其特征在于，所述孔还包括：能够与所述凹口接合的斜面边缘，以使所述臂移动到所述压缩位置，从而允许所述锁定凸轮从所述凸轮孔和所述胸部杆解锁。10.根据权利要求1至5中的任一项所述的组件，其特征在于，所述孔还包括：孔止动部，所述孔止动部被构造为接合所述锁定凸轮，以设定所述锁定凸轮在所述凸轮孔内的旋转限度。11.根据权利要求1至5中的任一项所述的组件，其特征在于，所述第一凹口设置在所述主体内，并且所述臂与所述凹口内部接合。12.根据权利要求1至11中的任一项所述的组件，其特征在于：所述稳定器还包括稳定器支架，所述稳定器支架从所述凹槽靠近开口朝向所述锁定凸2CN110325135A权利要求书2/6页轮延伸，所述稳定器支架能够与所述第二部分接合；并且所述锁定凸轮还包括能够与所述胸部杆接合的凸轮支架。13.根据权利要求1至12中的任一项所述的组件，其特征在于，所述稳定器能够在沿着所述胸部杆的长度的任何点处与所述胸部杆接合。14.根据权利要求1至13中的任一项所述的组件，所述组件还包括：与所述凹槽相交的第一凸轮孔，所述锁定凸轮能够在所述第一凸轮孔内旋转；与所述凹槽相交并且与所述第一凸轮孔相反的第二凸轮孔；以及能够在所述第二凸轮孔内旋转以接合所述胸部杆的第二锁定凸轮。15.根据权利要求1至14中的任一项所述的组件，所述锁定凸轮还包括：外部部分，所述外部部分能够与工具接合，并且成角度以便当所述锁
