防风窗户.pdf

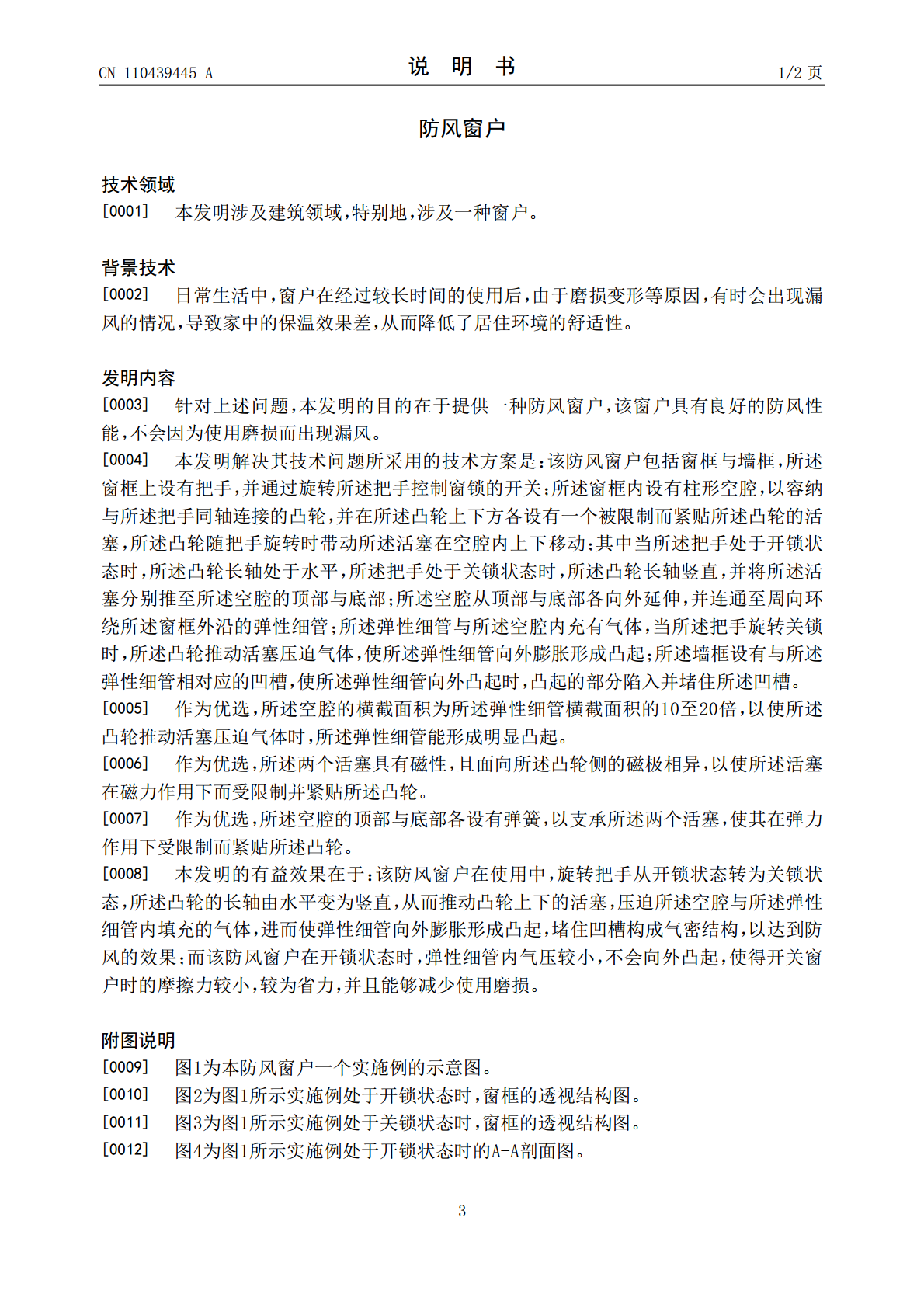

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110439445A(43)申请公布日2019.11.12(21)申请号201910785330.9(22)申请日2019.08.23(71)申请人庄秋瑶地址215000江苏省苏州市吴江区仲英大道上海城15#1501(72)发明人庄秋瑶(51)Int.Cl.E06B7/18(2006.01)权利要求书1页说明书2页附图2页(54)发明名称防风窗户(57)摘要本发明提供一种防风窗户，包括窗框与墙框，窗框上设有把手；窗框内设有柱形空腔，以容纳与把手同轴连接的凸轮，并在凸轮上下方各设有活塞，凸轮随把手旋转时带动活塞在空腔内上下移动；其中当把手处于开锁状态时，凸轮长轴处于水平，把手处于关锁状态时，凸轮长轴竖直，并将活塞分别推至空腔的顶部与底部；空腔从顶部与底部各向外延伸，并连通至周向环绕所述窗框外沿的弹性细管；弹性细管与空腔内充有气体，当把手旋转关锁时，凸轮推动活塞压迫气体，使弹性细管向外膨胀形成凸起；墙框设有与弹性细管相对应的凹槽，使弹性细管向外凸起时，凸起的部分陷入并堵住凹槽。该窗户具有良好的防风性能，不会因为使用磨损而出现漏风。CN110439445ACN110439445A权利要求书1/1页1.一种防风窗户，包括窗框（1）与墙框（2），所述窗框（1）上设有把手（3），并通过旋转所述把手（3）控制窗锁的开关；其特征在于：所述窗框（1）内设有柱形空腔（4），以容纳与所述把手（3）同轴连接的凸轮（41），并在所述凸轮（41）上下方各设有一个被限制而紧贴所述凸轮（41）的活塞（42），所述凸轮（41）随把手（3）旋转时带动所述活塞（42）在空腔（4）内上下移动；其中当所述把手（3）处于开锁状态时，所述凸轮（41）长轴处于水平，所述把手（3）处于关锁状态时，所述凸轮（41）长轴竖直，并将所述活塞（42）分别推至所述空腔（4）的顶部与底部；所述空腔（4）从顶部与底部各向外延伸，并连通至周向环绕所述窗框（1）外沿的弹性细管（5）；所述弹性细管（5）与所述空腔（4）内充有气体，当所述把手（3）旋转关锁时，所述凸轮（41）推动活塞（42）压迫气体，使所述弹性细管（5）向外膨胀形成凸起；所述墙框（2）设有与所述弹性细管（5）相对应的凹槽（20），使所述弹性细管（5）向外凸起时，凸起的部分陷入并堵住所述凹槽（20）。2.根据权利要求1所述的防风窗户，其特征在于：所述空腔（4）的横截面积为所述弹性细管（5）横截面积的10至20倍。3.根据权利要求1所述的防风窗户，其特征在于：所述两个活塞（42）具有磁性，且面向所述凸轮（41）侧的磁极相异。4.根据权利要求1所述的防风窗户，其特征在于：所述空腔（4）的顶部与底部各设有弹簧，以支承所述两个活塞（42），使其在弹力作用下受限制而紧贴所述凸轮（41）。2CN110439445A说明书1/2页防风窗户技术领域[0001]本发明涉及建筑领域，特别地，涉及一种窗户。背景技术[0002]日常生活中，窗户在经过较长时间的使用后，由于磨损变形等原因，有时会出现漏风的情况，导致家中的保温效果差，从而降低了居住环境的舒适性。发明内容[0003]针对上述问题，本发明的目的在于提供一种防风窗户，该窗户具有良好的防风性能，不会因为使用磨损而出现漏风。[0004]本发明解决其技术问题所采用的技术方案是：该防风窗户包括窗框与墙框，所述窗框上设有把手，并通过旋转所述把手控制窗锁的开关；所述窗框内设有柱形空腔，以容纳与所述把手同轴连接的凸轮，并在所述凸轮上下方各设有一个被限制而紧贴所述凸轮的活塞，所述凸轮随把手旋转时带动所述活塞在空腔内上下移动；其中当所述把手处于开锁状态时，所述凸轮长轴处于水平，所述把手处于关锁状态时，所述凸轮长轴竖直，并将所述活塞分别推至所述空腔的顶部与底部；所述空腔从顶部与底部各向外延伸，并连通至周向环绕所述窗框外沿的弹性细管；所述弹性细管与所述空腔内充有气体，当所述把手旋转关锁时，所述凸轮推动活塞压迫气体，使所述弹性细管向外膨胀形成凸起；所述墙框设有与所述弹性细管相对应的凹槽，使所述弹性细管向外凸起时，凸起的部分陷入并堵住所述凹槽。[0005]作为优选，所述空腔的横截面积为所述弹性细管横截面积的10至20倍，以使所述凸轮推动活塞压迫气体时，所述弹性细管能形成明显凸起。[0006]作为优选，所述两个活塞具有磁性，且面向所述凸轮侧的磁极相异，以使所述活塞在磁力作用下而受限制并紧贴所述凸轮。[0007]作为优选，所述空腔的顶部与底部各设有弹簧，以支承所述两个活塞，使其在弹力作用下受限制而紧贴所述凸轮。[0008]本发明的有益效果在于：该防风窗户在使用中，旋转把手从开锁状态转为关锁状态，所述凸轮的长轴由水平变为竖直，从而推动凸轮上下的活塞，压迫
