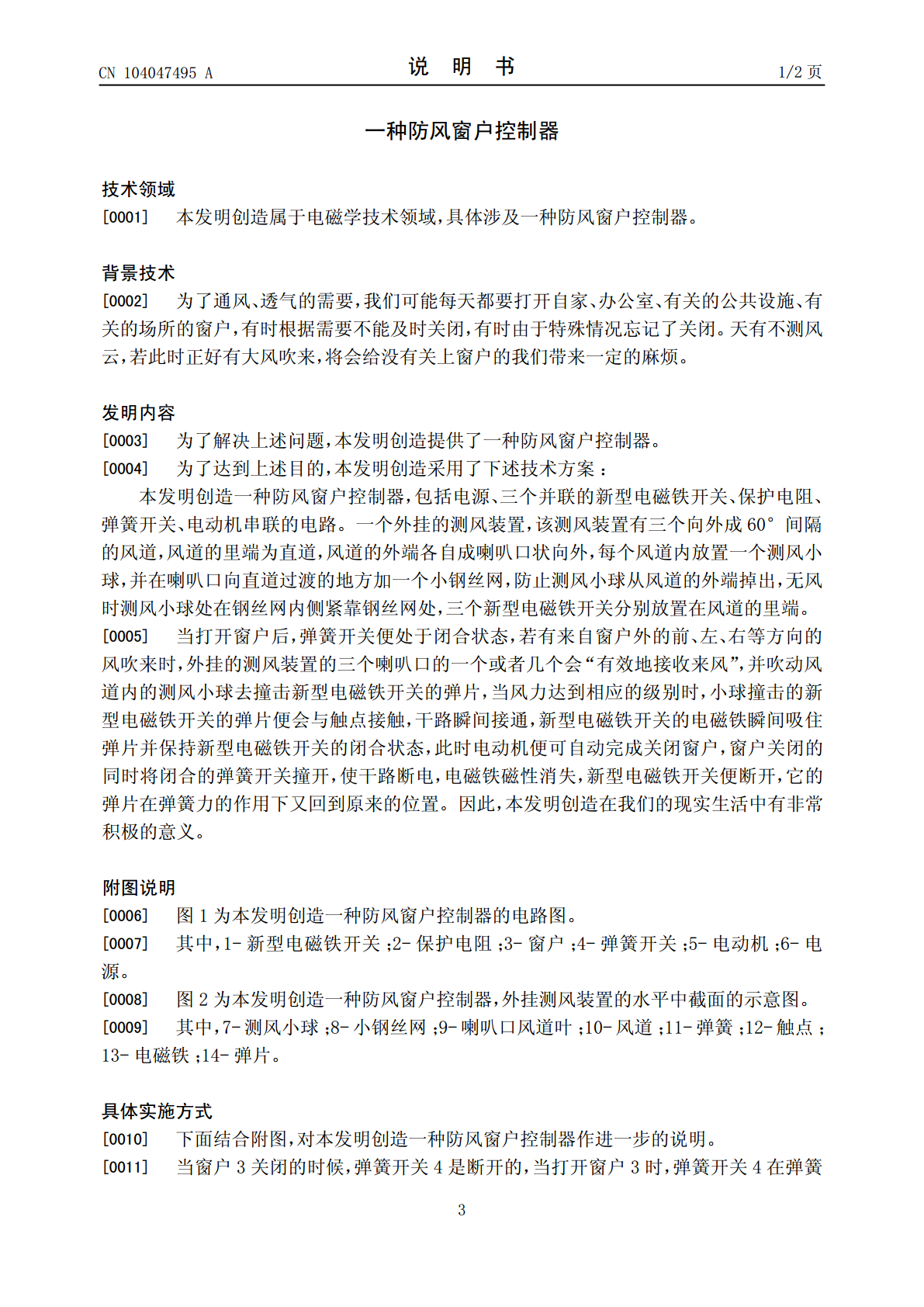

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104047495104047495A(43)申请公布日2014.09.17(21)申请号201310081461.1(22)申请日2013.03.15(71)申请人申国平地址048300山西省晋城市陵川一中(72)发明人申国平(51)Int.Cl.E05F15/20(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种防风窗户控制器(57)摘要本发明创造公开了一种防风窗户控制器，其包括一个外挂的测风装置和一个由电源、三个并联的新型电磁铁、保护电阻、弹簧开关、电动机串联的电路，属于电磁学技术领域。当打开窗户后，弹簧开关便处于闭合状态，若有来自窗户外的前、左、右等方向的风吹来时，外挂的测风装置的三个喇叭口的一个或者几个会“有效地接收来风”，并吹动风道内的测风小球去撞击新型电磁铁开关的弹片，当风力达到相应的级别时，小球撞击的新型电磁铁开关的弹片便会与触点接触，干路瞬间接通，新型电磁铁开关的电磁铁瞬间吸住弹片并保持电磁铁开关的闭合状态，此时电动机便可自动完成关闭窗户。CN104047495ACN104795ACN104047495A权利要求书1/1页1.一种防风窗户控制器，包括一个外挂测风装置和一个由电源、三个并联的新型电磁铁、保护电阻、弹簧开关、电动机串联的电路，其特征在于：三个新型电磁铁开关为并联连接，电源、保护电阻、弹簧开关、电动机和三个并联的新型电磁铁为串联连接。2.根据权利要求1所述的一种防风窗户控制器，其特征在于：三个并联的新型电磁铁开关分别置于外挂测风装置的三个风道的里端。3.根据权利要求1所述的一种防风窗户控制器，其特征在于：弹簧开关安置在窗户的框上，由窗户的开、关来控制其闭合与断开。4.根据权利要求1所述的一种防风窗户控制器，其特征在于：风道外端的喇叭口形状且喇叭口向外，便于“有效地接收来风”。5.根据权利要求1所述的一种防风窗户控制器，其特征在于：测风小球在风力作用下，经风道直接撞击新型电磁铁开关的弹片。2CN104047495A说明书1/2页一种防风窗户控制器技术领域[0001]本发明创造属于电磁学技术领域，具体涉及一种防风窗户控制器。背景技术[0002]为了通风、透气的需要，我们可能每天都要打开自家、办公室、有关的公共设施、有关的场所的窗户，有时根据需要不能及时关闭，有时由于特殊情况忘记了关闭。天有不测风云，若此时正好有大风吹来，将会给没有关上窗户的我们带来一定的麻烦。发明内容[0003]为了解决上述问题，本发明创造提供了一种防风窗户控制器。[0004]为了达到上述目的，本发明创造采用了下述技术方案：本发明创造一种防风窗户控制器，包括电源、三个并联的新型电磁铁开关、保护电阻、弹簧开关、电动机串联的电路。一个外挂的测风装置，该测风装置有三个向外成60°间隔的风道，风道的里端为直道，风道的外端各自成喇叭口状向外，每个风道内放置一个测风小球，并在喇叭口向直道过渡的地方加一个小钢丝网，防止测风小球从风道的外端掉出，无风时测风小球处在钢丝网内侧紧靠钢丝网处，三个新型电磁铁开关分别放置在风道的里端。[0005]当打开窗户后，弹簧开关便处于闭合状态，若有来自窗户外的前、左、右等方向的风吹来时，外挂的测风装置的三个喇叭口的一个或者几个会“有效地接收来风”，并吹动风道内的测风小球去撞击新型电磁铁开关的弹片，当风力达到相应的级别时，小球撞击的新型电磁铁开关的弹片便会与触点接触，干路瞬间接通，新型电磁铁开关的电磁铁瞬间吸住弹片并保持新型电磁铁开关的闭合状态，此时电动机便可自动完成关闭窗户，窗户关闭的同时将闭合的弹簧开关撞开，使干路断电，电磁铁磁性消失，新型电磁铁开关便断开，它的弹片在弹簧力的作用下又回到原来的位置。因此，本发明创造在我们的现实生活中有非常积极的意义。附图说明[0006]图1为本发明创造一种防风窗户控制器的电路图。[0007]其中，1-新型电磁铁开关；2-保护电阻；3-窗户；4-弹簧开关；5-电动机；6-电源。[0008]图2为本发明创造一种防风窗户控制器，外挂测风装置的水平中截面的示意图。[0009]其中，7-测风小球；8-小钢丝网；9-喇叭口风道叶；10-风道；11-弹簧；12-触点；13-电磁铁；14-弹片。具体实施方式[0010]下面结合附图，对本发明创造一种防风窗户控制器作进一步的说明。[0011]当窗户3关闭的时候，弹簧开关4是断开的，当打开窗户3时，弹簧开关4在弹簧3CN104047495A说明书2/2页力的作用下自动闭合，当风力达到相应的级别时，风吹测风小球7去撞击弹片14使其与触点12接触，干路瞬间接通电，新型电磁铁开关1的电磁铁13瞬间便带有了磁性将弹
