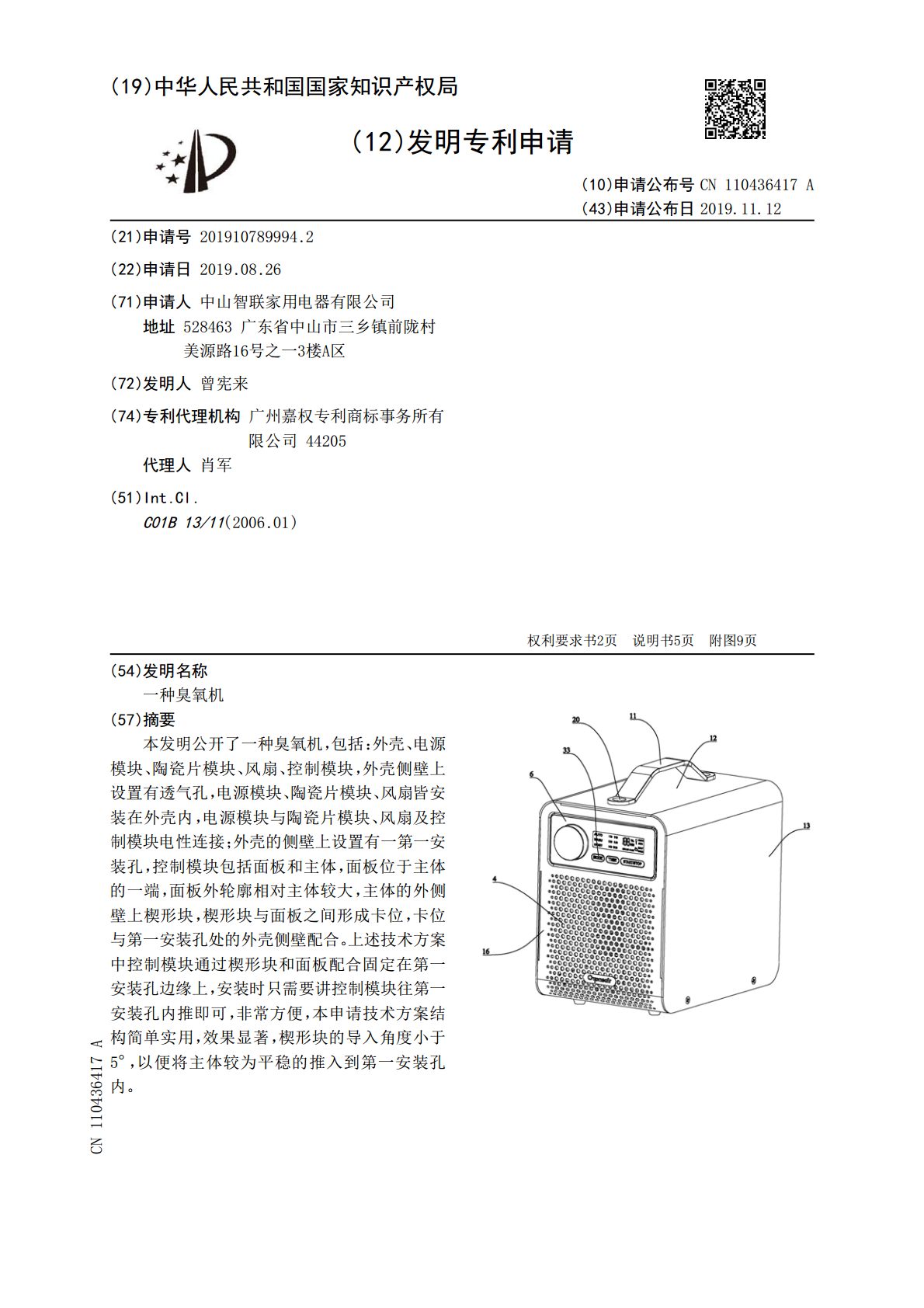

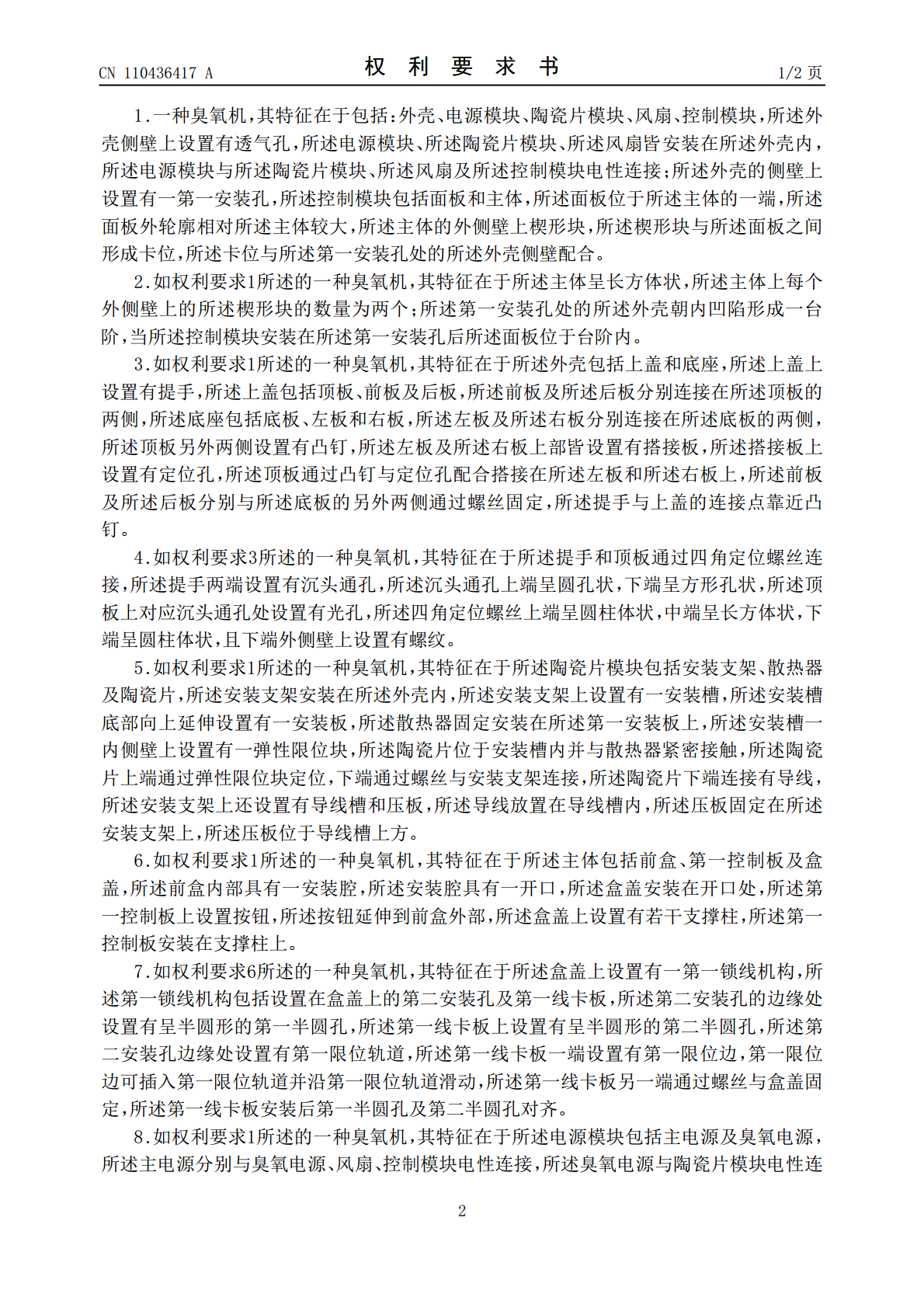

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110436417A(43)申请公布日2019.11.12(21)申请号201910789994.2(22)申请日2019.08.26(71)申请人中山智联家用电器有限公司地址528463广东省中山市三乡镇前陇村美源路16号之一3楼A区(72)发明人曾宪来(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人肖军(51)Int.Cl.C01B13/11(2006.01)权利要求书2页说明书5页附图9页(54)发明名称一种臭氧机(57)摘要本发明公开了一种臭氧机，包括：外壳、电源模块、陶瓷片模块、风扇、控制模块，外壳侧壁上设置有透气孔，电源模块、陶瓷片模块、风扇皆安装在外壳内，电源模块与陶瓷片模块、风扇及控制模块电性连接；外壳的侧壁上设置有一第一安装孔，控制模块包括面板和主体，面板位于主体的一端，面板外轮廓相对主体较大，主体的外侧壁上楔形块，楔形块与面板之间形成卡位，卡位与第一安装孔处的外壳侧壁配合。上述技术方案中控制模块通过楔形块和面板配合固定在第一安装孔边缘上，安装时只需要讲控制模块往第一安装孔内推即可，非常方便，本申请技术方案结构简单实用，效果显著，楔形块的导入角度小于5°，以便将主体较为平稳的推入到第一安装孔内。CN110436417ACN110436417A权利要求书1/2页1.一种臭氧机，其特征在于包括：外壳、电源模块、陶瓷片模块、风扇、控制模块，所述外壳侧壁上设置有透气孔，所述电源模块、所述陶瓷片模块、所述风扇皆安装在所述外壳内，所述电源模块与所述陶瓷片模块、所述风扇及所述控制模块电性连接；所述外壳的侧壁上设置有一第一安装孔，所述控制模块包括面板和主体，所述面板位于所述主体的一端，所述面板外轮廓相对所述主体较大，所述主体的外侧壁上楔形块，所述楔形块与所述面板之间形成卡位，所述卡位与所述第一安装孔处的所述外壳侧壁配合。2.如权利要求1所述的一种臭氧机，其特征在于所述主体呈长方体状，所述主体上每个外侧壁上的所述楔形块的数量为两个；所述第一安装孔处的所述外壳朝内凹陷形成一台阶，当所述控制模块安装在所述第一安装孔后所述面板位于台阶内。3.如权利要求1所述的一种臭氧机，其特征在于所述外壳包括上盖和底座，所述上盖上设置有提手，所述上盖包括顶板、前板及后板，所述前板及所述后板分别连接在所述顶板的两侧，所述底座包括底板、左板和右板，所述左板及所述右板分别连接在所述底板的两侧，所述顶板另外两侧设置有凸钉，所述左板及所述右板上部皆设置有搭接板，所述搭接板上设置有定位孔，所述顶板通过凸钉与定位孔配合搭接在所述左板和所述右板上，所述前板及所述后板分别与所述底板的另外两侧通过螺丝固定，所述提手与上盖的连接点靠近凸钉。4.如权利要求3所述的一种臭氧机，其特征在于所述提手和顶板通过四角定位螺丝连接，所述提手两端设置有沉头通孔，所述沉头通孔上端呈圆孔状，下端呈方形孔状，所述顶板上对应沉头通孔处设置有光孔，所述四角定位螺丝上端呈圆柱体状，中端呈长方体状，下端呈圆柱体状，且下端外侧壁上设置有螺纹。5.如权利要求1所述的一种臭氧机，其特征在于所述陶瓷片模块包括安装支架、散热器及陶瓷片，所述安装支架安装在所述外壳内，所述安装支架上设置有一安装槽，所述安装槽底部向上延伸设置有一安装板，所述散热器固定安装在所述第一安装板上，所述安装槽一内侧壁上设置有一弹性限位块，所述陶瓷片位于安装槽内并与散热器紧密接触，所述陶瓷片上端通过弹性限位块定位，下端通过螺丝与安装支架连接，所述陶瓷片下端连接有导线，所述安装支架上还设置有导线槽和压板，所述导线放置在导线槽内，所述压板固定在所述安装支架上，所述压板位于导线槽上方。6.如权利要求1所述的一种臭氧机，其特征在于所述主体包括前盒、第一控制板及盒盖，所述前盒内部具有一安装腔，所述安装腔具有一开口，所述盒盖安装在开口处，所述第一控制板上设置按钮，所述按钮延伸到前盒外部，所述盒盖上设置有若干支撑柱，所述第一控制板安装在支撑柱上。7.如权利要求6所述的一种臭氧机，其特征在于所述盒盖上设置有一第一锁线机构，所述第一锁线机构包括设置在盒盖上的第二安装孔及第一线卡板，所述第二安装孔的边缘处设置有呈半圆形的第一半圆孔，所述第一线卡板上设置有呈半圆形的第二半圆孔，所述第二安装孔边缘处设置有第一限位轨道，所述第一线卡板一端设置有第一限位边，第一限位边可插入第一限位轨道并沿第一限位轨道滑动，所述第一线卡板另一端通过螺丝与盒盖固定，所述第一线卡板安装后第一半圆孔及第二半圆孔对齐。8.如权利要求1所述的一种臭氧机，其特征在于所述电源模块包括主电源及臭氧电源，所述主电源分别与臭氧电源、风扇、控制模块电性连接，所述臭氧电源与陶瓷片模块电性连2CN110436417A
