一种便携式医用臭氧机.pdf

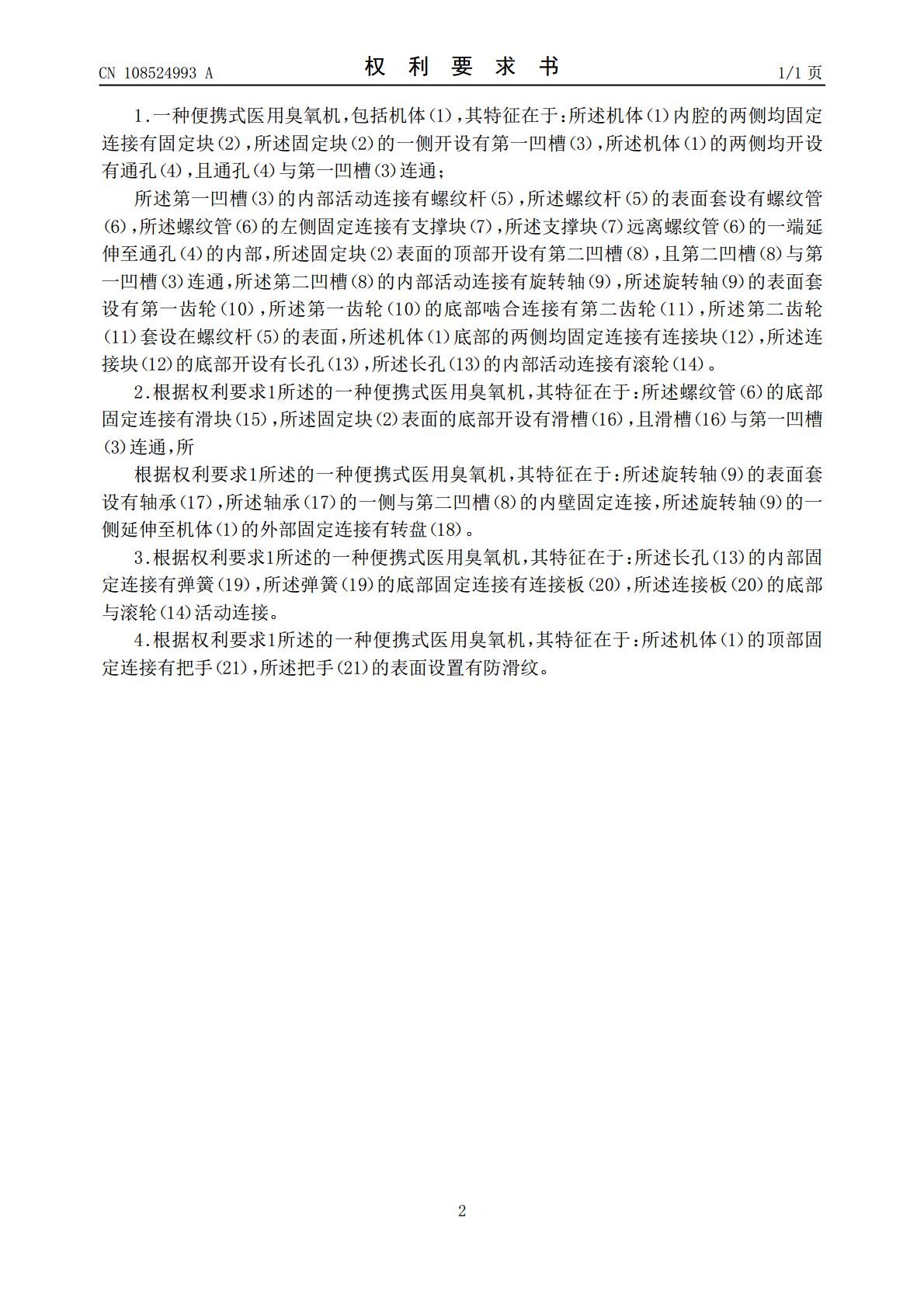

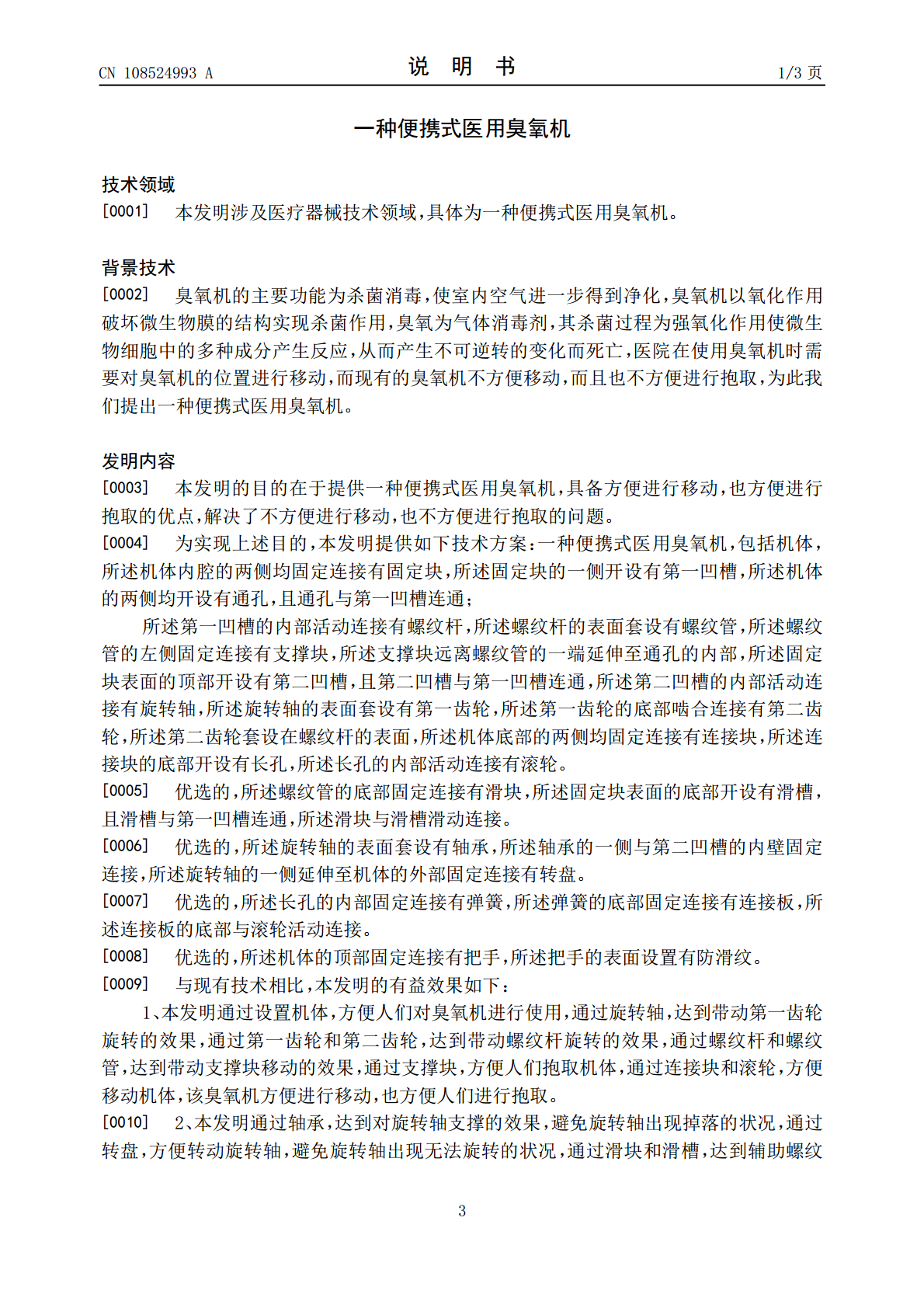

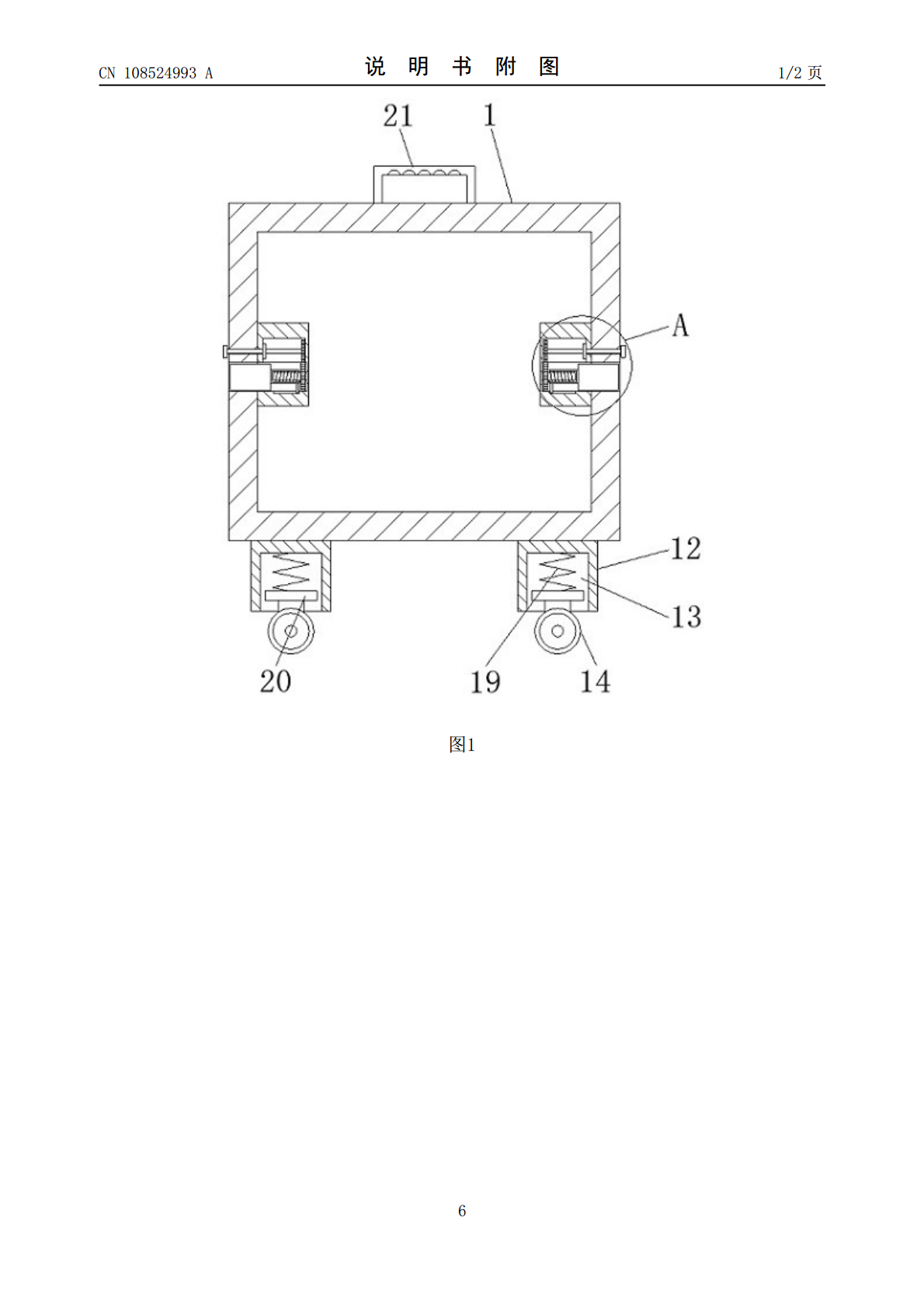

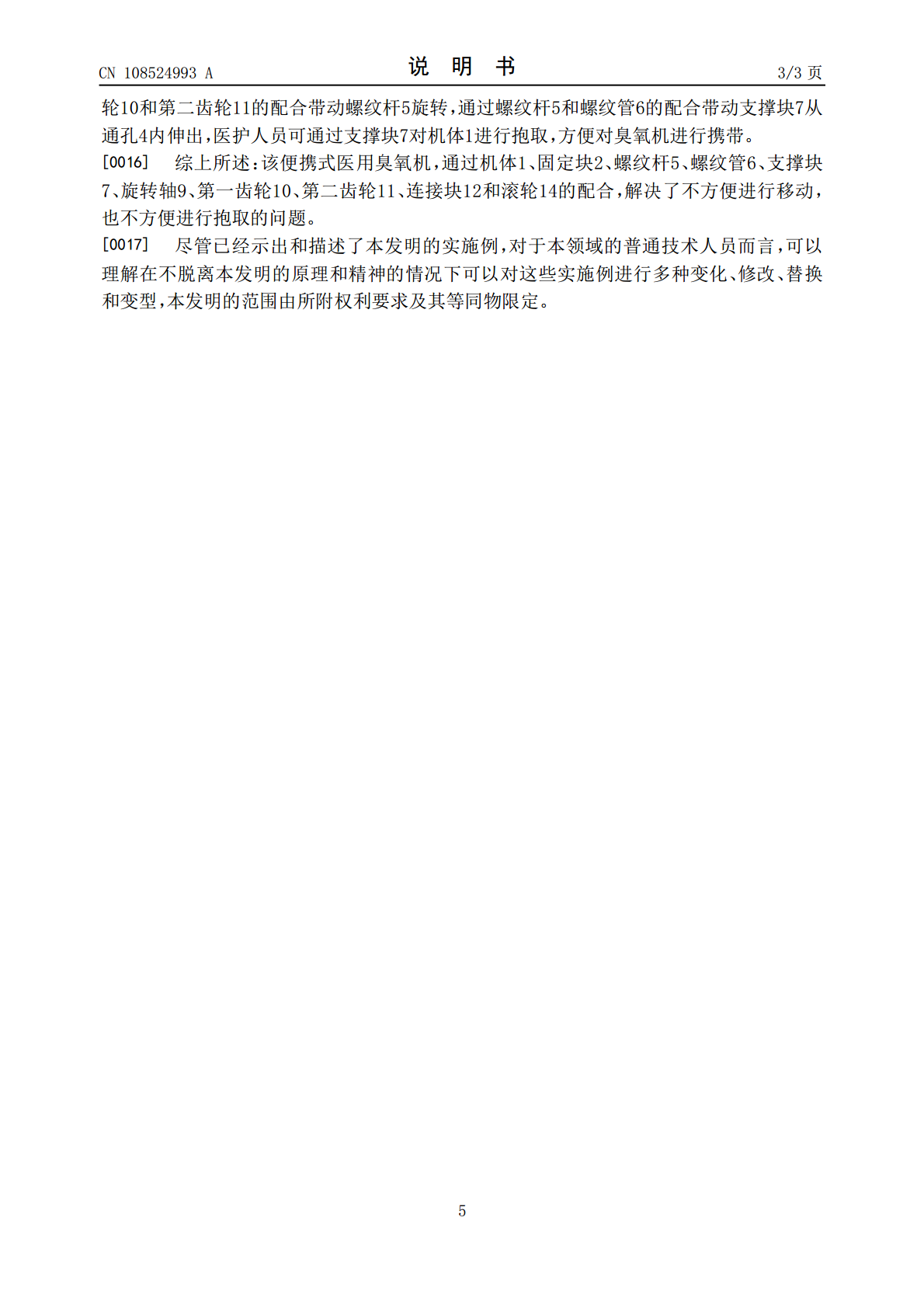

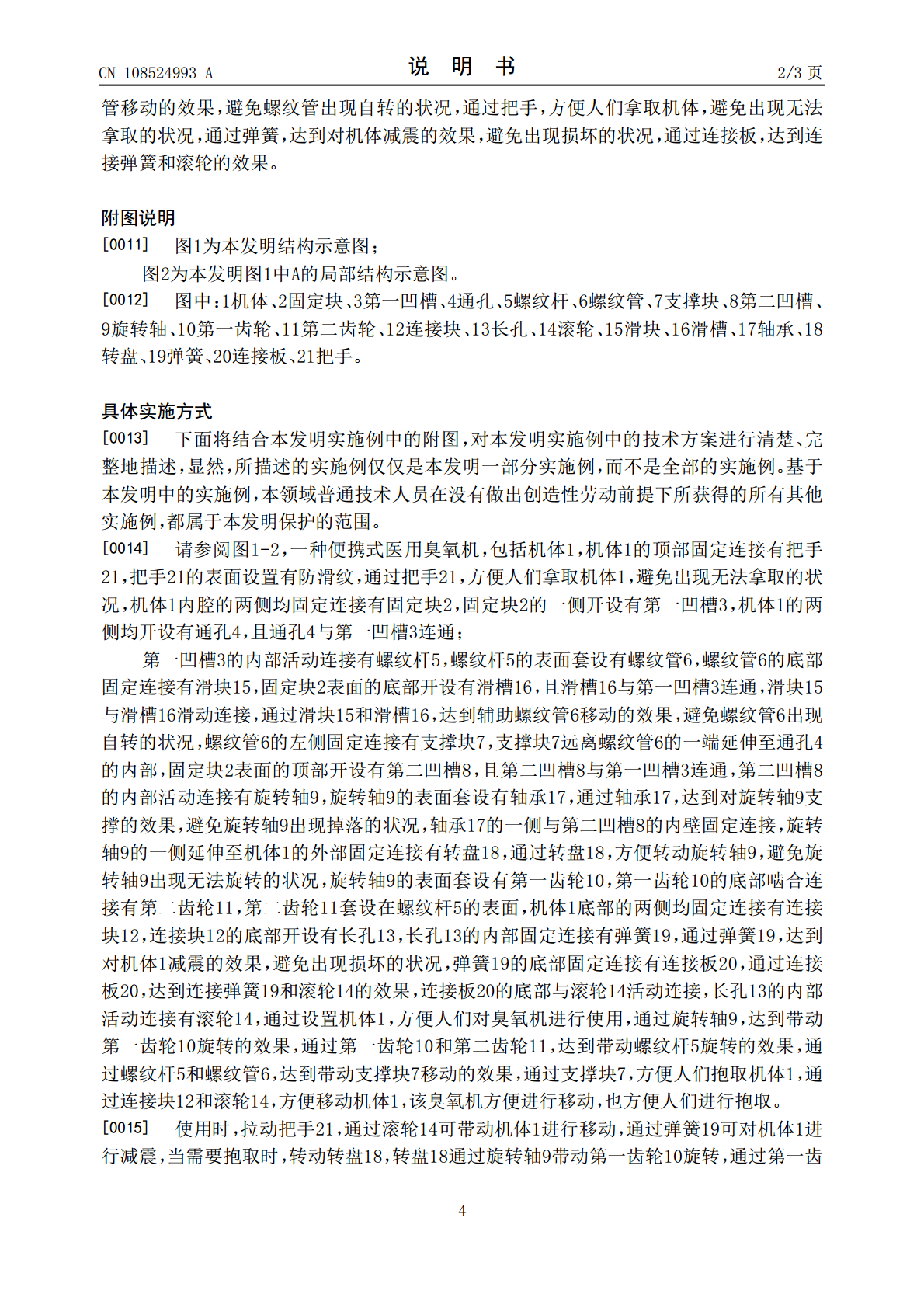

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108524993A(43)申请公布日2018.09.14(21)申请号201810587188.2(22)申请日2018.06.08(71)申请人杜晓东地址261200山东省潍坊市坊子区金山街金水岸小区15号(72)发明人杜晓东(51)Int.Cl.A61L9/015(2006.01)A61L101/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种便携式医用臭氧机(57)摘要本发明公开了一种便携式医用臭氧机，包括机体，所述机体内腔的两侧均固定连接有固定块，所述固定块的一侧开设有第一凹槽，所述机体的两侧均开设有通孔，且通孔与第一凹槽连通；所述第一凹槽的内部活动连接有螺纹杆，所述螺纹杆的表面套设有螺纹管，所述螺纹管的左侧固定连接有支撑块。本发明通过设置机体，方便人们对臭氧机进行使用，通过旋转轴，达到带动第一齿轮旋转的效果，通过第一齿轮和第二齿轮，达到带动螺纹杆旋转的效果，通过螺纹杆和螺纹管，达到带动支撑块移动的效果，通过支撑块，方便人们抱取机体，通过连接块和滚轮，方便移动机体，该臭氧机方便进行移动，也方便人们进行抱取。CN108524993ACN108524993A权利要求书1/1页1.一种便携式医用臭氧机，包括机体（1），其特征在于：所述机体（1）内腔的两侧均固定连接有固定块（2），所述固定块（2）的一侧开设有第一凹槽（3），所述机体（1）的两侧均开设有通孔（4），且通孔（4）与第一凹槽（3）连通；所述第一凹槽（3）的内部活动连接有螺纹杆（5），所述螺纹杆（5）的表面套设有螺纹管（6），所述螺纹管（6）的左侧固定连接有支撑块（7），所述支撑块（7）远离螺纹管（6）的一端延伸至通孔（4）的内部，所述固定块（2）表面的顶部开设有第二凹槽（8），且第二凹槽（8）与第一凹槽（3）连通，所述第二凹槽（8）的内部活动连接有旋转轴（9），所述旋转轴（9）的表面套设有第一齿轮（10），所述第一齿轮（10）的底部啮合连接有第二齿轮（11），所述第二齿轮（11）套设在螺纹杆（5）的表面，所述机体（1）底部的两侧均固定连接有连接块（12），所述连接块（12）的底部开设有长孔（13），所述长孔（13）的内部活动连接有滚轮（14）。2.根据权利要求1所述的一种便携式医用臭氧机，其特征在于：所述螺纹管（6）的底部固定连接有滑块（15），所述固定块（2）表面的底部开设有滑槽（16），且滑槽（16）与第一凹槽（3）连通，所根据权利要求1所述的一种便携式医用臭氧机，其特征在于：所述旋转轴（9）的表面套设有轴承（17），所述轴承（17）的一侧与第二凹槽（8）的内壁固定连接，所述旋转轴（9）的一侧延伸至机体（1）的外部固定连接有转盘（18）。3.根据权利要求1所述的一种便携式医用臭氧机，其特征在于：所述长孔（13）的内部固定连接有弹簧（19），所述弹簧（19）的底部固定连接有连接板（20），所述连接板（20）的底部与滚轮（14）活动连接。4.根据权利要求1所述的一种便携式医用臭氧机，其特征在于：所述机体（1）的顶部固定连接有把手（21），所述把手（21）的表面设置有防滑纹。2CN108524993A说明书1/3页一种便携式医用臭氧机技术领域[0001]本发明涉及医疗器械技术领域，具体为一种便携式医用臭氧机。背景技术[0002]臭氧机的主要功能为杀菌消毒，使室内空气进一步得到净化，臭氧机以氧化作用破坏微生物膜的结构实现杀菌作用，臭氧为气体消毒剂，其杀菌过程为强氧化作用使微生物细胞中的多种成分产生反应，从而产生不可逆转的变化而死亡，医院在使用臭氧机时需要对臭氧机的位置进行移动，而现有的臭氧机不方便移动，而且也不方便进行抱取，为此我们提出一种便携式医用臭氧机。发明内容[0003]本发明的目的在于提供一种便携式医用臭氧机，具备方便进行移动，也方便进行抱取的优点，解决了不方便进行移动，也不方便进行抱取的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种便携式医用臭氧机，包括机体，所述机体内腔的两侧均固定连接有固定块，所述固定块的一侧开设有第一凹槽，所述机体的两侧均开设有通孔，且通孔与第一凹槽连通；所述第一凹槽的内部活动连接有螺纹杆，所述螺纹杆的表面套设有螺纹管，所述螺纹管的左侧固定连接有支撑块，所述支撑块远离螺纹管的一端延伸至通孔的内部，所述固定块表面的顶部开设有第二凹槽，且第二凹槽与第一凹槽连通，所述第二凹槽的内部活动连接有旋转轴，所述旋转轴的表面套设有第一齿轮，所述第一齿轮的底部啮合连接有第二齿轮，所述第二齿轮套设在螺纹杆的表面，所述机体底部的两侧均固定连接有连接块，所述连接块的底部开设有长孔，所述长孔的内部活动连接有滚轮。[0005]优选的，所述螺纹管的
