一种冷冲模具自动储存装置及储存方法.pdf

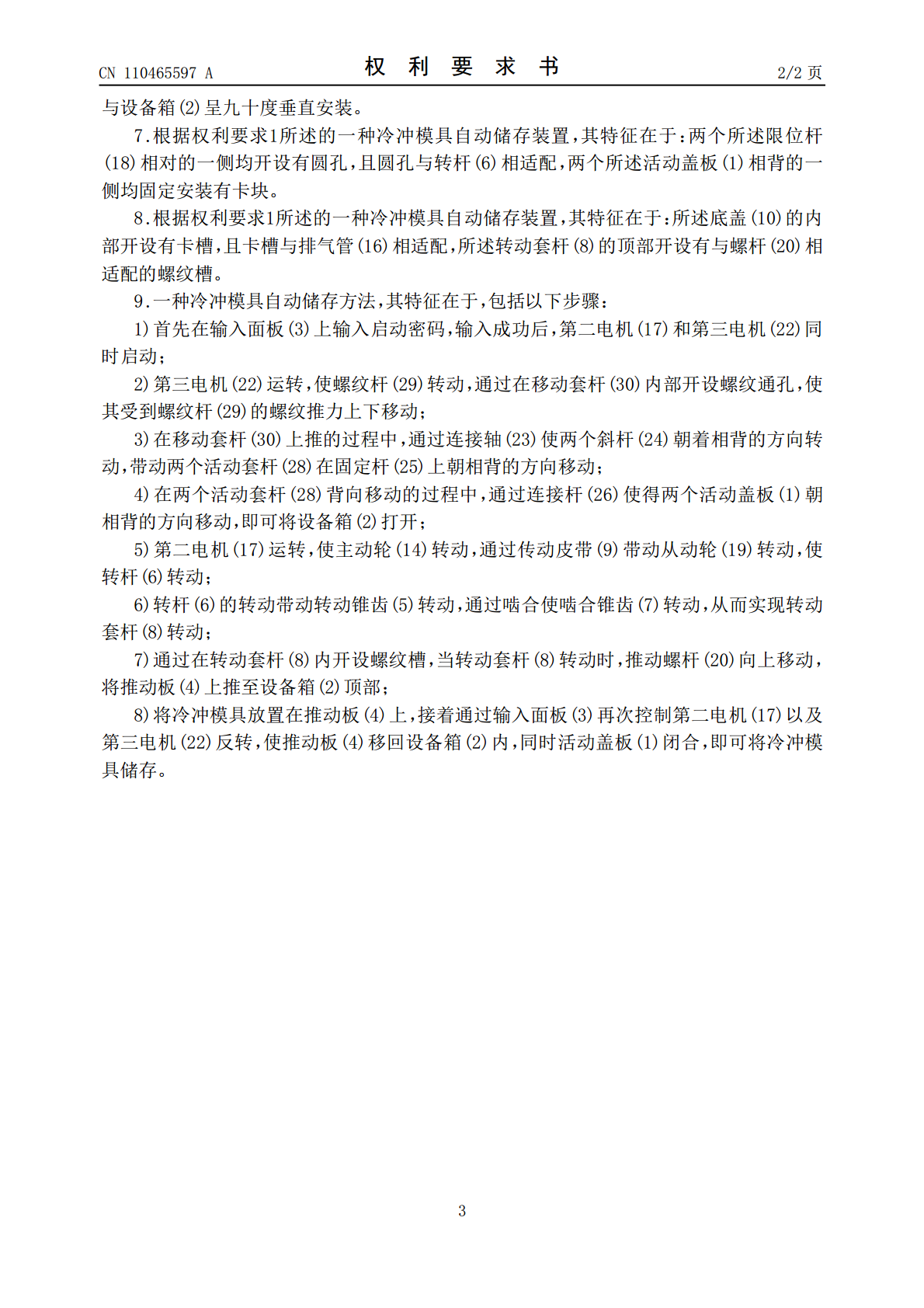

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110465597A(43)申请公布日2019.11.19(21)申请号201910879954.7(22)申请日2019.09.18(71)申请人贵阳白云中航紧固件有限公司地址550005贵州省贵阳市白云区南路佳诚工业园内(72)发明人张耀辉涂世平苏生华葛红阙列果李春柏(74)专利代理机构贵阳中新专利商标事务所52100代理人朱法恒程新敏(51)Int.Cl.B21D37/14(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种冷冲模具自动储存装置及储存方法(57)摘要本发明涉及模具储存技术领域，且公开了一种冷冲模具自动储存装置及储存方法，该装置包括设备箱，所述设备箱左右两侧的顶部均活动安装有一端贯穿并延伸至设备箱内腔的活动盖板。该冷冲模具自动储存装置及储存方法，通过控制输入面板，使第二电机以及第三电机同时启动，第三电机带动螺纹杆转动，将设备箱打开，第二电机带动主动轮转动，使推动板移出至设备箱的顶部，接着将冷冲模具放置在推动板上，通过输入面板控制第二电机以及第三电机反转，使推动板回推入设备箱内，同时活动盖板闭合，即可将冷冲模具储存，使设备达到使用方便的效果，只需在输入面板内输入控制密码，即可将冷冲模具储存，大大节省了工作人员的时间，更满足生产的需求。CN110465597ACN110465597A权利要求书1/2页1.一种冷冲模具自动储存装置，包括设备箱(2)，其特征在于：所述设备箱(2)左右两侧的顶部均活动安装有一端贯穿并延伸至设备箱(2)内腔的活动盖板(1)，所述设备箱(2)内底壁的左右两侧均活动安装有转动套杆(8)，所述转动套杆(8)的外侧固定安装有啮合锥齿(7)，所述设备箱(2)的内底壁且位于两个转动套杆(8)之间固定安装有数量为两个的限位杆(18)，所述设备箱(2)的内底壁固定安装有第二电机(17)，所述第二电机(17)的输出轴固定安装有主动轮(14)，所述设备箱(2)内腔的左右两侧壁之间活动安装有一端与限位杆(18)活动连接的转杆(6)，所述转杆(6)外侧的左右两端均固定安装有一端与啮合锥齿(7)相啮合的转动锥齿(5)，所述转杆(6)的外侧且位于主动轮(14)的上端固定安装有从动轮(19)，所述从动轮(19)与主动轮(14)之间传动连接有传动皮带(9)，所述转动套杆(8)的顶部活动安装有一端贯穿并延伸至转动套杆(8)内腔的螺杆(20)，所述螺杆(20)的顶部固定安装有推动板(4)，所述设备箱(2)的左侧固定安装有输入面板(3)，所述设备箱(2)的底部固定安装有一端贯穿并延伸至设备箱(2)内腔的排气管(16)，所述排气管(16)内腔的左右两侧壁均固定安装有连杆(15)，两个所述连杆(15)之间固定连接有第一电机(13)，所述第一电机(13)的输出轴固定安装有排气扇(12)，所述排气管(16)内腔的底部固定安装有过滤网(11)，所述排气管(16)的底部活动安装有底盖(10)，所述设备箱(2)底部的左右两侧均固定安装有推动杆(32)，所述推动杆(32)的底部活动安装有支脚(21)，所述推动杆(32)底部的左右两侧均固定安装有一端贯穿并延伸至支脚(21)外侧且与支脚(21)活动连接的限位块(31)，所述推动杆(32)的底部固定安装有一端与支脚(21)固定连接的伸缩杆(34)，所述伸缩杆(34)的外侧固定安装有压缩弹簧(33)，所述设备箱(2)的正面与背面均固定安装有连接架(27)，所述连接架(27)内腔的左右两侧壁之间固定连接有固定杆(25)，所述固定杆(25)外侧的左右两端均活动安装有活动套杆(28)，所述活动套杆(28)的顶部固定安装有一端与活动盖板(1)固定连接的连接杆(26)，所述连接架(27)的内底壁固定安装有第三电机(22)，所述第三电机(22)的输出轴固定安装有一端与固定杆(25)活动连接的螺纹杆(29)，所述螺纹杆(29)的外侧活动安装有移动套杆(30)，所述移动套杆(30)的左右两端与活动套杆(28)的底部均固定安装有连接轴(23)，所述活动套杆(28)与移动套杆(30)之间通过连接轴(23)活动安装有斜杆(24)。2.根据权利要求1所述的一种冷冲模具自动储存装置，其特征在于：所述移动杆(30)的顶部开设有螺纹通孔，且螺纹通孔与螺纹杆(29)相适配，所述固定杆(25)与连接架(27)呈九十度垂直安装。3.根据权利要求1所述的一种冷冲模具自动储存装置，其特征在于：两个所述活动套杆(28)相对的一侧均开设有通孔，且通孔与固定杆(25)相适配，所述斜杆(24)与螺纹杆(29)之间的夹角为锐角。4.根据权利要求1所述的一种冷冲模具自动储存装置，其特征在于：所述设备箱(2)左右两侧的顶部均开设有卡口，且卡口与活动盖板(
