一种应用集成双通道EGR冷却器的可控EGR系统.pdf
2023-08-28
10金币
482KB
13页
书生****aa
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共13页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种应用集成双通道EGR冷却器的可控EGR系统.pdf

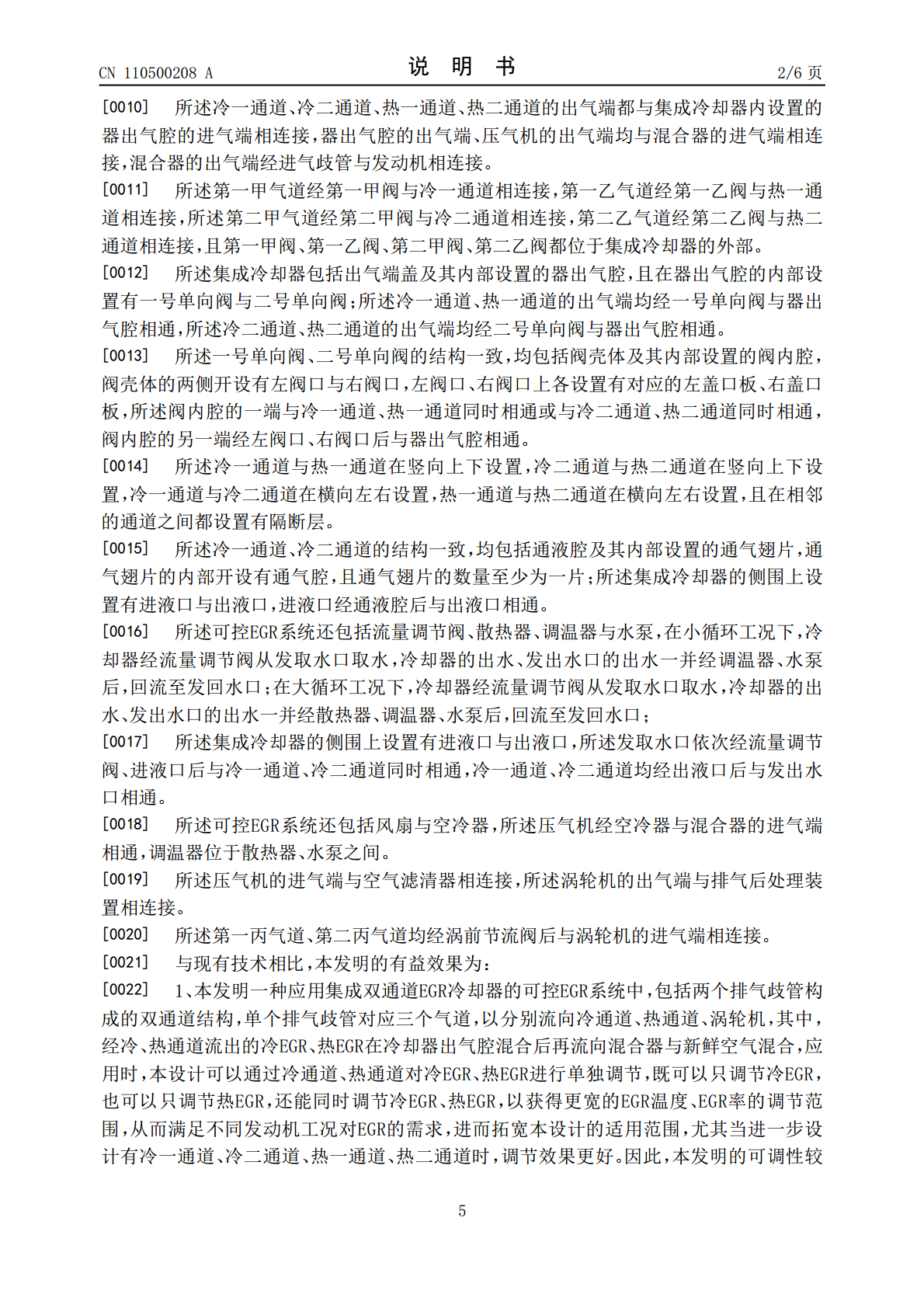

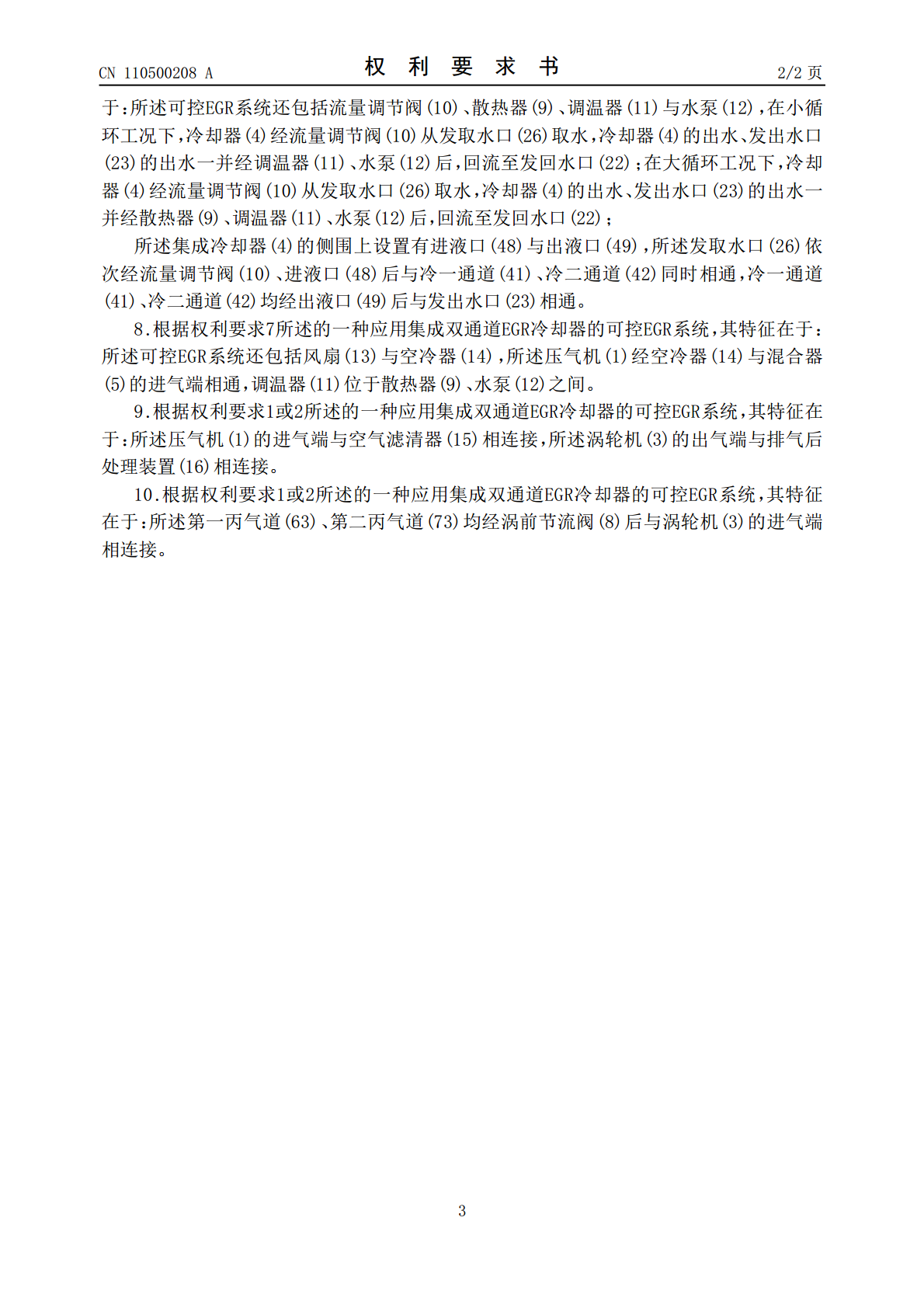

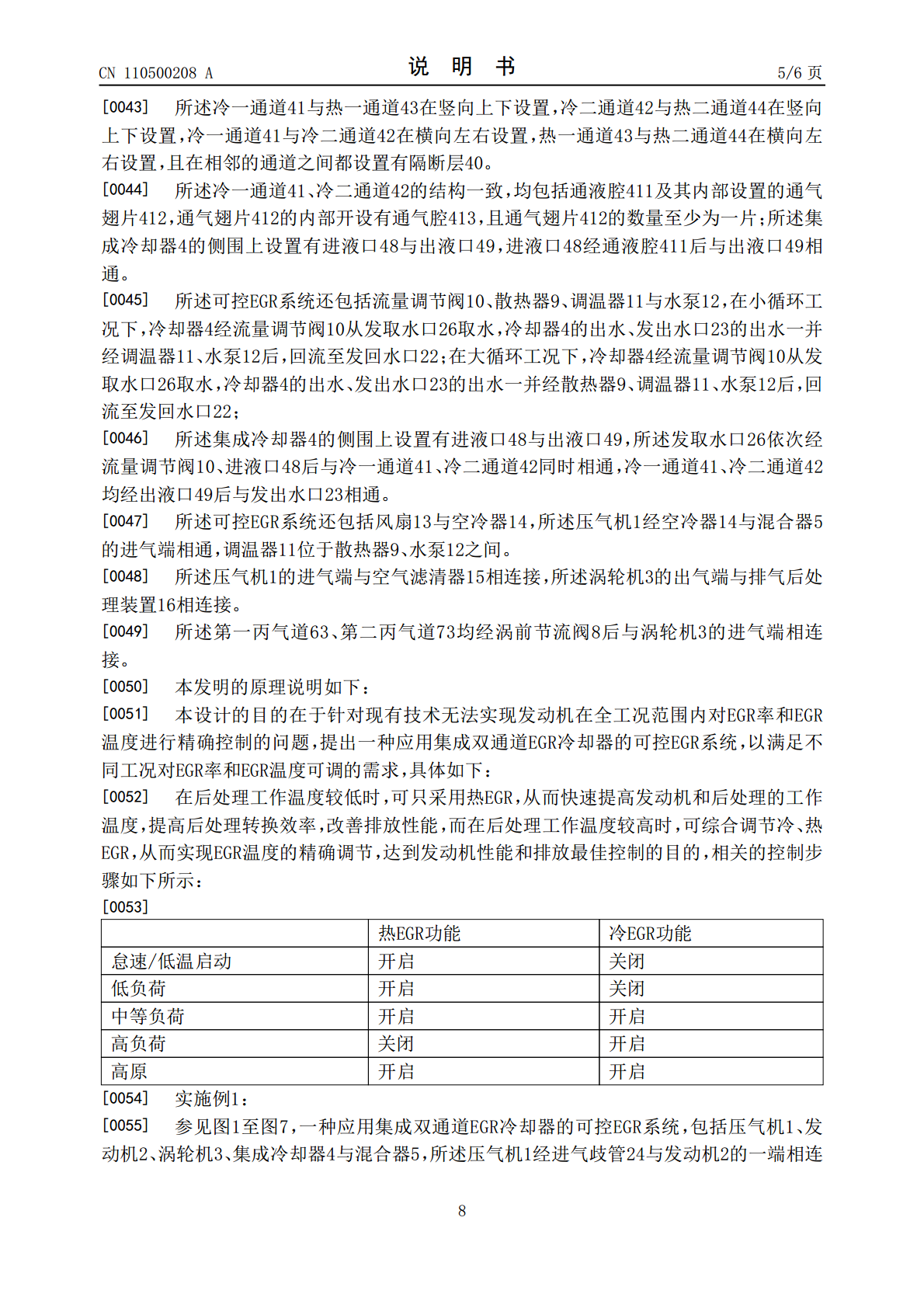

一种应用集成双通道EGR冷却器的可控EGR系统，包括集成冷却器及由两个排气歧管构成的双通道结构，集成冷却器包括相互独立的两个冷通道与两个热通道，单个排气歧管分别经三个气道以与一个冷通道、一个热通道、涡轮机的进气端进行对应连接，冷、热通道的出气端与集成冷却器内设置的器出气腔的进气端相连接，器出气腔、压气机的出气端均依次经混合器、进气歧管后与发动机相连接。本设计不仅能采用冷、热EGR结合的方式以调节EGR温度和EGR率，调节能力较强，而且能利用排气脉冲能量驱动EGR，提高EGR率与驱动能力。
