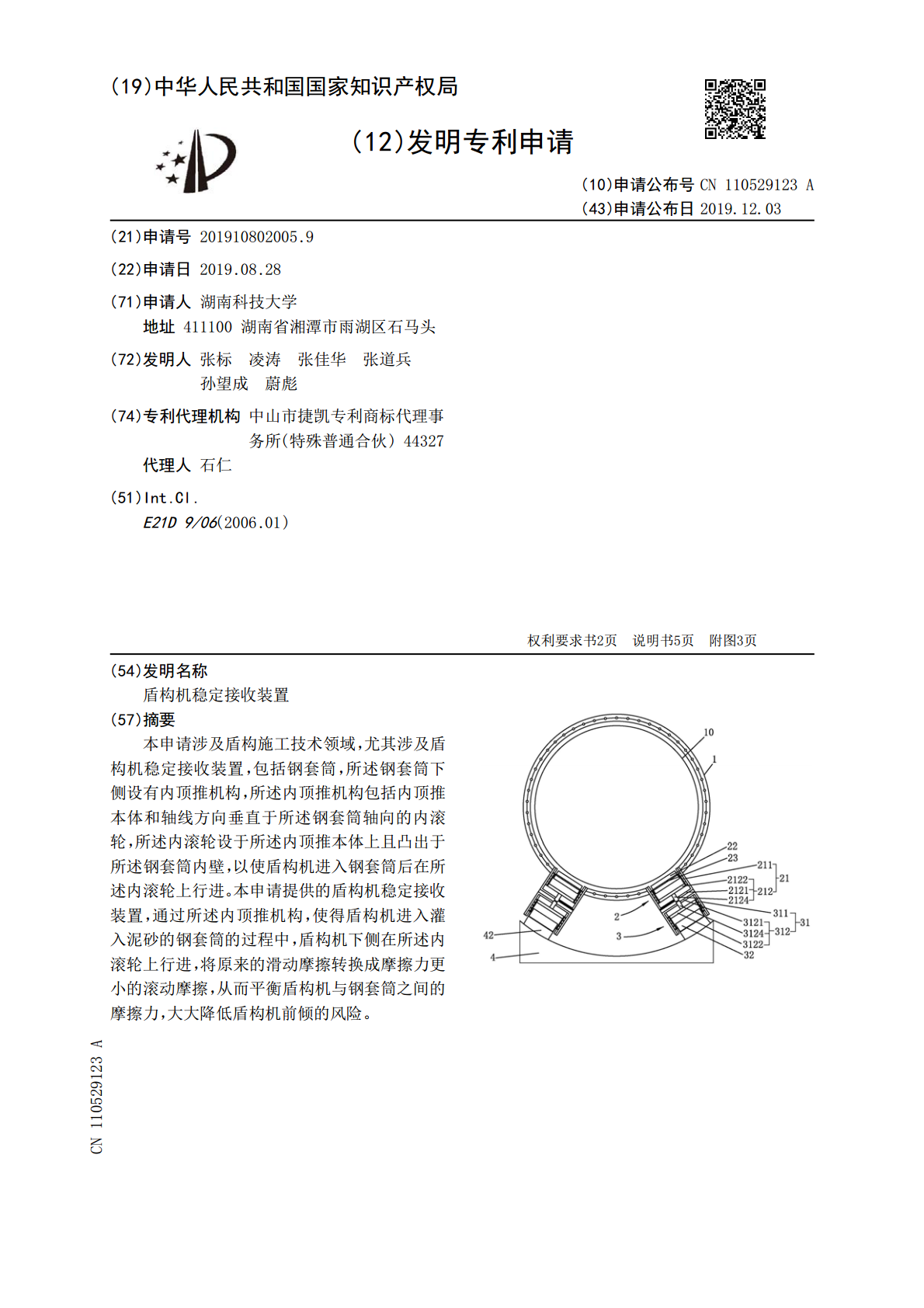

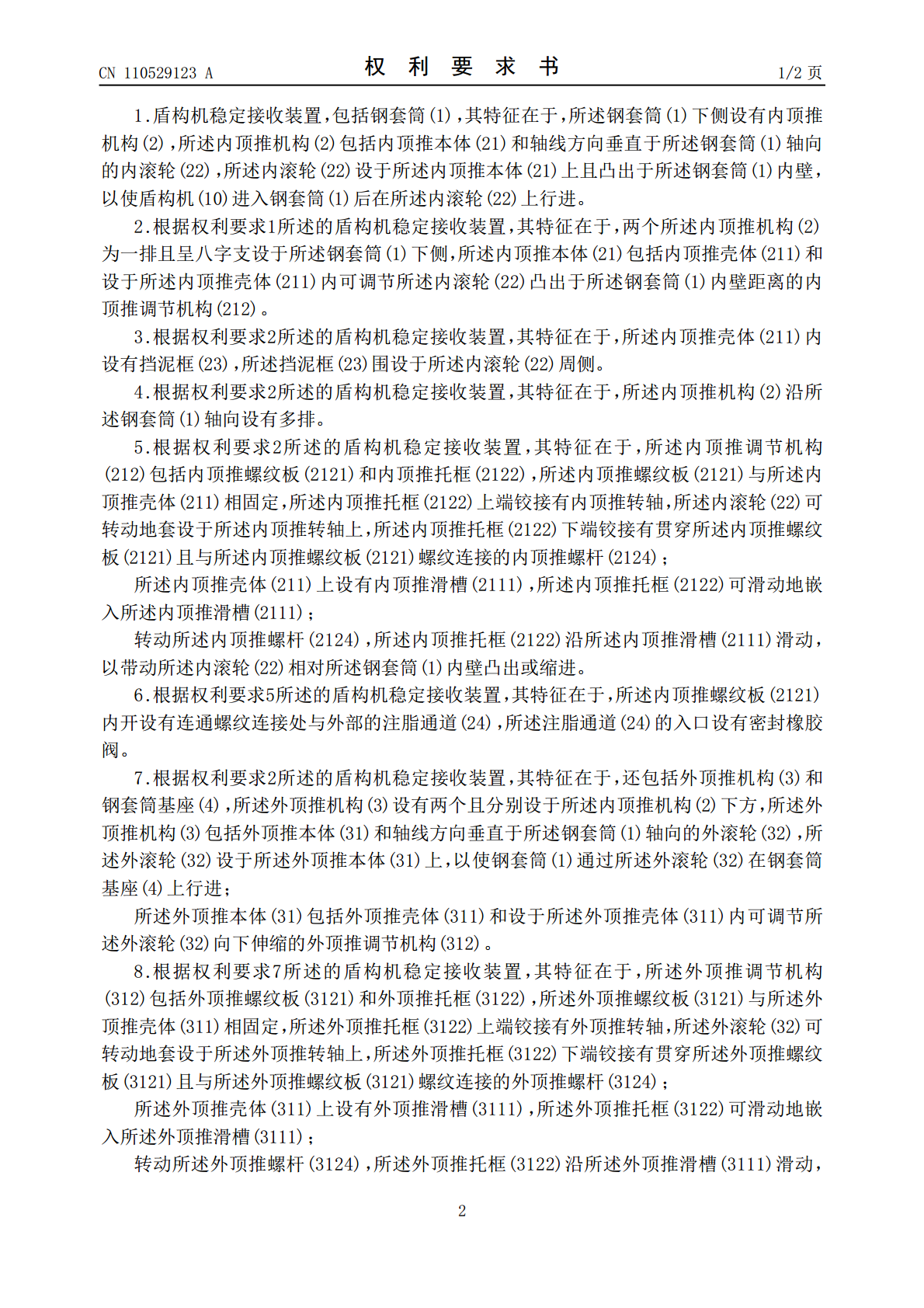

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110529123A(43)申请公布日2019.12.03(21)申请号201910802005.9(22)申请日2019.08.28(71)申请人湖南科技大学地址411100湖南省湘潭市雨湖区石马头(72)发明人张标凌涛张佳华张道兵孙望成蔚彪(74)专利代理机构中山市捷凯专利商标代理事务所(特殊普通合伙)44327代理人石仁(51)Int.Cl.E21D9/06(2006.01)权利要求书2页说明书5页附图3页(54)发明名称盾构机稳定接收装置(57)摘要本申请涉及盾构施工技术领域，尤其涉及盾构机稳定接收装置，包括钢套筒，所述钢套筒下侧设有内顶推机构，所述内顶推机构包括内顶推本体和轴线方向垂直于所述钢套筒轴向的内滚轮，所述内滚轮设于所述内顶推本体上且凸出于所述钢套筒内壁，以使盾构机进入钢套筒后在所述内滚轮上行进。本申请提供的盾构机稳定接收装置，通过所述内顶推机构，使得盾构机进入灌入泥砂的钢套筒的过程中，盾构机下侧在所述内滚轮上行进，将原来的滑动摩擦转换成摩擦力更小的滚动摩擦，从而平衡盾构机与钢套筒之间的摩擦力，大大降低盾构机前倾的风险。CN110529123ACN110529123A权利要求书1/2页1.盾构机稳定接收装置，包括钢套筒(1)，其特征在于，所述钢套筒(1)下侧设有内顶推机构(2)，所述内顶推机构(2)包括内顶推本体(21)和轴线方向垂直于所述钢套筒(1)轴向的内滚轮(22)，所述内滚轮(22)设于所述内顶推本体(21)上且凸出于所述钢套筒(1)内壁，以使盾构机(10)进入钢套筒(1)后在所述内滚轮(22)上行进。2.根据权利要求1所述的盾构机稳定接收装置，其特征在于，两个所述内顶推机构(2)为一排且呈八字支设于所述钢套筒(1)下侧，所述内顶推本体(21)包括内顶推壳体(211)和设于所述内顶推壳体(211)内可调节所述内滚轮(22)凸出于所述钢套筒(1)内壁距离的内顶推调节机构(212)。3.根据权利要求2所述的盾构机稳定接收装置，其特征在于，所述内顶推壳体(211)内设有挡泥框(23)，所述挡泥框(23)围设于所述内滚轮(22)周侧。4.根据权利要求2所述的盾构机稳定接收装置，其特征在于，所述内顶推机构(2)沿所述钢套筒(1)轴向设有多排。5.根据权利要求2所述的盾构机稳定接收装置，其特征在于，所述内顶推调节机构(212)包括内顶推螺纹板(2121)和内顶推托框(2122)，所述内顶推螺纹板(2121)与所述内顶推壳体(211)相固定，所述内顶推托框(2122)上端铰接有内顶推转轴，所述内滚轮(22)可转动地套设于所述内顶推转轴上，所述内顶推托框(2122)下端铰接有贯穿所述内顶推螺纹板(2121)且与所述内顶推螺纹板(2121)螺纹连接的内顶推螺杆(2124)；所述内顶推壳体(211)上设有内顶推滑槽(2111)，所述内顶推托框(2122)可滑动地嵌入所述内顶推滑槽(2111)；转动所述内顶推螺杆(2124)，所述内顶推托框(2122)沿所述内顶推滑槽(2111)滑动，以带动所述内滚轮(22)相对所述钢套筒(1)内壁凸出或缩进。6.根据权利要求5所述的盾构机稳定接收装置，其特征在于，所述内顶推螺纹板(2121)内开设有连通螺纹连接处与外部的注脂通道(24)，所述注脂通道(24)的入口设有密封橡胶阀。7.根据权利要求2所述的盾构机稳定接收装置，其特征在于，还包括外顶推机构(3)和钢套筒基座(4)，所述外顶推机构(3)设有两个且分别设于所述内顶推机构(2)下方，所述外顶推机构(3)包括外顶推本体(31)和轴线方向垂直于所述钢套筒(1)轴向的外滚轮(32)，所述外滚轮(32)设于所述外顶推本体(31)上，以使钢套筒(1)通过所述外滚轮(32)在钢套筒基座(4)上行进；所述外顶推本体(31)包括外顶推壳体(311)和设于所述外顶推壳体(311)内可调节所述外滚轮(32)向下伸缩的外顶推调节机构(312)。8.根据权利要求7所述的盾构机稳定接收装置，其特征在于，所述外顶推调节机构(312)包括外顶推螺纹板(3121)和外顶推托框(3122)，所述外顶推螺纹板(3121)与所述外顶推壳体(311)相固定，所述外顶推托框(3122)上端铰接有外顶推转轴，所述外滚轮(32)可转动地套设于所述外顶推转轴上，所述外顶推托框(3122)下端铰接有贯穿所述外顶推螺纹板(3121)且与所述外顶推螺纹板(3121)螺纹连接的外顶推螺杆(3124)；所述外顶推壳体(311)上设有外顶推滑槽(3111)，所述外顶推托框(3122)可滑动地嵌入所述外顶推滑槽(3111)；转动所述外顶推螺杆(3124)，所述外顶推托框(3122)沿所述外顶推滑槽(3111)滑动，2
