一种防火卷材加工用自动送料切割设备.pdf

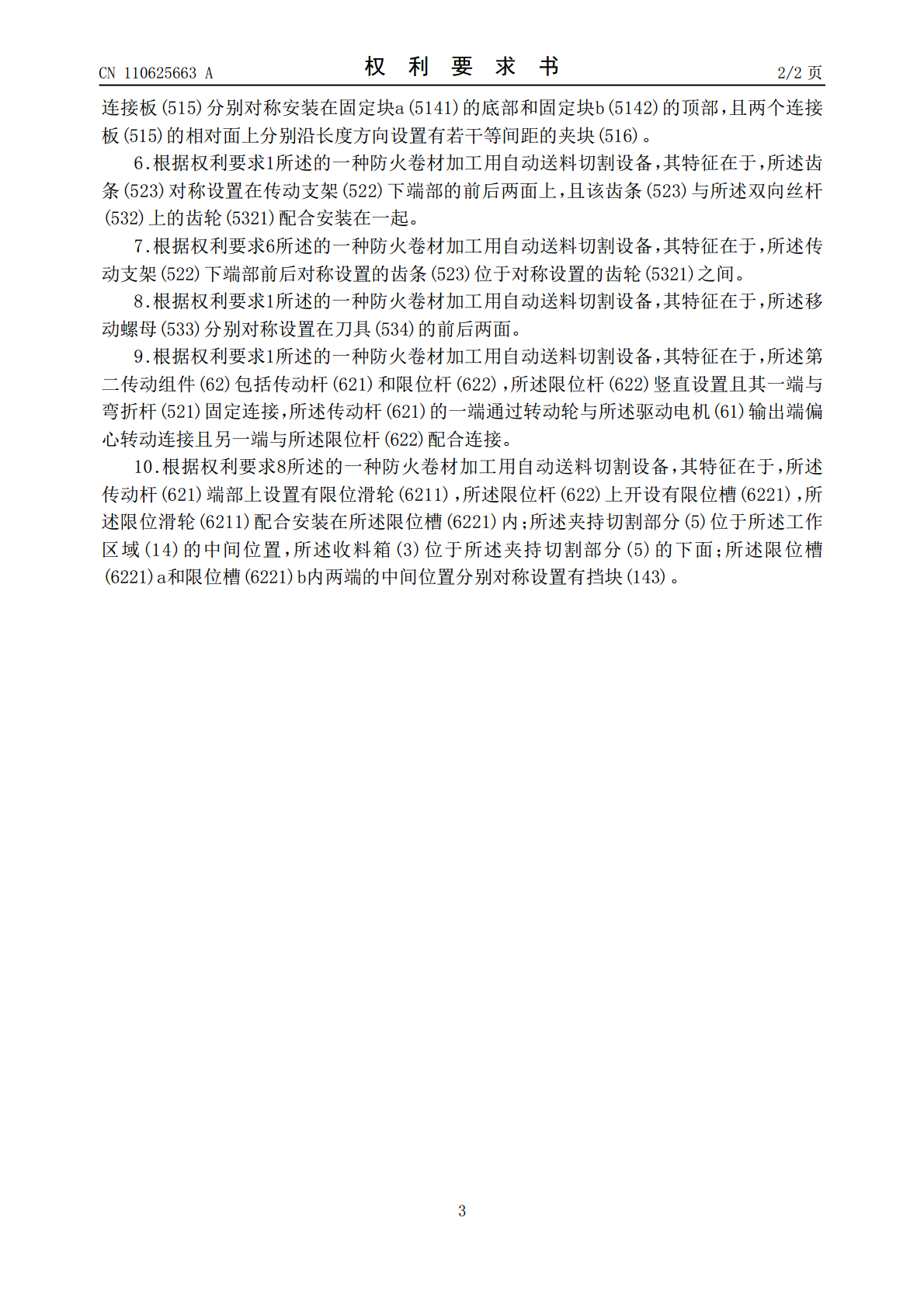

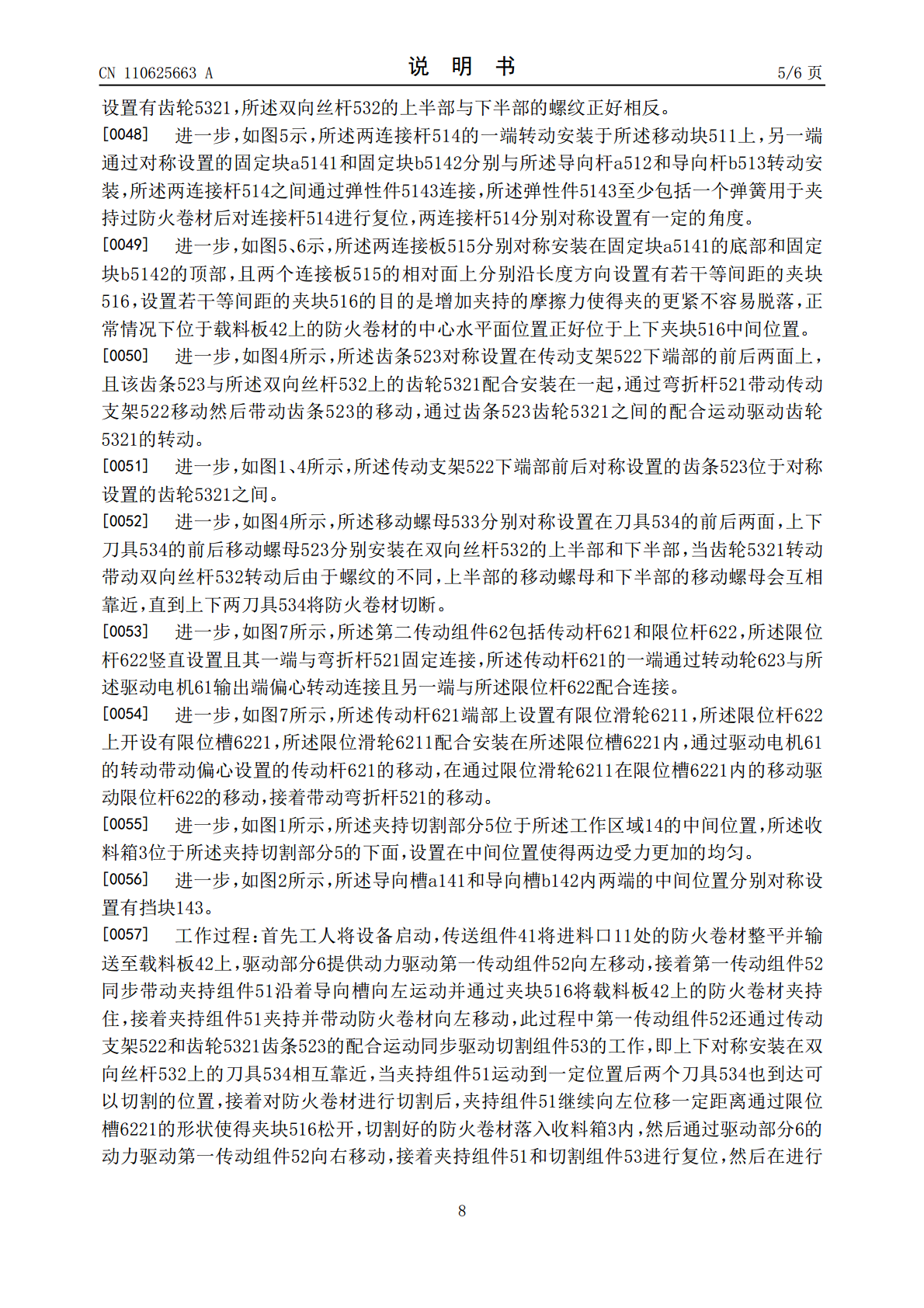

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110625663A(43)申请公布日2019.12.31(21)申请号201910984007.4(22)申请日2019.10.16(71)申请人湖州师范学院地址313000浙江省湖州市学士路1号(72)发明人曹枫(74)专利代理机构湖州长兴西木子知识产权代理事务所(特殊普通合伙)33325代理人李开腾(51)Int.Cl.B26D1/09(2006.01)B26D5/08(2006.01)B26D7/06(2006.01)B26D7/14(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种防火卷材加工用自动送料切割设备(57)摘要本发明涉及一种防火卷材加工用自动送料切割设备，包括机架和设置在机架上的送料部分、夹持切割部分以及驱动部分；送料部分通过电机驱动将放卷筒上的防火卷材输送至载料板上；夹持切割部分包括夹持组件、切割组件和第一传动组件，通过驱动部分提供动力驱动第一传动组件移动从而带动夹持组件将载料板上的卷材进行夹取和拉动至一定位置，在这一过程中第一传动组件还同步驱动切割组件进行工作，通过齿轮和齿条以及移动螺母和双向丝杆之间的配合控制刀具对防火卷材进行切割，切割好的卷材将会落入收料箱内进行收集；本发明针对防火卷材使用长度较短的场合对卷材进行切割且减小了刀具的磨损延长了刀具的使用时间使得切出的卷材更整齐美观。CN110625663ACN110625663A权利要求书1/2页1.一种防火卷材加工用自动送料切割设备，包括：机架(1)，所述机架(1)一端设置有进料口(11)，该机架(1)底部且位于进料口(11)两侧分别设置有放卷筒(2)和收料箱(3)，该机架(1)顶部一端分别先后设置有安装板a(12)和安装板b(13)，所述机架(1)内部设置有工作区域(14)且该工作区域(14)的一端前后两面上对称开设有上下设置的导向槽a(141)和导向槽b(142)，其特征在于，包括：送料部分(4)，所述送料部分(4)设置在所述机架(1)的内部且位于工作区域(14)，该送料部分(4)包括位于进料口(11)处且安装在工作区域(14)前后两面上的传送组件(41)以及设置在传送组件(41)一侧且安装在工作区域(14)前后两面上的载料板(42)；夹持切割部分(5)，所述夹持切割部分(5)包括滑动配合安装在所述导向槽a(141)和导向槽b(142)内且位于载料板(42)一侧的夹持组件(51)、第一传动组件(52)、设置在夹持组件(51)和载料板(42)之间且安装在所述工作区域(14)前后两面上的切割组件(53)；所述切割组件(53)包括对称安装在工作区域(14)前后两面上的支撑组件(531)、对称转动安装在支撑组件(531)上的双向丝杆(532)以及上下对称设置且通过移动螺母(533)配合安装在双向丝杆(532)上的刀具(534)；所述夹持组件(51)包括移动块(511)、配合安装在工作区域(14)前后两面上的导向槽a(141)和导向槽b(142)内的导向杆a(512)和导向杆b(513)、上下对称设置连接移动快和导向杆a(512)、导向杆b(513)且倾斜设置的两连接杆(514)，以及分别对称安装在两连接杆(514)一端的连接板(515)和若干夹块(516)；所述第一传动组件(52)包括滑动配合安装在机架(1)、安装板a(12)和安装板b(13)且连接夹持组件(51)和切割组件(53)的弯折杆(521)、设置在弯折杆(521)上端部的传动支架(522)，以及设置在传动支架(522)下端部的齿条(523)，所述弯折杆(521)的下端部与所述移动块(511)固定连接，其上端部通过传动支架(522)与切割组件(53)连接；驱动部分(6)，所述驱动部分(6)包括设置在安装板a(12)和安装板b(13)之间且安装在机架(1)顶部的驱动电机(61)和第二传动组件(62)，所述第二传动组件(62)分别与所述驱动电机(61)和弯折杆(521)连接；所述驱动部分(6)通过第二传动组件(62)带动第一传动组件(52)移动且同步驱动夹持组件(51)的移动和切割组件(53)的动作，在此过程中夹持组件(51)将防火卷材进行夹取且切割组件(53)将防火卷材进行裁剪。2.根据权利要求1所述的一种防火卷材加工用自动送料切割设备，其特征在于，所述传送组件(41)包括安装在机架(1)上的电机(411)以及上下对称设置且转动安装于工作区域(14)前后两面的两个传送辊(412)，且两个传送辊(412)之间的距离与防火卷材的宽度尺寸相适配，其中一个传送辊(412)于所述电机(411)传动连接。3.根据权利要求1所述的一种防火卷材加工用自动送料切割设备，其特征在于，所述支撑组件(531)包括上下对称设
