一种建筑垃圾的杂质去除设备.pdf

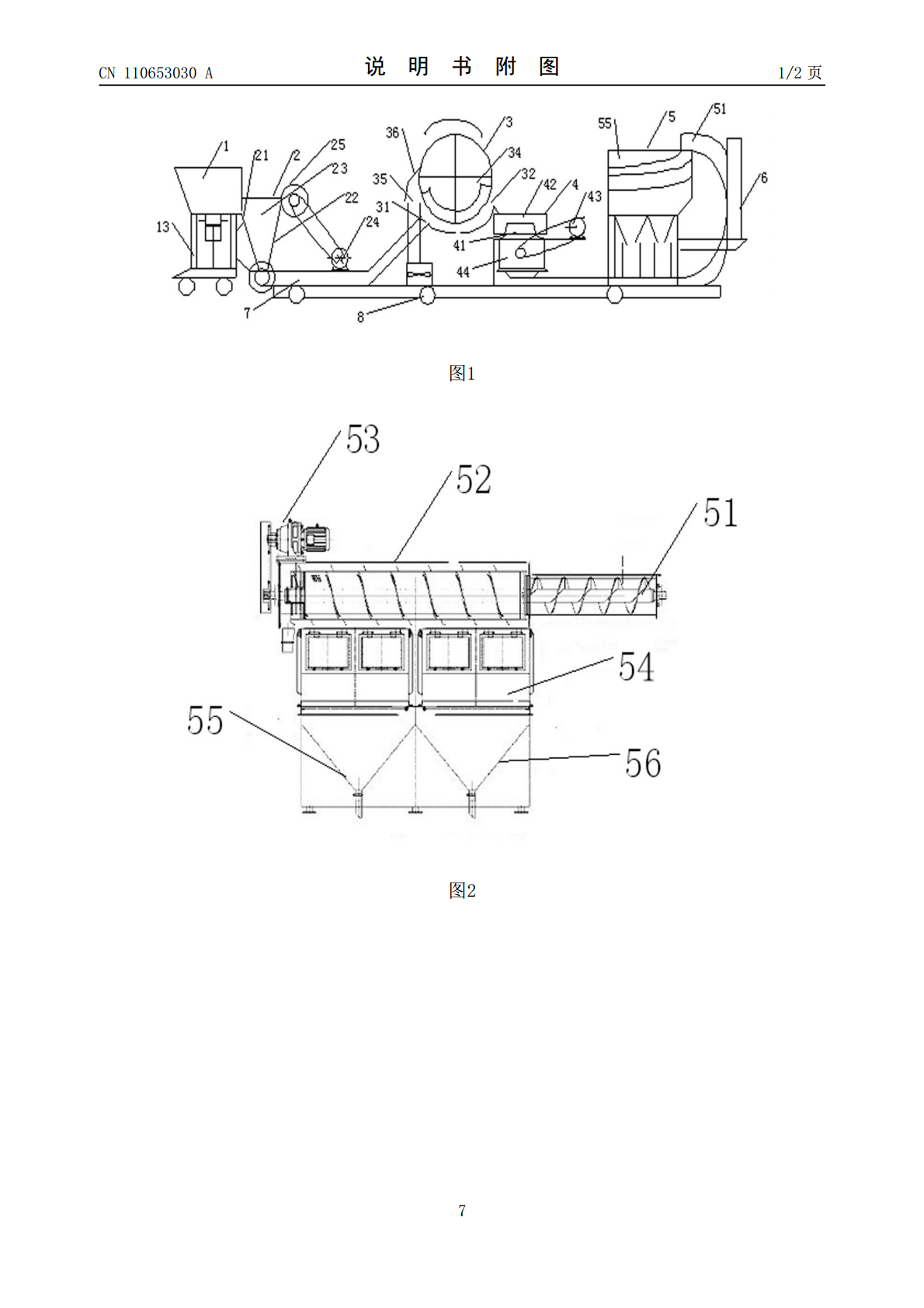

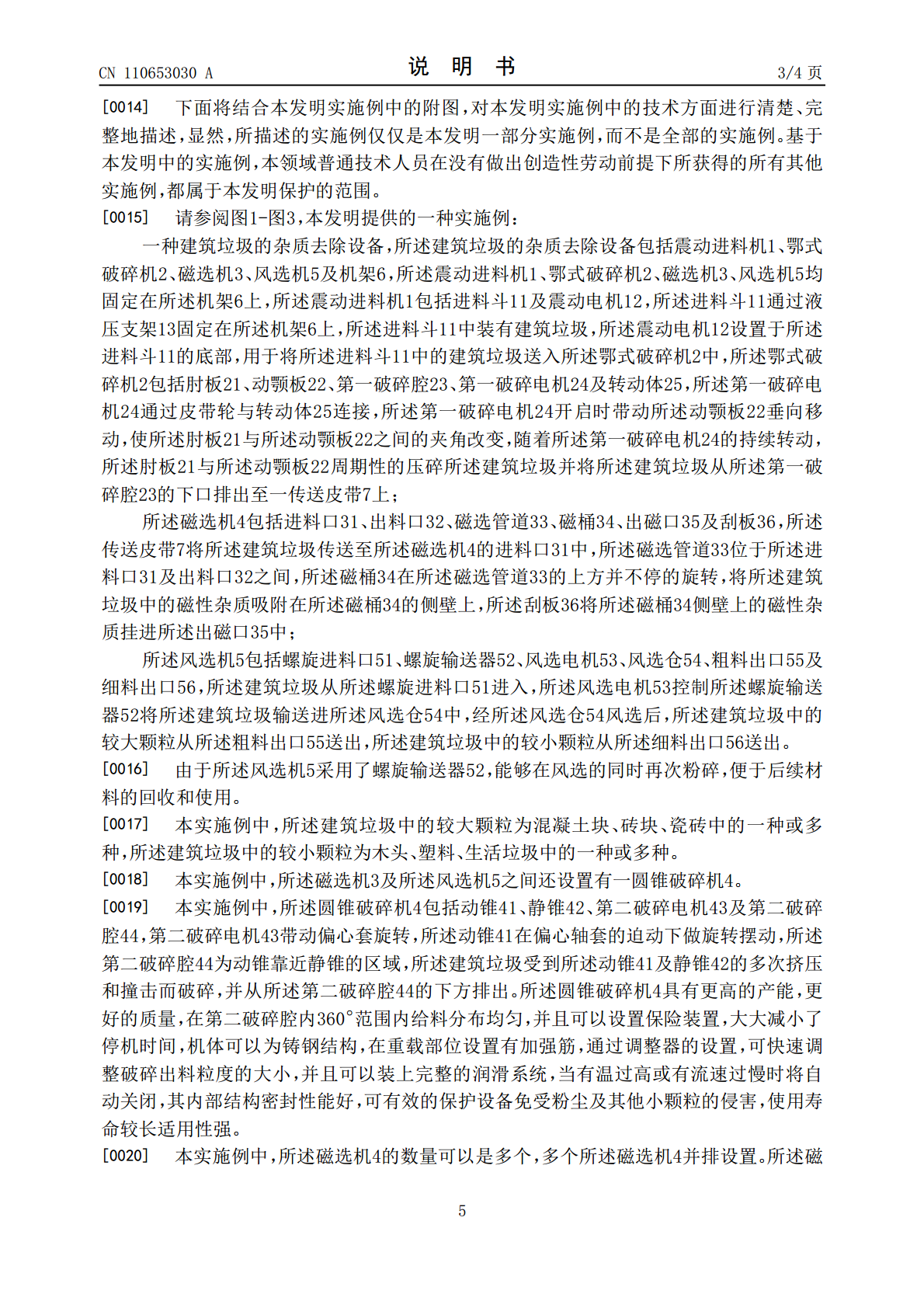

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110653030A(43)申请公布日2020.01.07(21)申请号201810693406.0(22)申请日2018.06.29(71)申请人河源市固体废物集中处置中心有限公司地址517000广东省河源市高塘陶瓷工业园内205国道西面(72)发明人张良金唐勇刚赵汪洋赖玉玲(51)Int.Cl.B02C1/04(2006.01)B02C23/08(2006.01)B02C23/20(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种建筑垃圾的杂质去除设备(57)摘要本发明公开了一种建筑垃圾的杂质去除设备，所述建筑垃圾的杂质去除设备包括震动进料机、鄂式破碎机、磁选机、风选机及机架，所述震动进料机、鄂式破碎机、磁选机、风选机均固定在所述机架上，所述震动进料机包括进料斗及震动电机，所述进料斗通过液压支架固定在所述机架上，所述进料斗中装有建筑垃圾，所述震动电机设置于所述进料斗的底部，用于将所述进料斗中的建筑垃圾送入所述鄂式破碎机中，所述鄂式破碎机包括肘板、动颚板、第一破碎腔、第一破碎电机及转动体，所述第一破碎电机通过皮带轮与转动体连接，所述第一破碎电机开启时带动所述动颚板垂向移动，使所述肘板与所述动颚板之间的夹角改变，随着所述第一破碎电机的持续转动。CN110653030ACN110653030A权利要求书1/1页1.一种建筑垃圾的杂质去除设备，其特征在于：所述建筑垃圾的杂质去除设备包括震动进料机（1）、鄂式破碎机（2）、磁选机（3）、风选机（5）及机架（6），所述震动进料机（1）、鄂式破碎机（2）、磁选机（3）、风选机（5）均固定在所述机架（6）上，所述震动进料机（1）包括进料斗（11）及震动电机（12），所述进料斗（11）通过液压支架（13）固定在所述机架（6）上，所述进料斗（11）中装有建筑垃圾，所述震动电机（12）设置于所述进料斗（11）的底部，用于将所述进料斗（11）中的建筑垃圾送入所述鄂式破碎机（2）中，所述鄂式破碎机（2）包括肘板（21）、动颚板（22）、第一破碎腔（23）、第一破碎电机（24）及转动体（25），所述第一破碎电机（24）通过皮带轮与转动体（25）连接，所述第一破碎电机（24）开启时带动所述动颚板（22）垂向移动，使所述肘板（21）与所述动颚板（22）之间的夹角改变，随着所述第一破碎电机（24）的持续转动，所述肘板（21）与所述动颚板（22）周期性的压碎所述建筑垃圾并将所述建筑垃圾从所述第一破碎腔（23）的下口排出至一传送皮带（7）上；所述磁选机（4）包括进料口（31）、出料口（32）、磁选管道（33）、磁桶（34）、出磁口（35）及刮板（36），所述传送皮带（7）将所述建筑垃圾传送至所述磁选机（4）的进料口（31）中，所述磁选管道（33）位于所述进料口（31）及出料口（32）之间，所述磁桶（34）在所述磁选管道（33）的上方并不停的旋转，将所述建筑垃圾中的磁性杂质吸附在所述磁桶（34）的侧壁上，所述刮板（36）将所述磁桶（34）侧壁上的磁性杂质挂进所述出磁口（35）中；所述风选机（5）包括螺旋进料口（51）、螺旋输送器（52）、风选电机（53）、风选仓（54）、粗料出口（55）及细料出口（56），所述建筑垃圾从所述螺旋进料口（51）进入，所述风选电机（53）控制所述螺旋输送器（52）将所述建筑垃圾输送进所述风选仓（54）中，经所述风选仓（54）风选后，所述建筑垃圾中的较大颗粒从所述粗料出口（55）送出，所述建筑垃圾中的较小颗粒从所述细料出口（56）送出。2.根据权利要求1所述的一种建筑垃圾的杂质去除设备，其特征在于：所述建筑垃圾中的较大颗粒为混凝土块、砖块、瓷砖中的一种或多种，所述建筑垃圾中的较小颗粒为木头、塑料、生活垃圾中的一种或多种。3.根据权利要求2所述的一种建筑垃圾的杂质去除设备，其特征在于：所述磁选机（3）及所述风选机（5）之间还设置有一圆锥破碎机（4）。4.根据权利要求3所述的一种建筑垃圾的杂质去除设备，其特征在于：所述圆锥破碎机（4）包括动锥（41）、静锥（42）、第二破碎电机（43）及第二破碎腔（44），第二破碎电机（43）带动偏心套旋转，所述动锥（41）在偏心轴套的迫动下做旋转摆动，所述第二破碎腔（44）为动锥靠近静锥的区域，所述建筑垃圾受到所述动锥（41）及静锥（42）的多次挤压和撞击而破碎，并从所述第二破碎腔（44）的下方排出。5.根据权利要求3所述的一种建筑垃圾的杂质去除设备，其特征在于：所述磁选机（4）的数量可以是多个，多个所述磁选机（4）并排设置。6.根据权利要求1所述的一种建筑垃圾的杂质去除设备，其特征在于：所述机架（6）的底部设置有车轮（8）。2CN110653030A说明书
