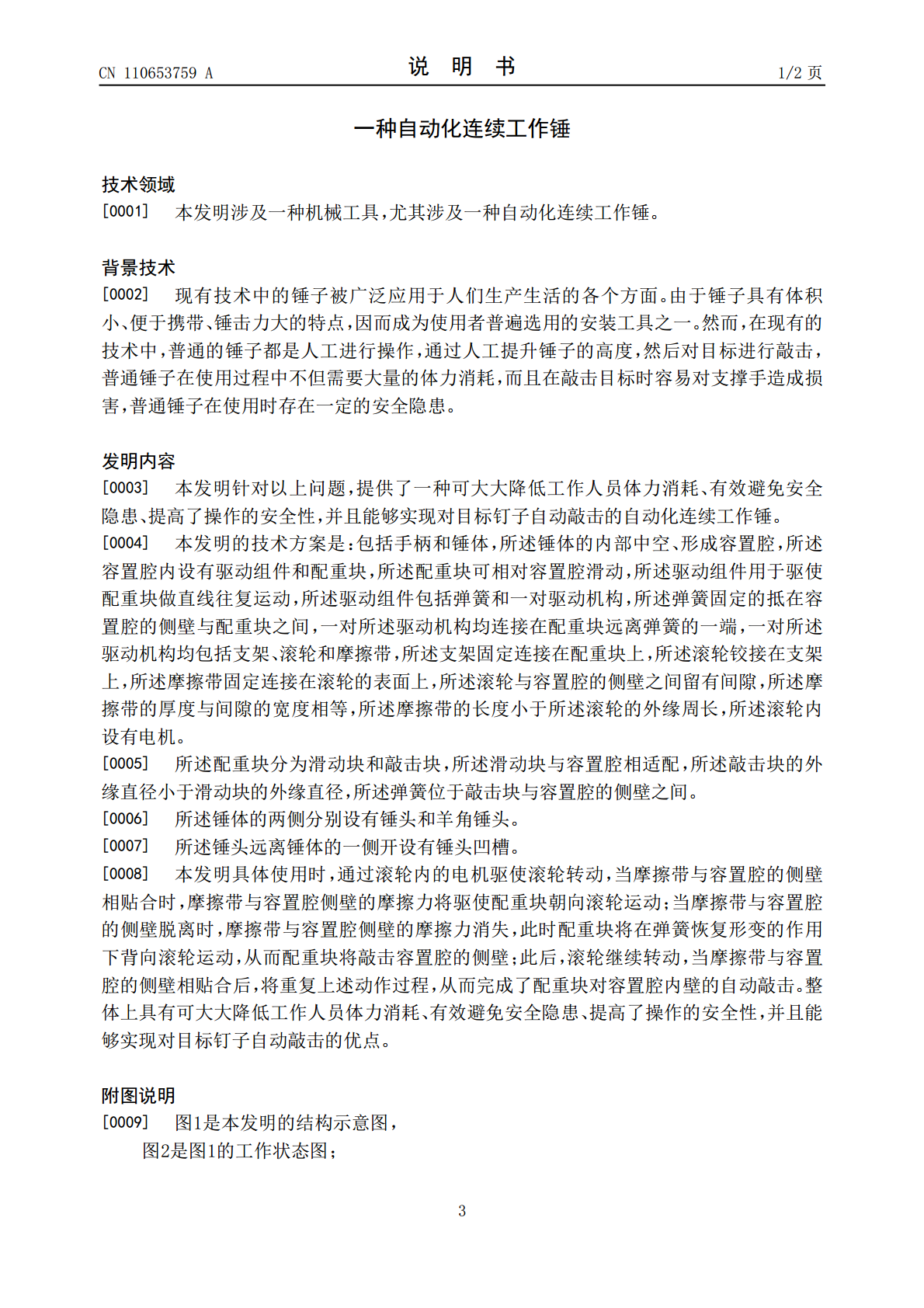

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110653759A(43)申请公布日2020.01.07(21)申请号201810697681.X(22)申请日2018.06.29(71)申请人郭云地址225000江苏省扬州市广陵区汤汪乡同心村运河组15号(72)发明人郭云(74)专利代理机构扬州市苏为知识产权代理事务所(普通合伙)32283代理人诸怡雯(51)Int.Cl.B25D1/16(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种自动化连续工作锤(57)摘要一种自动化连续工作锤。涉及一种机械工具，尤其涉及一种自动化连续工作锤。可有效避免安全隐患、提高了操作的安全性，并且能够实现对目标钉子自动敲击。包括手柄和锤体，所述锤体的内部中空、形成容置腔，所述容置腔内设有驱动组件和配重块，所述配重块可相对容置腔滑动，所述驱动组件用于驱使配重块做直线往复运动，所述驱动组件包括弹簧和一对驱动机构，所述弹簧固定的抵在容置腔的侧壁与配重块之间，一对所述驱动机构均连接在配重块远离弹簧的一端，一对所述驱动机构均包括支架、滚轮和摩擦带。本发明整体上具有可大大降低工作人员体力消耗、有效避免安全隐患、提高了操作的安全性，并且能够实现对目标钉子自动敲击的优点。CN110653759ACN110653759A权利要求书1/1页1.一种自动化连续工作锤，其特征在于，包括手柄和锤体，所述锤体的内部中空、形成容置腔，所述容置腔内设有驱动组件和配重块，所述配重块可相对容置腔滑动；所述驱动组件包括弹簧和一对驱动机构，所述弹簧固定的抵在容置腔的侧壁与配重块之间，一对所述驱动机构均连接在配重块远离弹簧的一端，一对所述驱动机构均包括支架、滚轮和摩擦带，所述支架固定连接在配重块上，所述滚轮铰接在支架上，所述摩擦带固定连接在滚轮的表面上，所述滚轮与容置腔的侧壁之间留有间隙，所述摩擦带的厚度与间隙的宽度相等，所述摩擦带的长度小于所述滚轮的外缘周长，所述滚轮内设有电机。2.根据权利要求1所述的一种自动化连续工作锤，其特征在于，所述配重块分为滑动块和敲击块，所述滑动块与容置腔相适配，所述敲击块的外缘直径小于滑动块的外缘直径，所述弹簧位于敲击块与容置腔的侧壁之间。3.根据权利要求1所述的一种自动化连续工作锤，其特征在于，所述锤体的两侧分别设有锤头和羊角锤头。4.根据权利要求1所述的一种自动化连续工作锤，其特征在于，所述锤头远离锤体的一侧开设有锤头凹槽。2CN110653759A说明书1/2页一种自动化连续工作锤技术领域[0001]本发明涉及一种机械工具，尤其涉及一种自动化连续工作锤。背景技术[0002]现有技术中的锤子被广泛应用于人们生产生活的各个方面。由于锤子具有体积小、便于携带、锤击力大的特点，因而成为使用者普遍选用的安装工具之一。然而，在现有的技术中，普通的锤子都是人工进行操作，通过人工提升锤子的高度，然后对目标进行敲击，普通锤子在使用过程中不但需要大量的体力消耗，而且在敲击目标时容易对支撑手造成损害，普通锤子在使用时存在一定的安全隐患。发明内容[0003]本发明针对以上问题，提供了一种可大大降低工作人员体力消耗、有效避免安全隐患、提高了操作的安全性，并且能够实现对目标钉子自动敲击的自动化连续工作锤。[0004]本发明的技术方案是：包括手柄和锤体，所述锤体的内部中空、形成容置腔，所述容置腔内设有驱动组件和配重块，所述配重块可相对容置腔滑动，所述驱动组件用于驱使配重块做直线往复运动，所述驱动组件包括弹簧和一对驱动机构，所述弹簧固定的抵在容置腔的侧壁与配重块之间，一对所述驱动机构均连接在配重块远离弹簧的一端，一对所述驱动机构均包括支架、滚轮和摩擦带，所述支架固定连接在配重块上，所述滚轮铰接在支架上，所述摩擦带固定连接在滚轮的表面上，所述滚轮与容置腔的侧壁之间留有间隙，所述摩擦带的厚度与间隙的宽度相等，所述摩擦带的长度小于所述滚轮的外缘周长，所述滚轮内设有电机。[0005]所述配重块分为滑动块和敲击块，所述滑动块与容置腔相适配，所述敲击块的外缘直径小于滑动块的外缘直径，所述弹簧位于敲击块与容置腔的侧壁之间。[0006]所述锤体的两侧分别设有锤头和羊角锤头。[0007]所述锤头远离锤体的一侧开设有锤头凹槽。[0008]本发明具体使用时，通过滚轮内的电机驱使滚轮转动，当摩擦带与容置腔的侧壁相贴合时，摩擦带与容置腔侧壁的摩擦力将驱使配重块朝向滚轮运动；当摩擦带与容置腔的侧壁脱离时，摩擦带与容置腔侧壁的摩擦力消失，此时配重块将在弹簧恢复形变的作用下背向滚轮运动，从而配重块将敲击容置腔的侧壁；此后，滚轮继续转动，当摩擦带与容置腔的侧壁相贴合后，将重复上述动作过程，从而完成了配重块对容置腔内壁的自动敲击。整体上具有可大大降低工作人员体力消
