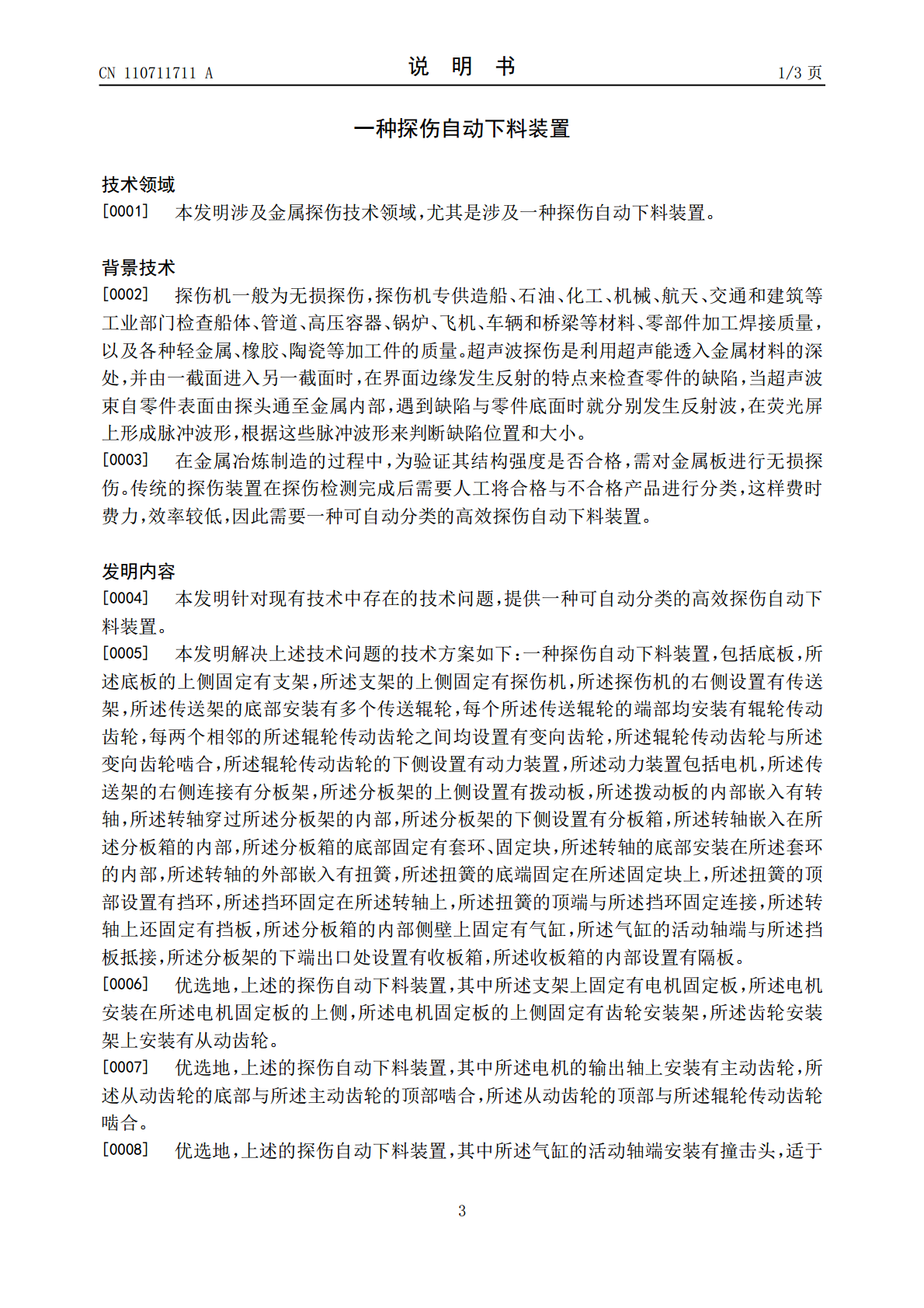

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110711711A(43)申请公布日2020.01.21(21)申请号201911115134.7(22)申请日2019.11.14(71)申请人大冶市探伤机有限责任公司地址435000湖北省黄石市大冶市罗桥街道办事处港湖路4号(72)发明人吴迁刘佳明(74)专利代理机构武汉蓝宝石专利代理事务所(特殊普通合伙)42242代理人王振宇(51)Int.Cl.B07C5/02(2006.01)B07C5/36(2006.01)B07C5/38(2006.01)G01N33/2045(2019.01)权利要求书1页说明书3页附图2页(54)发明名称一种探伤自动下料装置(57)摘要本发明涉及一种探伤自动下料装置，包括底板，底板的上侧固定有支架，支架的上侧固定有探伤机，探伤机的右侧设置有传送架，传送架的底部安装有多个传送辊轮，每个传送辊轮的端部均安装有辊轮传动齿轮，传送架的右侧连接有分板架，分板架的上侧设置有拨动板，拨动板的内部嵌入有转轴，转轴穿过分板架的内部，分板架的下侧设置有分板箱，转轴嵌入在分板箱的内部，分板箱的底部固定有套环、固定块，转轴的底部安装在套环的内部，转轴的外部嵌入有扭簧，转轴上还固定有挡板，分板箱的内部侧壁上固定有气缸，气缸的活动轴端与挡板抵接，分板架的下端出口处设置有收板箱，收板箱的内部设置有隔板。该探伤自动下料装置可自动分类、工作效率高。CN110711711ACN110711711A权利要求书1/1页1.一种探伤自动下料装置，其特征在于：包括底板(26)，所述底板(26)的上侧固定有支架(10)，所述支架(10)的上侧固定有探伤机(1)，所述探伤机(1)的右侧设置有传送架(2)，所述传送架(2)的底部安装有多个传送辊轮(6)，每个所述传送辊轮(6)的端部均安装有辊轮传动齿轮(7)，每两个相邻的所述辊轮传动齿轮(7)之间均设置有变向齿轮(8)，所述辊轮传动齿轮(7)与所述变向齿轮(8)啮合，所述辊轮传动齿轮(7)的下侧设置有动力装置，所述动力装置包括电机(13)，所述传送架(2)的右侧连接有分板架(3)，所述分板架(3)的上侧设置有拨动板(4)，所述拨动板(4)的内部嵌入有转轴(5)，所述转轴(5)穿过所述分板架(3)的内部，所述分板架(3)的下侧设置有分板箱(19)，所述转轴(5)嵌入在所述分板箱(19)的内部，所述分板箱(19)的底部固定有套环(27)、固定块(23)，所述转轴(5)的底部安装在所述套环(27)的内部，所述转轴(5)的外部嵌入有扭簧(22)，所述扭簧(22)的底端固定在所述固定块(23)上，所述扭簧(22)的顶部设置有挡环(24)，所述挡环(24)固定在所述转轴(5)上，所述扭簧(22)的顶端与所述挡环(24)固定连接，所述转轴(5)上还固定有挡板(21)，所述分板箱(19)的内部侧壁上固定有气缸(20)，所述气缸(20)的活动轴端与所述挡板(21)抵接，所述分板架(3)的下端出口处设置有收板箱(16)，所述收板箱(16)的内部设置有隔板(17)。2.根据权利要求1所述的探伤自动下料装置，其特征在于：所述支架(10)上固定有电机固定板(11)，所述电机(13)安装在所述电机固定板(11)的上侧，所述电机固定板(11)的上侧固定有齿轮安装架(12)，所述齿轮安装架(12)上安装有从动齿轮(15)。3.根据权利要求2所述的探伤自动下料装置，其特征在于：所述电机(13)的输出轴上安装有主动齿轮(14)，所述从动齿轮(15)的底部与所述主动齿轮(14)的顶部啮合，所述从动齿轮(15)的顶部与所述辊轮传动齿轮(7)啮合。4.根据权利要求1所述的探伤自动下料装置，其特征在于：所述气缸(20)的活动轴端安装有撞击头(25)，适于缓冲撞击力。5.根据权利要求1所述的探伤自动下料装置，其特征在于：所述收板箱(16)的底部铺设有软垫(18)。6.根据权利要求1所述的探伤自动下料装置，其特征在于：所述转轴(5)与所述套环(27)活动连接。2CN110711711A说明书1/3页一种探伤自动下料装置技术领域[0001]本发明涉及金属探伤技术领域，尤其是涉及一种探伤自动下料装置。背景技术[0002]探伤机一般为无损探伤，探伤机专供造船、石油、化工、机械、航天、交通和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量，以及各种轻金属、橡胶、陶瓷等加工件的质量。超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件的缺陷，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。[
