一种指纹模组测试治具.pdf

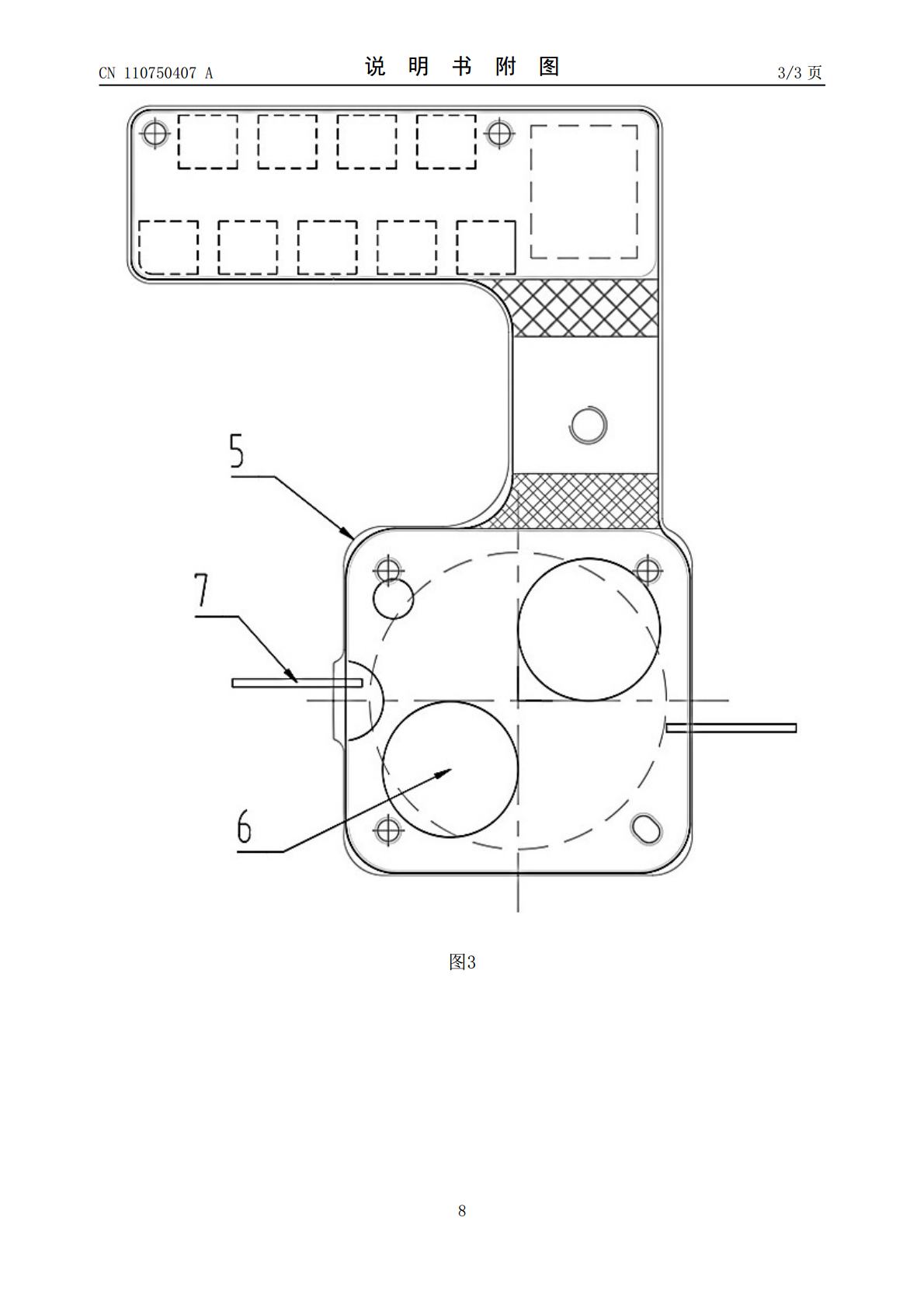

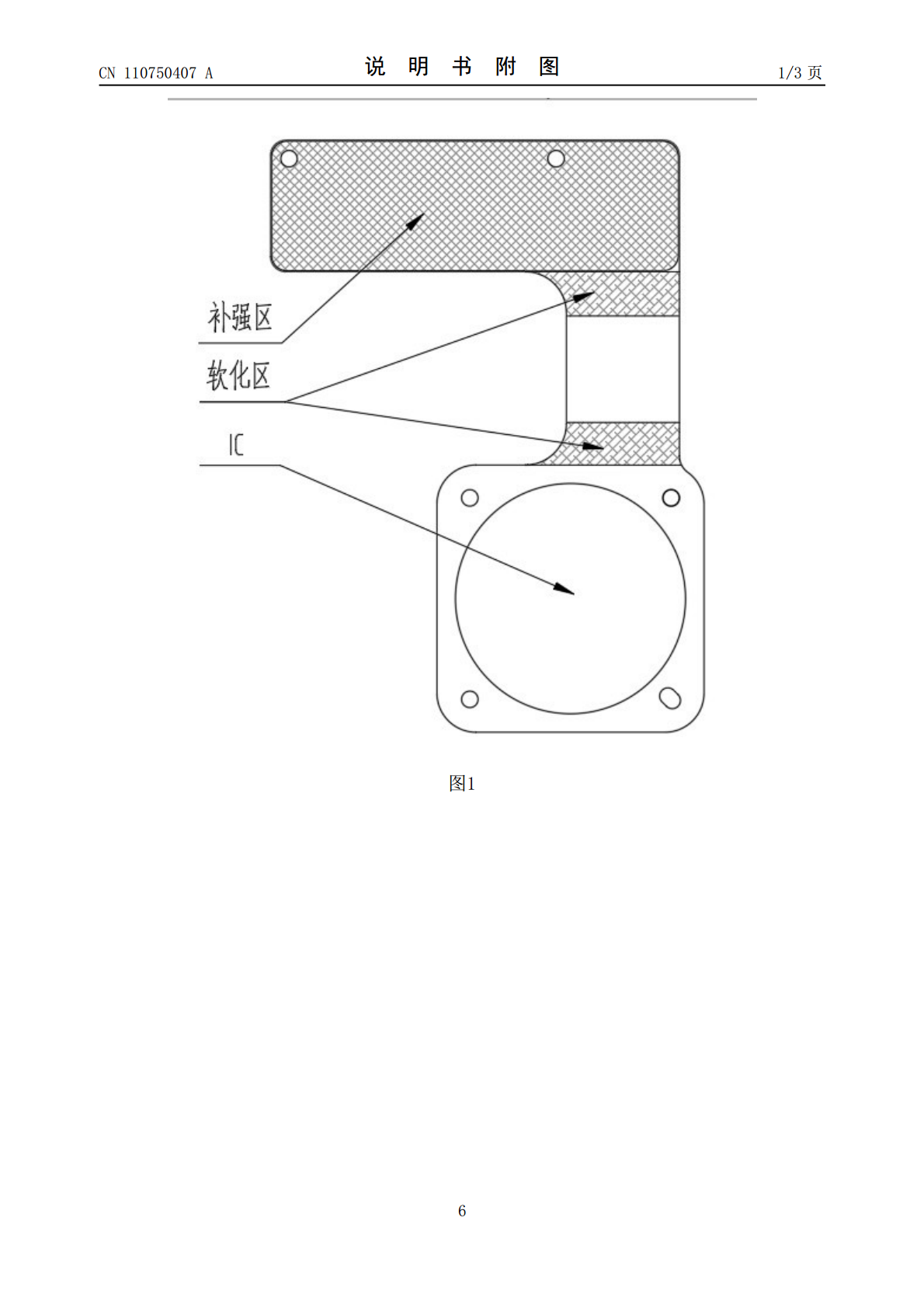

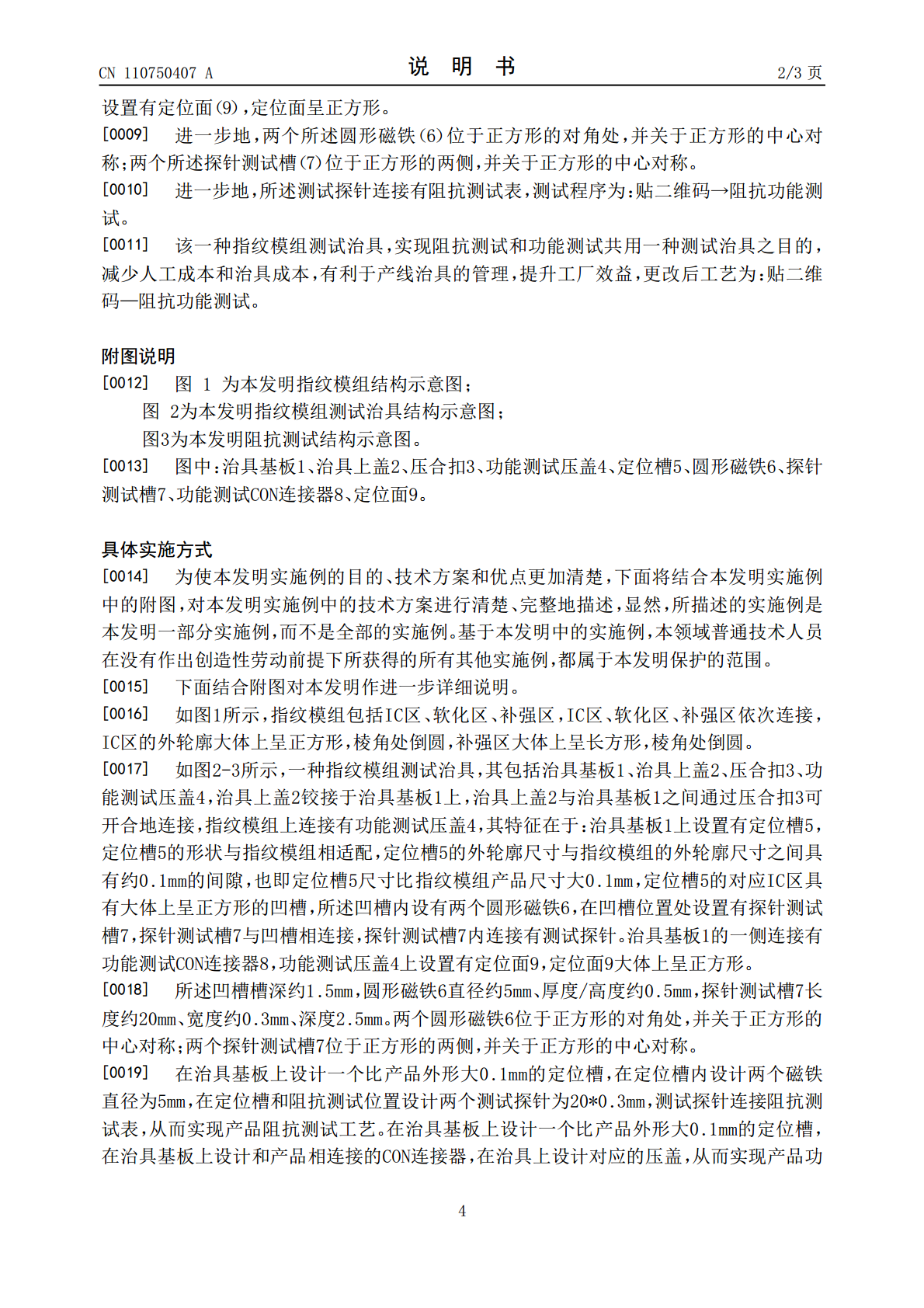

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110750407A(43)申请公布日2020.02.04(21)申请号201911219909.5(22)申请日2019.12.03(71)申请人江西合力泰科技有限公司地址343700江西省吉安市泰和县工业园区(72)发明人罗嗣林(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.G06F11/22(2006.01)G06F11/273(2006.01)G01R27/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种指纹模组测试治具(57)摘要本发明公开了一种指纹模组测试治具，其包括治具基板、治具上盖、压合扣、功能测试压盖，治具上盖铰接于治具基板上，治具上盖与治具基板之间通过压合扣可开合地连接，指纹模组上连接有功能测试压盖，其特征在于：治具基板上设置有定位槽（5），定位槽的形状与指纹模组相适配，定位槽的外轮廓尺寸与指纹模组的外轮廓尺寸之间具有约0.1的间隙，定位槽的对应IC区具有呈正方形的凹槽，所述凹槽内设有两个圆形磁铁（6），在凹槽位置处设置有探针测试槽（7），探针测试槽与凹槽相连接，探针测试槽内连接有测试探针。实现阻抗测试和功能测试共用一种测试治具之目的，减少人工成本和治具成本，有利于产线治具的管理，提升工厂效益。CN110750407ACN110750407A权利要求书1/1页1.一种指纹模组测试治具，其包括治具基板（1）、治具上盖（2）、压合扣（3）、功能测试压盖（4），治具上盖铰接于治具基板上，治具上盖与治具基板之间通过压合扣可开合地连接，指纹模组上连接有功能测试压盖，所述指纹模组包括IC区、软化区、补强区，IC区、软化区、补强区依次连接，IC区的外轮廓呈正方形，棱角处倒圆，补强区呈长方形，棱角处倒圆，其特征在于：治具基板（1）上设置有定位槽（5），定位槽的形状与指纹模组相适配，定位槽的外轮廓尺寸与指纹模组的外轮廓尺寸之间具有0.1±0.02mm的间隙，定位槽的对应IC区具有呈正方形的凹槽，所述凹槽内设有两个圆形磁铁（6），在凹槽位置处设置有探针测试槽（7），探针测试槽与凹槽相连接，探针测试槽上连接有测试探针。2.如权利要求1所述的一种指纹模组测试治具，其特征在于，所述凹槽槽深1.5±0.02mm，圆形磁铁直径5±0.05mm、厚度约0.5±0.02mm，探针测试槽长度20±0.05mm、宽度0.3±0.02mm、深度2.5±0.02mm。3.如权利要求2所述的一种指纹模组测试治具，其特征在于，所述治具基板的一侧连接有功能测试CON连接器（8），功能测试压盖上设置有定位面（9），定位面呈正方形。4.如权利要求3所述的一种指纹模组测试治具，其特征在于，两个所述圆形磁铁（6）位于正方形的对角处，并关于正方形的中心对称；两个所述探针测试槽（7）位于正方形的两侧，并关于正方形的中心对称。5.如权利要求4所述的一种指纹模组测试治具，其特征在于，所述测试探针连接有阻抗测试表，测试程序为：贴二维码→阻抗功能测试。2CN110750407A说明书1/3页一种指纹模组测试治具技术领域[0001]本发明涉及指纹产品测试治具技术领域，具体涉及一种指纹模组有阻抗和功能测试要求的测试治具。背景技术[0002]指纹识别是指通过比较不同的细节特征来进行鉴别，由于每个人的指纹不同，同一个人的十指之间的指纹也有明显的区别因此指纹可用于身份鉴定。指纹识别产品主要应用于手机等移动设备，通常被称为指纹识别模组，可为手机、银行等设备提供指纹扫描、解锁与安全支付等功能，同时还可以提供HomeKey与冷屏唤醒功能。指纹识别模组按结构类型可分为：Coating+Ring方案、Cover+Ring方案、UnderGlass、光学、超声波、虹膜指纹。其中带Ring方案凭借其简洁的结构，较低的成本与多样化的表面效果获得市场的认可，多应用于手机正面，可带来极佳的视觉效果。[0003]针对带有Ring装饰件的模组，Ring组件除了装饰作用，其还是芯片驱动扫描TX信号的发射接收装置，Ring组件需要通过导电胶或者焊接的方式连接到FPC上的Ring信号焊盘，其需要在手指按压模组时配合Sensor感应区工作，完成指纹采集工作，另外还可以实现附件的功能，如冷屏唤醒等。[0004]基如上所述Ring是指纹必不可少的器件，Ring性能上最重要管控的是阻抗要求，所有指纹产品在功能测试前先测试产品阻抗，原来工艺为：测试阻抗—贴二维码—测试功能，因此，现有技术还有待于改进和发展。发明内容[0005]本发明的目的是克服现有技术中存在的不足，提供一种指纹模组测试治具实现阻抗测试和功能测试共用一种测试治具之目的，减少人工成本和治具成本，有利于产线
